Гидромотор ГПР-Ф-М-500 представляет собой нерегулируемую планетарно-роторную гидромашину шестерённого типа с внутренним зацеплением. Данное изделие, также часто называемое гидромотором-редуктором, предназначено для использования в качестве силового привода в гидравлических системах мобильной и стационарной техники, где необходим высокий крутящий момент при относительно низкой частоте вращения выходного вала.
Описание и назначение
Гидромотор ГПР-Ф-М-500 — это специализированное устройство, интегрирующее в себе сам гидродвигатель и планетарный редуктор в едином корпусе. Основная функция — преобразование энергии потока рабочей жидкости (гидравлического масла) под давлением во вращательное движение вала с высоким моментом. Конструкция оптимально подходит для приводов, требующих плавной и мощной тяги, таких как механизмы подачи, конвейеры, поворотные устройства в дорожно-строительной, сельскохозяйственной и коммунальной технике.
| Модель | Длина L, мм | Масса, кг | Код ТН ВЭД |
| ГПР-Ф-М-160 | 215 | 20 | 8412 29 100 0 |
| ГПР-Ф-М-200 | 219 | 20.5 |
| ГПР-Ф-М-250 | 225 | 21 |
| ГПР-Ф-М-320 | 232 | 22 |
| ГПР-Ф-М-400 | 241 | 23 |
| ГПР-Ф-М-500 | 251 | 23.5 |
| ГПР-Ф-М-630 | 266 | 24 |
— Почему гидромотор ГПР-Ф-М-500 такой тихоходный?
— Потому что у него внутри не шестерёнки, а настоящие мудрецы: думают долго, но крутят с умом и огромной силой!
Технические характеристики
| Наименование параметра | Исполнение ГПР-Ф-М-500 |
| Рабочий объём, см³/об | 500 ± 15 |
| Номинальное рабочее давление, МПа | 16 |
| Максимальное рабочее давление, МПа | 20 |
| Номинальный крутящий момент, Н·м | 1114 |
| Момент страгивания, Н·м | 915 |
| Номинальная частота вращения, об/мин | 190 ± 15 |
| Номинальный расход жидкости, л/мин | 105.6 |
| Допустимая радиальная нагрузка на вал, Н | 2800 |
| Допустимая осевая нагрузка на вал | Не допускается |
| Тип рабочей среды | Минеральные масла по ГОСТ 17479.3-85 |
| Диапазон рабочих температур, °C | от -20 до +80 |
| Присоединительные размеры (подвод/слив) | Резьба М22х1.5 |
 |  |

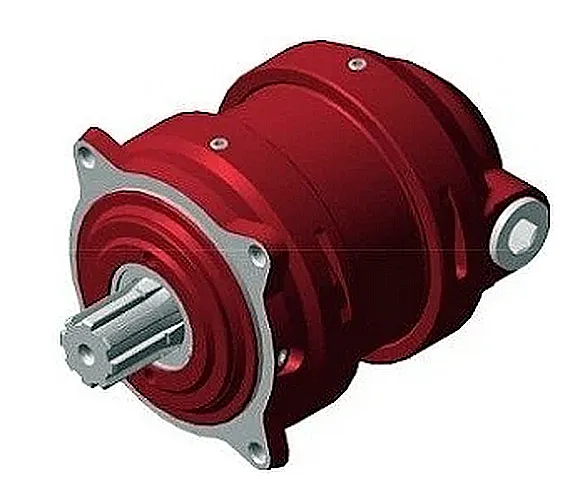

Гидромотор ГПР-Ф-М-500, вид со стороны гидравлических портов. | Гидромотор ГПР-Ф-М-500, боковой вид и выходной вал. |
Преимущества и особенности эксплуатации
Выбор гидромотора ГПР-Ф-М-500 для модернизации или ремонта гидросистемы даёт ряд значимых преимуществ:
Высокий ресурс работы. Планетарно-роторная схема внутреннего зацепления и использование качественных материалов обеспечивают долговечность даже при высоких нагрузках и циклическом режиме работы. Правильная фильтрация масла продлевает межсервисный интервал.
Компактное решение для высокого момента. Интеграция редуктора в корпус гидромотора ГПР-Ф-М-500 избавляет от необходимости установки внешнего редуктора, экономя место и упрощая конструкцию привода.
Стабильность работы под нагрузкой. Устройство демонстрирует минимальное падение производительности при номинальном и максимальном рабочем давлении, что критично для технологических процессов, требующих постоянного усилия.
Унификация и ремонтопригодность. Конструкция гидромотора ГПР-Ф-М-500 позволяет проводить его обслуживание и замену изнашиваемых компонентов, таких как уплотнительные манжеты и подшипники. Доступны ремкомплекты.
Совместимость с типовыми гидростанциями. Параметры по давлению и расходу соответствуют возможностям многих серийных гидравлических насосных станций, что упрощает интеграцию.
Принцип работы и конструкция
Принцип действия гидромотора ГПР-Ф-М-500 основан на преобразовании энергии потока рабочей жидкости. Масло от насосной группы под давлением подаётся через порты в рабочую камеру. Внутри расположена пара шестерён внутреннего зацепления: ведущая (роторная) и ведомая. Давле́ние жидкости воздействует на зубья, создавая усилие, которое заставляет ведущую шестерню вращаться. Это вращение через вал передаётся на интегрированный планетарный редуктор. Редуктор снижает обороты, многократно увеличивая крутящий момент на выходном валу. Отработанная жидкость покидает полость гидромотора ГПР-Ф-М-500 через сливную магистраль, возвращаясь в бак гидросистемы.
Ресурс, температурный режим и обслуживание
Срок службы гидромотора ГПР-Ф-М-500 в значительной степени зависит от условий эксплуатации. Ключевые факторы:
Температурный режим. Рекомендованный диапазон для непрерывной работы от -20°C до +80°C. При температурах ниже -20°C требуется использование зимних масел и, возможно, предпусковой подогрев. Превышение температуры +80°C ведёт к ускоренному старению уплотнений и снижению вязкости масла.
Качество рабочей среды. Обязательно применение масел, соответствующих ГОСТ, с требуемым уровнем вязкости и очистки. Наличие в системе фильтров тонкой очистки (не ниже 25 мкм) строго обязательно для защиты прецизионных пар трения внутри гидромотора ГПР-Ф-М-500.
Соблюдение нагрузок. Нельзя превышать максимальное давление в 20 МПа и допустимую радиальную нагрузку на вал. Осевые нагрузки недопустимы. Ресурс устройства при соблюдении всех условий составляет несколько тысяч часов наработки.
Область применения и совместимое оборудование
Гидромотор ГПР-Ф-М-500 широко используется в отраслях, где требуется надёжный тихоходный привод:
Дорожно-строительная и коммунальная техника: приводы поворота платформ, механизмов укладки асфальта и бордюров, шнеков снегоочистителей.
Сельскохозяйственное оборудование: механизмы подачи и прессования в кормоуборочных комбайнах, пресс-подборщиках, измельчителях.
Промышленные станки и линии: приводы конвейеров, рольгангов, механизмов подачи заготовок в металло- и деревообработке.
Спецтехника: лебёдки, крановые поворотные устройства, механизмы раскладывания трапов и аппарелей.
Состав ремкомплекта и типовые отказы
Для технического обслуживания доступны ремонтные комплекты. Чаще всего изнашиваются следующие узлы:
| Наименование запчасти | Причина износа / условия замены |
| Комплект уплотнений (манжеты, кольца) | Естественное старение резины, перегрев, загрязнение масла абразивами. Первый признак — течь по валу или в зоне присоединения. |
| Подшипники качения | Усталостные разрушения от циклических нагрузок, попадание загрязнений из-за недостаточной фильтрации масла. Характеризуется повышением шума и люфтом вала. |
| Пара шестерён (ротор/статор) | Абразивный износ при длительной работе на неочищенном масле или при перегрузках. Приводит к падению давления, производительности и увеличению внутренних перетечек. |
| Сальники вала | Механический износ от вращения и воздействия внешней среды. Требует замены при появлении наружных утечек. |
Типичные ошибки при подборе гидромотора ГПР-Ф-М-500
1. Пренебрежение параметрами гидросистемы. Подбор осуществляется не только по крутящему моменту, но и по требуемому рабочему объёму, который определяет расход и, следовательно, необходимую производительность насоса. Несоответствие ведёт к недогрузу или перегрузу насосной группы.
2. Игнорирование типа и чистоты рабочей жидкости. Установка гидромотора ГПР-Ф-М-500 в систему, заправленную неподходящим маслом или жидкостью с высокой степенью загрязнения, гарантированно сокращает его ресурс в разы.
3. Неправильный расчёт нагрузки на вал. При расчётах часто забывают учесть динамические и ударные нагрузки, что приводит к превышению допустимой радиальной составляющей и быстрому выходу из строя подшипникового узла.
4. Выбор исключительно по присоединительным размерам. Совпадение резьбы портов не гарантирует корректную работу. Критично проверить соответствие по давлению, расходу и направлению вращения.
Условное обозначение и расшифровка
Маркировка ГПР-Ф-М-500 несёт следующую информацию:
ГПР — Гидромотор Планетарно-Роторный (основное обозначение серии).
Ф — Исполнение корпуса и тип монтажа (фланцевое).
М — Климатическое исполнение (умеренный климат).
500 — Номинальный рабочий объём в см³ на один оборот вала. Это ключевой параметр, определяющий момент и скорость.

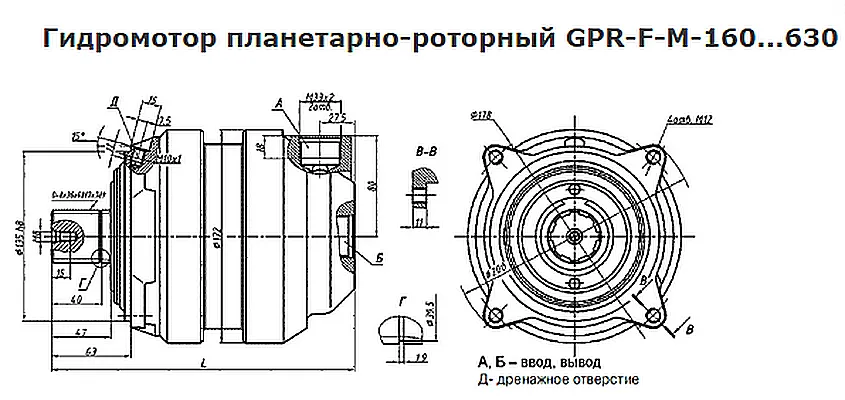

Габаритные и присоединительные размеры
Основной размер для проверки совместимости с существующей установкой — длина корпуса (L). Для модели ГПР-Ф-М-500 этот параметр составляет 251 мм. Его необходимо сверить с доступным посадочным местом. Присоединение к гидролиниям осуществляется через два резьбовых порта стандарта М22х1.5. На изображениях чётко видны расположение и геометрия этих портов, а также конфигурация фланца для механического крепления. Также критично учитывать размер и тип выходного вала (шпонка, шлицы), который должен соответствовать присоединяемому механизму.
Примеры заказа гидромотора ГПР-Ф-М-500
Пример 1. Базовая поставка.
Заказ стандартного исполнения гидромотора ГПР-Ф-М-500 для замены вышедшего из строя узла в пресс-подборщике. Указывается артикул модели и климатическое исполнение.
Пример 2. Подбор по другому рабочему объёму.
Если для конкретной задачи требуется иное соотношение момента и скорости, выбирается иная модификация в серии ГПР-Ф-М, например, ГПР-Ф-М-400 для более высоких оборотов или ГПР-Ф-М-630 для максимального крутящего момента.
Пример 3. Комплект с ремкомплектом.
Часто заказывают сам гидромотор ГПР-Ф-М-500 вместе с набором запасных уплотнений для проведения последующего планового ТО, что экономит время на поиск комплектующих.
Для оформления заказа или получения спецификации рекомендуем отправить заявку через форму на сайте или связаться с нашими техническими специалистами.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию гидромотора ГПР-Ф-М по давлению, расходу и типу подключения?
Ключевой параметр — номинальный рабочий объём (число в маркировке, например, 500 см³/об). Он напрямую связан с крутящим моментом и частотой вращения. Все модели серии ГПР-Ф-М рассчитаны на номинальное давление 16 МПа и максимум 20 МПа. Расход для модели 500 составляет около 105 л/мин при номинальных оборотах. Тип подключения — фланцевый с резьбовыми портами М22х1.5 для всех моделей серии. Выбор осуществляется исходя из требуемого момента на валу и доступной производительности насоса в вашей гидросистеме.
Какие сроки поставки и доставки по России? Есть ли гидромотор ГПР-Ф-М-500 на складе?
Наиболее ходовые модели серии ГПР-Ф-М, включая исполнение 500, часто имеются в наличии на складе в Москве. Сроки поставки в регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) зависят от выбранного способа доставки и в среднем составляют от 3 до 10 рабочих дней. Для стран СНГ сроки оговариваются индивидуально. Актуальную информацию о наличии всегда можно уточнить у наших менеджеров.
Какие условия эксплуатации для гидромотора ГПР-Ф-М-500 (мороз, пыль, качество масла)?
Допустимый температурный диапазон от -20°C до +80°C. При работе в условиях низких температур требуется использование масел с соответствующей вязкостью (зимних). Работа в пыльных помещениях допустима, но необходима регулярная очистка корпуса для предотвращения перегрева. Качество масла — критичный параметр. Должны использоваться минеральные гидравлические масла групп по вязкости 22-68 по ГОСТ 17479.3-85 с обязательной тонкой фильтрацией (рекомендовано не грубее 25 мкм).
Как проверить совместимость ГПР-Ф-М-500 с моим оборудованием? Возможен ли подбор аналога?
Для проверки совместимости необходимо сравнить: 1) Посадочные и присоединительные размеры (длина L=251 мм, резьба портов М22х1.5). 2) Параметры вала (диаметр, шпонка). 3) Рабочие параметры: давление (до 20 МПа), расход (~105 л/мин) и направление вращения. Наши специалисты готовы провести техническую консультацию и подобрать полный аналог гидромотора ГПР-Ф-М-500 под параметры вашей существующей гидросистемы, в том числе предложить варианты от других серий.
Заключение
Гидромотор ГПР-Ф-М-500 от бренда ГИДРАВЛИК — это проверенное, надёжное решение для организации тихоходных приводов с высоким крутящим моментом. На сайте компании-поставщика ГИДРАВЛИКА представлена полная линейка данных гидромашин. Мы обеспечиваем не только поставку оборудования, но и полную техническую поддержку по подбору, консультации по монтажу и последующему сервисному обслуживанию. Доставка осуществляется в любой регион России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для подбора аналога или оформления заказа на гидромотор ГПР-Ф-М-500 свяжитесь с нами через сайт https://777-gidra.ru или по телефону.
