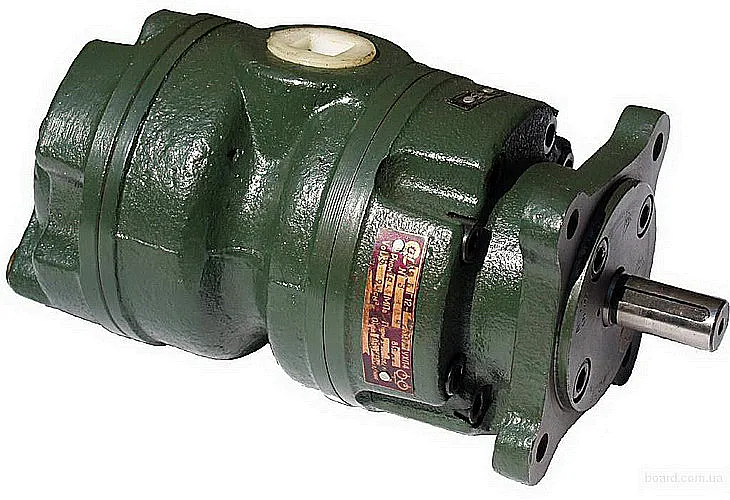

Описание и назначение насоса 8БГ12-23М
Насос пластинчатый 8БГ12-23М представляет собой гидравлический агрегат двукратного действия, спроектированный для обеспечения стабильной и бесперебойной работы промышленных гидросистем. Этот двухпоточный насос предназначен для создания постоянного потока минерального масла под высоким давлением, что обуславливает его широкое применение в составе прессового оборудования, металлообрабатывающих станков, технологических линий и гидравлических станций. Конструкция насоса пластинчатого 8БГ12-23М обеспечивает высокую надежность и устойчивость к экстремальным нагрузкам за счет применения специальных покрытий рабочих поверхностей и износостойких уплотнительных элементов.
Габаритные размеры, вес и код ТН ВЭД
Ключевые параметры насоса пластинчатого 8БГ12-23М, важные для проектирования и монтажа, представлены в таблице ниже. Компактные габариты позволяют легко интегрировать агрегат в ограниченное пространство существующих насосных групп.
| Параметр | Значение |
|---|
| Масса, кг | 16 |
| Габаритные размеры (Д×Ш×В), мм | 290×250×180 |
| Код ТН ВЭД | 8412290000 |
Расшифровка условного обозначения модели
Маркировка насоса пластинчатого 8БГ12-23М содержит информацию о его ключевых характеристиках:
8 – условный габаритный размер агрегата.
Б – тип конструкции (пластинчатый насос).
Г – принадлежность к гидравлическому оборудованию.
12 – номинальное давление, выраженное в условных единицах (соответствует 12.5 МПа).
23 – показатель рабочего объема (8 и 25 см³ на один оборот).
М – обозначение модифицированной версии с улучшенными эксплуатационными параметрами.
Разговаривают два инженера на производстве. Один спрашивает: «Как насосу пластинчатому 8БГ12-23М удается всегда быть в тонусе?». Второй отвечает: «Он никогда не опускает давление и всегда держит марку!»
Технические характеристики пластинчатого насоса
В таблице приведены основные технические параметры, определяющие область применения и условия эксплуатации насоса пластинчатого 8БГ12-23М.
| Наименование параметра | Значение для 8БГ12-23М |
| Рабочий объем, см³/об | 8 / 25 |
| Номинальная подача, л/мин | 9 / 33 |
| Рабочее давление, МПа (номинальное/максимальное) | Номинальное | 12.5 |
| Предельное | 14.0 |
| Давление на входе (всасывания), МПа | 0.02 |
| Частота вращения вала, об/мин | Номинальная | 1500 |
| Минимальная | 1200 |
| Максимальная | 1800 |
| Номинальная потребляемая мощность, кВт | 11.5 |
| Ресурс работы (вероятность безотказной работы 90%), час | 5000 |
| Уровень звукового давления, дБА | не более 82 |
| Параметры эксплуатации | Значение |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Направление вращения ведущего вала | Правое (со стороны привода) |
| Гарантийный срок эксплуатации, месяцев | 12 |
| Температура рабочей жидкости (масла), °C | Минимальная | +10 |
| Максимальная | +50 |
| Температура окружающей среды, °C | Минимальная | 0 |
| Максимальная | +50 |
| Рекомендуемая вязкость рабочего масла, сСт | 17 – 213 |
| Современный функциональный аналог | НпЛ 8-25/16 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 8БГ12-23М для оснащения или модернизации гидросистемы предоставляет пользователю ряд существенных преимуществ:
1. Длительный ресурс и надежность. Конструкция с износостойкими пластинами и уплотнениями рассчитана на интенсивную эксплуатацию, что минимизирует простои оборудования.
2. Двухпоточная производительность. Возможность одновременного питания двух гидравлических контуров от одного агрегата экономит место в гидростанции и снижает общие затраты.
3. Стабильность параметров. Насос пластинчатый 8БГ12-23М обеспечивает постоянные значения давления и расхода в заявленном диапазоне частот вращения и температур.
4. Универсальность подключения. Стандартные присоединительные размеры и фланцы упрощают интеграцию агрегата в большинство типовых промышленных гидросистем.
5. Удобство сервисного обслуживания. Доступность ремкомплектов и распространенность аналогов облегчают плановое техническое обслуживание и ремонт.
Принцип работы двухпоточного пластинчатого насоса
Функционирование насоса пластинчатого 8БГ12-23М основано на классическом принципе действия пластинчатых гидромашин. Вращающийся ротор с радиально установленными пластинами помещен внутри статора эллиптической формы. Центробежная сила и давление рабочей жидкости прижимают пластины к поверхности статора. При вращении объем полостей между пластинами изменяется: увеличение объема на стороне всасывания создает разрежение для забора масла из бака, а уменьшение объема на стороне нагнетания обеспечивает вытеснение жидкости в напорную магистраль под давлением. Уникальность модели 8БГ12-23М заключается в двух независимых друг от друга рабочих камерах, что позволяет получать два потока с разными производительностями (9 и 33 л/мин) при общем приводе.
Температурный режим работы и факторы, влияющие на срок службы
Надежная и долговечная работа насоса пластинчатого 8БГ12-23М возможна при соблюдении регламентированных условий. Допустимый диапазон температур рабочего масла — от +10°C до +50°C, окружающей среды — от 0°C до +50°C. Агрегат рассчитан на работу в режиме продолжительной нагрузки. Ключевыми факторами, определяющими достижение заявленного ресурса в 5000 часов (с вероятностью 90%), являются:
— Соблюдение требований к рабочей среде (минеральное масло с вязкостью 17–213 сСт).
— Качественная фильтрация масла, предотвращающая абразивный износ пластин и других пар трения.
— Поддержание давления всасывания в пределах 0.02 МПа во избежание кавитации.
— Своевременное проведение сервисного обслуживания, включая замену уплотнений и контроль состояния подшипниковых узлов.
Область применения и типы оборудования
Насос пластинчатый 8БГ12-23М нашел широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности. Он используется как источник гидравлической энергии в следующем оборудовании:
— Кузнечно-прессовое оборудование (гидравлические прессы для штамповки, гибки, литья).
— Станочный парк (обрабатывающие центры с ЧПУ, токарные, фрезерные, шлифовальные станки).
— Линии роботизированной автоматизированной сборки и сварки.
— Оборудование для переработки полимеров и производства композитных материалов (термопластавтоматы, экструдеры).
— Промышленные гидравлические станции (гидростанции) мобильного и стационарного типа.
— Специальная технологическая оснастка в металлургии и машиностроении.
Насос пластинчатый 8БГ12-23М часто выбирают для замены устаревших или вышедших из строя аналогов, таких как НпЛ 8-25/16, в рамках программ модернизации производства.
Типовой состав ремкомплекта и часто заменяемые детали
Для обеспечения быстрого восстановления работоспособности насоса рекомендуется иметь в запасе ремонтный комплект. Чаще всего изнашиваются следующие элементы:
| Наименование детали/узла | Причина и условия износа |
|---|
| Рабочие пластины (лопатки) | Естественный абразивный износ при контакте со статором. Ускоряется при недостаточной фильтрации масла или попадании загрязнений. |
| Уплотнительные манжеты и кольца (сальники) | Потеря эластичности и герметичности из-за высоких температур, несовместимости с типом масла или старения материала. |
| Подшипниковые узлы | Износ из-за радиальных нагрузок. Требуют замены при появлении вибрации или повышенного шума. |
| Пружины, прижимающие пластины | Потеря упругости после длительной циклической нагрузки, что может привести к снижению производительности. |
Типичные ошибки инженеров при подборе насоса
Некорректный выбор насоса пластинчатого 8БГ12-23М или его аналога может привести к снижению эффективности гидросистемы или преждевременному выходу из строя. Распространенные ошибки включают:
1. Ориентация только на присоединительные размеры. Прежде всего необходимо убедиться в соответствии номинального давления (12.5 МПа) и расхода (9/33 л/мин) требованиям системы.
2. Игнорирование температурного диапазона. Работа за пределами +10…+50°C для масла может привести к изменению его вязкости, кавитации или разрушению уплотнений.
3. Несоответствие типа рабочей среды. Использование жидкостей, не являющихся минеральными маслами (например, водо-масляных эмульсий) без проверки совместимости с материалами насоса.
4. Пренебрежение качеством всасывающей линии. Недостаточное давление на входе (менее 0.02 МПа) или высокое гидравлическое сопротивление всасывающего тракта провоцируют кавитацию и износ.
Габаритные и присоединительные размеры для интеграции
Для успешного монтажа насоса пластинчатого 8БГ12-23М в гидросистему необходимо учитывать его установочные параметры. Агрегат имеет общие габариты 290×250×180 мм (длина, ширина, высота). Присоединительный фланец имеет посадочный диаметр 120 мм. Диаметр выходного вала составляет 22 мм. Присоединение гидравлических линий осуществляется через стандартные резьбовые патрубки. Перед установкой следует визуально сопоставить эти размеры с посадочным местом на приводном двигателе и пространством в гидростанции, а также проверить совпадение типа и шага резьбы подключаемых трубопроводов.
Примеры оформления заказа на насос 8БГ12-23М
В зависимости от требований проекта, заказ на насос пластинчатый 8БГ12-23М может быть сформирован в различных вариантах:
1. Базовая поставка. Насос пластинчатый 8БГ12-23М в стандартной комплектации (агент + паспорт) для замены вышедшего из строя агрегата на действующем оборудовании.
2. Поставка с ремкомплектом. Насос пластинчатый 8БГ12-23М вместе с набором запасных частей (пластины, уплотнения) для сокращения времени будущего планового ремонта.
3. Комплект для модернизации. Несколько насосов 8БГ12-23М для оснащения новой производственной линии или замены морально устаревших моделей на всем парке станков.
Для оформления заказа и получения актуальных цен свяжитесь с нашими специалистами через сайт 777-gidra.ru или по телефону.
Бренд ГИДРАВЛИК, официальным поставщиком которого является компания ГИДРАВЛИКА, гарантирует качество и соответствие продукции всем заявленным характеристикам. Мы осуществляем оперативную доставку насоса пластинчатого 8БГ12-23М во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши инженеры готовы предоставить профессиональную консультацию по подбору, монтажу и обслуживанию гидравлического оборудования. Чтобы купить насос пластинчатый 8БГ12-23М или подобрать аналог для вашей системы, оставьте заявку на сайте.
