Описание и назначение

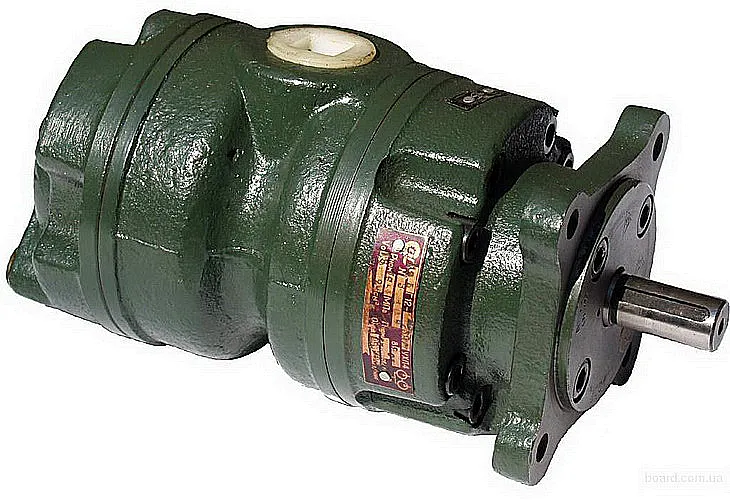

Насос пластинчатый 8БГ12-23АМ представляет собой гидравлический агрегат с двумя независимыми потоками, предназначенный для питания двух контуров промышленных гидросистем минеральным маслом или иными жидкостями. Данная модель обеспечивает стабильное давление и расход в оборудовании, где требуется параллельная работа нескольких исполнительных механизмов. Благодаря высокой надежности и компактности насос пластинчатый 8БГ12-23АМ нашел широкое применение в станкостроении, обработке металлов и дерева, а также в прессовом и упаковочном оборудовании.
Поделиться технической шуткой – распространенная практика среди инженеров.
– Почему гидравлический насос пошел в бар? Чтобы найти насос пластинчатый 8БГ12-23АМ – тот самый, что создает давление в любой компании!
Вес, габаритные размеры и Код ТН ВЭД
Одним из ключевых преимуществ данного гидроагрегата являются его компактные размеры, облегчающие процесс монтажа в тесные технологические ниши. Его конструкция оптимизирована для работы в составе насосной группы или индивидуальной гидростанции. Классификационный код ТН ВЭД для данной позиции – 8413.50.000.0.
| Параметр | Значение |
|---|
| Масса, кг | 16 |
| Габаритные размеры (ДхШхВ), мм | 290 × 250 × 180 |
| Код ТН ВЭД | 8413.50.000.0 |
Технические характеристики
Технические параметры насоса пластинчатого 8БГ12-23АМ обеспечивают его работу в системах с широким диапазоном требований к давлению и производительности.
| Насос пластинчатый 8БГ12-23АМ – параметры |
|---|
| Рабочий объем, см³ (1-й поток / 2-й поток) | 8 / 20 |
| Номинальная подача, л/мин (1-й поток / 2-й поток) | 9 / 25,5 |
| Давление на выходе, МПа | Номинальное | 12,5 |
| Предельное | 14 |
| Давление на входе (всасывание), МПа | 0,02 |
| Частота вращения вала, об/мин | Номинальная | 1500 |
| Минимальная | 1200 |
| Максимальная | 1800 |
| Номинальная потребляемая мощность, кВт | 10 |
| Ресурс работы (до капремонта при 90% надежности), ч | 5000 |
Преимущества и особенности эксплуатации
Выбор в пользу насоса пластинчатого 8БГ12-23АМ от бренда ГИДРАВЛИК предоставляет пользователю ряд существенных эксплуатационных выгод.
1. Двухпоточность и компактность: один агрегат заменяет два отдельных насоса, что экономит место в насосной станции, упрощает подключение и обслуживание, снижает общую стоимость системы.
2. Высокая производительность и стабильность давления: постоянная подача до 34,5 л/мин в сумме и номинальное давление 12,5 МПа обеспечивают бесперебойную работу гидроприводов даже под циклической нагрузкой.
3. Увеличенный ресурс работы: конструкция с бакелитовым ротором и качественные материалы обеспечивают наработку не менее 5000 часов до капитального ремонта при соблюдении условий эксплуатации.
4. Широкая совместимость: стандартные присоединительные размеры и электромеханические параметры позволяют производить замену устаревших агрегатов или модернизацию гидросистем без кардинальной переделки.
5. Снижение эксплуатационных расходов: надежность и долговечность насоса пластинчатого 8БГ12-23АМ минимизируют простои оборудования и затраты на ремонт и техническое обслуживание.
Принцип работы в гидросистеме
Принцип действия насоса пластинчатого 8БГ12-23АМ основан на создании переменного объема в рабочих камерах за счет выдвигающихся из пазов ротора пластин. Вращение от приводного двигателя передается на вал, заставляя ротор с пластинами вращаться внутри статора эллиптической формы. Это движение создает области разрежения (всасывание рабочей среды из гидробака через входной порт) и области сжатия (нагнетание масла под давлением в напорную магистраль). Две независимые гидравлические секции внутри одного корпуса работают параллельно, обеспечивая два отдельных потока с разной производительностью – 9 и 25,5 л/мин соответственно.
Температурный режим и ресурс
Стабильная работа насоса пластинчатого 8БГ12-23АМ гарантируется в диапазоне температур рабочей жидкости от +10°C до +50°C. Окружающая среда должна находиться в пределах от 0°C до +50°C. Нормальный ресурс в 5000 часов достигается при непрерывной работе в номинальном режиме нагрузок, использовании масла рекомендованной вязкости (17-213 сСт) и обязательном наличии качественной системы фильтрации масла на всасывающей линии. Регулярное сервисное обслуживание, включая контроль состояния уплотнений и фильтров, является ключевым фактором продления срока службы.
Области применения
Двухпоточная схема делает насос пластинчатый 8БГ12-23АМ оптимальным решением для сложного промышленного оборудования. Он эффективно используется в:
– Гидравлических системах станков с ЧПУ (токарных, фрезерных, шлифовальных), где один поток питает привод подач, а второй – привод шпинделя или зажимные механизмы.
– Прессовом оборудовании для объемной штамповки и гибки металла с раздельными контурами главного привода и выталкивателя.
– Деревообрабатывающих линиях, упаковочных автоматах, литьевых машинах.
– В качестве основного или резервного источника давления в мобильной спецтехнике и испытательных стендах.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности насоса пластинчатого 8БГ12-23АМ рекомендуется иметь ремонтный комплект. Наиболее подвержены износу следующие компоненты:
| Наименование детали | Причина износа |
|---|
| Пластины (лопатки) | Абразивный износ при работе на загрязненном масле, ударные нагрузки. |
| Уплотнения вала (сальники) | Потеря эластичности из-за высокой температуры или неподходящей рабочей среды. |
| Уплотнительные кольца и манжеты корпуса | Постоянное давление, термическое старение, несовместимость с некоторыми типами жидкостей. |
| Подшипники ротора | Радиальные нагрузки, вибрация, недостаточная смазка. |
| Распределительный диск (торцевая плита) | Износ рабочих поверхностей из-за трения и кавитации. |
Типичные ошибки при подборе аналога
1. Игнорирование двухпоточной схемы: попытка заменить модель 8БГ12-23АМ одним однопоточным насосом приводит к необходимости переделки гидросистемы и установки двух агрегатов.
2. Неучет расхода и давления: выбор только по присоединительным размерам без проверки соответствия требуемой подачи (суммарно до 34,5 л/мин) и максимального давления (14 МПа).
3. Пренебрежение типом рабочей среды: использование жидкостей, не соответствующих рекомендациям по вязкости, может привести к быстрому износу пластин и кавитации.
4. Неправильное определение направления вращения: стандартное исполнение – правое (по часовой стрелке со стороны вала). Для левого вращения требуется специальный заказ.
Расшифровка условного обозначения
Маркировка гидроагрегата 8БГ12-23АМ имеет четкую логику:
«8» – условный размер, определяющий габарит и основные присоединительные параметры.
«Б» – обозначает материал ротора (бакелит).
«Г» – тип изделия (гидравлический насос).
«12» – условный проходной диаметр в долях дюйма.
«23» – порядковый номер конструкции или разработки.
«А» – первая модернизация или улучшенное исполнение базовой модели.
«М» – указание на модернизированный вариант.
Обозначение габарита «1+1» в технической документации подтверждает двухпоточное исполнение с двумя секциями равного приоритета.
Габаритные и присоединительные размеры для монтажа
Для успешной установки насоса пластинчатого 8БГ12-23АМ в существующую систему или новую гидростанцию необходимы точные данные по его присоединению. Диаметр выходного вала составляет 28 мм, что требует соответствующей муфты для соединения с электродвигателем. Расположение и диаметр монтажных отверстий (шаг 100 мм), а также размеры фланцев всасывающих и напорных портов являются стандартными для данного габарита, что гарантирует совместимость с типовыми переходниками и трубопроводной арматурой.
Варианты заказа и комплектации
1. Базовая поставка: Насос пластинчатый 8БГ12-23АМ (правое вращение) в индивидуальной упаковке с паспортом изделия. Идеален для плановой замены вышедшего из строя агрегата.
2. Комплект «Станция»: Насос пластинчатый 8БГ12-23АМ в сборе с электродвигателем 1500 об/мин, мощностью 10 кВт, на общей раме-салазках. Готовое решение для быстрого развертывания гидросистемы.
3. Спецзаказ с сертификатом H1: Модификация насоса пластинчатого 8БГ12-23АМ для применения в пищевой промышленности, с соответствующими допусками и материалами уплотнений.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию насоса по давлению и типу подключения для замены в существующем станке?
Ключевые параметры для подбора: рабочее давление в системе (не более 14 МПа), суммарный расход, требуемый двум контурам (до 34,5 л/мин), направление вращения вала (стандартно – правое) и тип резьбы портов (обычно метрическая или трубная дюймовая). Рекомендуем предоставить маркировку старого насоса или фото монтажного узла для точного подбора.
Какие сроки поставки и доставки по России и СНГ, есть ли наличие на складе?
Насос пластинчатый 8БГ12-23АМ часто доступен на складе в Москве. Доставка в регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ осуществляется транспортными компаниями в срок от 2 до 7 дней в зависимости от удаленности. Точную информацию о наличии и сроках можно уточнить через форму заявки.
Каковы условия эксплуатации в России: возможна ли работа в неотапливаемых помещениях зимой?
Допустимая температура окружающей среды для данной модели – от 0°C до +50°C. Работа в неотапливаемом помещении при отрицательных температурах возможна только после предварительного прогрева масла в гидробаке до +10°C и выше. Для постоянной работы в холодном климате рекомендуется использовать масла с низкой температурой застывания и, при необходимости, систему подогрева.
Обеспечивает ли насос пластинчатый 8БГ12-23АМ совместимость с иностранным оборудованием и можно ли подобрать к нему аналог?
Да, данный насос является типовым изделием, выпускаемым по ГОСТ. Он часто выступает полноценным аналогом для многих импортных двухпоточных пластинчатых насосов схожего габарита. Наши инженеры готовы помочь с подбором замены по техническим параметрам и присоединительным размерам для минимизации простоев.
Заключение
Насос пластинчатый 8БГ12-23АМ от бренда ГИДРАВЛИК – это проверенное решение для надежного и эффективного питания двухконтурных гидравлических систем. Его технические характеристики, долгий ресурс и удобство монтажа делают его выгодным вложением для обеспечения бесперебойности производственных процессов. Компания ГИДРАВЛИКА, являясь официальным поставщиком, гарантирует оригинальное качество продукции, полный пакет документации, техническую поддержку и оперативную доставку в любой регион России и страны СНГ. Для консультации по подбору, наличию и оформлению заказа обратитесь к нашим специалистам через раздел Контакты.
