Насос пластинчатый 12БГ12-23М представляет собой высоконадежный двухпоточный гидравлический агрегат, предназначенный для промышленных гидросистем, где предъявляются строгие требования к стабильности и безотказности подачи рабочей среды. Это нерегулируемый лопастной гидронасос двукратного действия, обеспечивающий постоянную подачу минерального масла под давлением. Произведенный под брендом ГИДРАВЛИК, данный агрегат соответствует требованиям ГОСТ 13824-84 и рассчитан на эксплуатацию в условиях умеренного климата категории размещения 4.
Описание и назначение гидронасоса
Это двухпоточный насос пластинчатый 12БГ12-23М, выполненный по схеме габарита 1+1. Он формирует потоки рабочей жидкости для двух независимых контуров гидравлической системы. Первая секция агрегата, расположенная со стороны, противоположной приводу, обеспечивает производительность 14,6 литров в минуту. Вторая секция, расположенная со стороны привода, выдает 33 л/мин. Обе работают при номинальном давлении 12,5 МПа. Основная область применения данного устройства включает гидросистемы металлообрабатывающих станков, прессового и литьевого оборудования, а также сельхозтехники. Стандартное направление вращения вала для насоса пластинчатого 12БГ12-23М — правое (по часовой стрелке, если смотреть со стороны привода), возможность левого вращения предоставляется по специальному заказу. Благодаря усиленной конструкции ротора и точной обработке ответственных деталей, этот пластинчатый насос демонстрирует стабильность даже при интенсивных производственных нагрузках.
Основные параметры: габариты, масса, код ТН ВЭД
Габаритные размеры данного гидравлического узла составляют 290 мм в длину, 250 мм в ширину и 180 мм в высоту. Масса насоса пластинчатого 12БГ12-23М равна 16 кг. Эти компактные параметры упрощают процесс монтажа и интеграции агрегата в уже существующие гидравлические линии оборудования как отечественного, так и зарубежного производства. Для таможенного оформления используется Код ТН ВЭД 8413605900.
| Параметр | Значение/Ед. изм. |
|---|
| Габаритные размеры (Д×Ш×В) | 290 × 250 × 180 мм |
| Масса | 16 кг |
| Код ТН ВЭД | 8413605900 |

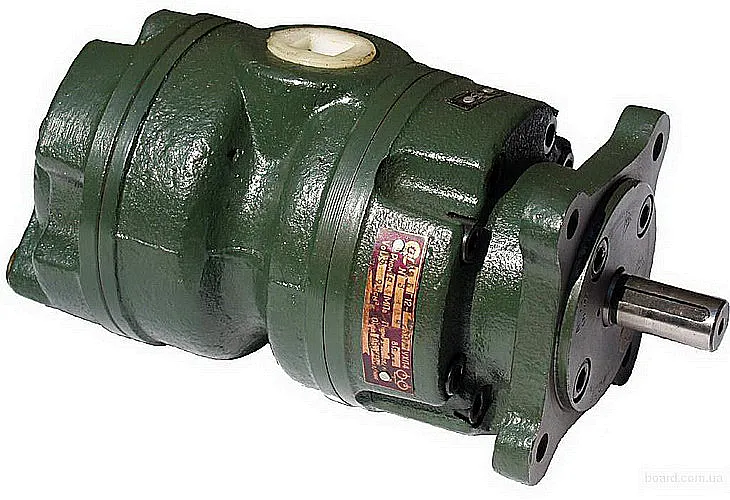

Изображение 1: Общий вид насоса пластинчатого 12БГ12-23М со стороны крепления.
Расшифровка условного обозначения модели 12БГ12-23М помогает понять ключевые особенности. Первая цифра «12» указывает на условный диаметр монтажного фланца. Буква «Б» обозначает безредукторное исполнение. «Г» — это принадлежность к гидравлическому оборудованию. Числа «12» и «23» соответствуют рабочему объему первой и второй секции в кубических сантиметрах на один оборот (12,5 и 25 см³/об). Буква «М» в окончании индекса говорит о модернизированной версии изделия с улучшенными эксплуатационными характеристиками.
Приходит инженер на склад и говорит:
— Мне нужен очень надежный двухпоточный насос пластинчатый 12БГ12-23М.
Кладовщик отвечает:
— А в чем дело? Один контур отказал?
— Нет, — говорит инженер, — просто в моей системе два контура, и я не верю в романтику одиночества.
Детальные технические характеристики
| Технические параметры насоса | 12БГ12-23М |
| Рабочий объем по секциям, см³ | 12,5 / 25 |
| Номинальная подача (производительность), л/мин | 14,6 / 33 |
| Давление на выходе, МПа | Номинальное | 12,5 |
| Предельное (максимальное) | 14 |
| Давление на входе (всасывания), МПа | 0,02 |
| Частота вращения вала, об/мин | Номинальная | 1500 |
| Минимальная рабочая | 1200 |
| Максимальная допустимая | 1800 |
| Номинальная потребляемая мощность, кВт | 13,05 |
| Ресурс работы до 90% (наработка на отказ), часов | 5000 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Уровень звукового давления, дБА | 82 |
| Современный типорядный аналог | НпЛ 12,5-25/16 |
| Гарантия производителя, месяцев | 12 |
| Параметры рабочей среды и условия эксплуатации |
| Температура рабочего масла, °C | от +10 до +50 |
| Температура окружающей среды, °C | от 0 до +50 |
| Рекомендуемая вязкость масла, сСт | 17 — 213 |
| Тип рабочей среды | Минеральные гидравлические масла (И-Г-А, И-Г С, ВМГЗ и аналогичные по ГОСТ) |
| Направление вращения вала (со стороны привода) | Правое (по часовой стрелке) |
Преимущества и особенности эксплуатации
Насос пластинчатый 12БГ12-23М предлагает ряд практических выгод для сервисных и производственных компаний:
1. Экономия пространства и затрат. Двухпоточная конструкция с габаритом 1+1 позволяет заменить два отдельных насоса одним агрегатом, что экономит место в гидрошкафу или на раме оборудования и снижает общую стоимость системы.
2. Высокая надежность и увеличенный ресурс. Усиленная конструкция ротора, прецизионные пластины и обработка поверхностей обеспечивают стойкость к износу, гарантируя наработку не менее 5000 часов.
3. Стабильность параметров. Конструкция насоса пластинчатого двукратного действия обеспечивает низкий уровень пульсации давления и расхода, что критически важно для точного оборудования, такого как металлообрабатывающие станки.
4. Универсальность подключения и применения. Стандартные присоединительные размеры и возможность работы с широким спектром минеральных масел делают этот пластинчатый насос совместимым с большинством типовых гидросистем промышленного назначения.
5. Снижение эксплуатационных расходов. Простая конструкция и доступность запчастей (ремкомплектов) упрощают техническое обслуживание и ремонт, минимизируя простой оборудования.
Принцип действия в гидравлической системе
Работа насоса пластинчатого 12БГ12-23М основана на принципе изменения объема рабочих камер. Вращающийся ротор, установленный эксцентрично относительно статора, имеет радиальные пазы, в которых свободно перемещаются пластины (лопатки). Под действием центробежной силы и давления рабочей жидкости пластины прижимаются к внутренней поверхности статора, образуя изолированные камеры. При вращении объем этих камер на стороне всасывания увеличивается, создавая разрежение, которое забирает масло из бака через входной патрубок. На противоположной стороне объем камер уменьшается, вытесняя масло под давлением в напорную магистраль гидросистемы. Двухпоточность реализована через наличие двух независимых секций с общим валом, но раздельными системами всасывания и нагнетания, что позволяет одновременно подавать масло с разной производительностью в два контура.
Температурные режимы и срок службы
Для обеспечения заявленного ресурса работы в 5000 часов насос пластинчатый 12БГ12-23М должен эксплуатироваться в строго определенных условиях. Ключевым параметром является температура рабочего тела. Масло в системе должно иметь температуру в диапазоне от +10°C до +50°C. Запуск насоса при более низкой температуре, когда вязкость масла превышает верхнюю границу (213 сСт), может привести к кавитации и повышенным пусковым нагрузкам. Работа при температурах выше +50°C снижает вязкость масла ниже допустимого минимума (17 сСт), что ведет к увеличению внутренних утечек и ускоренному износу трущихся пар. Факторами, напрямую влияющими на долговечность, также являются чистота рабочей жидкости (обязательное наличие фильтрации тонкой очистки не ниже 25 мкм), отсутствие кавитации на всасывании и соблюдение номинального давления в системе.
Сферы применения и типовое оборудование
Насос пластинчатый 12БГ12-23М находит широкое применение в различных отраслях промышленности благодаря своей надежности и двухпоточной схеме. Чаще всего он используется как силовой узел в гидростанциях и насосных группах для следующего оборудования:
• Металлообработка: гидравлика токарных, фрезерных, сверлильных, шлифовальных станков с ЧПУ и без.
• Прессовое хозяйство: гидравлические прессы для штамповки, гибки, правки металла.
• Литье под давлением: машины для литья пластмасс и легких сплавов.
• Сельскохозяйственная и дорожно-строительная техника: гидросистемы комбайнов, тракторов, погрузчиков, мини-экскаваторов, где часто требуется раздельное управление разными функциями (подъем, поворот, ход).
• Прочее промышленное оборудование: подъемные столы, испытательные стенды, машины для резки и пакетирования.
Состав ремкомплекта и часто заменяемые детали
При длительной интенсивной эксплуатации насоса пластинчатого 12БГ12-23М определенные элементы подвержены естественному износу. Для его восстановления используются ремкомплекты. Чаще всего требуют замены следующие компоненты:
| Наименование детали / комплекта | Причина и признаки износа |
|---|
| Комплект пластин (лопаток) | Износ по толщине и рабочим кромкам, приводящий к падению производительности и давления. |
| Комплект уплотнений (манжеты, О-ринги) | Утечки масла по валу или через разъемы корпуса, потеря герметичности. |
| Опорный подшипник вала | Появление люфта вала, повышенный шум и вибрация. |
| Распределительные диски (торцевые) | Износ рабочих поверхностей, приводящий к росту внутренних перетечек между камерами. |
| Пружины прижима пластин (если предусмотрены) | Потеря упругости, ухудшение прижима пластин к статору на низких оборотах. |
Износ этих деталей ускоряется при работе на загрязненном масле, частых перегрузках по давлению или при несоблюдении температурного режима.
Распространенные ошибки при подборе аналога
При выборе замены вышедшему из строя насосу или проектировании новой системы рекомендуется избегать следующих ошибок:
1. Учет только одного параметра потока. Ориентация лишь на общую или частичную производительность без учета двухпоточности может привести к некорректной работе части контуров.
2. Пренебрежение давлением в системе. Подбор насоса, номинальное давление которого ниже рабочего давления в гидросистеме, приведет к его быстрому выходу из строя.
3. Игнорирование типа и вязкости рабочей среды. Использование несовместимых жидкостей (например, водно-гликолевых смесей без подтверждения возможности работы) или масел с вязкостью вне диапазона 17-213 сСт сокращает ресурс.
4. Несоответствие посадочных и присоединительных размеров. Необходимо сверять не только фланец вала, но и межосевые расстояния крепления, а также расположение и тип портов всасывания и нагнетания.
5. Неучет температуры окружающей среды. Установка насоса, предназначенного для категории УХЛ4 (отапливаемые помещения), в неотапливаемый цех или на мобильную технику для работы зимой может быть некорректной.
Как оформить заказ на поставку
Компания ГИДРАВЛИКА обеспечивает гибкие условия для приобретения надежных гидравлических компонентов. Для заказа насоса пластинчатого 12БГ12-23М вы можете рассмотреть стандартные варианты:
Пример 1: Базовая поставка. Насос пластинчатый 12БГ12-23М, правое вращение, климатическое исполнение УХЛ4. Поставляется в заводской упаковке с паспортом изделия. Идеален для замены вышедшего из строя агрегата в металлообрабатывающем цехе.
Пример 2: Комплект поставки для мобильной техники. Насос пластинчатый 12БГ12-23М с левым направлением вращения (спецзаказ) и расширенным сцепным устройством вала. Часто используется при модернизации гидросистем сельскохозяйственных комбайнов.
Пример 3: Поставка партии с ремкомплектом. Укомплектованный заказ, включающий несколько единиц насоса 12БГ12-23М и один или несколько ремкомплектов для них на склад. Это оптимальное решение для сервисных центров или крупных предприятий, стремящихся минимизировать простои.
Для точного формирования заявки, обсуждения сроков и стоимости рекомендуем нашему техническому специалисту. Связаться с нами можно через форму на сайте или по контактам, указанным в разделе Контакты.
О бренде и условиях поставки
Насос пластинчатый 12БГ12-23М производится под контролем бренда ГИДРАВЛИК, гарантирующего соблюдение всех технических стандартов. Поставки на территории России и стран СНГ осуществляет компания ГИДРАВЛИКА в качестве официального дистрибьютора и партнера. Мы обеспечиваем полное документальное сопровождение и гарантийные обязательства сроком 12 месяцев.
Доставка организована до терминалов транспортных компаний или непосредственно на объект заказчика в любой регион, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Республику Беларусь, Казахстан и другие страны СНГ. Наши специалисты готовы оказать консультацию по подбору точного аналога для вашей существующей гидросистемы.
Для заказа, уточнения технических деталей и получения коммерческого предложения оставьте заявку на нашем сайте или свяжитесь с отделом продаж.
