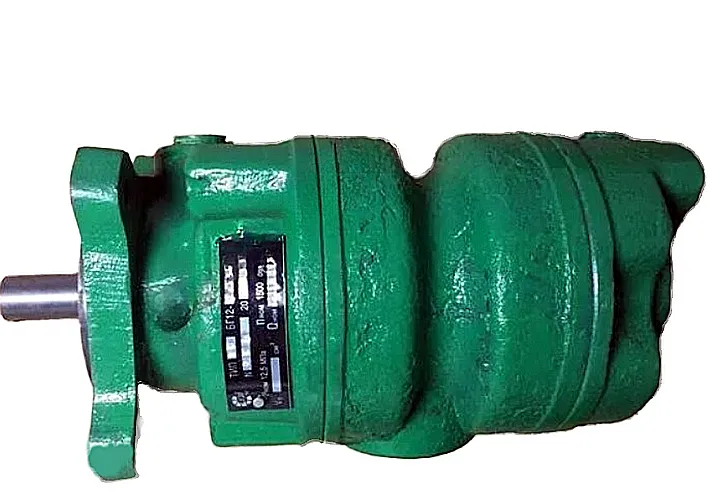

Описание и назначение насоса пластинчатого 18БГ12-23АМ
Насос пластинчатый 18БГ12-23АМ – это высоконадежный двухпоточный гидравлический агрегат, разработанный для продолжительной работы в промышленных гидросистемах. Данная модель обеспечивает постоянный поток минерального масла в оборудование металлургической, станкостроительной и прессовой отраслей. Конструкция насоса включает две независимые секции, что позволяет одновременно обслуживать два гидравлических контура с номинальным давлением 12,5 МПа.
Краткие характеристики: вес, габариты и Код ТН ВЭД
Основные параметры насоса пластинчатого 18БГ12-23АМ включают вес 16 кг и габаритные размеры 290×250×180 мм. Устройство соответствует категории размещения 4 с климатическим исполнением УХЛ, что позволяет эксплуатировать его в условиях российского климата. Код ТН ВЭД для данной модели – 8413.50.000.
| Параметр | Значение |
|---|
| Вес | 16 кг |
| Габаритные размеры (Д×Ш×В) | 290×250×180 мм |
| Код ТН ВЭД | 8413.50.000 |
Условное обозначение модели 18БГ12-23АМ
Маркировка насоса расшифровывается следующим образом: цифра 18 указывает на двухпоточное исполнение, буквы БГ обозначают тип насоса (безредукторный гидронасос), число 12 соответствует номинальному давлению 12,5 МПа, 23 – это серийный номер конструкции, а индекс АМ означает модификацию с улучшенными уплотнениями и увеличенным ресурсом работы.
Технические характеристики пластинчатого насоса 18БГ12-23АМ
| Основные технические параметры | Значение для 18БГ12-23АМ |
| Рабочий объем, см³ | 16/20 |
| Номинальная подача, л/мин | 19,4/25,5 |
| Давление на выходе, МПа | номинальное | 12,5 |
| предельное | 14 |
| Давление на входе, МПа | 0,02 |
| Частота вращения, об/мин | Номинальная | 1500 |
| Минимальная | 1200 |
| Максимальная | 1800 |
| Номинальная мощность, кВт | 12,59 |
| Ресурс работы, ч | 5000 |
| Масса, кг | 16 |
| Габариты, мм | 290×250×180 |
| Эксплуатационные характеристики | Параметры для насоса 18БГ12-23АМ |
| Климатическое исполнение | УХЛ |
| Направление вращения | правое (левое – под заказ) |
| Габарит | 1+1 |
| Уровень шума, дБА | ≤82 |
| Гарантия, мес. | 12 |
| Температура масла, °С | Минимальная | +10 |
| Максимальная | +50 |
| Температура окружающей среды, °С | Минимальная | 0 |
| Максимальная | 50 |
| Вязкость масла, сСт | 17-213 |
Шутка про насос пластинчатый 18БГ12-23АМ
Инженер спрашивает у насоса пластинчатого 18БГ12-23АМ: "Почему у тебя два потока?" Насос отвечает: "Один для работы, другой – для резерва, чтобы никогда не подводить!"
Преимущества и особенности эксплуатации
Уменьшение простоев оборудования благодаря надежной конструкции и двум независимым потокам, что позволяет обслуживать несколько контуров одновременно.
Увеличение ресурса работы за счет использования износостойких материалов и оптимизированной гидродинамики.
Удобство монтажа и подключения - компактные габариты и стандартные присоединительные размеры облегчают интеграцию в существующие гидросистемы.
Стабильность давления в широком диапазоне рабочих условий, что обеспечивает точность управления технологическими процессами.
Совместимость с типовыми гидросистемами и распространенными типами минеральных масел, что упрощает сервисное обслуживание.
Принцип работы насоса пластинчатого 18БГ12-23АМ
Принцип действия насоса пластинчатого 18БГ12-23АМ основывается на вращении ротора с радиальными пазами, в которых свободно перемещаются пластины. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, формируя герметичные камеры. В процессе вращения объем этих камер увеличивается, создавая зону разрежения для всасывания масла, а затем уменьшается, обеспечивая нагнетание жидкости в гидросистему. Двухпоточная конструкция позволяет независимо управлять двумя контурами, что критически важно для оборудования с несколькими исполнительными механизмами.
Температурный режим работы и срок службы
Насос пластинчатый 18БГ12-23АМ предназначен для работы в диапазоне температур рабочей жидкости от +10°С до +50°С и окружающей среды от 0°С до +50°С. Оптимальная вязкость масла составляет 17-213 сСт. Ресурс агрегата при соблюдении условий эксплуатации достигает 5000 часов, при этом сохранение рабочих параметров гарантировано на уровне 90%. Использование рекомендованных масел, таких как ИГП-38, ВМГЗ или Гидравел, и регулярное обслуживание могут продлить срок службы до 8000 часов. Гарантийный период установлен в 12 месяцев с момента ввода в эксплуатацию.
Где используется насос пластинчатый 18БГ12-23АМ
Данная модель применяется в гидравлических системах промышленного оборудования: пресс-автоматов для литья под давлением, гибочных станков, устройств позиционирования в сборочных линиях, приводов конвейеров. Отрасли применения включают металлургию (ковочные прессы), деревообработку (форматно-раскроечные станки), полиграфию (оборудование для тиснения). Насос пластинчатый 18БГ12-23АМ совместим с типовыми гидростанциями и насосными группами, что делает его универсальным решением для модернизации существующих систем.
Типичные ошибки при подборе насоса
При выборе насоса пластинчатого 18БГ12-23АМ следует избегать следующих ошибок:
- Выбор модели только по присоединительным размерам без учета требуемого давления и расхода масла.
- Игнорирование температурного диапазона работы, что может привести к выходу из строя при экстремальных температурах.
- Несоответствие типа рабочей среды – использование жидкостей, несовместимых с материалом уплотнений насоса.
- Пренебрежение требованиями к фильтрации масла, что сокращает ресурс работы из-за повышенного износа.
Габаритные и присоединительные размеры
Изображение выше показывает габаритные размеры и расположение присоединительных патрубков насоса пластинчатого 18БГ12-23АМ. Это позволяет визуально оценить совместимость с монтажным пространством и планировать подключение к гидросистеме.
Примеры заказа насоса пластинчатый 18БГ12-23АМ
Для оформления заказа можно рассмотреть следующие варианты:
1. Базовая модель – насос пластинчатый 18БГ12-23АМ с правым вращением, для работы в стандартных условиях.
2. Модификация с левым вращением – выполняется под заказ для специфических конфигураций гидросистем.
3. Комплект с дополнительным фильтром тонкой очистки – для обеспечения повышенной чистоты рабочей жидкости и увеличения ресурса.
Часто задаваемые вопросы
Вопрос: Как выбрать нужную модификацию насоса 18БГ12-23АМ по давлению и расходу?
Ответ: При выборе необходимо учитывать номинальное давление 12,5 МПа и подачу 19,4 л/мин для одной секции и 25,5 л/мин для другой. Для контуров с разными требованиями можно использовать независимые потоки.
Вопрос: Какие сроки поставки и доставки по России и СНГ?
Ответ: Доставка осуществляется в течение 3-7 рабочих дней по России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) и в страны СНГ. Наличие на складе уточняйте у менеджеров.
Вопрос: Какие условия эксплуатации допустимы для насоса 18БГ12-23АМ?
Ответ: Насос может работать в условиях мороза, но только после предварительного прогрева масла до +10°С. Для пыльных помещений рекомендуется использовать защитные кожухи, а качество масла должно соответствовать вязкости 17-213 сСт.
Вопрос: Возможна ли замена насоса 18БГ12-23АМ на аналог в существующей гидросистеме?
Ответ: Да, наша компания предоставляет услуги по подбору аналогов. Для этого необходимы данные о текущем насосе: давление, расход, тип подключения и габариты.
Заключение
Насос пластинчатый 18БГ12-23АМ от бренда ГИДРАВЛИК представляет собой надежное решение для промышленных гидросистем. Поставки осуществляются компанией ГИДРАВЛИКА напрямую, что гарантирует оригинальность продукции и выгодные цены. Мы обеспечиваем техническую консультацию, подбор аналогов и доставку по всей России и странам СНГ. Для заказа или получения дополнительной информации, свяжитесь с нами через сайт 777-gidra.ru или оставьте заявку на консультацию.
