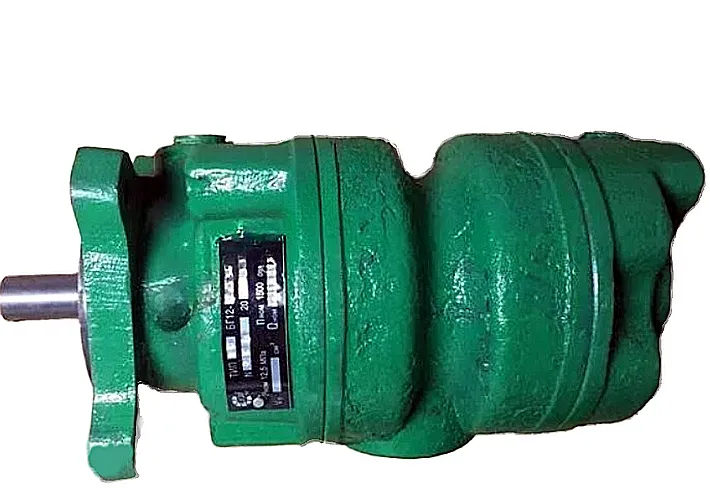

Насос пластинчатый 25БГ12-23М – это промышленный гидравлический агрегат двукратного действия, собранный по двухпоточной схеме с габаритом 1+1. Оборудование функционирует как источник давления, обеспечивая надежную подачу минерального масла в гидравлических системах станков, прессов, спецтехники и других видов промышленного оборудования. Агрегат характеризуется высокой стабильностью параметров потока при номинальном давлении 12,5 МПа, что критически важно для поддержания работоспособности всего гидропривода.
Описание и техническое назначение агрегата
Основная задача насоса пластинчатого 25БГ12-23М – преобразование механической энергии привода (электродвигателя, ДВС) в энергию потока гидравлической жидкости для последующей передачи усилия на исполнительные механизмы. Конструктивно он состоит из двух независимых рабочих секций. Первая секция, расположенная со стороны, противоположной приводу, обеспечивает производительность 25,5 литров в минуту. Насос пластинчатый 25БГ12-23М со стороны привода выдает 33 л/мин. Стандартное направление вращения вала – правое (по часовой стрелке, если смотреть со стороны привода), что является наиболее распространенным для промышленных систем. Исполнение с левым вращением доступно при оформлении специального заказа.
Отдельного внимания заслуживает вес, габаритные размеры и Код ТН ВЭД данного агрегата. Насос пластинчатый 25БГ12-23М имеет компактные габариты 290×250×180 мм, что упрощает его интеграцию в существующие гидростанции или монтаж в условиях ограниченного пространства. Масса изделия составляет 16 кг, что облегчает транспортировку и установку. Для целей таможенного оформления и поиска аналогов используется Код ТН ВЭД 8413509000, соответствующий прочим лопастным, роторным и пластинчатым насосам.
| Параметр | Значение |
|---|
| Масса, кг | 16 |
| Габариты (Д×Ш×В), мм | 290×250×180 |
| Код ТН ВЭД | 8413509000 |
| Стандарт | ГОСТ 13824-84 |
| Климатическое исполнение | УХЛ4 (умеренный климат) |
Габаритные размеры насоса пластинчатого 25БГ12-23М
На изображении представлен чертеж с полным набором габаритных и присоединительных размеров насоса пластинчатого 25БГ12-23М. Данная информация необходима для проверки совместимости агрегата с местом установки в гидравлической станции, а также для правильного подбора соединительных трубопроводов и переходников.
Приходит как-то инженер к механику и спрашивает: «Почему у нас насос пластинчатый 25БГ12-23М работает так тихо?». Механик отвечает: «Да он просто не любит обсуждать свои внутренние течения при посторонних».
Детальные технические характеристики
Следующая таблица содержит исчерпывающие данные о рабочих параметрах агрегата. Знание этих характеристик является основой для корректного подбора, расчета гидросистемы и обеспечения длительного ресурса работы насоса пластинчатого 25БГ12-23М.
| Технические характеристики | 25БГ12-23М |
|---|
| Рабочий объем, см³ (1-я/2-я секция) | 20 / 25 |
| Номинальная подача (производительность), л/мин | 25,5 / 33 |
| Рабочее давление, МПа | номинальное (рабочее) | 12,5 |
| предельное (максимальное) | 14 |
| Давление на входе (всасывания), МПа | 0,02 |
| Частота вращения вала, об/мин | Номинальная (расчетная) | 1500 |
| Минимально допустимая | 1200 |
| Максимально допустимая | 1800 |
| Номинальная потребляемая мощность, кВт | 15,39 |
| Заявленный ресурс работы (до 90% сохранения параметров), часов | 5000 |
| Тип рабочей среды | Минеральные гидравлические масла |
| Кинематическая вязкость масла, сСт | 17 – 213 |
| Температура рабочей жидкости, °C | +10 … +50 |
| Температура окружающей среды, °C | 0 … +50 |
| Масса, кг | 16 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 25БГ12-23М обеспечивает ряд значимых эксплуатационных преимуществ для производственных и сервисных компаний:
1. Повышенная надежность и стабильность давления. Двухпоточная конструкция с независимыми секциями 1+1 повышает отказоустойчивость гидросистемы. В случае необходимости одна секция может временно дублировать функции другой, снижая риск полного простоя оборудования.
2. Увеличенный ресурс работы. Ресурс в 5000 часов до снижения ключевых параметров на 10% свидетельствует о высоком качестве изготовления и применении износостойких материалов для пластин, статора и ротора. Это напрямую сокращает затраты на сервисное обслуживание и замену агрегатов.
3. Совместимость с типовыми промышленными гидросистемами. Насос пластинчатый 25БГ12-23М соответствует общепринятым стандартам подключения (фланцы, резьбы) и рабочим параметрам (давление 12.5 МПа, расход ~30 л/мин), что упрощает его интеграцию как в новое, так и в действующее оборудование в качестве замены вышедшего из строя узла.
4. Оптимальное соотношение производительности и габаритов. При суммарной производительности около 58 л/мин и давлении 12.5 МПа агрегат обладает компактными размерами и умеренной массой, что важно при проектировании мобильных гидростанций или модернизации станков с ограниченным монтажным пространством.
5. Удобство технического обслуживания. Конструкция пластинчатых насосов, в целом, и данной модели, в частности, предусматривает возможность относительно быстрой разборки для замены изношенных пластин, уплотнений или подшипников, что снижает время ремонта.
Принцип действия в составе гидравлической системы
Работа агрегата основана на классическом принципе действия пластинчатого насоса двукратного действия. В корпусе (статоре) установлен ротор с радиальными пазами, в которых свободно перемещаются пластины (лопатки). При вращении вала от привода пластины под действием центробежной силы и давления жидкости в подпятниках выдвигаются и плотно прижимаются к внутренней эллиптической поверхности статора.
Вращение создает камеры переменного объема между двумя соседними пластинами, статором и ротором. В зоне всасывания объем камеры увеличивается, создавая разрежение, через которое гидравлическое масло из бака засасывается в насос. Затем, перемещаясь в зону нагнетания, камера уменьшается в объеме, вытесняя масло в напорную магистраль гидросистемы под рабочим давлением. Именно эта цикличность обеспечивает постоянный поток жидкости. В насосе пластинчатом 25БГ12-23М данный процесс реализован параллельно в двух независимых секциях, что и формирует два потока.
Режимы работы, условия эксплуатации и факторы, влияющие на срок службы
Агрегат рассчитан на продолжительную работу в режиме S1 (непрерывная работа). Допускаются циклические нагрузки и стандартные пуски/остановки, характерные для технологических процессов. Ключевым фактором, определяющим ресурс насоса пластинчатого 25БГ12-23М, является качество и чистота рабочей жидкости.
Обязательные условия для долговечной работы:
• Качественная фильтрация масла. Масло должно соответствовать классу чистоты не грубее 19/16/13 по ISO 4406. Установка фильтров тонкой очистки на линии всасывания и давления строго обязательна.
• Соблюдение температурного диапазона. Работа при температуре масла ниже +10°C приводит к повышению вязкости и кавитации на входе. Превышение температуры +50°C ведет к снижению вязкости, ускоренному износу и потере давления.
• Контроль давления всасывания. Поддержание давления на входе не ниже 0,02 МПа (0,2 атм) критически важно для предотвращения кавитации, которая разрушает внутренние поверхности и пластины.
• Своевременное сервисное обслуживание. Регламентная замена масла и фильтрующих элементов, проверка состояния пластин и уплотнений продлевают межремонтный интервал.
Сферы применения и типовое оборудование
Насос пластинчатый 25БГ12-23М нашел широкое применение в различных отраслях промышленности, где требуются надежные источники давления гидравлической жидкости со средними расходами и высоким давлением.
Основные области использования:
• Металлообработка: гидравлические системы прессов (кривошипных, гидравлических), гибочных станков, ножниц, прокатных станов.
• Деревообработка: прессы для производства ДСП, МДФ, лесозаготовительное оборудование.
• Строительная и дорожная техника: гидроприводы экскаваторов, бульдозеров, автокранов, асфальтоукладчиков (часто в составе стационарных или передвижных гидростанций для их обслуживания).
• Производство изделий из полимеров: литьевые машины, термопластавтоматы.
• Подъемно-транспортное оборудование: гидроцилиндры подъемников, стапелей, доков.
• Специальное оборудование: испытательные стенды, лабораторные установки.
Типичные ошибки при подборе и замене
Неправильный выбор насоса ведет к его быстрому выходу из строя или некорректной работе всей гидросистемы. Избегайте следующих ошибок:
1. Подбор исключительно по присоединительным размерам. Совпадение фланцев или резьбы – необходимое, но не достаточное условие. Обязательно сверьте рабочий объем, номинальную подачу и, главное, рабочее и предельное давление.
2. Игнорирование требуемого расхода (производительности). Недостаточная подача насоса не обеспечит требуемую скорость работы цилиндров или гидромоторов. Избыточная подача может потребовать установки переливного клапана и привести к потерям энергии.
3. Несоответствие типа и вязкости рабочей среды. Использование жидкостей, несовместимых с материалами уплотнений (например, некоторых видов синтетических масел или огнестойких жидкостей на водной основе), приводит к их разбуханию или разрушению.
4. Неучет температурного режима эксплуатации. Установка насоса, рассчитанного на умеренный климат (УХЛ4), в неотапливаемый цех с зимними температурами ниже 0°C или рядом с печью с температурой выше +50°C резко сократит его ресурс.
5. Отсутствие запаса по давлению. Подбор насоса с номинальным давлением, равным максимальному рабочему давлению в системе, не оставляет запаса для преодоления пиковых нагрузок, что ведет к работе на пределе и быстрому износу.
Расшифровка условного обозначения (индекса) 25БГ12-23М
Маркировка агрегата построена по логичной системе, позволяющей инженеру сразу определить его ключевые параметры:
25 – условное обозначение рабочего объема первой (основной) секции насоса, 25 см³ на один оборот вала.
БГ – тип насоса: Б – пластинчатый, Г – гидравлический.
12 – номинальное рабочее давление агрегата, выраженное в условных единицах. Соответствует 12,5 МПа (≈125 кгс/см²).
23 – габаритный размер исполнения. В данном случае «23» означает двухпоточное исполнение, состоящее из двух секций габарита «1» (1+1).
М – буква модификации, указывающая на наличие конструктивных улучшений и модернизаций по сравнению с базовой версией модели.
Комплект для ремонта и часто заменяемые запчасти
Для поддержания насоса пластинчатого 25БГ12-23М в рабочем состоянии рекомендуется иметь на складе ремкомплект. Чаще всего из строя выходят следующие элементы:
| Наименование запчасти / узла | Типичная причина износа / выхода из строя |
|---|
|
| Пластины (лопатки) | Абразивный износ из-за загрязненного масла, задиры из-за кавитации или работы на предельных давлениях. |
| Уплотнительные кольца и манжеты вала | Старение резины, воздействие несовместимых рабочих жидкостей, перегрев, механические повреждения при монтаже. |
| Торцевые распределительные диски | Износ рабочей поверхности из-за трения и загрязнений, приводящий к падению давления и увеличению внутренних утечек. |
| Подшипники вала | Выработка от длительной работы, попадание абразива, недостаточная смазка. |
| Пружины, прижимающие пластины (в некоторых конструкциях) | Усталость металла, потеря упругости. |
Варианты оформления заказа
Заказать насос пластинчатый 25БГ12-23М можно в различных конфигурациях, в зависимости от потребностей вашего предприятия:
Пример 1: Базовая поставка.
• Артикул/код заказа: 25БГ12-23М (стандартное исполнение, правое вращение).
• В комплекте: насос, паспорт изделия, сертификат соответствия ГОСТ.
• Назначение: прямая замена вышедшего из строя аналогичного насоса в гидросистеме пресса.
Пример 2: Комплект для модернизации гидростанции.
• Артикул/код заказа: 25БГ12-23М-К (комплект).
• Состав: насос, набор уплотнений для первой замены, крепежный комплект, схема обвязки.
• Назначение: создание новой или модернизация существующей насосной группы стационарной гидростанции.
Пример 3: Специальное исполнение.
• Артикул/код заказа: 25БГ12-23М-Л (левое вращение).
• Особенность: вал вращается против часовой стрелки со стороны привода.
• Назначение: интеграция в гидросистему со специфической кинематической схемой привода.
Для оформления заказа, уточнения наличия на складе и получения коммерческого предложения свяжитесь с нашими техническими специалистами через сайт https://777-gidra.ru или по контактным телефонам, указанным в разделе Контакты.
Информация о бренде, поставках и поддержке
Оборудование торговой марки ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы специализируемся на обеспечении промышленных предприятий надежными гидравлическими компонентами. На насос пластинчатый 25БГ12-23М предоставляется гарантия 12 месяцев с момента ввода в эксплуатацию. Наши инженеры готовы провести бесплатную техническую консультацию, помочь с подбором аналога под параметры вашей существующей системы и расчетом необходимой производительности.
Мы осуществляем оперативную доставку во все регионы России, включая Москву, Санкт-Петербург (Питер), Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Сроки поставки зависят от удаленности региона и составляют от 2 до 7 рабочих дней при наличии товара на складе. Для получения актуальной информации по стоимости, срокам и условиям поставки оставьте заявку на сайте.
