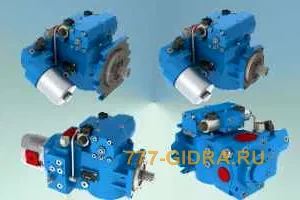

Описание и назначение серии регулируемых гидронасосов 416
Регулируемые гидронасосы 416 серии представляют собой современные аксиально-поршневые машины, предназначенные для преобразования механической энергии вращения вала от двигателя в энергию движения рабочей жидкости в гидросистеме. Уникальной особенностью изделий серии 416 является возможность бесступенчатого изменения рабочего объема от нуля до максимального значения, что позволяет гибко управлять производительностью системы без изменения частоты вращения приводного вала. Эти гидронасосы занимают ключевую позицию в создании эффективных гидростатических трансмиссий для мобильной и стационарной техники.
Модельный ряд включает в себя пять типоразмеров с различным рабочим объемом, что позволяет подобрать оптимальное решение для конкретных задач по давлению и подаче. Гидронасосы 416 серии производятся с учетом жестких требований к надежности и долговечности в условиях российских эксплуатационных реалий.
Основные габаритные и присоединительные характеристики
Компактная конструкция и рациональные габариты делают агрегаты данного ряда удобными для монтажа на различные виды техники. В таблице ниже представлены общие диапазоны размеров и весов для всех моделей, входящих в серию 416.
|
Параметр
|
Диапазон значений для серии
|
|
Код ТН ВЭД
|
8413 60 900 0
|
|
Приблизительная масса, кг
|
От 15 до 45 (зависит от модели и исполнения)
|
|
Типовые габаритные размеры (Д x Ш x В), мм
|
~250 x 200 x 200 – ~350 x 250 x 250
|
|
Тип присоединения
|
Фланцевое, на лапах. Присоединительные размеры по ГОСТ или ISO.
|
Для точных габаритных и присоединительных размеров каждой конкретной модели гидронасоса серии 416 рекомендуется обратиться к чертежам в технической документации.
Детальные технические характеристики регулируемых гидронасосов 416 серии
Выбор конкретной модели гидронасоса регулируемого 416 серии определяется требованиями гидросистемы по давлению, производительности и скорости вращения. В таблице систематизированы ключевые параметры для всех пяти моделей ряда.
|
Насос
|
416.0.28
|
416.0.71
|
416.0.90
|
416.0.110
|
416.0.125
|
|
Максимальный рабочий объем Vg max, см3/об
|
28
|
71
|
90
|
110
|
125
|
|
Номинальная частота вращения nnom, об/мин
|
2000
|
2000
|
2000
|
2000
|
2000
|
|
Максимальная частота вращения nmax, об/мин
|
4250
|
3050
|
3050
|
3000
|
3000
|
|
Номинальная подача Qnom, л/мин
|
53,20
|
134,9
|
171,00
|
156,75
|
178,37
|
|
Максимальная подача Qmax, л/мин
|
113,05
|
205,72
|
260,78
|
313,50
|
356,25
|
|
Номинальное давление ?Pnom, МПа
|
25
|
25
|
25
|
25
|
25
|
|
Максимальное рабочее давление ?Pmax, МПа
|
40
|
40
|
40
|
40
|
40
|
|
Пиковое давление ?Ppeak, МПа
|
45
|
45
|
40
|
40
|
40
|
Принцип работы и конструктивные особенности
Основу работы аксиально-поршневого гидронасоса 416 серии составляет механизм с наклонной шайбой. Вращение приводного вала передается на блок цилиндров, в котором расположены поршни. Опираясь на наклонную шайбу, поршни совершают возвратно-поступательное движение при вращении блока. В нейтральном положении (угол наклона шайбы равен нулю) ход поршней отсутствует, и подача жидкости равна нулю. При изменении угла наклона шайбы относительно оси вращения вала поршни начинают совершать ход, объем рабочих камер изменяется, происходит всасывание и нагнетание жидкости. Направление потока реверсируется при наклоне шайбы в противоположную сторону от нейтрали. Таким образом, бесступенчатое регулирование угла наклона обеспечивает точное и плавное изменение производительности насоса от нуля до максимума в обе стороны.
Загадка: Что может работать с нулевой подачей, но при этом быть полностью исправным? Ответ: Гидронасос 416 серии в нейтральном положении – он просто ждет команды наклонить шайбу и начать свою эффективную работу!
Условия эксплуатации, температурный режим и срок службы
Гидронасосы серии 416 рассчитаны на работу в широком диапазоне температур рабочей жидкости, рекомендованный интервал составляет от +20°С до +80°С. Качественное исполнение пар трения и применение износостойких материалов обеспечивают длительный ресурс агрегата. Срок службы напрямую зависит от соблюдения правил эксплуатации: поддержания чистоты рабочей жидкости в соответствии с классом чистоты по ISO, использования рекомендованных марок масел, соблюдения допустимых параметров давления и частоты вращения. При соблюдении всех условий ресурс до первого капитального ремонта может составлять несколько тысяч моточасов. Важной особенностью для российского рынка является совместимость с качественными отечественными минеральными маслами, соответствующими ГОСТ, например, маркам И-Г-А, И 20А и их аналогам.
Область применения и совместимое оборудование
Основное назначение регулируемых гидронасосов 416 серии – это работа в составе закрытых гидростатических трансмиссий (ГСТ) мобильных машин. Это делает их незаменимыми компонентами для следующей техники:
- Дорожно-строительная и коммунальная техника: мини-погрузчики, экскаваторы-погрузчики, асфальтоукладчики, катки.
- Сельскохозяйственные машины: комбайны, тракторы, косилки, опрыскиватели.
- Специальная и лесозаготовительная техника.
- Стационарные гидравлические приводы испытательных стендов, технологического оборудования.
- Мобильные буровые установки и манипуляторы.
Насосы данной серии оптимально сочетаются с регулируемыми или нерегулируемыми гидромоторами, аксиально-поршневой конструкцией, образуя компактный и эффективный силовой узел.
Ремонтопригодность и типовой ремонтный комплект
Конструкция гидронасоса 416 серии предусматривает возможность ремонта и восстановления. Наиболее подвержены износу детали, находящиеся в зоне трения и давления. Типовой ремонтный комплект (РК) может включать в себя следующие запасные части:
| Наименование запчасти |
Типовая причина замены |
| Комплект поршней с сапунками |
Износ рабочей поверхности, потеря герметичности. |
| Блок цилиндров |
Износ гнезд поршней или раковины распределителя. |
| Распределительная крышка (зеркало) |
Задиры, износ торцевой поверхности. |
| Уплотнительные кольца и манжеты |
Потеря эластичности, утечки масла. |
| Подшипники вала |
Выработка, появление люфта или шума. |
| Сальники вала |
Наружная течь масла. |
Для точного определения состава ремкомплекта необходимо указать полный шифр модели насоса. Ремонт может быть выполнен как в специализированной мастерской, так и в квалифицированных "полевых" условиях при наличии необходимого инструмента и запасных частей от ГИДРАВЛИКА.
Работа в экстремальных условиях
Регулируемые гидронасосы серии 416 адаптированы для работы в сложных условиях. При использовании соответствующих масел низкой вязкости и принятии мер по предварительному подогреву гидросистемы возможен запуск и работа при температурах окружающего воздуха до –40°С. Устойчивость к механическим загрязнениям обеспечивается за счет использования высококачественных фильтров тонкой очистки в системе. Конструктивная прочность корпуса и вала позволяет выдерживать значительные пиковые нагрузки, которые могут возникать в реальных условиях эксплуатации спецтехники.
Условное обозначение (шифр) моделей
Система обозначений насосов серии 416 интуитивно понятна: 416.X.XXX, где:
- 416 – обозначение базовой серии аксиально-поршневых регулируемых насосов.
- X – цифра, обозначающая вариант исполнения или модификацию (например, тип управления, наличие дренажа).
- XXX – числовое значение, указывающее на номинальный максимальный рабочий объем насоса в кубических сантиметрах на оборот (см³/об).
Пример: 416.0.110 – насос серии 416, базовое исполнение "0", с максимальным рабочим объемом 110 см³/об.
Пример оформления заказа
Для приобретения продукции, будь то гидронасосы серии 416 или запасные части к ним, вы можете указать следующую информацию в запросе:
1. Полный шифр изделия: например, Гидронасос регулируемый 416.0.90.
2. Необходимое количество.
3. Желаемые сроки поставки.
4. Город доставки (например, Челябинск, Самара, Омск).
Отправить заявку можно через форму обратной связи на сайте или связавшись с нами по контактам, указанным в разделе Контакты.
Поставки и доставка по России от ГИДРАВЛИКА
Компания ГИДРАВЛИКА обеспечивает прямые поставки регулируемых гидронасосов 416 серии и запасных частей к ним со склада в Екатеринбурге. Мы осуществляем оперативную доставку транспортными компаниями или собственной логистикой во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, а также другие города и населенные пункты. Мы гарантируем подлинность продукции, техническую консультацию и поддержку на всех этапах сотрудничества.
