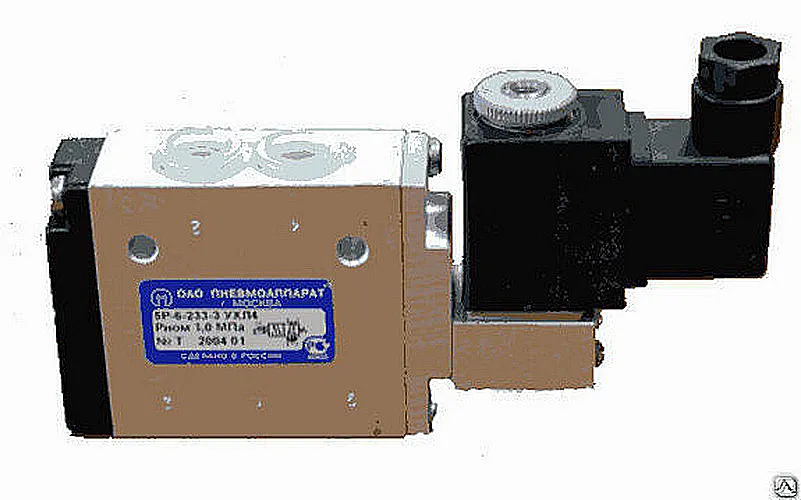

Пневмораспределитель 5Р6-233-3 — это пятилинейный двухпозиционный распределитель с электропневматическим односторонним управлением и пружинным возвратом. Устройство предназначено для оперативного изменения направления потоков сжатого воздуха в пневмоприводах станков, прессов, манипуляторов и другого промышленного оборудования. Основная функция данной модели — обеспечение надежного и точного переключения линий подачи и сброса давления в пневмосистеме.
Основные параметры и габариты
Конструкция пневмораспределителя 5Р6-233-3 отличается компактностью и надежностью. Масса устройства не превышает 0,77 кг. Типовой код ТН ВЭД для подобных изделий — 8481 80 000 0 (устройства для распределения жидкостей или газов), однако для точного определения кода при таможенном оформлении рекомендуется консультация со специалистом.
Спрашивает инженер наладчика у пневмораспределителя 5/2: «Почему ты такой принципиальный?» Тот отвечает: «С односторонним ЭПУ я всегда знаю, куда направлять усилие!»
Технические характеристики пневмораспределителя 5Р6-233-3
В таблице приведены ключевые эксплуатационные параметры модели 5Р6-233-3 и аналогичных изделий серии с условными проходами 10 и 16 мм.
| Параметр |
Значение для моделей 5Р-6(10,16)-233-3 |
| Условный проход, Dу |
6, 10, 16 мм |
| Тип присоединения |
Резьбовой, трубная резьба в корпусе |
| Номинальное рабочее давление |
1,0 МПа (10 бар) |
| Минимальное давление срабатывания |
Не более 0,2 МПа (2 бар) |
| Время полного включения |
Не более 0,063 с |
| Время полного выключения |
Не более 0,12 с |
| Максимальная частота переключений |
Не менее 300 циклов в минуту |
| Номинальное напряжение питания |
24 В постоянного тока, 110 В или 220 В переменного тока |
| Потребляемая мощность (постоянный ток) |
Не более 4,8 Вт |
| Масса, не более |
0,77 кг (для Dу=6 мм) |
Преимущества и особенности эксплуатации
Использование пневмораспределителя 5/2 с односторонним ЭПУ серии 5Р6-233-3 обеспечивает ряд технических и экономических выгод:
- Снижение простоев оборудования: высокая скорость срабатывания (до 0,063 с) и надежная конструкция минимизируют остановки производственных линий.
- Увеличение ресурса пневмосистемы: точное переключение потоков и совместимость с очищенным воздухом сокращают износ компонентов привода.
- Удобство интеграции: унифицированные резьбовые присоединения (например, К1/4" для модели Dу=6 мм) и компактные габариты упрощают монтаж в существующие системы.
- Стабильность работы в широком температурном диапазоне: климатическое исполнение УХЛ4 гарантирует работоспособность в условиях умеренного и холодного климата.
- Гибкость управления: возможность питания от различных источников постоянного и переменного тока позволяет адаптировать устройство под конкретные условия электрохозяйства предприятия.
Принцип работы в пневмосистеме
Пневмораспределитель 5Р6-233-3 функционирует как ключевой элемент управления. В исходном состоянии золотник под действием возвратной пружины находится в нейтральной позиции. При подаче управляющего электрического сигнала на катушку электромагнита создается электромагнитное усилие, которое перемещает золотник, перераспределяя потоки сжатого воздуха. Питание (линия P) подключается к рабочей линии (A или B), а вторая рабочая линия соединяется с глушителем (R или S). При снятии сигнала пружина возвращает золотник в исходное положение. Такая схема управления обеспечивает циклическую работу пневмоцилиндров или иных исполнительных механизмов.
Температурный режим и срок службы
Модель рассчитана на эксплуатацию в закрытых помещениях с искусственным регулированием климатических условий (категория размещения 4). Допустимый диапазон температур окружающей среды определяется исполнением УХЛ4 и обычно составляет от -40°C до +40°C, при условии отсутствия конденсации влаги. Ресурс работы пневмораспределителя 5Р6-233-3 напрямую зависит от качества подготовки рабочей среды — сжатый воздух должен быть очищен не грубее 10 класса по ГОСТ 17433 и содержать распыленное масло вязкостью 10–35 сСт при 50°C. Режим работы — длительный, с частыми циклическими переключениями до 300 циклов в минуту. Своевременная замена фильтров и соблюдение регламента сервисного обслуживания существенно продлевают межремонтный период.
Область применения и совместимое оборудование
Пятилинейный распределитель 5/2 с односторонним ЭПУ широко применяется в различных отраслях промышленности для автоматизации процессов:
- Металлообработка: управление зажимными патронами, подачей СОЖ, перемещением суппортов на станках ЧПУ.
- Прессовое оборудование: управление циклами штамповки, вырубки, запрессовки.
- Сборочные линии и робототехника: позиционирование манипуляторов, захватов, поворотных механизмов.
- Пищевая и упаковочная промышленность: приводы дозаторов, клапанов, систем маркировки.
- Деревообработка: управление пневмоприводами подачи заготовок, откидными упорами, тормозными системами.
Состав типового ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмораспределителя 5Р6-233-3 рекомендуется периодически проверять состояние следующих компонентов, подверженных естественному износу:
| Наименование детали |
Типичная причина износа |
| Уплотнительные манжеты и кольца золотника |
Абразивный износ из-за загрязнений в воздухе, потеря эластичности при низких температурах или от масла. |
| Возвратная пружина |
Усталость металла при многократных циклах сжатия, особенно при работе на предельной частоте. |
| Катушка электромагнита |
Перегрев при длительном включении или колебаниях напряжения в сети. |
| Поверхность золотника |
Зазоры и задиры из-за недостаточной смазки или попадания твердых частиц. |
Для оперативного ремонта рекомендуется приобретать специализированные ремонтные наборы, включающие уплотнения и пружины.
Типичные ошибки при подборе пневмораспределителя
Чтобы избежать преждевременного выхода из строя или некорректной работы, при выборе модели 5Р6-233-3 или ее аналогов учитывайте следующие аспекты:
- Выбор исключительно по типу резьбы (К1/4") без учета требуемого расхода воздуха (условного прохода) и рабочего давления в системе.
- Игнорирование температуры окружающей среды и класса очистки воздуха, что приводит к заклиниванию золотника или ускоренному износу уплотнений.
- Применение распределителя с односторонним ЭПУ в системах, где требуется фиксация золотника в двух рабочих позициях (необходим распределитель с двухсторонним управлением).
- Несоответствие номинального напряжения питания катушки (24В, 110В, 220В) параметрам источника управления на объекте.
Расшифровка условного обозначения модели
Маркировка 5Р6-233-3 содержит всю необходимую информацию для специалиста:
- 5Р — пятилинейный пневмораспределитель.
- 6 — условный проход 6 мм.
- 2 — число рабочих позиций (2, для двухпозиционного).
- 3 — вид управления: электропневматическое.
- 3 — способ управления: одностороннее с пружинным возвратом.
- УХЛ4 — климатическое исполнение и категория размещения.
Например, модель 5Р10-232-3 будет иметь условный проход 10 мм и двухстороннее электропневматическое управление.

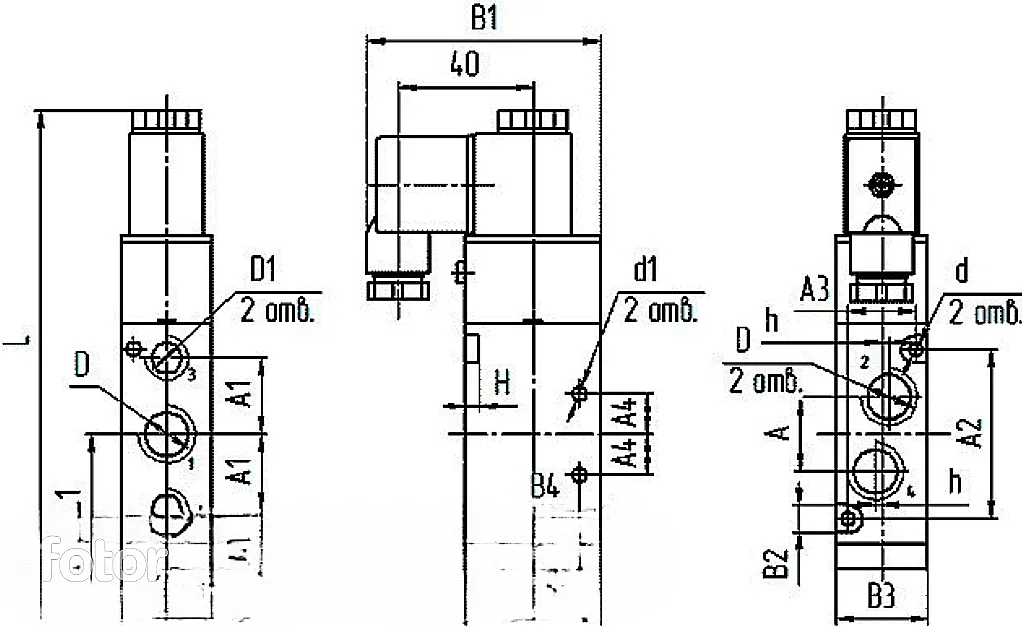

Габаритные и присоединительные размеры
Для корректного монтажа пневмораспределителя 5/2 5Р6-233-3 и проверки совместимости с существующим оборудованием используйте данные из таблицы. Измерения приведены в миллиметрах.
| Обозначение модели |
D (порт P) |
D1 (порт R/S) |
L (длина) |
H (высота) |
Масса, кг, не более |
| 5Р-6-233-3 |
G1/4-A |
G1/8-A |
118 |
67 |
0,77 |
| 5Р-10-233-3 |
G3/8-A |
G1/4-A |
135,5 |
69 |
1,1 |
| 5Р-16-233-3 |
G1/2-A |
G1/2-A |
169 |
74 |
1,8 |
Изображение 1: Пневмораспределитель 5Р6-233-3, вид сверху с указанием основных габаритных размеров.
Изображение 2: Пневмораспределитель 5Р6-233-3, вид сбоку, демонстрирующий расположение резьбовых портов для подключения линий.
Примеры заказа и модификации
В зависимости от требований вашей пневмосистемы можно выбрать одну из следующих конфигураций:
- Базовая модель: Пневмораспределитель 5Р6-233-3 (24В) УХЛ4 — для систем управления с источниками постоянного тока 24 В.
- Под напряжение промышленной сети: Модификация 5Р6-233-3 (220В) УХЛ4 — для прямого подключения к сети переменного тока 220 В.
- Для увеличенного расхода воздуха: Модель 5Р10-233-3 (24В) УХЛ4 с условным проходом 10 мм и резьбой G3/8" для магистрали питания.
Для уточнения наличия и оформления заказа используйте форму на сайте или свяжитесь с техническим специалистом.
