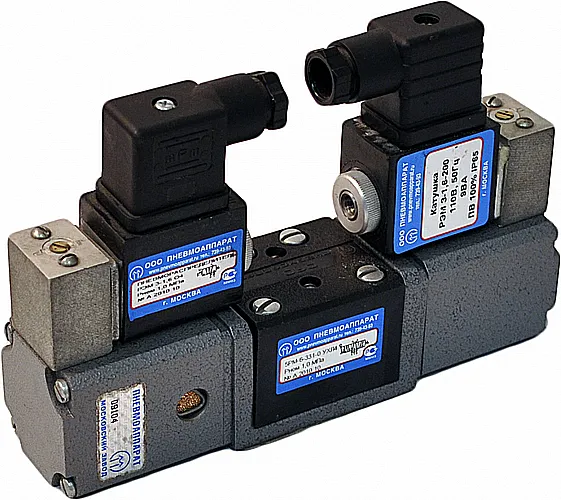

5РМ6-331-0 - Пневмораспределитель 5/3 с односторонним ЭПУ УХЛ4 (Ду=6мм, К1/4,стыковое)

Модель 5РМ6-331-0 представляет собой пятилинейный трехпозиционный пневмораспределитель, предназначенный для изменения направления потоков сжатого воздуха в системах промышленного оборудования. Управление осуществляется односторонним электропневматическим способом с возвратом пружиной. Основная функция устройства – коммутация рабочих линий пневмоцилиндров, пневмомоторов и других приводов. Изделие обеспечивает стабильную работу в ответственных гидравлических и пневматических контурах станков, прессов и автоматических линий.

Вес, габариты и параметры поставки

Изделие 5РМ6-331-0 относится к серии распределителей с условным проходом 6 мм и стыковым монтажом. Его масса составляет 1,16 кг. Климатическое исполнение УХЛ4 (умеренно-холодный климат, категория размещения 4) обеспечивает надежную эксплуатацию в отапливаемых помещениях. Код ТН ВЭД, под который подпадает данное оборудование, – 8481 20 000 0 (прочие клапаны пневматические).

Бригадир спрашивает механика: «Ну что, установил новый пневмораспределитель 5/3?». Механик в ответ: «Установил. Теперь он в положении «все порты закрыты», я в положении «все непонятно», а давление в положении «нулевое» – как и мой энтузиазм».
– Тогда включи его односторонним ЭПУ!
– Включил. Теперь пневмораспределитель работает, а у меня осталось два положения: «ищу документацию» и «жду кофе».

Технические характеристики распределителя 5РМ6-331-0

Ключевые эксплуатационные параметры определяют надежность и производительность распределителя в контуре. Особенность данной модификации – сочетание электропневматического управления с высокой пропускной способностью и трехпозиционной центральной схемой.

Преимущества и особенности эксплуатации

Выбор пневмораспределителя модели 5РМ6-331-0 обусловлен рядом технических и эксплуатационных выгод, которые напрямую влияют на надежность всей пневмосистемы.

Снижение простоев оборудования. Высокая надежность золотниковой конструкции и стойкость к вибрациям обеспечивают долгий срок службы без отказов, минимизируя незапланированные остановки производственных линий.

Увеличение ресурса системы. Совместимость с очищенным и смазанным воздухом, а также точное изготовление каналов снижают абразивный износ уплотнений и внутренних поверхностей, продлевая межсервисные интервалы.

Удобство монтажа и замены. Стандартизированная стыковая поверхность ИСО 5599/1 позволяет быстро устанавливать распределитель на типовые плиты или использовать его в составе насосных групп без сложной адаптации.

Стабильность работы при переменных давлениях. Устройство сохраняет работоспособность в широком диапазоне давлений от 0,2 МПа до 1,0 МПа, обеспечивая точное и быстрое переключение линий даже при нестабильном питании от компрессора.

Совместимость с типовым промышленным оборудованием. Конструкция и параметры распределителя позволяют интегрировать его в гидравлические и пневматические схемы большинства станков, прессов, манипуляторов и роботизированных комплексов, используемых на российских предприятиях.

Принцип работы в составе пневматической системы

Пневмораспределитель 5РМ6-331-0 построен по золотниковой схеме. Сжатый воздух от сети (порт P) подается на центральный канал. В исходном (нейтральном) положении, когда электромагнит обесточен, золотник под действием возвратной пружины смещен так, что порты А и В соединены с выхлопными линиями (R, S), а питание Р перекрыто – это соответствует трехпозиционной схеме «все закрыто» или «среднее положение». При подаче управляющего электрического сигнала на катушку электропневматического преобразователя (ЭПУ) создается управляющее давление, которое перемещает золотник. В зависимости от типа управления, поток перенаправляется: например, линия P соединяется с А, а В – с выхлопом S, что приводит к движению пневмоцилиндра в одном направлении. При снятии сигнала пружина возвращает золотник в исходное состояние. Такая схема, обозначаемая как 5/3 (5 линий, 3 положения), обеспечивает точное позиционирование исполнительных механизмов и их фиксацию в промежуточных точках.

Температурный режим работы и срок службы

Работа распределителя допускается при температуре окружающей среды и рабочей среды от +5°C до +50°C. При отрицательных температурах требуется применение специальных морозостойких исполнений и зимних масел. Устройство рассчитано на эксплуатацию в режиме непрерывной работы с циклической нагрузкой до 300 срабатываний в минуту. Ресурс работы напрямую зависит от качества подготовки воздуха: соблюдение требований к фильтрации (не грубее 10 класса), влагоотделению и смазке является обязательным условием. Отсутствие смазки или наличие твердых частиц в потоке приводит к ускоренному износу золотника и уплотнений, сокращая межремонтный интервал. При соблюдении технических условий и регулярном обслуживании ресурс может составлять несколько миллионов циклов.

Области применения и совместимое оборудование

Данный тип пневмораспределителя нашел широкое применение в различных отраслях промышленности благодаря своей надежности и универсальности. Он используется для управления двухсторонними пневмоцилиндрами, поворотными приводами, пневмозахватами и другими исполнительными устройствами.

– Металлорежущие и деревообрабатывающие станки с ЧПУ (управление зажимными механизмами, сменой инструмента, защитными кожухами).
– Прессовое оборудование (гидравлические и механические прессы).
– Узлы автоматических и полуавтоматических сборочных линий.
– Подъемно-транспортные механизмы, манипуляторы, промышленные роботы.
– Специализированная строительная и дорожная техника, где требуется пневматическое управление вспомогательными функциями.
– Испытательные стенды и технологические стенды для отработки гидравлических и пневматических систем.

Стыковое присоединение позволяет легко монтировать этот пневмораспределитель как одиночно, так и в составе многосекционных блоков на коллекторных плитах, создавая компактные управляющие гидростанции или пневмошкафы.

Состав ремкомплекта и быстровозводимые узлы

Для обеспечения длительной эксплуатации и быстрого восстановления работоспособности рекомендуется иметь в наличии ремонтный комплект. Наиболее подвержены износу элементы, контактирующие с движущимся золотником и рабочим воздухом.

Типичные ошибки при подборе пневмораспределителя

Неправильный выбор компонента ведет к нестабильной работе, повышенному износу или аварийной ситуации. Чтобы избежать этого, обратите внимание на следующие моменты:

Ошибка 1: Выбор только по типу резьбы (К1/4), без учета давления и расхода. Даже при правильном присоединении, если пропускная способность распределителя (0,8 м³/ч) ниже потребного расхода цилиндра, скорость его движения будет недостаточной, а сам пневмораспределитель станет работать с перегрузкой.

Ошибка 2: Игнорирование температурного диапазона. Установка стандартного пневмораспределителя УХЛ4 в неотапливаемом цеху или на уличной установке при отрицательных температурах приведет к замерзанию конденсата в каналах, заклиниванию золотника и выходу из строя уплотнений.

Ошибка 3: Пренебрежение требованием к типу рабочей среды. Подача на устройство неочищенного воздуха, перегретого или абсолютно сухого (без смазки) резко сокращает ресурс. Даже кратковременная работа на «сухом» воздухе может привести к прихвату золотника.

Расшифровка условного обозначения модели 5РМ6-331-0

Индекс изделия несет полную информацию о его конструкции и параметрах. Логика обозначения позволяет техническому специалисту однозначно определить тип устройства.

5РМ – Тип устройства: пятилинейный пневмораспределитель.
6 – Условный проход, Ду = 6 мм.
331 – Пневмосхема и тип управления:
    3 – Трехпозиционный распределитель.
    3 – Способ управления: электропневматический, односторонний.
    1 – Тип возврата в исходное положение: пружинный.
0 – Способ присоединения: стыковое без плиты (монтаж непосредственно на коллектор или переходную плиту с ответной стыковой поверхностью ИСО 5599/1).

Климатическое исполнение УХЛ4 указывается отдельно.

Вид со стороны подключения: видна стыковая поверхность с разметкой портов (P, A, B, R, S) и местами крепления.

Боковой вид: корпус распределителя с установленным блоком одностороннего электропневматического управления (ЭПУ). Габаритные размеры для оценки места установки.

Габаритные и присоединительные размеры

Для проверки совместимости с уже установленным оборудованием или проектируемой плитой необходимо свериться с размерами стыковой поверхности, которая стандартизирована под ИСО 5599/1 для размера 1. Это гарантирует как геометрическую совместимость, так и правильное совпадение каналов для прохода воздуха. Монтажные отверстия расположены в соответствии со стандартом, что позволяет использовать типовые крепежные элементы. При замене аналога от другого производителя, но также соответствующего ИСО 5599/1, размер 1, механическая установка не вызовет затруднений.

Примеры оформления заказа на распределители типа 5РМ-6

Для упрощения процесса заказа рассмотрим несколько типовых вариантов, которые помогут техническому специалисту сформулировать запрос.

Пример 1. Базовая модель для замены.
Запрос: Пневмораспределитель 5РМ6-331-0 УХЛ4. Необходима полная техническая документация и схема подключения.

Пример 2. Модель с другим типом управления.
Запрос: Пневмораспределитель серии 5РМ-6, схема 5/2 (двухпозиционный), с двухсторонним электропневматическим управлением, Ду=6 мм, стыковое подключение. Подобрать аналог с учетом давления 0,8 МПа.

Пример 3. Комплексная поставка.
Запрос: Пневмораспределитель 5РМ6-331-0 УХЛ4 в количестве 5 шт., плюс ремкомплект (уплотнения золотника и манжеты корпуса) на 2 шт. Требуется поставка в г. Екатеринбург.

Для заказа или технической консультации воспользуйтесь формой на сайте или свяжитесь с нашими специалистами. Поставка осуществляется по всей России и в страны СНГ.

Компания «ГИДРАВЛИКА» является официальным поставщиком оборудования бренда «ГИДРАВЛИК» на территории России. Мы обеспечиваем техническую поддержку, помощь в подборе аналогов под существующие системы, а также поставки в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы РФ и СНГ. Наша цель – минимизировать ваши простои за счет быстрого и точного подбора компонентов.

Для подбора аналога, уточнения наличия на складе или оформления заявки на пневмораспределитель 5РМ6-331-0 со стыковым подключением, свяжитесь с нами через сайт https://777-gidra.ru или по указанным в разделе «Контакты» телефонам.
