Пневмораспределитель 5РМ6-331-1 представляет собой пятилинейный трехпозиционный распределитель золотникового типа с электропневматическим управлением и пружинным возвратом в нейтральное положение. Основная функция устройства – дистанционное управление потоками сжатого воздуха в пневмосистемах станков, прессового и технологического оборудования.
Описание и назначение изделия
Модель 5РМ6-331-1 предназначена для встраивания в пневмосистемы промышленного оборудования, где требуется точное и надежное переключение потоков рабочей среды. Устройство выполнено в климатическом исполнении УХЛ4 и предназначено для работы в отапливаемых производственных помещениях. Габаритные размеры и вес варьируются в зависимости от конкретной модификации и типа присоединения (с плитой или без).
| Параметр |
Значение |
| Примерный вес модели (базовый вариант) |
около 1,16 кг |
| Габаритные размеры (высота х ширина х глубина) |
Зависит от исполнения; ориентировочно от 120х80х80 мм |
| Код ТН ВЭД |
8481 20 900 9 |
Наладчик спрашивает у инженера: — Почему этот пневмораспределитель 5/3 с односторонним ЭПУ все время возвращается в нейтраль?
— Потому что у него, в отличие от тебя, есть внутренний стержень и чувство ответственности за всю систему!
Технические характеристики
Ключевые параметры пневмораспределителя 5РМ6-331-1 определяют область его безопасной и эффективной эксплуатации.
| Параметр |
Значение |
| Условный проход (Ду) |
6 мм |
| Номинальное рабочее давление |
до 1,0 МПа (10 бар) |
| Минимальное рабочее давление |
0,2 МПа (2 бар) |
| Минимальное давление управления |
Не требуется (электропневматическое управление) |
| Пропускная способность (при номинальных условиях) |
0,8 м³/ч |
| Максимальная частота переключений |
300 циклов в минуту |
| Время срабатывания (включение/выключение), не более |
0,063 с / 0,063 с |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
| Температурный диапазон работы |
Определяется климатическим исполнением УХЛ4 (от -60°С до +40°С для хранящихся изделий, эксплуатация в отапливаемых помещениях) |
| Напряжение питания катушки |
24, 110, 220 В (постоянного или переменного тока) |
| Номинальная потребляемая мощность |
7 Вт (постоянный ток) / 9 Вт (переменный ток) |
| Тип присоединения пневмолиний |
Трубное, резьба К1/4 (наружная коническая резьба 1/4 дюйма) |
| Монтажная поверхность |
Стыковая по стандарту ISO 5599/1, размер 1 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 5РМ6-331-1 обеспечивает ряд технических и эксплуатационных преимуществ для промышленных предприятий.
- Высокая надежность и ресурс работы. Конструкция с цилиндрическим золотником и качественные уплотнения рассчитаны на интенсивную эксплуатацию до 300 переключений в минуту, что снижает частоту сервисного обслуживания и простои оборудования.
- Универсальность подключения и монтажа. Стандартизированная стыковая поверхность ISO 5599/1 и трубное присоединение К1/4 обеспечивают быструю интеграцию в типовые гидро- и пневмосистемы, а также совместимость с широким спектром оборудования.
- Стабильность работы в широком диапазоне давлений. Устройство сохраняет работоспособность при давлении от 0,2 до 1,0 МПа, что позволяет использовать его в системах с переменной нагрузкой.
- Электропневматическое управление. Односторонний соленоид обеспечивает дистанционное и точное переключение, интегрируясь в системы автоматики. Пружинный возврат в нейтральную позицию повышает безопасность системы при сбоях в электропитании.
- Адаптированность к российским условиям. Климатическое исполнение УХЛ4 гарантирует сохранность изделия при транспортировке и хранении в условиях российского климата.
Принцип работы в составе пневмосистемы
Пятилинейный пневмораспределитель 5/3 имеет пять присоединительных отверстий (портов): вход давления (P), два рабочих выхода (A, B), два выхода на выхлоп (R, S). В нейтральном (среднем) положении золотника, под действием возвратных пружин, все каналы перекрыты или соединены по определенной схеме (в зависимости от типа центрального положения). При подаче напряжения на электромагнитную катушку пилотного клапана срабатывает электропневматическое управление (ЭПУ), которое открывает доступ сжатого воздуха в полость управления основного золотника. Золотник смещается, изменяя путь потока воздуха от входа P к одному из рабочих выходов A или B, при этом противоположный рабочий выход соединяется с соответствующей линией выхлопа. После снятия сигнала с катушки пилотный клапан закрывается, давление в полости управления сбрасывается, и возвратные пружины перемещают золотник пневмораспределителя 5РМ6-331-1 обратно в нейтральное положение.
Температурный режим и ресурс
Изделие предназначено для эксплуатации в отапливаемых производственных помещениях. Допустимый диапазон температур окружающей среды и рабочей среды определен климатическим исполнением УХЛ4. Ресурс работы пневмораспределителя напрямую зависит от качества подаваемого сжатого воздуха. Несоблюдение требований к фильтрации (не грубее 10 класса) и смазке (масло вязкостью 10–35 мм²/с при 50°C) приводит к ускоренному износу золотника и уплотнений, снижая межсервисный интервал.
Область применения
Данный тип пневмораспределителя с электропневматическим управлением широко используется в различных отраслях промышленности для управления исполнительными механизмами:
- Станочное оборудование (токарные, фрезерные, шлифовальные станки) для управления зажимными устройствами, патронами, механизмами подачи.
- Прессовое и штамповочное оборудование для управления цилиндрами.
- Сборочные и монтажные автоматические линии.
- Упаковочное и фасовочное оборудование.
- Строительная и дорожная техника с пневматическими системами управления (в защищенных от внешней среды блоках).
Состав ремкомплекта и часто заменяемые узлы
Для обслуживания и ремонта пневмораспределителя 5РМ6-331-1 рекомендуются ремкомплекты, включающие наиболее изнашиваемые детали. Комплектация может различаться у разных производителей.
| Наименование детали / узла |
Причина возможного износа или выхода из строя |
| Комплект уплотнительных манжет и колец золотника |
Естественный износ от трения, воздействие примесей в воздухе, недостаточная смазка. |
| Возвратные пружины |
Усталость металла при большом количестве циклов срабатывания. |
| Электромагнитная катушка управления |
Перегрев из-за превышения напряжения, обрыв обмотки, механическое повреждение. |
| Уплотнения пилотного клапана |
Износ от частых срабатываний, загрязнение. |
| Корпусные уплотнительные прокладки |
Потеря эластичности со временем, перетяжка при монтаже. |
Типичные ошибки при подборе
Некорректный выбор пневмораспределителя 5/3 может привести к нестабильной работе системы или преждевременному отказу.
- Игнорирование минимального рабочего давления. Подключение к системам с давлением ниже 0,2 МПа (2 бар) приведет к неполному срабатыванию золотника.
- Несоответствие типа и чистоты рабочей среды. Подача неочищенного воздуха без масляного тумана или, наоборот, с чрезмерным содержанием влаги или абразивных частиц резко сокращает ресурс.
- Неправильный подбор по условному проходу (Ду) и пропускной способности. Установка распределителя с недостаточным проходом создаст гидравлическое сопротивление и не обеспечит требуемую скорость срабатывания пневмоцилиндров.
- Неверный выбор напряжения питания катушки. Подключение к сети с напряжением, отличным от номинального (24, 110, 220 В), ведет к выходу из строя электромагнита.
- Неучет типа центрального положения. В модели 331-1 схема нейтрального положения может отличаться от требуемой для конкретного технологического цикла.
Условное обозначение (шифр) модели
Маркировка 5РМ6-331-1 содержит всю необходимую информацию о типе и характеристиках устройства:
- 5РМ – тип изделия: пятилинейный пневмораспределитель.
- 6 – условный проход (Ду), мм.
- 331 – трехзначный код пневмосхемы. Первая цифра (3) часто указывает на трехпозиционность, последующие две (31) определяют конкретную конфигурацию каналов в разных позициях золотника.
- 1 – код способа присоединения: «1» – стыковое с плитой (с монтажным комплектом). «0» – стыковое без плиты.
- УХЛ4 – климатическое исполнение (умеренно1холодный климат) и категория размещения 4 (для эксплуатации в отапливаемых помещениях).

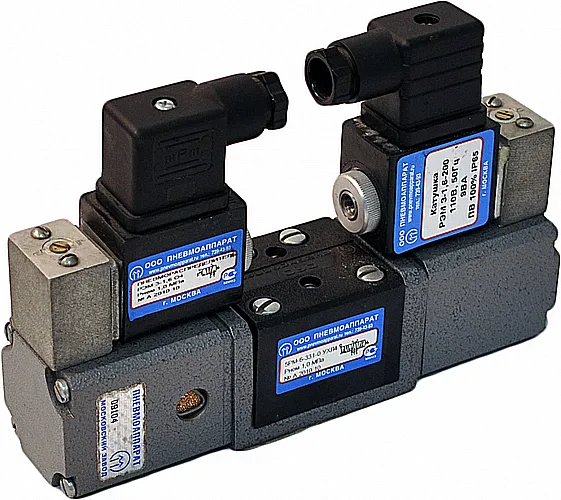

Внешний вид модели 5РМ6-331-1. Видны электромагнитная катушка управления и присоединительные порты с трубной резьбой.
Габаритный чертеж и схема присоединения пневмораспределителя 5РМ6-331-1. Указаны монтажные размеры для интеграции в систему.
Совместимость и монтаж
Пневмораспределитель 5РМ6-331-1 с односторонним ЭПУ имеет стандартную монтажную поверхность ISO 5599/1 (Размер 1), что обеспечивает механическую совместимость с широким спектром монтажных плит и базовых элементов. Присоединительная резьба K1/4 (наружная коническая) является распространенным стандартом для трубных соединений в пневматике среднего давления. Перед установкой необходимо сверить габаритные чертежи и условия по минимальному давлению управления с параметрами существующей системы.
Примеры заказа и поставки
При оформлении заказа на пневмораспределитель необходимо указать полное обозначение, включая напряжение питания катушки, которое выбирается отдельно.
- Базовый вариант: 5РМ6-331-1-УХЛ4, катушка на 24 В постоянного тока (DC).
- Для сетей 220В: 5РМ6-331-1-УХЛ4, катушка на 220 В переменного тока (AC).
- Исполнение без монтажной плиты: 5РМ6-331-0-УХЛ4 (цифра «0» вместо «1» в конце основного индекса).
