Гидромотор Г15-21

Гидромотор Г15-21 – это высокотехнологичный гидравлический привод аксиально-поршневого типа, предназначенный для преобразования энергии потока рабочей жидкости во вращательное движение вала. Данный агрегат обеспечивает точное и плавное регулирование скорости в широком диапазоне, что делает его ключевым компонентом в автоматизированных гидравлических системах станков, мобильной и дорожной техники, где требуется высокая динамика и надежность. Конструкция гидромотора Г15-21 оптимизирована для длительной работы в условиях переменных нагрузок и частого реверсирования.

Описание и ключевые параметры

Основная функция гидромотора Г15-21 – создание управляемого крутящего момента на выходном валу за счет подводимого потока масла под давлением. Его применение эффективно в гидроприводах подач, механизмах поворота, приводах транспортеров и другом технологическом оборудовании. Агрегат характеризуется высокой удельной мощностью, компактностью и возможностью интеграции в системы с различным типом рабочей среды.

Масса, габариты и таможенный код

Компактные размеры и оптимальный вес облегчают монтаж и интеграцию агрегата в существующие схемы. Масса агрегата составляет 4,0 кг. Код ТН ВЭД для данной номенклатуры: 8412.29.000.0 – гидравлические двигатели и моторы прочие.

Инженер спрашивает у гидромотора Г15-21: «Почему ты такой надежный?» – «Потому что у меня все вращение – от сердца, то есть от поршней!»

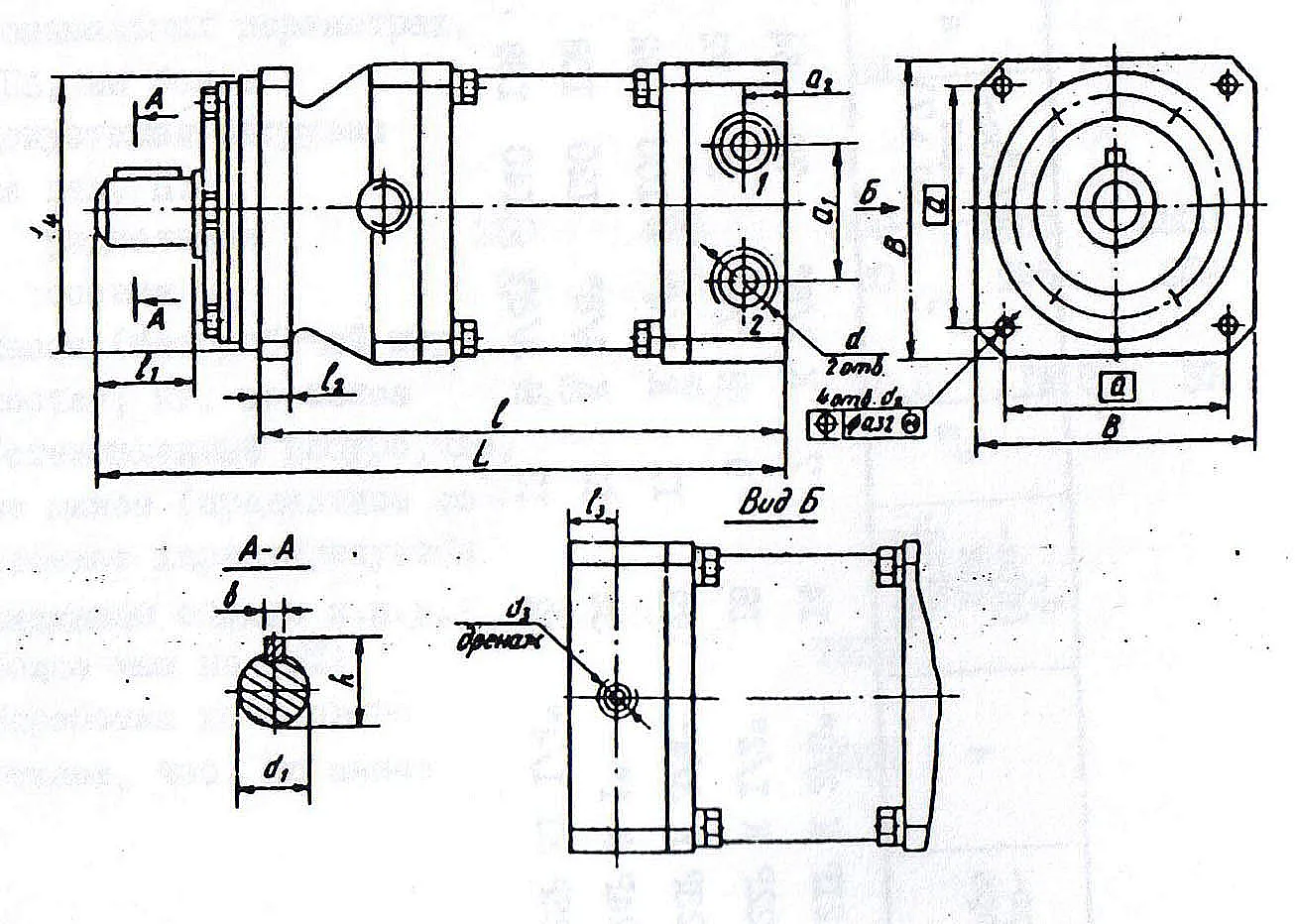

Рис. 1: Общий вид и габаритные размеры гидромотора Г15-21 от бренда ГИДРАВЛИК.

Детальные технические характеристики

Параметры гидромотора Г15-21 обеспечивают его стабильную работу в составе гидростанций и насосных групп различного назначения.

Преимущества и особенности эксплуатации

Выбор гидромотора Г15-21 для комплектации оборудования дает ряд эксплуатационных преимуществ:

Высокая надежность и увеличенный ресурс. Конструкция с гидравлической компенсацией зазоров и антикоррозионным покрытием рабочих поверхностей обеспечивает долговечность даже при циклических нагрузках.

Отличная ремонтопригодность. Агрегат легко обслуживается, основные изнашиваемые компоненты (уплотнения, манжеты) доступны для замены, что минимизирует время простоя оборудования.

Универсальное подключение и компактность. Стандартизированные присоединительные размеры (резьба КЗ/8", К1/8") и небольшие габариты позволяют выполнить монтаж в ограниченном пространстве, включая замену аналогичных приводов других марок.

Стабильность давления и производительности. Аксиально-поршневая схема гарантирует высокий объемный КПД и точное поддержание заданных параметров скорости и момента в широком диапазоне давлений.

Широкий температурный диапазон работы. Возможность запуска и стабильной работы при отрицательных температурах расширяет область применения на открытые площадки и неотапливаемые цеха.

Конструкция и принцип функционирования

В основе работы гидромотора Г15-21 лежит аксиально-поршневой принцип. Рабочая жидкость под давлением подается через распределительный узел в цилиндры блока, заставляя поршни совершать возвратно-поступательное движение. Наклонный диск (шайба) преобразует это линейное движение поршней во вращение блока цилиндров и, соответственно, выходного вала. Герметичность камер обеспечивается уплотнительными кольцами, рассчитанными на работу с гидравлическими маслами. Такая схема обеспечивает минимальный уровень пульсаций момента и плавный ход.

Режимы работы, ресурс и влияние условий эксплуатации

Гидромотор Г15-21 рассчитан на эксплуатацию в широком температурном диапазоне: от -40°C до +80°C. Допускается работа в режимах непрерывной нагрузки, а также при частых пусках и реверсах (до 1200 циклов в час). Расчетный ресурс до капитального ремонта составляет 10 000 часов при соблюдении основных условий: использование рекомендованных масел с требуемой чистотой (уровень фильтрации не грубее 25 мкм), своевременное обслуживание и соблюдение предельных параметров по давлению и нагрузке на вал. На ресурс напрямую влияет качество фильтрации масла в системе.

Область применения и типовое оборудование

Данный гидравлический привод нашел применение в различных отраслях промышленности и сервиса:

Промышленное оборудование: приводы подачи и позиционирования в металлорежущих станках, гибочных прессах, промышленных роботах-манипуляторах.

Мобильная и дорожная техника: гидроприводы рабочих органов асфальтоукладчиков, дорожных катков, систем поворота малогабаритной спецтехники.

Сельскохозяйственные машины: приводы механизмов опрыскивателей, сеялок, ворошилок и другого навесного оборудования.

Гидростанции и насосные группы: в качестве привода вспомогательных механизмов в стационарных и мобильных гидравлических установках.

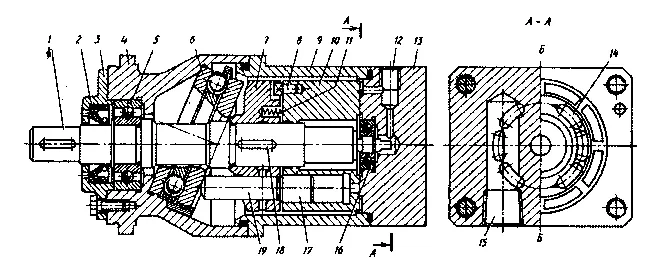

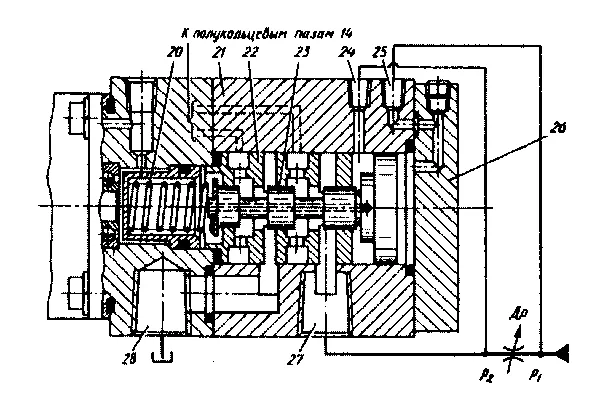

Рис. 2-3: Схемы подключения и внутренней рабочей схемы гидромотора Г15-21.

Состав ремкомплекта и часто заменяемые детали

Для поддержания работоспособности гидромотора Г15-21 рекомендуется иметь запас типовых изнашиваемых элементов. Основные выходящие из строя узлы связаны с условиями эксплуатации: загрязненность масла, перегрузки по давлению, механические повреждения.

Логика условного обозначения модели

Шифр модели Гидромотор Г15-21 структурирован для упрощения подбора: литера «Г» обозначает тип изделия – гидромотор. Цифры «15» указывают на рабочий объем в кубических сантиметрах на один оборот. Индекс «21» определяет конструктивное исполнение конкретной серии – в данном случае это базовая реверсивная модификация. Дополнительная литера «Р» (например, в модели Г15-21Р) может обозначать наличие ручного регулятора, а «У» (Г15-21-У) – усиленное исполнение уплотнений для тяжелых условий.

Типичные ошибки при техническом подборе

При выборе гидропривода для замены или проектирования новой системы следует избегать следующих распространенных ошибок:

Ориентация только на присоединительные размеры. Совпадение резьбы не гарантирует совместимость по расходу, давлению и крутящему моменту.

Игнорирование типа рабочей среды. Использование несовместимых жидкостей (например, на водной основе или с высокой агрессивностью) может привести к быстрому выходу из строя уплотнений.

Неучет реального температурного диапазона. Установка мотора, рассчитанного на умеренный климат, в систему, работающую на открытом воздухе в северных регионах.

Пренебрежение нагрузкой на выходной вал. Подключение к валу механизма, создающего радиальную или осевую нагрузку выше паспортных значений (250 Н и 25 Н соответственно), ведет к ускоренному износу подшипников и деформации вала.

Варианты оформления заказа

Для корректного заказа необходимо указать точное обозначение требуемой модификации:

Пример 1 (Базовая поставка): Гидромотор Г15-21. Стандартное исполнение для реверсивного привода с номинальным давлением 6.3 МПа.

Пример 2 (Исполнение с регулятором): Гидромотор Г15-21Р. Модификация с возможностью ручного регулирования расхода/скорости.

Пример 3 (Усиленное исполнение): Гидромотор Г15-21-У. Комплектация с уплотнениями, устойчивыми к повышенным температурам и абразивному износу, для работы в условиях высокой запыленности.

Для получения коммерческого предложения и уточнения сроков вы можете оставить заявку на сайте или проконсультироваться с инженером.

Сервис, доставка и заключение

Бренд ГИДРАВЛИК представлен на рынке компанией «ГИДРАВЛИКА», которая осуществляет прямые поставки гидравлического оборудования с собственных производственных мощностей. Мы гарантируем оригинальное качество, полное соответствие технической документации и оперативную отгрузку со складов в Новосибирске и Екатеринбурге. Доставка гидромотора Г15-21 осуществляется транспортными компаниями во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы предоставить бесплатную техническую консультацию по подбору аналога под вашу существующую гидросистему и схему подключения.
