Блок кондиционирования БК-6-1 представляет собой комбинированный узел, предназначенный для комплексной подготовки сжатого воздуха в пневматических приводах промышленного оборудования. Состоит из блока подготовки воздуха П-ФРК-6 и маслораспылителя ПМ-6. Обеспечивает очистку, осушение, регулировку давления и дозированную смазку воздушного потока, повышая надёжность и ресурс пневмокомпонентов.
Описание и назначение блока БК-6-1
Изделие предназначено для оснащения пневматических систем станков, прессов, манипуляторов и другой промышленной техники. Основная задача блока кондиционирования — преобразование сжатого воздуха из магистрали в готовый к работе, с заданными параметрами чистоты, давления и влагосодержания, а также его смазка для уменьшения износа движущихся частей.
Габариты, масса и код ТН ВЭД
Устройство характеризуется компактными размерами, удобными для монтажа в ограниченном пространстве. Масса изделия не превышает 0,98 кг. Для таможенного оформления используется Код ТН ВЭД 8481 80 000 0 (арматура для трубопроводов, включая редукционные и регулирующие клапаны).
| Типоразмер | Условный проход, мм | Масса, кг, не более | Присоединительная резьба (коническая/цилиндрическая) |
|---|
| БК-6-1 (БК-6-2) | 6 | 0,98 | К 1/4" (G 1/4") |
Инженер спрашивает у новичка на производстве: «Ты почему блок кондиционирования БК-6-1 на вход воды поставил?». А тот отвечает: «Ну, он же для кондиционирования!». Технический юмор часто рождается из-за непонимания принципов работы пневматики.
Технические характеристики блока БК-6-1
Данный блок кондиционирования рассчитан на работу в типовых промышленных пневмосетях.
| Параметры | Значение для БК-6-1(-2) |
|---|
| Условный проход, мм | 6 |
| Рабочее давление, МПа (мин./ном.) | 0,1 / 1,0 |
| Диапазон настройки выходного давления, МПа | 0,05 – 0,85 |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 12 класса по ГОСТ 6111 |
| Номинальный расход воздуха при 0,4 МПа, м³/мин, не менее | 0,2 |
| Минимальный расход воздуха, м³/мин | 0,16 |
| Ёмкость резервуара для конденсата, см³ | 30 |
| Полезная вместимость бака для масла, см³ | 60 |
| Подача масла, капли/мин (при мин. расходе) | 2 |
| Температурный диапазон эксплуатации | От +5°C до +50°C (для рабочей среды и окруж. среды) |
| Отвод конденсата | Полуавтоматический (автоматический по спецзаказу, индекс «АО») |
Преимущества и особенности эксплуатации
1. Увеличение ресурса оборудования. Снижение износа пневмоцилиндров, клапанов и распределителей за счёт очистки от влаги, механических примесей и постоянной смазки воздушного потока.
2. Уменьшение простоев. Стабильная работа блока кондиционирования минимизирует отказы пневмоприводов, связанные с загрязнением и коррозией.
3. Стабильность давления. Встроенный редукционный клапан с возможностью точной настройки обеспечивает постоянное выходное давление независимо от колебаний в магистрали.
4. Удобство контроля и обслуживания. Металлический кожух маслораспылителя с смотровым окном защищает от повреждений и позволяет визуально контролировать уровень масла и степень загрязнения.
5. Совместимость. Стандартные присоединительные размеры (резьба 1/4") упрощают интеграцию блока кондиционирования БК-6-1 в существующие системы.
Принцип работы блока кондиционирования
Сжатый воздух от сети поступает во входное отверстие «ВХ» блока подготовки П-ФРК. Здесь происходит его очистка во влагоотделителе центробежного действия: механические частицы и капли влаги отбрасываются на стенки и стекают в отстойник. Далее воздух проходит через фильтрующий элемент тонкой очистки. Редукционный клапан, управляемый поворотным винтом, снижает и стабилизирует давление до заданного пользователем значения. После регулировки воздух подаётся в маслораспылитель ПМ-6, где, проходя через дроссель, создаёт разрежение, подсасывающее масло из бачка. Образовавшийся аэрозоль смазки смешивается с воздушным потоком, и готовая смесь поступает к потребителям через выходное отверстие.
Режим работы, ресурс и факторы влияния
Устройство предназначено для непрерывной работы в условиях промышленных цехов. Рекомендуемый температурный диапазон рабочей среды и окружающей среды — от +5°C до +50°C. Срок службы блока кондиционирования напрямую зависит от соблюдения требований к чистоте воздуха (не ниже 12 класса) и качеству масла (минеральное, вязкостью не более 35 мм²/с при 50°С). Регулярное опорожнение отстойника от конденсата и своевременная доливка масла — ключевые факторы для поддержания работоспособности узла. Несоблюдение этих условий ведёт к преждевременному загрязнению фильтра, коррозии и выходу из строя уплотнений.
Область применения и типовое оборудование
Блок кондиционирования воздуха БК-6-1 применяется в различных отраслях промышленности, где используется пневмопривод: металлообработка (станки, гильотинные ножницы), упаковочная и полиграфическая техника, прессовое оборудование, автоматические линии, манипуляторы. Он востребован как на производственных предприятиях, так и в сервисных центрах, занимающихся ремонтом и обслуживанием такой техники.
Состав и часто заменяемые элементы
В процессе эксплуатации могут потребовать замены следующие элементы:
- Фильтрующий элемент (картридж) тонкой очистки блока П-ФРК. Износ зависит от загрязнённости входящего воздуха.
- Уплотнительные кольца и манжеты редукционного клапана и соединений. Старение происходит со временем и под воздействием некачественных масел.
- Дроссель (игла) маслораспылителя. Может засоряться при использовании загрязнённого масла или при несоблюдении класса чистоты.
- Пробковый клапан устройства отвода конденсата. Изнашивается при частых срабатываниях.
Для обслуживания рекомендуем приобретать оригинальные ремкомплекты, что гарантирует полное соответствие геометрии и свойств материалов.
Типичные ошибки при подборе блока
1. Подбор только по резьбе. Игнорирование требуемого расхода (производительности) может привести к тому, что блок кондиционирования не обеспечит потребности системы, вызывая падение давления.
2. Неучёт диапазона давлений. Применение в системах с давлением выше номинального (1,0 МПа) недопустимо и опасно.
3. Использование несовместимого масла. Применение масел с высокой вязкостью или агрессивными присадками приводит к засорению каналов маслораспылителя и выходу его из строя.
4. Пренебрежение требуемой чистотой воздуха. Подача на вход воздуха, не соответствующего 12 классу очистки, вызывает быстрое засорение фильтра и ускоренный износ всего узла.
Условное обозначение (индекс)
Шифр модели БК-6-1-УХЛ4 расшифровывается следующим образом:
БК — блок кондиционирования.
6 — номинальный условный проход в миллиметрах.
1 — исполнение резьбы присоединительных отверстий: 1 — коническая резьба (К), 2 — трубная цилиндрическая (G).
УХЛ4 — климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4 (для работы в закрытых отапливаемых помещениях).
Для заказа блока с автоматическим отводом конденсата к обозначению добавляются буквы «АО», например, БК-6-1-АО.

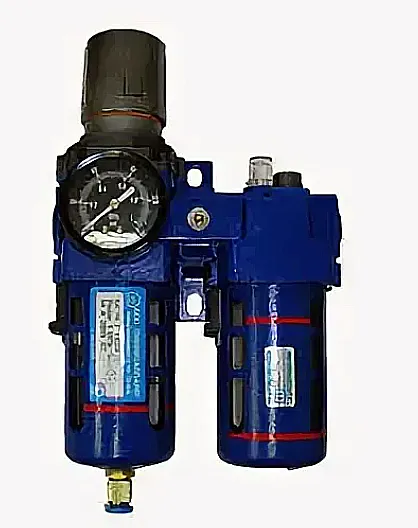

Внешний вид блока кондиционирования БК-6-1 с указанием габаритных размеров.

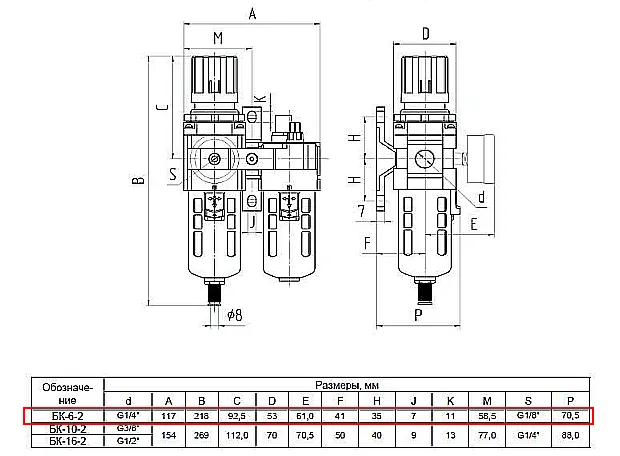

Принципиальная схема врезки блока БК-6-1, показывающая направление потока воздуха.
Габаритные и присоединительные размеры
Стандартное присоединение — резьба К 1/4" (коническая) или G 1/4" (цилиндрическая) на входе и выходе. Перед установкой необходимо сверить межосевое расстояние отверстий в блоке с посадочным местом на оборудовании, а также учесть пространство для удобства вращения регулировочного винта и обслуживания крана сброса конденсата.
Варианты заказа
В зависимости от потребностей можно заказать следующие конфигурации:
1. Базовая модель: БК-6-1 УХЛ4 — блок кондиционирования с конической резьбой и полуавтоматическим сбросом конденсата.
2. Исполнение с цилиндрической резьбой: БК-6-2 УХЛ4 — для систем, где применяется трубная цилиндрическая резьба.
3. Модификация с автоматическим дренажём: БК-6-1-АО УХЛ4 — модернизированная версия с функцией автоматического отвода влаги, идеально подходящая для систем непрерывного цикла.
4. Комплект с манометром: БК-6-1 УХЛ4 (с манометром) — стандартная комплектация включает показывающий прибор для контроля давления.
