Блок кондиционирования БК-6-2 – это промышленное устройство, предназначенное для комплексной подготовки сжатого воздуха в пневматических системах. Его ключевая функция заключается в очистке поступающего воздуха от влаги и механических примесей, точной регулировке рабочего давления и подаче мелкодисперсной смазки в воздушный поток. Установка такого блока кондиционирования существенно повышает надёжность и ресурс работы всего пневмооборудования: приводных цилиндров, пневмомоторов, инструментов и распределительной арматуры.
Конструктивно блок кондиционирования БК-6-2 состоит из двух основных модулей, смонтированных на общей раме: блока подготовки воздуха (фильтр-влагоотделитель с редукционным клапаном) и маслораспылителя. Это обеспечивает компактность и удобство монтажа в ограниченном пространстве промышленных установок.
Основные параметры и код ТН ВЭД
Базовой моделью в линейке является блок кондиционирования БК-6-2 с условным проходом 6 мм и присоединительной трубной цилиндрической резьбой. Его масса не превышает 0.98 кг, что облегчает интеграцию в существующие системы. Для всей серии блоков кондиционирования типичный код ТН ВЭД – 8481 80 000 0 (арматура для трубопроводов). Точная классификация зависит от конкретных технических особенностей и требует уточнения при таможенном оформлении.
| Типоразмер | Условный проход, мм | Присоединение, дюйм | Масса, кг, не более |
|---|
| БК-6-1(-2) | 6 | К (G) 1/4 | 0.98 |
| БК-10-1(-2) | 10 | К (G) 3/8 | 1.91 |
| БК-16-1(-2) | 16 | К (G) 1/2 | 1.91 |
| БК-25-1(-2) | 25 | К (G) 1 | 3.25 |
Научили как-то новый блок кондиционирования БК-6-2 самостоятельности. Говорит ему мастер: «Вот тебе воздух, фильтруй, давление регулируй и смазывай». А блок в ответ: «А можно я ещё и диагнозы буду ставить пневмосистеме?» – «Нет, – говорит мастер, – это уже работа для инженера. Ты пока со своей задачей справляйся, а там видно будет».
Технические характеристики блоков кондиционирования серии БК
При выборе блока кондиционирования БК-6-2 или его аналогов с другим условным проходом решающее значение имеют следующие параметры, определяющие совместимость с вашей пневмосистемой.
| Параметр | БК-6-1(-2) | БК-10-1(-2) | БК-16-1(-2) | БК-25-1(-2) |
|---|
| Условный проход, мм | 6 | 10 | 16 | 25 |
| Рабочее давление, МПа (макс./мин.) | 1.0 / 0.1 |
| Производительность при 0.4 МПа, м³/мин., не менее | 0.2 | 0.55 | 1.00 | 4.00 |
| Минимальный расход воздуха, м³/мин., не более | 0.16 |
| Диапазон настройки выходного давления, МПа | 0.05 – 0.85 |
| Ёмкость для конденсата, см³ | 30 | 100 | 200 |
| Подача масла, кап./мин. (при мин. расходе) | не менее 2 |
| Полезная ёмкость масляного бака, см³ | 60 | 200 | 400 |
| Тип отвода конденсата | Полуавтоматический (ручной сброс) или автоматический (исполнение АО) |
| Требования к чистоте воздуха на входе | Не грубее 12 класса по ГОСТ 6111 |
| Рекомендуемое масло (вязкость) | Минеральное, не более 35 мм²/с при 50°C, чистота не грубее 14 класса по ГОСТ 17216 |
Преимущества и особенности эксплуатации
Использование блока кондиционирования БК-6-2 в вашей пневмосистеме предоставляет ряд существенных эксплуатационных выгод:
1. Снижение общего износа оборудования. Эффективная фильтрация удаляет абразивные частицы и влагу, а дозированная смазка минимизирует трение в подвижных узлах пневмоцилиндров и двигателей, что напрямую увеличивает их моторесурс.
2. Стабильность работы пневмоприводов. Редукционный клапан с точной настройкой поддерживает постоянное рабочее давление в системе независимо от колебаний в магистрали, обеспечивая повторяемость технологических операций.
3. Упрощение технического обслуживания. Блок кондиционирования БК-6-2 сконструирован для удобства сервиса: прозрачный стакан маслораспылителя защищён металлическим кожухом, а механизм сброса конденсата доступен для оперативного обслуживания.
4. Универсальность подключения. Возможность заказа устройства с конической (исполнение «1») или трубной цилиндрической (исполнение «2») резьбой позволяет интегрировать его в большинство существующих промышленных пневмолиний без дополнительных адаптеров.
5. Надёжность в российских условиях. Климатическое исполнение УХЛ4 предполагает работу в отапливаемых производственных помещениях, что соответствует стандартным условиям многих машиностроительных и обрабатывающих предприятий.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессора или магистрали поступает во входной патрубок (обозначается «ВХ») блока подготовки воздуха П-ФРК. На первом этапе центробежный фильтр-влагоотделитель удаляет из потока капли влаги и твёрдые частицы, которые скапливаются в нижней ёмкости для последующего слива. Далее воздушный поток проходит через редукционный клапан, где мастер-регулятор, управляемый винтом, снижает и стабилизирует давление до заданного пользователем значения (контролируется встроенным манометром).
Подготовленный воздух затем направляется в маслораспылитель ПМ. Здесь, проходя через дроссель, он создаёт разрежение, которое захватывает масло из бака и распыляет его в виде тумана. Эта воздушно-масляная смесь подаётся на выход блока кондиционирования БК-6-2 и далее к потребителям. Уровень масла виден через смотровое окно и должен поддерживаться между контрольными метками.
Температурный режим, ресурс и условия для долговечности
Блок кондиционирования БК-6-2 рассчитан на непрерывную работу в стандартных условиях. Диапазон рабочих температур окружающей среды, как правило, составляет от +5°C до +50°C. Критически важным для срока службы является качество подаваемого воздуха и смазочного материала. Использование неочищенного воздуха или масла, не соответствующего заданной вязкости и классу чистоты, приводит к ускоренному загрязнению фильтрующих элементов, засорению дросселей и износу уплотнений.
Ресурс работы блока кондиционирования напрямую зависит от графика профилактического обслуживания: регулярного слива конденсата, своевременной доливки и замены масла, а также контроля состояния фильтрующих элементов. При соблюдении регламента устройство обеспечивает длительную и безотказную эксплуатацию.
Область применения и типовое оборудование
Данные блоки кондиционирования широко используются в отраслях, где применяется пневмоавтоматика. Это идеальное решение для:
Металлообрабатывающих и деревообрабатывающих станков с ЧПУ: для питания пневмоприводов суппортов, зажимных патронов, систем удаления стружки.
Прессового и штамповочного оборудования: обеспечение работы зажимных и подающих цилиндров.
Упаковочных и фасовочных линий: управление пневмоцилиндрами приводов клапанов, крышек, транспортеров.
Строительной и дорожной техники: в системах управления пневмотормозами, подвеской, вспомогательными механизмами.
Автоматизированных линий сборки и роботизированных комплексов: для точного и надёжного срабатывания пневматических захватов и позиционеров.
Состав ремкомплекта и часто заменяемые компоненты
Для поддержания работоспособности блока кондиционирования БК-6-2 рекомендуется иметь набор запасных частей. Наиболее подвержены износу следующие элементы:
| Наименование компонента | Причина возможного выхода из строя |
|---|
| Уплотнительные кольца и манжеты (резиновые) | Естественное старение, потеря эластичности при высоких температурах или контакте с несовместимыми маслами. |
| Фильтрующий элемент (сетка или картридж) во влагоотделителе | Загрязнение механическими частицами при отсутствии предварительной очистки воздуха. |
| Пружина редукционного клапана | Усталость металла при длительной циклической нагрузке, что может привести к дрейфу настроенного давления. |
| Игла дросселя маслораспылителя | Закупорка из-за грязного масла или коррозия. |
| Прокладки и уплотнения механизма сброса конденсата | Постоянный контакт с агрессивным конденсатом, содержащим примеси. |
Типичные ошибки при подборе блока кондиционирования
Неправильный выбор устройства ведёт к его неэффективной работе или преждевременному отказу. Избегайте следующих ошибок:
1. Подбор только по резьбовому присоединению без учёта расхода. Модель БК-6-2 с проходом 6 мм не обеспечит требуемую производительность для системы, рассчитанной на большой расход воздуха, что вызовет падение давления.
2. Неучёт давления в магистрали. Если входное давление регулярно превышает максимальное значение в 1.0 МПа, это может повредить внутренние компоненты блока.
3. Игнорирование требований к чистоте воздуха на входе. Подача воздуха грубее 12 класса очистки быстро загрязнит фильтр-влагоотделитель и выведет его из строя.
4. Пренебрежение типом рабочей среды. Устройство предназначено только для работы со сжатым воздухом. Использование других газов недопустимо.
Расшифровка условного обозначения
Маркировка блока кондиционирования БК-6-2 строится по четкой схеме, что упрощает заказ и идентификацию:
БК — тип изделия: Блок Кондиционирования.
6 — условный проход в миллиметрах (может быть 6, 10, 16, 25).
2 — исполнение присоединительных отверстий: «1» — коническая резьба (К), «2» — трубная цилиндрическая резьба (G).
АО — дополнительное обозначение, указывающее на исполнение с Автоматическим Отводом конденсата (если отсутствует — отвод полуавтоматический).
УХЛ4 — климатическое исполнение (для умеренного и холодного климата) и категория размещения (в закрытых помещениях с отоплением).
Пример: Блок кондиционирования БК-16-2-АО УХЛ4 — блок с проходом 16 мм, цилиндрической резьбой, автоматическим отводом конденсата для работы в отапливаемом цеху.

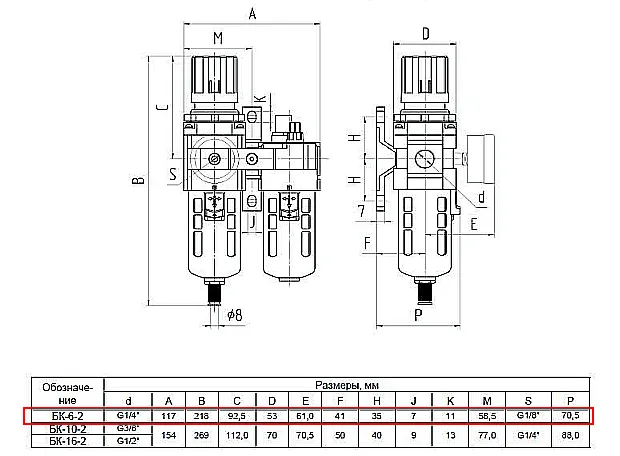

Габаритные и присоединительные размеры
Для проверки монтажной совместимости блока кондиционирования БК-6-2 с вашим оборудованием необходимо сверить присоединительные размеры и общие габариты. Ключевой параметр — тип и размер резьбы на входном и выходном патрубках, указанный в таблице выше.

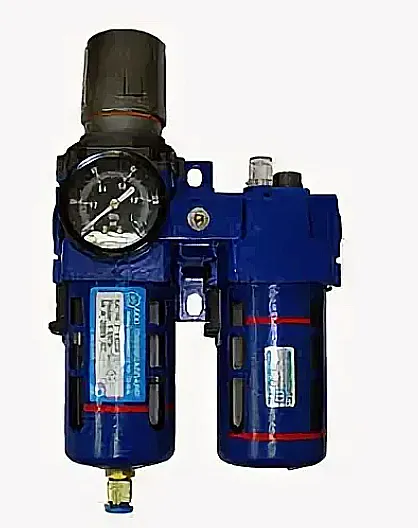

Вид сбоку на блок кондиционирования БК-6-2, показывающий расположение блока подготовки (сверху) и маслораспылителя (снизу) на общей кронштейн-проставке.
Крупный план блока кондиционирования БК-6-2. Хорошо видны входной/выходной патрубки, рукоятка регулятора давления и встроенный показывающий манометр.
Примеры заказа для различных задач
В зависимости от параметров вашей пневмосистемы можно выбрать одну из следующих типовых конфигураций:
Пример 1. Базовая комплектация для малых расходов.
Заказ: «Блок кондиционирования БК-6-2 УХЛ4». Подходит для питания отдельных пневмоцилиндров или небольшого инструмента с потреблением до 0.2 м³/мин.
Пример 2. Универсальный блок для среднего расхода с конической резьбой.
Заказ: «Блок кондиционирования БК-10-1 УХЛ4». Модель с условным проходом 10 мм и конической резьбой для подключения к стандартным промышленным магистралям.
Пример 3. Блок с автоматическим обслуживанием для интенсивной работы.
Заказ: «Блок кондиционирования БК-16-2-АО УХЛ4». Устройство с проходом 16 мм, цилиндрической резьбой и функцией автоматического сброса конденсата, что минимизирует вмешательство оператора.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модель блока кондиционирования для замены старого?
Ответ: Определите три ключевых параметра вашей системы: максимальное рабочее давление (до 1.0 МПа для серии БК), требуемый расход воздуха (выберите типоразмер по таблице производительности) и тип резьбы на подводящих трубопроводах (коническая К или цилиндрическая G). Для блока кондиционирования БК-6-2, например, критичен расход не более 0.2 м³/мин.
Вопрос: Каковы сроки поставки блоков кондиционирования БК в Екатеринбург?
Ответ: Наиболее ходовые модели, такие как БК-6-2, БК-10-1, часто имеются на складе. Их доставка в Екатеринбург и другие крупные города России занимает от 3 до 7 рабочих дней. Под заказ сроки уточняются индивидуально.
Вопрос: Можно ли эксплуатировать блок БК-6-2 в неотапливаемом помещении зимой?
Ответ: Климатическое исполнение УХЛ4 предполагает работу при положительных температурах (рекомендуемый диапазон от +5°C). При отрицательных температурах возможно замерзание конденсата и потеря эластичности уплотнений. Для таких условий требуется зимнее масло и, возможно, обогрев места установки.
Вопрос: Как подобрать аналог блока кондиционирования от другого производителя?
Ответ: При подборе аналога необходимо сравнить не только присоединительные размеры, но и все основные технические характеристики: условный проход, диапазон рабочего давления (0.1-1.0 МПа), производительность, а также требования к чистоте воздуха и типу смазочного масла. Наши специалисты готовы провести такой анализ бесплатно.
