Описание и назначение блока кондиционирования БК-16-2 УХЛ4
Блок кондиционирования БК-16-2 УХЛ4 — это компактный узел для комплексной подготовки сжатого воздуха в промышленных пневмосистемах. Устройство объединяет блок подготовки воздуха типа П-ФРК-16 и маслораспылитель типа ПМ-16, обеспечивая очистку, осушение, регулировку давления и смазку воздушного потока. Основная функция блока кондиционирования БК-16-2 — обеспечение стабильной работы пневмоприводов различного оборудования за счёт подачи чистого и смазанного воздуха.
Основные параметры, габариты и вес
Блок кондиционирования БК-16-2 УХЛ4 характеризуется следующими ключевыми параметрами, важными для интеграции в существующие системы:
| Параметр | Значение |
|---|
| Условный проход (Ду) | 16 мм |
| Присоединительная резьба | G1/2-A (трубная цилиндрическая) |
| Диапазон входного давления | 0,1 – 1,0 МПа |
| Диапазон настройки выходного давления | 0,05 – 0,85 МПа |
| Масса, не более | 1,91 кг |
| Код ТН ВЭД (примерный) | 8414 30 000 9 |
Обратите внимание: блок кондиционирования БК-16-2 УХЛ4 поставляется без встроенного манометра, но имеет посадочное место для его установки при необходимости.
Техник спрашивает у инженера: «Почему блок кондиционирования БК-16-2 такой тихий?» — «Потому что он не только воздух кондиционирует, но и нервы технологам!»
Технические характеристики
Детальные технические характеристики блока кондиционирования БК-16-2 УХЛ4 определяют его возможности и ограничения в эксплуатации:
| Характеристика | Значение для БК-16-2 |
|---|
| Номинальный расход воздуха при 0,4 МПа | ≥ 1,00 м³/мин |
| Минимальный расход для работы маслораспылителя | ≤ 0,16 м³/мин |
| Вместимость резервуара для конденсата | ≥ 100 см³ |
| Подача масла (капель/мин) при мин. расходе | ≥ 2 |
| Полезная вместимость масляного резервуара | ≥ 200 см³ |
| Тип отвода конденсата | Полуавтоматический (ручной/авто при сбросе давления), опция АО — автоматический |
| Класс очистки входного воздуха (ГОСТ 6111) | Не грубее 12 |
| Тип рабочей среды | Сжатый воздух |
Преимущества и особенности эксплуатации
Использование блока кондиционирования БК-16-2 УХЛ4 в промышленных пневмосистемах предоставляет ряд существенных преимуществ:
- Повышение надёжности оборудования за счёт стабильной подачи подготовленного воздуха с регулируемым давлением в диапазоне 0,05-0,85 МПа, что снижает риск поломок пневмоцилиндров и инструмента.
- Увеличение межсервисных интервалов благодаря эффективной фильтрации влаги и примесей, а также дозированной смазке, продлевающей ресурс уплотнений и движущихся частей.
- Удобство монтажа и обслуживания — компактная конструкция, наличие крепёжного кронштейна и прозрачного защищённого стакана для визуального контроля уровня масла и загрязнений упрощают инсталляцию и текущий мониторинг.
- Адаптивность к различным условиям — климатическое исполнение УХЛ4 позволяет эксплуатировать блок в широком температурном диапазоне, а опциональный автоматический отвод конденсата (АО) повышает автономность работы.
- Совместимость с типовыми гидростанциями и насосными группами благодаря стандартным присоединительным размерам (резьба G1/2-A, Ду 16 мм).
Принцип работы в составе пневмосистемы
Сжатый воздух из магистрали поступает во входное отверстие блока подготовки П-ФРК-16. Здесь он проходит через центробежный фильтр-влагоотделитель, где происходит отделение капельной влаги и механических примесей. Затем воздух направляется в редукционный клапан, где давление регулируется винтом в заданном диапазоне. После этого подготовленный воздух попадает в маслораспылитель ПМ-16, где через регулируемый дроссель в поток впрыскивается мелкодисперсное минеральное масло. На выходе блока кондиционирования БК-16-2 УХЛ4 получается очищенный, осушенный и смазанный воздух, готовый для питания исполнительных механизмов.
Температурный режим работы и срок службы
Блок кондиционирования БК-16-2 УХЛ4 рассчитан на эксплуатацию в климатических условиях УХЛ4, что соответствует температуре окружающей среды от -60°C до +40°C. Устройство может работать в непрерывном режиме при соблюдении параметров входного воздуха. Ресурс работы блока существенно зависит от качества обслуживания: регулярного слива конденсата, контроля уровня и чистоты масла (вязкость не более 35 мм²/с при 50°C, очистка не грубее 14 класса по ГОСТ 17216), своевременной замены фильтрующих элементов. При правильной эксплуатации и периодическом сервисном обслуживании блок кондиционирования БК-16-2 обеспечивает длительный срок службы даже в условиях циклических нагрузок.
Область применения и типовое оборудование
Блок кондиционирования БК-16-2 УХЛ4 находит применение в различных отраслях промышленности для обеспечения работы пневматического оборудования:
- Металлообрабатывающие и деревообрабатывающие станки с ЧПУ, оснащённые пневмоприводами.
- Прессовое оборудование (гидравлические и механические прессы), ковочные молоты.
- Сборочные автоматизированные линии, промышленные манипуляторы и роботы.
- Строительная и дорожная техника (автогрейдеры, асфальтоукладчики) с пневмосистемами управления.
- Пневмоинструмент на производственных и ремонтных предприятиях.
- Гидростанции и насосные группы, где требуется подготовка управляющего воздуха для клапанов и цилиндров.
Состав типового ремкомплекта и часто заменяемые запчасти
В процессе эксплуатации блока кондиционирования БК-16-2 УХЛ4 наиболее часто требуют замены следующие элементы:
| Наименование элемента | Назначение | Условия износа |
|---|
| Уплотнительные кольца и манжеты | Герметизация соединений и движущихся частей редукционного клапана | Естественный износ от трения, старение резины, несоблюдение температурного диапазона |
| Фильтрующий элемент влагоотделителя | Очистка воздуха от механических примесей | Загрязнение от низкого качества входного воздуха, снижение пропускной способности |
| Дроссельная игла маслораспылителя | Регулировка подачи масла | Загрязнение, износ от абразивных частиц в масле |
| Пружина редукционного клапана | Поддержание заданного выходного давления | Усталость металла при циклических нагрузках, ползучесть |
Типичные ошибки при подборе блока кондиционирования
- Выбор исключительно по присоединительной резьбе без учёта требуемого расхода воздуха (номинальный для БК-16-2 — 1,00 м³/мин) и диапазона давлений (входное 0,1-1,0 МПа, настройка 0,05-0,85 МПа).
- Игнорирование климатического исполнения. Установка блока УХЛ4 в условиях, выходящих за диапазон -60…+40°C, может привести к нарушению герметичности и отказам.
- Несоответствие типа рабочей среды. Блок кондиционирования БК-16-2 рассчитан только на сжатый воздух определённой чистоты; использование других газов или загрязнённого воздуха недопустимо.
- Пренебрежение необходимостью смазки. Если технологический процесс требует сухого воздуха, блок с маслораспылителем не подходит — следует рассматривать иные варианты подготовки.
Расшифровка условного обозначения
Маркировка блока кондиционирования БК-16-2 УХЛ4 строится по следующей логике:
- БК — блок кондиционирования.
- 16 — условный проход в миллиметрах (Ду=16мм).
- 2 — исполнение присоединительных отверстий: цифра 2 означает трубную цилиндрическую резьбу (G1/2-A). Исполнение 1 — коническая резьба.
- УХЛ4 — климатическое исполнение и категория размещения: для умеренного и холодного климата, категория 4 (эксплуатация в закрытых помещениях с искусственным регулированием условий).
Внешний вид, габаритные и присоединительные размеры
Ниже представлены изображения блока кондиционирования БК-16-2 УХЛ4, на которых можно оценить его конструкцию и основные элементы.
Блок кондиционирования БК-16-2 УХЛ4, вид сбоку. Хорошо видны регулятор давления и место для установки манометра.

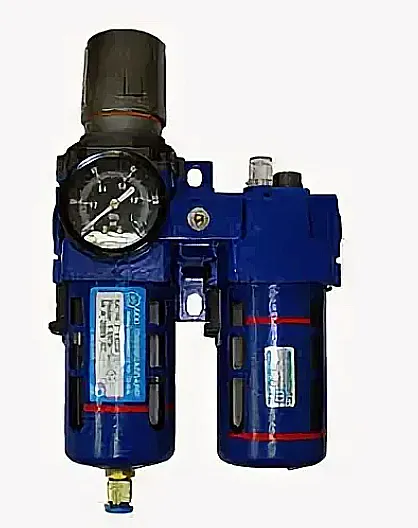

Блок кондиционирования БК-16-2 УХЛ4, вид спереди. Отчётливо виден маслораспылитель с прозрачным стаканом для контроля уровня масла и загрязнений.

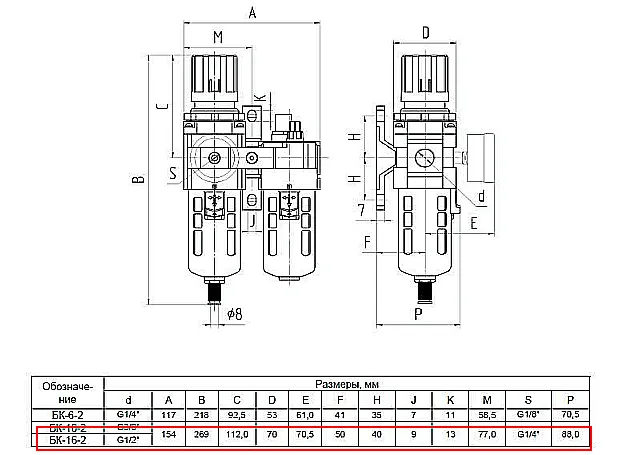

Для проверки совместимости с существующим оборудованием необходимо убедиться, что присоединительные размеры (резьба G1/2-A) и межосевое расстояние соответствуют параметрам вашей пневмосистемы. Габаритные размеры блока незначительно варьируются в зависимости от модификации, но остаются в пределах, удобных для монтажа в типовые гидростанции и насосные группы.
Примеры оформления заказа
При заказе блока кондиционирования БК-16-2 УХЛ4 вы можете рассмотреть следующие типовые варианты:
- Базовая модель БК-16-2 УХЛ4 — с полуавтоматическим отводом конденсата и цилиндрической резьбой G1/2-A, без манометра.
- БК-16-2-АО УХЛ4 — модификация с автоматическим отводом конденсата (обозначение АО), что удобно для систем с постоянным давлением.
- БК-16-1 УХЛ4 — версия с конической резьбой вместо цилиндрической (исполнение 1), предназначенная для специфических условий соединений.
Для уточнения наличия и сроков поставки конкретной модификации рекомендуется связаться с нашими специалистами через сайт 777-gidra.ru.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию блока кондиционирования по давлению, расходу и типу подключения?
Для корректного подбора необходимо знать параметры вашей пневмосистемы: максимальное и минимальное давление, потребляемый расход воздуха, тип присоединительной резьбы. Блок кондиционирования БК-16-2 УХЛ4 рассчитан на входное давление 0,1-1,0 МПа, регулируемое выходное давление 0,05-0,85 МПа, номинальный расход 1,00 м³/мин и имеет резьбу G1/2-A. Если требуется автоматический отвод конденсата, выбирайте модификацию с индексом АО.
Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Блок кондиционирования БК-16-2 УХЛ4 обычно есть в наличии на нашем складе. Доставка по России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы) осуществляется транспортными компаниями в течение 3-7 рабочих дней. Поставка в страны СНГ организуется индивидуально, сроки зависят от региона и таможенного оформления.
Каковы условия эксплуатации блока (мороз, открытая площадка, пыльные помещения, качество масла)?
Блок кондиционирования БК-16-2 УХЛ4 предназначен для работы в условиях климатического исполнения УХЛ4, то есть при температуре окружающей среды от -60°C до +40°C, преимущественно в закрытых помещениях. При установке на открытой площадке требуется защитный кожух. В пыльных помещениях необходима более частая замена фильтрующих элементов. Качество масла критично: оно должно быть минеральным, с вязкостью не более 35 мм²/с при 50°C, очищенным не грубее 14 класса по ГОСТ 17216.
Совместим ли блок БК-16-2 с существующим оборудованием и возможен ли подбор аналога?
Блок кондиционирования БК-16-2 УХЛ4 совместим с большинством промышленных пневмосистем благодаря стандартным параметрам: условный проход 16 мм, присоединительная резьба G1/2-A. Если требуется замена аналога другого производителя, наши инженеры готовы провести подбор по техническим характеристикам (давление, расход, тип подключения). Для консультации перейдите в раздел Контакты.
Поставка, сервис и техническая поддержка
Блок кондиционирования БК-16-2 УХЛ4 поставляется компанией ГИДРАВЛИКА, официальным дистрибьютором бренда ГИДРАВЛИК в России и странах СНГ. Мы обеспечиваем полный цикл сопровождения: от технической консультации и подбора оборудования под вашу систему до оперативной доставки и сервисного обслуживания. Все изделия соответствуют заявленным техническим характеристикам и сопровождаются необходимой документацией. Для заказа блока кондиционирования БК-16-2 УХЛ4 или получения подробной информации оставьте заявку через сайт 777-gidra.ru или свяжитесь с нашими специалистами.
