Электродвигатель 4ВР 100L2

Электродвигатель 4ВР 100L2 представляет собой специализированный взрывозащищенный привод, разработанный для работы в составе гидравлических станций, насосных агрегатов и другого промышленного оборудования, функционирующего во взрывоопасных зонах. Его основное назначение – преобразование электрической энергии в механическую для создания вращающего момента на валу, необходимого для привода шестеренных, пластинчатых и других типов гидравлических насосов.

Описание и область применения двигателя 4ВР 100L2

Модель 4ВР 100L2 – это трехфазный асинхронный электродвигатель с короткозамкнутым ротором, предназначенный для продолжительного режима работы S1. Базовое напряжение питания – 380 В при частоте 50 Гц, что является стандартом для большинства промышленных сетей в России. Конструкция двигателя обеспечивает защиту по принципу взрывонепроницаемой оболочки, что позволяет безопасно эксплуатировать его в помещениях, где существует риск образования смесей горючих газов, паров или пылей с воздухом. Данный электродвигатель находит применение в химической, нефтеперерабатывающей, горнодобывающей промышленности, а также на производствах, связанных с лакокрасочными материалами и другими легковоспламеняющимися веществами. Его часто интегрируют в гидростанции для прессового оборудования, станков с ЧПУ и систем автоматизации, работающих в условиях повышенной взрывопожароопасности.

Масса двигателя составляет примерно 45 кг в зависимости от конкретного монтажного исполнения. Габаритные размеры (ВхДхГ): 246.5 x 391 x 226 мм. Код ТН ВЭД для подобных электродвигателей – 8501 51 900 0.

Инженер спрашивает у коллеги: «Как думаешь, почему взрывозащищенный электродвигатель 4ВР 100L2 такой тяжелый?». Второй отвечает: «Чтобы его не унесло наверх вместе со взрывом!».

Технические параметры и характеристики

Ключевые параметры определяют возможность применения электродвигателя 4ВР 100L2 в конкретных гидравлических контурах. Мощность и скорость вращения напрямую влияют на производительность насоса, а параметры сети и защиты – на условия подключения и эксплуатации.

Преимущества и особенности эксплуатации

Использование специализированного электродвигателя 4ВР 100L2 в гидравлических системах предоставляет ряд существенных выгод для производственных и сервисных предприятий.

Повышенная безопасность. Наличие взрывозащиты уровня 1ExdeIIBT4 позволяет монтировать гидростанцию непосредственно в цехах с взрывоопасной атмосферой, исключая необходимость выноса привода в отдельное безопасное помещение, что упрощает компоновку и снижает общую длину валов и линий.

Низкий риск простоев. Высокая надежность конструкции и соответствие стандартам РС-3031 обеспечивают стабильную работу привода в составе насосной группы. Это минимизирует незапланированные остановки технологического оборудования из-за выхода из строя двигателя.

Универсальность монтажа. Наличие нескольких вариантов исполнения по способу установки (на лапах IM1081/1082, комбинированное IM2081/2082, на фланце IM3081/3082) позволяет интегрировать данный электродвигатель в широкий спектр существующих рам, станин или платформ гидравлических установок без проведения сложных сварочных или слесарных работ.

Совместимость с типовым оборудованием. Электродвигатель 4ВР 100L2 является функциональным аналогом популярных серий ВА и АИМУ. Это упрощает процедуру модернизации или ремонта действующих гидросистем, где применялись двигатели этих серий, однако при замене всегда рекомендуется проверять габаритные и присоединительные размеры.

Продолжительный режим работы S1. Двигатель рассчитан на постоянную работу под номинальной нагрузкой без необходимости остановок для охлаждения, что идеально согласуется с режимами работы большинства промышленных гидравлических насосов.

Принцип работы в составе гидравлической системы

В гидравлической системе электродвигатель 4ВР 100L2 выполняет функцию первичного привода. При подаче трехфазного напряжения 380В на его клеммную колодку внутри статора создается вращающееся магнитное поле. Оно индуцирует токи в короткозамкнутом роторе, заставляя его вращаться. Механическая энергия с вала двигателя через упругую муфту или прямую посадку передается на входной вал гидравлического насоса. Насос, в свою очередь, начинает осуществлять забор рабочей жидкости из бака и нагнетать ее под давлением в гидравлический контур, приводя в действие гидроцилиндры или гидромоторы исполнительных механизмов. Наличие взрывонепроницаемой оболочки гарантирует, что даже в случае возникновения искры или нагрева внутри двигателя, возможный внутренний взрыв не распространится во внешнюю взрывоопасную среду.

Условия эксплуатации и ресурс

Для обеспечения заявленного ресурса работы электродвигателя 4ВР 100L2 необходимо соблюдать регламентированные условия эксплуатации. Допустимый диапазон температур окружающей среды зависит от климатического исполнения: для У2.5 от -45°C до +40°C, для УХЛ 2.5 от -60°C до +40°C. Двигатель рассчитан на продолжительный режим работы S1 при номинальной нагрузке. К факторам, сокращающим ресурс, относятся: частые пуски под нагрузкой, превышающей допустимую, работа в сети со значительными колебаниями напряжения и частоты, отсутствие планового технического обслуживания подшипниковых узлов, попадание внутрь оболочки влаги или агрессивных веществ при повреждении уплотнений. Регламентное обслуживание, включающее контроль состояния подшипников, очистку наружных поверхностей от загрязнений и проверку состояния клеммных соединений, позволяет значительно продлить срок службы привода.

Сферы применения и типы оборудования

Данный тип взрывозащищенного электродвигателя применяется для комплектации широкого спектра оборудования, работающего во взрывоопасных зонах помещений и наружных установок.

Гидравлические станции и насосные группы: привод шестеренных насосов НШ, пластинчатых насосов типа Г12, аксиально-поршневых насосов в системах, где используется горючее масло или другие легковоспламеняющиеся жидкости.

Нефтегазовая и химическая промышленность: привод насосов для перекачки химически активных жидкостей, топлива, смазок на складах, заправочных станциях, в технологических цехах.

Окрасочное и лакокрасочное производство: привод насосов подачи краски, растворителей и других горючих материалов в окрасочных камерах и цехах.

Деревообрабатывающая и текстильная промышленность: привод гидравлических систем прессов, станков в зонах с возможным образованием горючей пыли.

Условное обозначение модели

Расшифровка индекса 4ВР 100L2 позволяет точно идентифицировать модель:

«4ВР» – серия взрывозащищенных электродвигателей общего назначения с привязкой мощностей и габаритов по стандарту РС-3031.
«100» – условный номенклатурный размер (условная высота оси вращения).
«L» – установочный размер по длине станины (в данном случае «L» соответствует конкретной длине сердечника и, соответственно, мощности).
«2» – количество полюсов: «2» означает 2 полюса, что соответствует синхронной частоте вращения 3000 об/мин.

Таким образом, электродвигатель 4ВР 100L2 однозначно идентифицируется как взрывозащищенный двигатель серии 4ВР, со 100-й высотой оси вращения, установочным размером «L» и рассчитанный на частоту вращения 3000 об/мин.

Габаритные и присоединительные размеры

Точные размеры критически важны для интеграции двигателя в существующую раму или платформу гидравлического агрегата. Основные присоединительные размеры включают диаметр и длину выходного конца вала (28 мм), межосевое расстояние отверстий в лапах, размеры фланца (для соответствующих исполнений), высоту от оси вала до плоскости установки. Перед заказом рекомендуется сверить эти размеры с паспортом на заменяемое оборудование или чертежом рамы. Наши специалисты всегда готовы помочь с подбором аналога или консультацией по совместимости.

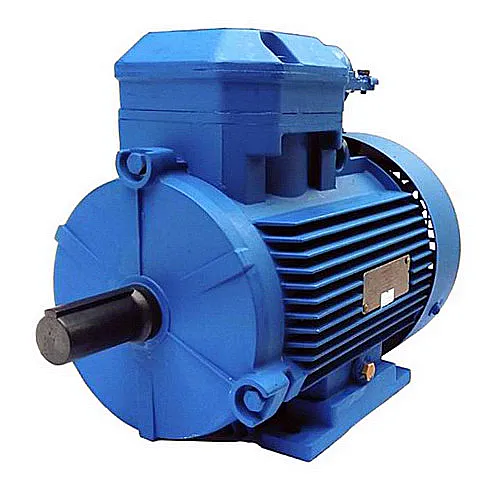

Вид электродвигателя 4ВР 100L2 сбоку, демонстрирующий конструкцию корпуса и монтажные лапы.

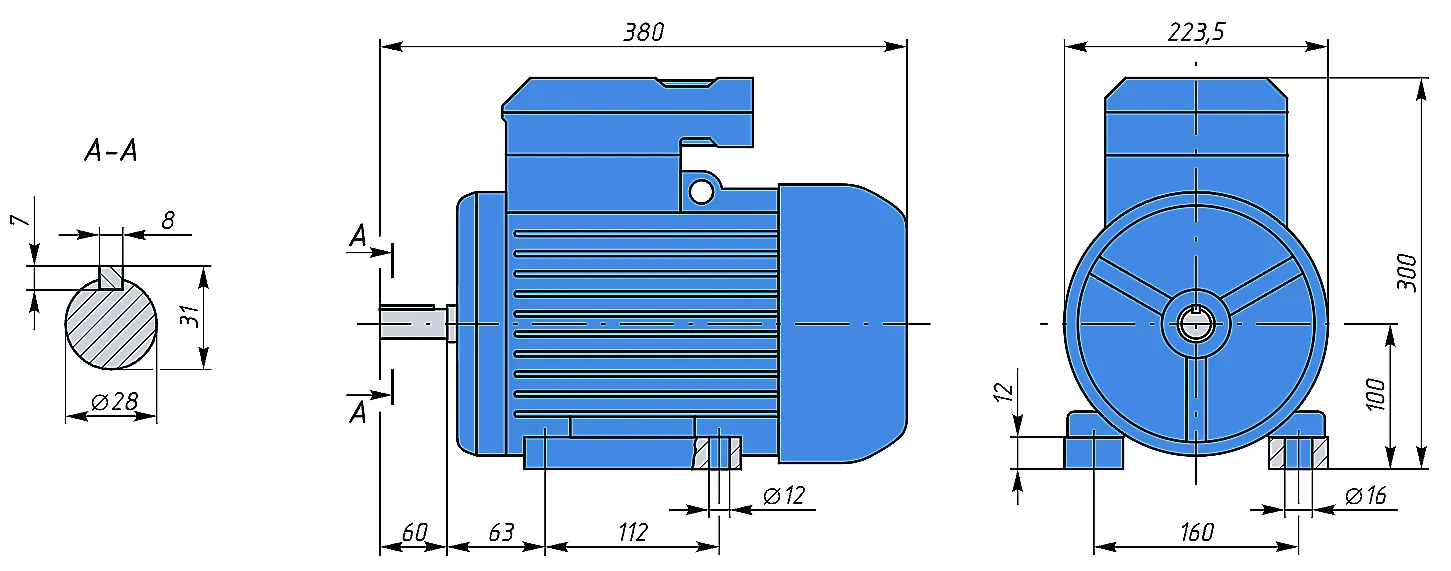

Крупный план клеммной коробки и выходного конца вала электродвигателя 4ВР 100L2 диаметром 28 мм.

Типичные ошибки при подборе

Неправильный выбор двигателя для гидросистемы может привести к некорректной работе, перегрузкам и преждевременному выходу из строя.

Игнорирование маркировки взрывозащиты. Установка обычного двигателя во взрывоопасную зону категорически запрещена и опасна. Требуется двигатель с соответствующей маркировкой (например, 1ExdeIIBT4).

Несоответствие монтажного исполнения. Заказ двигателя на лапах (IM1081) вместо необходимого комбинированного (IM2081) или фланцевого (IM3081) исполнения потребует переделки конструкции.

Неучет фактической нагрузки. Подбор двигателя 4ВР 100L2 по мощности 5.5 кВт без учета пусковых моментов и реального КПД насоса может привести к перегрузке и срабатыванию защит. Необходимо проводить детальный расчет.

Пренебрежение климатическим исполнением. Установка двигателя исполнения У2.5 (для умеренного климата) в зону с температурой ниже -45°C или работу на открытом воздухе без укрытия.

Несовпадение частоты вращения. Замена двигателя с частотой 1500 об/мин на модель 4ВР 100L2 с 3000 об/мин без перенастройки или замены ременной передачи/редуктора приведет к двукратному увеличению скорости насоса и расхода, что может быть недопустимо для системы.

Примеры заказа электродвигателя 4ВР 100L2

В зависимости от требований конкретной гидросистемы можно заказать различные конфигурации данной модели.

Пример 1. Базовая комплектация. Электродвигатель 4ВР 100L2, напряжение 380/660В, исполнение IM1081 (на лапах), степень защиты IP55, климатическое исполнение У2.5.
Пример 2. Исполнение для сурового климата. Электродвигатель 4ВР 100L2, напряжение 380В, исполнение IM2081 (лапы+фланец), степень защиты IP55, климатическое исполнение УХЛ 2.5 (для холодного климата).
Пример 3. Исполнение для фланцевого крепления. Электродвигатель 4ВР 100L2, напряжение 220/380В, исполнение IM3082 (фланцевое), степень защиты IP54, климатическое исполнение Т2.5 (для тропического климата).

Для оформления заказа или получения детальной технической консультации свяжитесь с нашими специалистами через форму обратной связи или по телефону.
