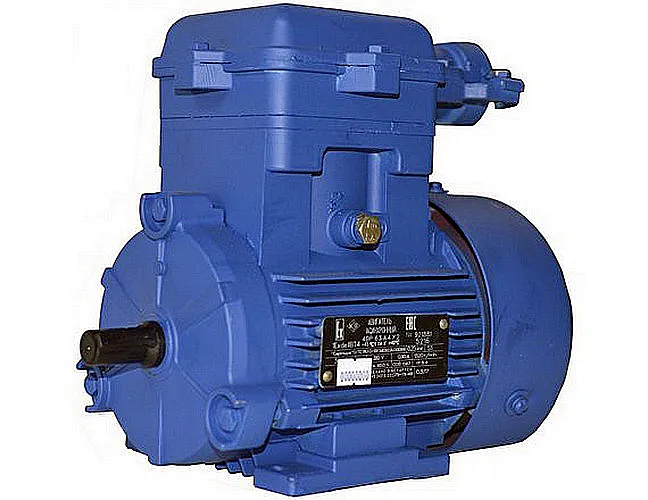

Электродвигатель 4ВР 80В6

Электродвигатель 4ВР 80В6 представляет собой взрывозащищенный асинхронный электромотор с короткозамкнутым ротором, разработанный для продолжительной работы в составе агрегатов с высоким риском взрыва. Основная функция – надежный привод оборудования, такого как насосы, вентиляторы или конвейеры, в химической, нефтехимической и других опасных отраслях промышленности.

Диаметр вала агрегата составляет 22 мм, что является стандартным для установки муфт и другого приводного оборудования.

Длина, ширина и высота в самом распространенном монтажном исполнении равны 320.5x180x204.5 мм соответственно. Масса двигателя варьируется от 20 до 22 кг в зависимости от конкретного исполнения и варианта защиты. Код ТН ВЭД для данного типа продукции – 8501 51 100 0.

Технические характеристики электродвигателя

Габаритные и установочные размеры

Ниже приведено изображение схемы присоединения электродвигателя 4ВР80B6 в исполнении IM1081 (на лапах).

Чертеж габаритных и присоединительных размеров взрывозащищенного электродвигателя 4ВР 80В6 в исполнении на лапах IM1081 (B3).

Чем отличается опытный электрик от начинающего? Опытный на вопрос про ремонт старого двигателя обязательно спросит: «А ты уже пробовал его кликнуть?» А если серьезно, при выборе такого агрегата, как электродвигатель 4ВР 80В6, главное – не перепутать степень защиты от взрыва и климатическое исполнение.

Преимущества и особенности эксплуатации двигателя 4ВР 80В6

Асинхронный взрывозащищенный электродвигатель 4ВР 80В6 предлагает ряд выгод для промышленных предприятий:

• Снижение рисков и простоев. Взрывонепроницаемая оболочка (исполнение «d») и маркировка 1ExdellBT4 обеспечивают безопасную работу в пожароопасных зонах, минимизируя риск остановки производства из-за инцидентов.
• Высокая надежность и ресурс. Стандартный режим работы S1 (продолжительный) позволяет агрегату работать без остановок в течение длительного времени, а защита IP54/IP55 обеспечивает устойчивость к пыли и водяным брызгам.
• Унификация и простота замены. Электродвигатель 4ВР 80В6 является полным аналогом двигателей серий ВА и АИМУ по посадочным размерам и мощности, что упрощает замену вышедших из строя агрегатов без переделки фундаментов или узлов.
• Широкий диапазон климатического исполнения. Вариации У2.5, Т2.5, УХЛ2.5 позволяют эксплуатировать мотор в условиях умеренного, тропического и холодного климата.
• Высокий пусковой момент. Кратность пускового момента 2.2 обеспечивает уверенный старт привода под нагрузкой, что критически важно для насосных станций и другого тяжело запускаемого оборудования.

Принцип работы и конструктивные особенности

Электродвигатель 4ВР 80В6 работает по классическому принципу асинхронной машины. При подаче трехфазного напряжения на обмотки статора возникает вращающееся магнитное поле, которое индуцирует ток в короткозамкнутом роторе. Взаимодействие этих полей создает крутящий момент на валу.

Главная конструктивная особенность – взрывонепроницаемая оболочка («flameproof enclosure»), которая выдерживает давление взрыва внутри и предотвращает передачу пламени во внешнюю среду. Это достигается за счет специальных фланцевых соединений корпуса, крышек подшипниковых щитов и вводных устройств, конструкция которых гарантирует охлаждение и гашение продуктов горения при выходе через зазоры. Вал двигателя выведен через лабиринтные уплотнения, предотвращающие проникновение взрывчатой смеси внутрь корпуса.

Температурный режим и ресурс работы

Двигатель рассчитан на продолжительный режим работы S1, что подразумевает эксплуатацию под номинальной нагрузкой до достижения установившейся температуры всех частей. Диапазон допустимых температур окружающей среды зависит от климатического исполнения и составляет от -60°C (для УХЛ) до +40°C.

На ресурс работы напрямую влияют несколько факторов:

• Соблюдение условий эксплуатации: работа в пределах номинального тока и напряжения, исключение частых пусков и остановок сверх номинального режима.
• Качество охлаждения: запрещено перекрывать вентиляционные отверстия и эксплуатировать двигатель в условиях, препятствующих естественному охлаждению.
• Состояние подшипников: своевременная замена смазки и контроль уровней вибрации существенно продлевают срок службы агрегата.

Средний расчетный ресурс до первого капитального ремонта при штатной эксплуатации превышает 20 000 часов.

Область применения и совместимое оборудование

Двигатель серии 4ВР, и модель 4ВР 80В6 в частности, предназначен для привода стационарного оборудования, работающего во взрывоопасных зонах. Основные сферы применения:

• Химическая и нефтехимическая промышленность: привод насосов для перекачки легковоспламеняющихся жидкостей, газов, растворителей; вентиляторы вытяжных систем.
• Нефтегазовая отрасль: оборудование компрессорных станций, насосы дозировки реагентов, приводы лебедок на технологических площадках.
• Лакокрасочные производства и цеха с окрасочными камерами: приводы вытяжных вентиляторов и циркуляционных насосов.
• Угледобывающая промышленность: привод конвейеров, вентиляторов главного проветривания, насосов откачки шахтных вод.
• Гидравлические станции (гидростанции): привод шестеренных, пластинчатых и других типов гидравлических насосов в составе мобильных или стационарных установок, работающих во взрывоопасных средах.

Мощность в 1.1 кВт и скорость 1000 об/мин делают данный электродвигатель 4ВР 80В6 оптимальным решением для компактных насосных установок средней производительности.

Типичные ошибки при подборе аналога

При замене двигателя в существующей системе часто допускают следующие ошибки:

1. Игнорирование типа взрывозащиты. Установка двигателя с более низким уровнем защиты (например, Exd вместо Exde) в опасную зону категорически запрещена и нарушает правила безопасности.
2. Несоответствие посадочных габаритов и исполнения IM. Моторы серий 4ВР и 4ВС, несмотря на схожие обозначения, имеют различную привязку по габаритам к стандартам (РС-3031 и CENELEC соответственно) и не всегда взаимозаменяемы. Монтажные исполнения (IM1081, IM2081) также должны совпадать.
3. Пренебрежение климатическим исполнением. Установка двигателя У2.5 в условия тропического климата (Т2.5) без дополнительной защиты приведет к преждевременному выходу из строя изоляции.
4. Подбор только по мощности. Необходимо также учитывать номинальный ток и коэффициент мощности (Cos φ) для корректного подбора защитной и пусковой аппаратуры.

Расшифровка условного обозначения 4ВР 80 В6

• 4ВР – серия взрывозащищенных асинхронных электродвигателей.
• 80 – условная высота оси вращения вала над основанием в миллиметрах (в данном случае 80 мм).
• В – обозначение длины корпуса (установочного размера) по нормам стандарта.
• 6 – количество полюсов (для данной модели – 6 полюсов, что соответствует синхронной частоте 1000 об/мин при частоте сети 50 Гц).

Примеры возможных заказов с учетом конфигураций:

• Базовая модель: Электродвигатель 4ВР 80 В6, 1.1 кВт, 1000 об/мин, 380В, исполнение IM1081 (на лапах), климатическое У2.
• Модель с фланцевым креплением: Электродвигатель 4ВР 80 В6, 1.1 кВт, 1000 об/мин, 380В, исполнение IM2081 (лапы + фланец), степень защиты IP55.
• Модель для холодного климата: Электродвигатель 4ВР 80 В6, 1.1 кВт, 1000 об/мин, 380В, исполнение IM1081, климатическое УХЛ2.

Для заказа, уточнения наличия конкретного исполнения или подбора аналога свяжитесь с нашими техническими специалистами через сайт 777-gidra.ru.
