Электродвигатель 4ВР 112 МА8

Электродвигатель 4ВР 112 МА8 представляет собой трехфазный асинхронный мотор с короткозамкнутым ротором, специально разработанный для продолжительной эксплуатации во взрывоопасных средах. Основное назначение – надежный привод насосных групп, вентиляционного и конвейерного оборудования на промышленных объектах, где существует риск образования взрывоопасных газовых, паровых или пылевоздушных смесей.

Описание и назначение двигателя 4ВР 112 МА8

Электродвигатель 4ВР 112 МА8 – это серийный агрегат, габаритные размеры и мощность которого унифицированы в соответствии со стандартом РС-3031. Базовое напряжение питания – 380 Вольт при частоте 50 Гц, однако доступны и другие варианты исполнений по напряжению.

Приходит электромонтер на склад, берет электродвигатель 4ВР 112 МА8 и спрашивает: «А он тяжелый пуск держит?». Кладовщик отвечает: «Держит. И легкий пуск тоже держит. Он в общем всё держит, лишь бы во взрывозащищенной оболочке».

Ключевая особенность данного агрегата – высокая степень взрывозащиты, соответствующая маркировке 1ExdeIIBT4. Это означает, что мотор защищен взрывонепроницаемой оболочкой (уровень защиты «d»), которая предотвращает передачу внутреннего взрыва во внешнюю среду и препятствует воспламенению окружающей горючей смеси. Таким образом, данный двигатель 4ВР 112 МА8 является безопасным решением для химических, нефтехимических, лакокрасочных и других производств.

Основные технические характеристики

В таблице приведены ключевые параметры, определяющие область применения и условия подключения электродвигателя 4ВР 112 МА8.

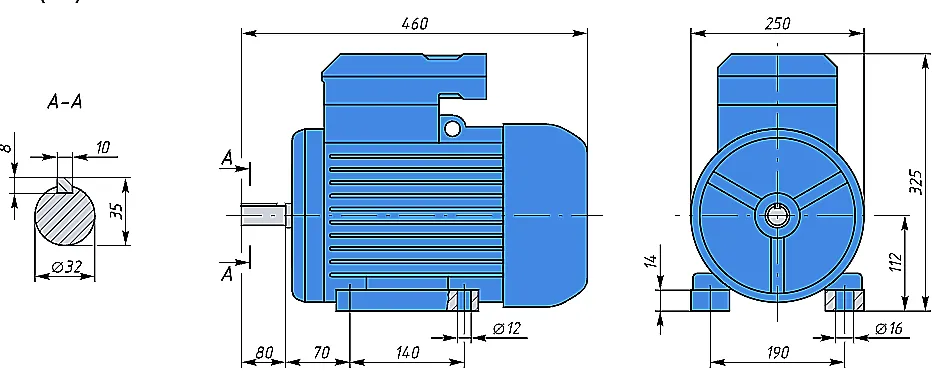

Габариты, масса и Код ТН ВЭД

Электродвигатель 4ВР 112 МА8 отличается компактными габаритами для своей мощности, что упрощает монтаж в составе станков и агрегатов. Установочные размеры соответствуют общепромышленным стандартам, обеспечивая взаимозаменяемость. Код ТН ВЭД для данного типа продукции – 8501 51 100 0. (Электродвигатели переменного тока мощностью более 0,75 кВт, но не более 7,5 кВт).

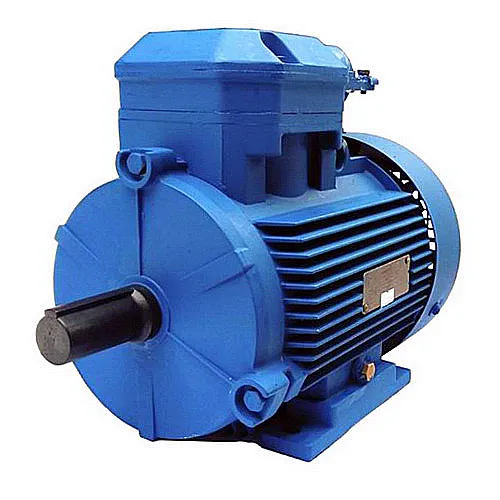

Электродвигатель 4ВР 112 МА8, вид сбоку. Четко видны монтажные лапы и корпус во взрывозащищенном исполнении.

Задняя часть двигателя 4ВР 112 МА8 с клеммной коробкой, имеющей герметичное взрывонепроницаемое исполнение.

Условное обозначение (расшифровка индекса 4ВР 112 МА8)

Маркировка модели содержит всю необходимую информацию для предварительного подбора.
- 4ВР: Серия взрывозащищенных электродвигателей, унифицированных по габаритам со стандартными моторами.
- 112: Габарит по высоте оси вращения (112 мм).
- М: Условная длина (установочный размер) сердечника статора.
- А: Форма исполнения (алюминиевая рама/корпус).
- 8: Количество полюсов (8 полюсов = 750 об/мин при 50 Гц).

Принцип работы и конструктивные особенности

Как и любой трехфазный асинхронный электродвигатель, модель 4ВР 112 МА8 работает по принципу создания вращающегося магнитного поля статором, которое индуцирует токи в короткозамкнутом роторе и заставляет его вращаться. Главное отличие заключается в конструкции: все элементы (статор, ротор, подшипниковые щиты, клеммная коробка) заключены в массивную чугунную или алюминиевую взрывонепроницаемую оболочку. Стыки крышек и фланцев выполнены с особыми лабиринтными уплотнениями, рассчитанными на гашение пламени и охлаждение продуктов возможного внутреннего взрыва. Клеммная коробка имеет отдельное взрывонепроницаемое исполнение.

Температурный режим и ресурс работы

Двигатель рассчитан на продолжительный режим работы S1 в широком диапазоне температур окружающей среды, определяемом климатическим исполнением (от -60°C для Т2.5 до +40°С для У2.5). Ресурс работы напрямую зависит от качества обслуживания: своевременной смазки подшипников, контроля вибрации, состояния уплотнений клеммной коробки и соблюдения электрических параметров сети. Категория взрывозащиты BT4 определяет допустимую максимальную температуру на поверхности оболочки, которая не должна превышать 135°C. Регулярная проверка нагрева – ключевой фактор для долгосрочной и безопасной эксплуатации двигателя 4ВР 112 МА8.

Преимущества и особенности эксплуатации

• Снижение рисков и простоев: Наличие сертифицированной взрывозащиты 1ExdeIIBT4 позволяет устанавливать данный агрегат в опасных зонах, минимизируя риск аварий и связанных с ними остановок производства.
• Широкий охват сфер применения: Электродвигатель 4ВР 112 МА8 совместим с большинством типового промышленного оборудования (насосы, вентиляторы, дымососы, конвейеры небольших мощностей), где требуется небольшая мощность 2.2 кВт и низкая частота вращения.
• Удобство монтажа и замены: Стандартные монтажные исполнения (IM1081, IM2081, IM3081) и присоединительные размеры (вал 32 мм) обеспечивают простую установку и взаимозаменяемость с устаревшими моделями серий ВА и АИМУ, что критически важно для поддержания работоспособности действующих линий.
• Повышенная надежность оболочки: Взрывонепроницаемое исполнение «d» обеспечивает механическую прочность и защиту внутренних компонентов не только от взрыва, но и от воздействия агрессивных сред, пыли и влаги (IP54/IP55).

Типичные области применения

Электродвигатель 4ВР 112 МА8 находит применение на предприятиях различных отраслей, где требуется безопасный привод в условиях потенциальной взрывоопасности:
- Химическая и нефтехимическая промышленность: Привод насосов для перекачки летучих жидкостей, вентиляторов в окрасочных камерах, мешалок в реакторах.
- Нефтегазовая отрасль: Оборудование малых компрессорных станций, насосных модулей на складах ГСМ.
- Добывающая промышленность: Привод конвейеров, вентиляторов местного проветривания в шахтах, где возможно скопление метана или угольной пыли.
- Производство и переработка: Транспортеры на мукомольных и комбикормовых заводах (взрывоопасная пыль), оборудование лакокрасочных цехов.
- Водоочистка и канализация: Привод насосов на станциях, где могут образовываться взрывоопасные газы (метан, сероводород).

Состав ремкомплектов и часто заменяемые элементы

При длительной эксплуатации электродвигателя 4ВР 112 МА8 наиболее подвержены износу следующие компоненты:
1. Подшипники качения (шариковые или роликовые) – изнашиваются из-за вибраций, перекосов вала, нерегулярной смазки или попадания загрязнений.
2. Уплотнительные прокладки и сальники клеммной коробки и торцевых крышек – теряют эластичность при высоких температурах или агрессивном воздействии среды, что может нарушить взрывозащиту.
3. Изоляция обмоток статора – может разрушаться из-за перегрева, скачков напряжения, повышенной влажности внутри корпуса.

Типичные ошибки при подборе

• Пренебрежение категорией взрывоопасной зоны: Установка двигателя с уровнем взрывозащиты, не соответствующим реальному классу зоны (например, для IIA требуется BT4, а не более низкая категория).
• Неучет режима работы: Выбор двигателя для продолжительного режима S1 в системы с частыми пусками/остановами или тяжелым пусковым моментом без соответствующего запаса по мощности или проверки кратности моментов.
• Игнорирование климатического исполнения: Использование исполнения У2.5 в условиях крайне низких температур (ниже -40°C) или повышенной влажности без дополнительных мер защиты.
• Ошибки при замене аналога: Механическая установка мотора серии 4ВР вместо серии 4ВС или других зарубежных аналогов без проверки фактических посадочных размеров и размеров вала, несмотря на схожесть электрических параметров.

Примеры заказа и доступные модификации

При оформлении заказа важно указать полное обозначение и требуемые опции:
1. Базовая модель: 4ВР 112 МА8, 380/660В, IM1081, IP55, У2 – привод насоса.
2. Модель с фланцевым креплением: 4ВР 112 МА8, 220/380В, IM3081, IP55, УХЛ2 – для монтажа на вентилятор.
3. Модель для иного напряжения: 4ВР 112 МА8, 660/1140В, IM2081, IP54, Т2 – для эксплуатации в шахтных условиях.

Поставки и доставка по России и СНГ

Взрывозащищенные электродвигатели бренда ГИДРАВЛИК, в том числе модель 4ВР 112 МА8, поставляются компанией ГИДРАВЛИКА. Мы обеспечиваем доставку оборудования во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы провести бесплатную техническую консультацию, помочь с подбором аналога под вашу действующую систему и оформить заказ. Для получения коммерческого предложения или уточнения наличия, оставьте заявку на сайте или свяжитесь с нашими менеджерами через раздел Контакты.
