Электродвигатель 4ВР 112 М2

Электродвигатель 4ВР 112 М2 представляет собой взрывозащищенный асинхронный электромотор с короткозамкнутым ротором, рассчитанный на трехфазную сеть переменного тока. Основное назначение – привод стационарного промышленного оборудования, эксплуатируемого в помещениях с повышенной взрывопожароопасностью.

Описание и назначение

Электродвигатель 4ВР 112 М2 выполняет функцию силового привода для насосных агрегатов, вентиляторов, конвейерных линий и прочего технологического оборудования. Его ключевая особенность – взрывонепроницаемая оболочка, обеспечивающая безопасную работу во взрывоопасных средах. Мотор спроектирован для продолжительного режима работы S1.

Основные параметры и габариты

При выборе данного взрывозащищенного электродвигателя критически важным является контроль соответствия установочных и присоединительных размеров. Указанный в спецификации электродвигатель 4ВР 112 М2 имеет унифицированные габариты, соответствующие отечественному стандарту РС-3031. Это обеспечивает его взаимозаменяемость с рядом аналогов, что упрощает ремонт и модернизацию действующих систем.

Код ТН ВЭД: 8501 51 100 0.

Приходит наладчик на участок, а там стоит электродвигатель 4ВР 112 М2. Спрашивает у технолога: «Почему он не работает?». Тот отвечает: «А мы его для безопасности из зоны с потенциально взрывоопасной атмосферой вынесли, теперь он в обычном цеху». Наладчик: «Ну и?». «Так в обычном цеху у нас розетки на 220В, а ему 380 надо!».

Габаритные и присоединительные размеры

Для проверки совместимости с вашим оборудованием сверьтесь с таблицей размеров. Особое внимание уделите диаметру вала и посадочным размерам фланца или лап.

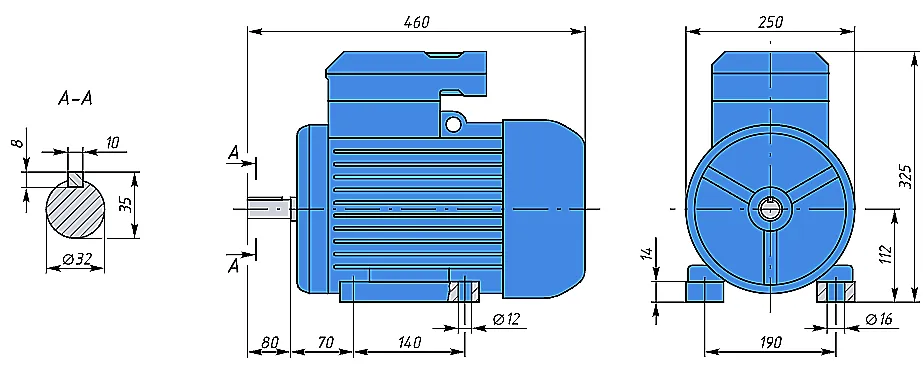

Вид электродвигателя 4ВР 112 М2 сбоку, монтажное исполнение на лапах (IM1081).

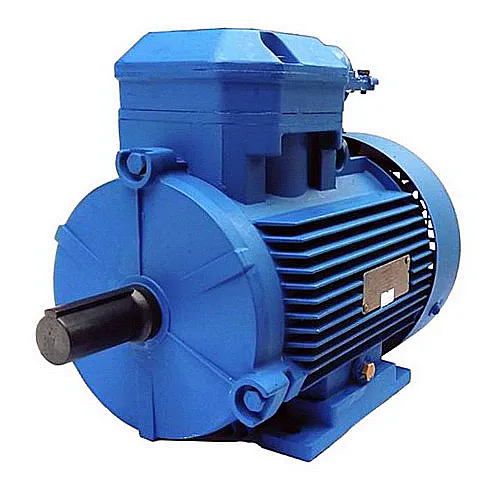

Фронтальный вид мотора 4ВР 112 М2, видна взрывонепроницаемая клеммная коробка.

Преимущества и особенности эксплуатации

• Минимизация рисков и простоев. Взрывозащищенное исполнение 1ExdеIIBT4 позволяет безопасно эксплуатировать электродвигатель 4ВР 112 М2 в зонах класса II, что исключает необходимость организационных мероприятий по переносу оборудования и снижает риск аварийных остановок производства.
• Высокий ресурс работы. Конструкция, рассчитанная на продолжительный режим S1, использование качественных подшипников и надежная изоляция обмоток обеспечивают длительный срок службы даже в условиях циклических нагрузок.
• Удобство монтажа и сервиса. Унифицированные присоединительные размеры по стандарту РС-3031 (лапы, фланец) и наличие нескольких монтажных исполнений (IM1081, IM2081 и др.) упрощают установку и замену. Клеммная коробка позволяет легко выполнить подключение.
• Совместимость с типовым оборудованием. Данный двигатель является полным аналогом агрегатов серий ВА и АИМУ по установочным размерам и электрическим параметрам, что упрощает поиск замены для устаревших моделей.
• Надежная работа в сложных условиях. Степень защиты IP54/IP55 и климатические исполнения (У2.5, Т2.5) гарантируют стабильную работу при повышенной влажности, запыленности и в широком диапазоне температур окружающей среды.

Принцип работы и устройство

При подаче трехфазного напряжения на обмотки статора создается вращающееся электромагнитное поле. Оно индуцирует ток в короткозамкнутом роторе, в результате чего возникает крутящий момент. Вал двигателя, соединенный с рабочим механизмом (насосом, вентилятором), начинает вращаться. Взрывозащита типа «d» (взрывонепроницаемая оболочка) реализована за счет особо прочного корпуса, способного выдержать давление внутреннего взрыва и предотвратить его передачу во внешнюю взрывоопасную среду.

Температурный режим, ресурс и обслуживание

Эксплуатация электродвигателя 4ВР 112 М2 допускается в температурном диапазоне, определяемым климатическим исполнением (например, для У2.5 от -45°С до +40°С). Ресурс агрегата напрямую зависит от качества питающего напряжения, нагрузки, условий охлаждения и периодичности технического обслуживания. Ключевыми факторами, влияющими на долговечность, являются: состояние подшипниковых узлов (требуют регулярной замены смазки), целостность изоляции обмоток (зависит от перегрузок и температуры) и отсутствие перекосов при монтаже.

Области применения и типовое оборудование

Электродвигатель 4ВР 112 М2 широко используется в отраслях, где присутствуют взрывоопасные газовые или паровоздушные смеси:

• Химическая и нефтехимическая промышленность: привод насосов для перекачки легковоспламеняющихся жидкостей, мешалок реакторов, вентиляторов вытяжных систем.
• Нефтегазовая отрасль и добыча: оборудование буровых установок, насосные станции сырой нефти и газа, компрессорные станции.
• Металлургия и горное дело: привод конвейеров в угольных шахтах, вентиляторы главного проветривания, насосы гидросмыва.
• Лакокрасочное и мукомольное производство: приводы в зонах, где возможно образование взвесей пыли, образующих с воздухом взрывоопасные смеси.

Условное обозначение (расшифровка индекса)

Расшифровка модели электродвигатель 4ВР 112 М2:
4ВР – серия взрывозащищенных двигателей.
112 – высота оси вращения вала (112 мм).
М – установочный размер по длине станины (средняя длина).
2 – количество полюсов (2 полюса = синхронная частота вращения 3000 об/мин).

Типичные ошибки при подборе

1. Игнорирование класса взрывоопасности зоны. Подбор двигателя без проверки соответствия маркировки взрывозащиты (1ExdеIIBT4) категории и группе взрывоопасной смеси в помещении.
2. Неверное напряжение питания. Заказ мотора на 380В для сети 660В или 220В без учета возможности переключения обмоток или наличия специальной модификации.
3. Ошибка в монтажном исполнении. Выбор двигателя только на лапах (IM1081), когда на оборудовании предусмотрен фланец (требуется IM2081 или IM3081), или наоборот.
4. Превышение нагрузки по мощности или моменту. Установка двигателя 7.5 кВт для привода механизма с пиковой мощностью, превышающей его перегрузочную способность (Mmax).

Примеры заказа

• Базовая модель: Электродвигатель 4ВР 112 М2, 7.5 кВт, 3000 об/мин, 380В, IP54, исполнение на лапах IM1081, климатическое У2.5.
• Модель с фланцевым креплением: Электродвигатель 4ВР 112 М2, 7.5 кВт, 3000 об/мин, 380В, IP55, исполнение комбинированное (лапы+фланец) IM2081, климатическое УХЛ2.5.
• Модификация на другое напряжение: Электродвигатель 4ВР 112 М2, 7.5 кВт, 3000 об/мин, 660В, IP54, исполнение на лапах IM1081.

Доставка и консультации

Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Мы осуществляем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Наши технические специалисты готовы предоставить консультацию по подбору аналога под вашу существующую систему, а также по вопросам интеграции и эксплуатации. Для оформления запроса или получения коммерческого предложения свяжитесь с нами через сайт или воспользуйтесь формой заказа.

Для отправки заявки на электродвигатель 4ВР 112 М2 перейдите в раздел Контакты или оставьте запрос.
