Электродвигатель 4ВР 100L4

Описание и назначение

Электродвигатель 4ВР 100L4 представляет собой трёхфазный асинхронный электродвигатель с короткозамкнутым ротором, выполненный во взрывозащищённом исполнении. Основная функция данного агрегата – надёжный привод стационарного оборудования, работающего во взрывоопасных средах. Электродвигатель 4ВР 100L4 рассчитан на продолжительный режим работы S1 и предназначен для интеграции в системы вентиляции, насосные агрегаты, конвейерные линии и другое промышленное оборудование.

Габариты, вес и код ТН ВЭД

Электродвигатель 4ВР 100L4 имеет компактные размеры, облегчающие его монтаж в условиях ограниченного пространства. Ниже приведены основные габаритные и присоединительные размеры. Уточнённый вес изделия зависит от конкретного монтажного исполнения и составляет порядка 28-32 кг. Для таможенного оформления используется Код ТН ВЭД 8501 52 100 0.

Инженер на химическом заводе хвалится перед коллегой: «У нас такой надёжный электродвигатель 4ВР 100L4 стоит, что даже если вокруг всё вспыхнет, он будет работать, как ни в чём не бывало!». Коллега отвечает: «Значит, он не только двигатель, но и оптимист?».

Технические характеристики электродвигателя 4ВР 100L4

Ключевые эксплуатационные параметры данного двигателя сведены в таблицу. Эти данные необходимы для правильного подбора агрегата под конкретные условия технологического процесса.

Преимущества и особенности эксплуатации

Выбор электродвигателя 4ВР 100L4 для оснащения производственных линий предоставляет ряд существенных выгод:

• Высокая надёжность и безопасность: Взрывонепроницаемая оболочка (исполнение «d») гарантирует защиту от воспламенения внешней среды, что критично для химических и нефтегазовых предприятий.
• Универсальность монтажа: Наличие нескольких вариантов установки (на лапах, на фланце, комбинированное) позволяет интегрировать двигатель в существующие системы без серьёзных доработок.
• Соответствие российским стандартам: Привязка габаритов и мощностей по стандарту РС-3031 обеспечивает полную взаимозаменяемость с моторами серий ВА и АИМУ, упрощая ремонт и модернизацию.
• Стабильность работы под нагрузкой: Высокие значения кратности пускового и максимального момента обеспечивают уверенный пуск и устойчивую работу при переменных нагрузках.
• Энергоэффективность: Хороший показатель КПД (85%) способствует снижению эксплуатационных расходов на электроэнергию.

Принцип работы в составе приводной системы

Электродвигатель 4ВР 100L4 функционирует по принципу классического асинхронного двигателя. При подаче трёхфазного напряжения на статор создаётся вращающееся магнитное поле, которое индуцирует токи в короткозамкнутом роторе. Взаимодействие этих полей создаёт крутящий момент на валу. Взрывозащита реализована за счёт прочной оболочки, способной выдержать внутреннее давление при возможном взрыве паровоздушной смеси и предотвратить его передачу во внешнюю среду.

Температурный режим работы и ресурс

Двигатель рассчитан на эксплуатацию в широком диапазоне температур, определённом климатическим исполнением. Для У2.5 диапазон составляет от -45°C до +40°C. Ресурс работы электродвигателя 4ВР 100L4 напрямую зависит от соблюдения условий эксплуатации: качества питающего напряжения, отсутствия перегрузок, своевременного техобслуживания и, что особенно важно, от состояния подшипниковых узлов. При работе в номинальном режиме и регулярном обслуживании срок службы исчисляется десятками тысяч часов.

Область применения и типы оборудования

Данная модель двигателя широко используется в отраслях, где присутствует риск образования взрывоопасных смесей газов, паров или пыли с воздухом:

• Химическая и нефтехимическая промышленность: Привод насосов для перекачки агрессивных сред, вентиляторов вытяжных систем.
• Добывающая промышленность: Оснащение конвейеров, углепогрузочных машин, вентиляторов главного проветривания.
• Металлургия: Привод оборудования в коксохимических цехах, систем аспирации.
• Производство лакокрасочных материалов и мукомольные комбинаты: Работа в пылевоздушных средах.

Таким образом, электродвигатель 4ВР 100L4 становится ключевым компонентом для безопасной работы любого промышленного объекта с повышенными требованиями к взрывобезопасности.

Состав ремкомплекта и часто заменяемые узлы

Для поддержания работоспособности двигателя необходимы периодическая замена расходных материалов и изнашиваемых деталей. Типичный ремонт электродвигателя 4ВР 100L4 может потребовать замены следующих элементов:

Рекомендуется иметь на складе минимальный ремкомплект, включающий пару подшипников и уплотнений, для оперативного устранения неисправностей и минимизации простоев.

Типичные ошибки при подборе двигателя

Чтобы избежать проблем при эксплуатации, следует обратить внимание на следующие распространённые ошибки:

• Игнорирование класса взрывозащиты: Подбор двигателя по мощности и оборотам без учёта категории взрывоопасности зоны может привести к аварии и нарушениям норм безопасности.
• Несоответствие монтажного исполнения: Попытка установить двигатель на лапах (IM1081) вместо требуемого фланцевого крепления (IM3081) или наоборот.
• Пренебрежение климатическим исполнением: Установка двигателя исполнения У2.5 в условиях тропического климата (Т2.5) без дополнительных мер.
• Неверный расчёт нагрузки: Выбор электродвигателя 4ВР 100L4 для циклического режима работы с частыми пусками/остановами, что противоречит заявленному режиму S1 (продолжительному).

Расшифровка условного обозначения 4ВР 100L4

Маркировка двигателя несёт полную информацию о его основных параметрах:

• 4 – обозначение серии асинхронных двигателей.
• ВР – исполнение взрывозащищённое с взрывонепроницаемой оболочкой.
• 100 – высота оси вращения вала (100 мм).
• L – установочный размер по длине станины (средняя длина).
• 4 – число полюсов, определяющее синхронную частоту вращения (1500 об/мин для сети 50 Гц).

Такая система маркировки позволяет техническому специалисту быстро идентифицировать ключевые параметры электродвигателя 4ВР 100L4.

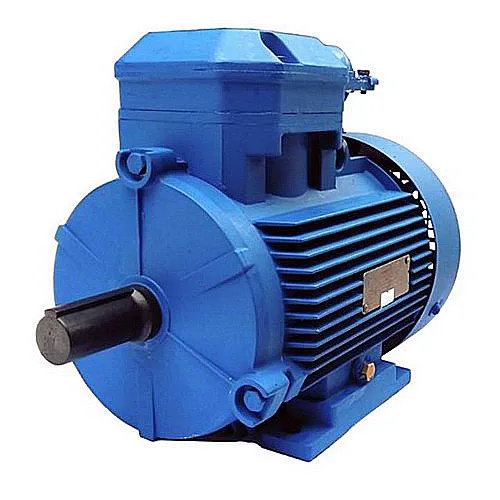

Изображения электродвигателя

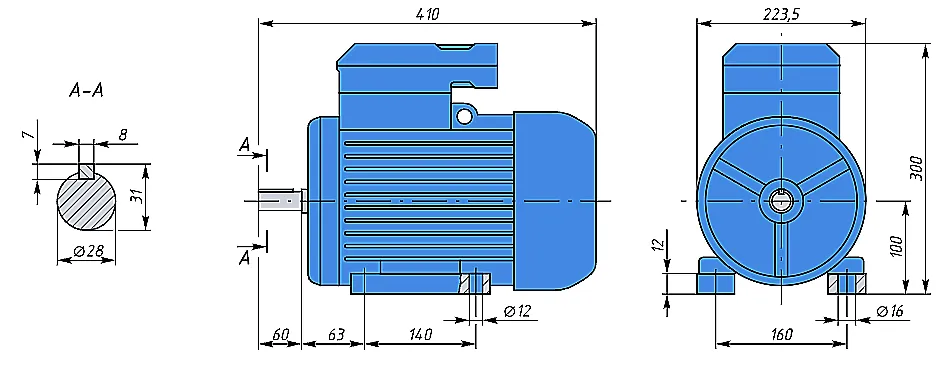

Габаритные и присоединительные размеры для монтажа

Перед заказом электродвигателя 4ВР 100L4 необходимо сверить посадочные и присоединительные размеры с параметрами устанавливаемого агрегата. Критически важны диаметр и длина выходного вала (28 мм), межосевые расстояния отверстий в лапах, а также диаметр и расположение отверстий во фланце (250 мм). Это обеспечит правильную центровку и отсутствие дополнительных нагрузок на вал при работе.

Примеры оформления заказа

В зависимости от требований технологического процесса, можно заказать различные модификации базовой модели:

1. Базовая комплектация: Электродвигатель 4ВР 100L4, 380/660В, IM1081 (на лапах), IP54, климатическое исполнение У2.5.
2. Для фланцевого крепления: Электродвигатель 4ВР 100L4, 380В, IM3081 (на фланце), IP55, климатическое исполнение УХЛ2.5.
3. Специальное напряжение: Электродвигатель 4ВР 100L4, 220/380В или 660/1140В, IM2081 (лапы + фланец), IP54, исполнение Т2.5.

Для уточнения наличия и сроков поставки конкретной модификации рекомендуется оставить заявку.

Часто задаваемые вопросы (FAQ)

1. Как правильно подобрать модификацию электродвигателя 4ВР 100L4 по напряжению и монтажу?
Выбор зависит от параметров сети на объекте и способа установки. Стандартное напряжение – 380В, но доступны модификации на 220В, 660В и 1140В. Монтажное исполнение (IM) выбирается исходя из конструкции приводного агрегата: IM1081 – на лапах, IM3081 – на фланце, IM2081 – комбинированное.

2. Какие сроки поставки и доставки по России и СНГ?
Стандартные сроки поставки со склада в Москве – от 3 рабочих дней. Доставка осуществляется транспортными компаниями (Деловые Линии, ПЭК, КИТ) во все регионы РФ, включая Москву, СПб, Екатеринбург, Новосибирск, Казань, а также в страны СНГ (Беларусь, Казахстан). Сроки транспортировки зависят от удалённости региона.

3. Каковы условия эксплуатации данного двигателя в суровом климате или запылённых помещениях?
Двигатель с климатическим исполнением У2.5 рассчитан на работу при температуре от -45°C до +40°C. Степень защиты IP54 гарантирует защиту от попадания внутрь пыли в количествах, нарушающих работу. Для сред с высокой запылённостью рекомендуется версия со степенью IP55.

4. Возможна ли замена этим двигателем устаревших моделей серий ВА или АИМУ?
Да, электродвигатель 4ВР 100L4 является полным аналогом по присоединительным размерам и мощностным характеристикам двигателей серий ВА и АИМУ соответствующей мощности, что позволяет осуществлять прямую замену без переделок фундамента или сопрягаемых узлов.

Поставки и сервис от ГИДРАВЛИКА

Электродвигатели бренда ГИДРАВЛИК поставляются на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от профессиональной консультации по подбору аналога под вашу систему до организации оперативной доставки в любой регион России и страны СНГ. Наши специалисты готовы помочь с расчётом параметров и подбором оптимальной модификации электродвигателя 4ВР 100L4 для вашего производства. Для получения подробной информации и оформления заказа посетите наш сайт или свяжитесь с менеджерами через раздел Контакты.
