Описание и назначение

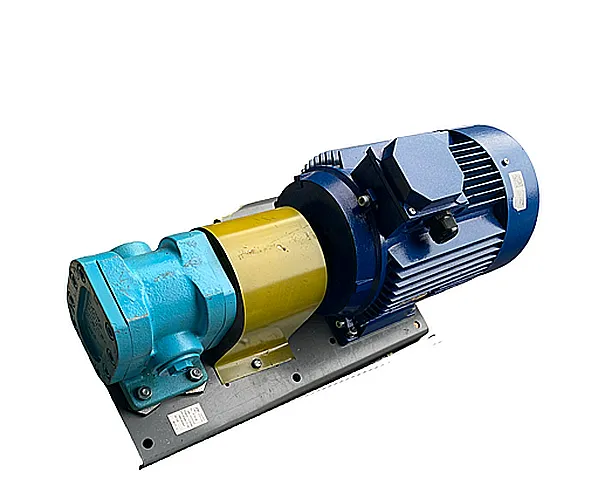

Насос агрегат БГ11-23А представляет собой компактную гидростанцию, спроектированную для работы в составе смазочных и низконапорных гидравлических систем промышленного оборудования. Устройство представляет собой моноблочную конструкцию, объединяющую шестеренный насос серии Г11 и асинхронный электродвигатель АИР90L4. Основная функция агрегата — стабильная и надежная подача минеральных масел и индустриальных жидкостей.
Вес и габаритные размеры
Общая масса агрегата в сборе составляет 42 кг. Размеры позволяют стандартный монтаж в условиях ограниченного пространства машинного зала или станочного парка. Унификация креплений обеспечивает быструю замену или установку на место вышедших из строя аналогичных установок. Код товарной номенклатуры внешнеэкономической деятельности для данного изделия — 8413.50.90.90.
| Параметр | Значение |
|---|
| Длина, мм | 502 |
| Ширина, мм | 200 |
| Высота, мм | 260 |
| Диаметр вала, мм | 13 |
| Монтажная высота, мм | 160 |
| Масса (нетто), кг | 42 |
Инженеры на тестировании нового насосного агрегата спорят о его производительности. Один говорит: «Его давление достигает 3 МПа!» Другой возражает: «Зато мой насос агрегат БГ11-23А стабильно работает при 2,5 МПа уже пять лет без нареканий». Кто прав? Смотря какую задачу решать — кратковременную перегрузку или долгосрочную надежность. Агрегат БГ11-23А выбирают как раз за второе.
Технические характеристики
Ключевые параметры насосного агрегата БГ11-23А определяют его возможности в гидравлическом контуре. Конструкция рассчитана на долговременную эксплуатацию в условиях стандартных производственных циклов с минимальным сервисным вмешательством. Ниже представлены основные технические данные устройства.
| Наименование параметра | Величина |
|---|
| Рабочий объем, см³ | 22,4 |
| Номинальная подача (производительность), л/мин | 26 |
| Давление на выходе (номинальное), МПа (бар) | 2,5 (25) |
| Давление на выходе (максимальное), МПа (бар) | 3,0 (30) |
| Номинальная частота вращения вала, об/мин | 1450 |
| Максимальная частота вращения, об/мин | 1800 |
| Тип и мощность электропривода | АИР90L4, 2,2 кВт |
| Диапазон вязкости рабочей среды, мм²/с | 29–35 |
| Тип рабочей среды | Индустриальные масла (И-Г, И-Д), лубриканты |
| Присоединительные размеры (резьба патрубков) | М12х1.5 (стандарт для напорной/всасывающей линии) |
Преимущества и особенности эксплуатации
Выбор агрегата БГ11-23А для комплектации гидросистемы предоставляет несколько ощутимых выгод для специалиста, отвечающего за бесперебойность технологических процессов.
- Снижение эксплуатационных потерь: Моноблочная конструкция с двигателем и насосом на общей раме исключает необходимость центровки валов и установки сложных соединительных муфт, что сокращает время монтажа и риск несоосностей.
- Высокий ресурс работы: Использование качественных подшипниковых узлов и термически обработанных шестерен позволяет агрегату отрабатывать до 10 000 часов наработки до планового капремонта при соблюдении условий по фильтрации масла.
- Стабильность параметров давления: Инженерная оптимизация зацепления шестерен и конструкция корпуса минимизируют пульсации давления на выходе, обеспечивая плавную работу исполнительных механизмов станка или пресса.
- Широкая совместимость: Стандартные присоединительные размеры и номинальное давление в 2,5 МПа позволяют использовать насос агрегат БГ11-23А в большинстве типовых гидравлических и смазочных систем советского и российского станочного парка.
- Удобство обслуживания: Доступная компоновка узлов упрощает процедуру замены уплотнений или контроль состояния подшипников, что сокращает время планового технического обслуживания.
Принцип работы
Насос агрегат БГ11-23А функционирует по классическому принципу объемного шестеренного вытеснения. Электродвигатель через упругую муфту передает вращение на ведущую шестерню насоса. Ведущая и ведомая шестерни, находясь в зацеплении, вращаются внутри расточки корпуса овального сечения. В зоне всасывания зубья, выходя из зацепления, создают разрежение, благодаря которому масло поступает в рабочую камеру. Заполняя впадины между зубьями и стенками корпуса, жидкость перемещается к зоне нагнетания. При входе зубьев в зацепление в зоне нагнетания объем рабочей камеры уменьшается, масло вытесняется в нагнетательную магистраль гидросистемы под заданным давлением.
Температурный режим работы и срок службы
Для обеспечения заявленного ресурса агрегат должен эксплуатироваться в рекомендуемом температурном диапазоне. Оптимальная температура рабочей жидкости составляет 40±4°C. Без последствий для механической части допускается работа в диапазоне от -20°C до +70°C. При отрицательных температурах необходимо использовать масла соответствующих марок либо предусмотреть предпусковой подогрев. Установленная производителем продолжительность безотказной работы — до 10 000 часов — достижима при соблюдении нескольких ключевых условий. Первое — использование рабочей среды с классом чистоты не грубее 13 по ГОСТ 17216-2001. Второе — обязательное наличие в системе фильтров тонкой очистки с размером пор не более 40 мкм. Третье — соблюдение номинального давления и избегание длительной работы на предельных режимах в 3,0 МПа.
Сфера применения
Насос агрегат БГ11-23А нашел свое применение в различных отраслях промышленности благодаря своей надежности и стандартным параметрам.
- Металлообработка: В качестве основного насоса для централизованных систем принудительной смазки направляющих и ходовых винтов токарных, фрезерных, шлифовальных станков.
- Кузнечно-прессовое оборудование: Для питания гидроприводов вспомогательных операций (зажим, выталкивание) в прессах небольшого и среднего усилительного ряда.
- Конвейерные и транспортные системы: В составе гидростанций для управления тормозами или механизмами переключения.
- Сельскохозяйственная и спецтехника: В системах гидроусилителя руля (ГУР) или для питания вспомогательных гидроцилиндров.
- Ремонтно-сервисные подразделения: В качестве базового элемента для мобильных или стационарных испытательных стендов гидравлики.
Состав ремкомплекта и типовые расходники
В ходе плановых ремонтов и технического обслуживания чаще всего требуют замены элементы, подверженные естественному износу. Для насосного агрегата БГ11-23А доступны ремкомплекты, включающие наиболее уязвимые детали.
| Наименование запчасти | Материал | Причина износа |
|---|
| Комплект уплотнений вала (сальник, манжеты) | NBR (нитрил-бутадиен) | Естественное старение резины, попадание абразивных частиц. |
| Прокладка корпусная | Паронит | Регулярные тепловые циклы, затяжка крепежа. |
| Уплотнительные кольца (O-rings) всасывающего/нагнетательного патрубков | NBR | Механический износ при монтаже/демонтаже, перепады давления. |
| Подшипниковые узлы (комплект) | Сталь, пластик | Циклическая нагрузка, недостаточная смазка или загрязнение масла. |
Быстрый износ уплотнений обычно свидетельствует о повышенном износе шестерённой пары или работе в режиме превышения допустимого давления.
Типичные ошибки при подборе
Некорректный выбор агрегата для конкретной системы может привести к его преждевременному выходу из строя или неэффективной работе всей гидросистемы.
- Ориентация только на присоединительные размеры. Подобрать модель по резьбе, игнорируя требуемую производительность (подачу) и давление, — распространенная ошибка. Недостаточная подача не обеспечит нужную скорость работы гидроцилиндров, а избыточная может вызвать перегрев.
- Игнорирование вязкости и типа рабочей среды. Использование насоса агрегата БГ11-23А для перекачки жидкостей, не относящихся к категории индустриальных масел (например, воды или эмульсий), гарантированно приведет к износу.
- Пренебрежение температурным диапазоном. Установка агрегата в неотапливаемых цехах с зимней температурой ниже -20°C без перехода на зимнее масло или подогрева вызывает повышенный износ при пуске.
- Отсутствие в контуре фильтра тонкой очистки. Подключение агрегата к системе, не обеспеченной фильтрацией на 40 мкм, сокращает его ресурс в разы.
Условное обозначение модели
Расшифровка заводской маркировки агрегата позволяет точно идентифицировать его основные признаки по документации. Для модели БГ11-23А применяется следующая логика: «БГ» — групповая буквенная аббревиатура, обозначающая базовое семейство шестеренных насосных агрегатов; «11» — условный номер серии, к которой относится присоединительный размер и базовая конструкция; «23» — порядковый номер модели в серии, определяющий конкретные параметры (рабочий объем, подача); «А» — индекс модификации, указывающий на исполнение с креплением двигателя на лапах и конкретный тип упругой муфты.
Габаритные и присоединительные размеры
Чертеж общего вида насосного агрегата БГ11-23А. Используется для проверки монтажных расстояний и компоновки гидростанции.
Перед установкой насоса агрегата БГ11-23А необходимо сверить монтажные размеры с чертежом существующего фундамента или рамы. Особое внимание следует уделить точкам крепления лап двигателя, расположению всасывающего и нагнетательного патрубков (М12х1.5), а также высоте вала относительно плоскости установки. Проверьте, не будут ли коммуникации мешать свободному доступу для обслуживания.
Варианты оформления заказа
Мы рекомендуем указывать в заявке как можно более полную информацию о требуемой конфигурации. Примеры формулировок заказа:
- «Насосный агрегат БГ11-23А в базовой комплектации (насос Г11 + двигатель АИР90L4) — 1 шт.».
- «Агрегат БГ11-23А с комплектом монтажных пластин для рамы станка 16К20 — 1 комплект.»
- «Поставка агрегата БГ11-23А совместно с фильтром тонкой очистки 40 мкм и комплектом уплотнений (ремкомплект) — 1 набор.»
Наши специалисты всегда готовы проконсультировать и помочь подобрать оптимальную конфигурацию под вашу задачу.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модель насосного агрегата по давлению и производительности для замены старого?
Ключевые параметры — номинальная подача (обычно 26 л/мин для БГ11-23А) и давление (до 2,5 МПа номинального, 3,0 МПа максимального). Важно, чтобы новая модель соответствовала или незначительно превосходила эти значения старого агрегата для сохранения характеристик гидросистемы. Также проверьте тип подключения (резьба М12х1.5) и напряжение питания двигателя (380В, 50 Гц для АИР90L4).
Какие сроки поставки насоса агрегата БГ11-23А в города России и есть ли он на складе?
Агрегат БГ11-23А поставляется со склада в Москве. При наличии на складе отгрузка осуществляется в день поступления оплаты. Сроки доставки транспортными компаниями в основные промышленные центры (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) составляют 3–5 рабочих дней. В другие регионы РФ и страны СНГ сроки рассчитываются индивидуально.
Каковы требования к качеству масла и условиям эксплуатации (мороз, пыль)?
Рабочая среда — минеральные масла вязкостью 29–35 мм²/с (при 40°C) с классом чистоты по ГОСТ не грубее 13. Допустимый температурный диапазон эксплуатации от -20°C до +70°C. Для работы в пыльных помещениях требуется защищенный кожух или регулярная очистка вентиляционных отверстий электродвигателя. Обязательна установка фильтра тонкой очистки (40 мкм).
Вы поставляете аналоги насоса агрегата БГ11-23А для замены на импортном оборудовании?
Да, компания ГИДРАВЛИКА осуществляет технический подбор аналогов. Необходимо предоставить характеристики заменяемого агрегата: тип насоса, подачу (л/мин или см³/об), рабочее давление (МПа или бар), тип и мощность двигателя, присоединительные размеры. Наш инженер поможет подобрать максимально близкий по параметрам вариант или аналог с сопоставимыми характеристиками из линейки отечественного производителя ГИДРАВЛИК.
Доставка и консультации от поставщика ГИДРАВЛИКА
Насос агрегат БГ11-23А — продукт российской промышленности от бренда ГИДРАВЛИК, зарекомендовавший себя надежностью в тысячах производственных объектов. Поставщик ГИДРАВЛИКА обеспечивает гарантированные поставки данного оборудования и его аналогов по всей территории России и стран СНГ. Наши технические специалисты готовы оказать консультацию по выбору, особенностям монтажа и интеграции агрегата в вашу систему.
Для заказа, получения коммерческого предложения или технической консультации свяжитесь с нами через раздел Контакты или оставьте заявку в форме на сайте.
