Насос-дозатор планетарный НДП250 является ключевым компонентом гидрообъемного рулевого управления (ГОРУ) в мобильной технике. Его основная задача — преобразовывать механическое усилие от рулевой колонки в пропорциональный гидравлический сигнал для управления поворотом колес или гусениц. Устройство гарантирует точное дозирование рабочей жидкости даже в условиях переменных нагрузок, обеспечивая плавность хода и отзывчивость управления.
Описание и основные функции
Данная модель представляет собой прецизионный гидроаппарат роторно-поршневого типа с планетарной кинематикой. Он устанавливается в разрыв гидравлической линии между питающим насосом и силовым гидроцилиндром или гидромотором рулевого привода. Функционал устройства позволяет осуществлять управление техникой при неработающем основном силовом агрегате, что критически важно для безопасной эвакуации или буксировки. Применение насоса-дозатора планетарного НДП250 обеспечивает независимость рулевого управления от оборотов двигателя, повышая маневренность и безопасность.
Габаритные размеры, вес и код ТН ВЭД
Оборудование отличается компактными размерами и надежной конструкцией. Корпус выполнен из высокопрочного чугуна, что обеспечивает устойчивость к механическим нагрузкам и вибрациям.
— Инженер говорит механику: «Установи на погрузчик новый насос-дозатор планетарный НДП250, чтобы он и поворачивал точно, и запасные части экономил!» Механик в ответ: «Так это он сам себя должен обслуживать?». Шутка шуткой, а ресурс у узла действительно впечатляет.
Код ТН ВЭД для данной продукции: 8413.50.000 0. Условное обозначение модели расшифровывается следующим образом: Насос-Дозатор Планетарный, а цифра 250 указывает на рабочий объем — 250 кубических сантиметров на один оборот вала.
| Параметр | Значение |
|---|
| Вес устройства | 28 кг |
| Диаметр корпуса (D) | 94 мм |
| Присоединительный размер (I) | 34,8 мм |
| Общая длина (L) | 160,8 мм |
Технические характеристики насоса-дозатора
Конструктивные особенности и параметры насоса-дозатора планетарного НДП250 обеспечивают его стабильную работу в составе гидростанций и сложных гидроприводов.
| Наименование параметра | Единица измерения | Значение |
|---|
| Номинальная объемная подача (рабочий объем) | см³/об | 250 |
| Максимально допустимое давление на сливной магистрали | МПа | 16 |
| Потребная производительность питающего насоса | л/мин | 25 |
| Максимальный крутящий момент на приводном валу | Н·м | 160 |
| Управляющий момент, необходимый для поворота вала | Н·м | не более 4 |
| Рекомендуемый тип рабочей среды | — | Минеральные масла (ISO VG 32, 46), синтетические и биоразлагаемые жидкости |
| Диапазон рабочих температур | °C | от -30 до +80 |
Рис.1. Схематическое изображение и ключевые параметры насоса-дозатора.
Преимущества и особенности эксплуатации
Выбор планетарного дозатора этой модели предоставляет ряд существенных преимуществ для эксплуатационных и сервисных служб предприятий.
- Повышенный ресурс работы: Конструкция с планетарной передачей и использованием износостойких материалов обеспечивает длительный срок службы даже при циклических нагрузках.
- Минимизация простоев техники: Высокая надежность узла сокращает количество внеплановых остановок для ремонта гидросистемы рулевого управления.
- Совместимость с распространенным оборудованием: Агрегат является штатным или взаимозаменяемым элементом для многих моделей отечественной и импортной спецтехники.
- Стабильность давления и расхода: Обеспечивает линейную характеристику управления, исключая рывки и провалы при повороте руля, что повышает точность вождения.
- Удобство монтажа и обслуживания: Стандартизированные присоединительные размеры и доступность ремкомплектов упрощают процесс установки и ремонта.
Принцип функционирования в гидросистеме
Насос-дозатор планетарный НДП250 работает по принципу регулируемого аксиально-поршневого механизма. Приводной вал устройства соединен с рулевой колонкой. При ее вращении планетарный редуктор преобразует угол поворота в осевое смещение наклонной шайбы. Это смещение изменяет рабочий объем плунжерной группы. Таким образом, вращательное движение оператора преобразуется в пропорциональный по расходу поток рабочей жидкости, который направляется в одну из полостей силового гидроцилиндра, вызывая его перемещение и, соответственно, поворот управляемых колес. Отработавшая жидкость отводится на слив.
Условия эксплуатации и ресурс
Для обеспечения заявленного срока службы, который при соблюдении регламента может превышать 12 лет, необходимо придерживаться рекомендаций по эксплуатации. Ключевым фактором является поддержание чистоты гидравлической жидкости. Установка фильтров тонкой очистки с уровнем фильтрации не грубее 10 мкм является обязательной. Температурный режим работы должен находиться в указанном диапазоне от -30°C до +80°C, при этом пуск системы после длительного простоя в условиях отрицательных температур рекомендуется проводить на минимальных оборотах для прогрева масла. Ресурс устройства напрямую зависит от качества уплотнений и состояния плунжерных пар, которые чувствительны к абразивному износу.
Области применения и совместимость с техникой
Данный узел широко применяется в качестве элемента гидрообъемного рулевого управления в различных отраслях. Его установка актуальна для следующего оборудования:
- Сельскохозяйственная техника: Тракторы (ВМТЗ-НДП-100, ЗТМ-НДП-125 и аналоги), зерноуборочные комбайны.
- Дорожно-строительные машины: Автогрейдеры (ДЗ-98В, ДЗ-98В1), катки, асфальтоукладчики.
- Погрузочная техника: Фронтальные погрузчики (ЭП-1616, АП-3010, ЗТМ-216А-НДП-500).
- Прочая спецтехника: Машины для лесного хозяйства, карьерные самосвалы малой грузоподъемности.
Устройство совместимо с большинством типов гидравлических масел, применяемых в мобильной технике, включая минеральные, синтетические и биоразлагаемые жидкости соответствующих классов вязкости.
Рис.2. Габаритные и установочные размеры насоса-дозатора планетарного НДП250. |

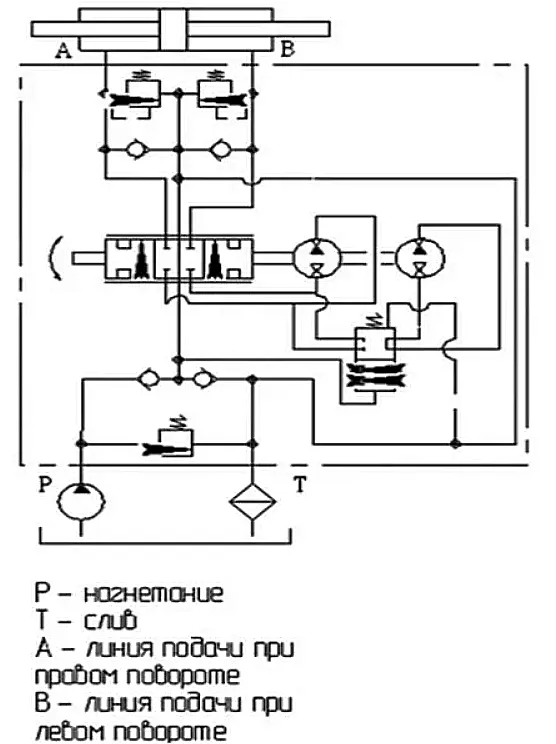

Рис.3. Схема подсоединения гидравлических линий к насосу-дозатору. |
Ремонтопригодность и типовые запчасти
Конструкция насоса-дозатора планетарного НДП250 предусматривает возможность восстановления. Чаще всего в процессе эксплуатации требуют замены следующие элементы:
| Наименование запчасти | Типичная причина износа |
|---|
| Уплотнительные манжеты и кольца (сальники) вала | Естественное старение резины, перепады температур, загрязнение жидкости. |
| Торцевые уплотнения распределительного узла | Абразивный износ из-за загрязненного масла, работы под высоким давлением. |
| Плунжерная пара (блок цилиндров и поршни) | Износ рабочих поверхностей из-за недостаточной смазки или попадания твердых частиц. |
| Опора наклонной шайбы (подшипник) | Усталостный износ металла при циклических нагрузках. |
| Возвратные пружины плунжеров | Потеря упругости (усталость металла). |
Рекомендуется использовать только оригинальные или сертифицированные производителем ремкомплекты для сохранения рабочих характеристик узла.
Типичные ошибки при подборе и замене
Во избежание некорректной работы системы и снижения ресурса оборудования, следует обращать внимание на следующие моменты:
- Ориентир только на присоединительные размеры: Необходимо учитывать соответствие по рабочему объему (250 см³/об), давлению (до 16 МПа) и требуемой подаче питающего насоса (25 л/мин).
- Игнорирование качества рабочей среды: Применение нерекомендованных жидкостей или работа с загрязненным маслом без фильтрации приводит к ускоренному износу прецизионных пар.
- Неучет климатических условий: Работа за пределами допустимого температурного диапазона (-30°C…+80°C) влияет на вязкость масла и эластичность уплотнений.
Примеры оформления заказа
Заказчикам удобно указывать модель, требуемое количество и особенности доставки. Типовые варианты заявок:
- Базовая поставка: Насос-дозатор планетарный НДП250 — 3 шт. Доставка до терминала транспортной компании в Москве.
- Комплексный заказ с технической поддержкой: НДП250 — 8 шт. + консультация по замене на парке погрузчиков АП-3010. Доставка на объект в г. Екатеринбург.
- Заказ на замену импортного аналога: Подбор насоса-дозатора планетарного НДП250 для замены выработавшего ресурс узла на автогрейдере ДЗ-98В1. Требуется 1 шт. Доставка в г. Казань.
Часто задаваемые вопросы (FAQ)
Отвечаем на самые популярные вопросы от технических специалистов.
Как подобрать модификацию, если характеристики моей системы отличаются?
Ключевыми параметрами являются рабочий объем (250 см³/об для НДП250), максимальное рабочее давление (16 МПа) и требуемая производительность питающей гидростанции (от 25 л/мин). Для точного подбора рекомендуем предоставить модель техники или параметры заменяемого узла нашим инженерам через сайт Контакты.
Какие сроки поставки и есть ли оборудование на складе?
Насос-дозатор планетарный НДП250 доступен на нашем основном складе. Стандартные сроки отгрузки — в течение 1-2 рабочих дней. Доставка по России и странам СНГ осуществляется проверенными транспортными компаниями, срок доставки в регионы зависит от удаленности (в среднем, 3-10 дней).
Как условия эксплуатации (мороз, пыль) влияют на работу узла?
Устройство рассчитано на работу при температурах от -30°C, но требует применения масел соответствующей зимней вязкости. Для работы в пыльных условиях рекомендуется усилить защиту штатного воздушного фильтра гидробака и сократить межсервисные интервалы проверки чистоты масла.
Возможна ли замена на импортный аналог и как проверить совместимость по посадочным местам?
Да, насос-дозатор планетарный НДП250 часто является прямым или адаптируемым аналогом для многих зарубежных моделей. Для проверки совместимости необходимо сверить габаритные размеры (D=94 мм, L=160,8 мм), межосевое расстояние крепежных отверстий и схему гидравлических подключений (размер резьбовых портов).
Гарантия качества и поставки по России
Насос-дозатор планетарный НДП250 производства бренда ГИДРАВЛИК поставляется в Россию и страны СНГ официальным дистрибьютором — компанией ГИДРАВЛИКА. Мы гарантируем поставку оригинального оборудования с полным комплектом технической документации. На всю продукцию распространяется гарантия. Наши специалисты готовы предоставить бесплатную консультацию по подбору, совместимости и интеграции узла в вашу гидравлическую систему. Доставка осуществляется во все регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для расчета стоимости и оформления заявки перейдите в раздел Контакты или свяжитесь с нами прямо сейчас.
