Описание и назначение агрегата

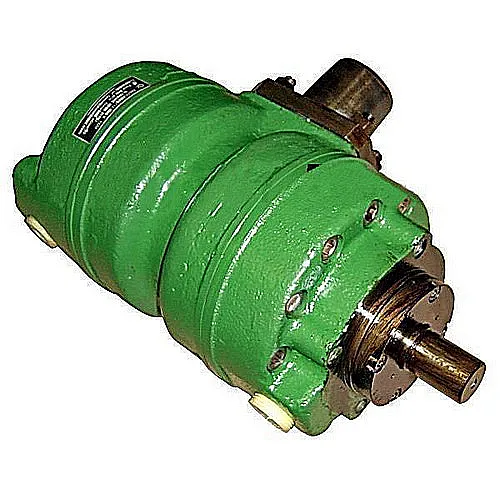

Насос пластинчатый 100Г12-25АМ представляет собой двухпоточный нерегулируемый гидронасос габарита 2+2, предназначенный для работы в составе гидравлических систем промышленного оборудования. Основная функция устройства – обеспечение стабильной подачи минерального масла в контуры управления станками, прессами, литьевыми машинами и другим технологическим оборудованием. Этот насос пластинчатый характеризуется высокой надежностью и постоянными параметрами потока.
Конструкция насоса пластинчатого 100Г12-25АМ рассчитана на продолжительную эксплуатацию в режиме непрерывной работы. Данная модель обеспечивает номинальное давление 6,3 МПа и суммарную производительность 220,8 литров в минуту, разделенную поровну (по 110,4 л/мин) между двумя независимыми потоками.
Габаритные и присоединительные параметры
Для оценки возможности установки агрегата в существующую компоновку необходимы данные о его габаритах и подключении. Общая масса устройства составляет 46 кг. Габаритные размеры: длина 380 мм, ширина 280 мм, высота 220 мм.
Присоединительные размеры соответствуют требованиям ГОСТ 12448-80, что обеспечивает универсальность и простоту монтажа на стандартную гидроаппаратуру. Код ТН ВЭД для таможенного оформления: 8413.50.000. Логика условного обозначения модели расшифровывается следующим образом: «100» – условная подача в литрах в минуту; «Г» – тип изделия (гидронасос); «12» – серия; «25» – давление в килограммах-силы на квадратный сантиметр; «АМ» – модификация с корпусом из алюминиевого сплава.
Как-то раз один насос пластинчатый 100Г12-25АМ говорит другому: «Знаешь, а ведь у нас самое стабильное давление в районе!». Второй отвечает: «Да, но только после 600 об/мин».
Основные габаритные и весовые параметры| Параметр | Значение |
|---|
| Масса, кг | 46 |
| Габаритные размеры (Д×Ш×В), мм | 380×280×220 |
| Стандарт присоединения | ГОСТ 12448-80 |
| Код ТН ВЭД | 8413.50.000 |
Технические характеристики и режимы работы
Детальные технические характеристики насоса пластинчатого 100Г12-25АМ| Параметр | Значение |
|---|
| Номинальное давление, МПа | 6,3 |
| Максимальное давление на выходе, МПа | 7,0 |
| Суммарная производительность (два потока), л/мин | 220,8 (110,4+110,4) |
| Рабочая частота вращения вала, об/мин | 600 – 1500 |
| Допустимое направление вращения | Правое / левое |
| Диапазон вязкости рабочей среды (масла), сСт | 17 – 440 |
| Тип рабочей среды | Минеральные масла для гидросистем |
| Уровень шума, дБА | не более 82 |
| Коэффициент полезного действия (КПД) | до 70% |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 100Г12-25АМ для комплектации или модернизации гидросистемы обеспечивает ряд существенных преимуществ для технического специалиста и предприятия в целом.
- Стабильность давления и потока: Конструкция обеспечивает равномерную подачу жидкости без пульсаций, что критически важно для точности работы металлорежущих станков и прессов.
- Повышенный ресурс работы: Использование современных материалов и точная обработка сопрягаемых поверхностей значительно увеличивают межремонтный интервал и срок службы всего узла.
- Удобство монтажа и обслуживания: Стандартные присоединительные размеры по ГОСТ упрощают интеграцию в существующие системы. Конструкция предусматривает легкий доступ к внутренним узлам для профилактики.
- Снижение простоев оборудования: Надежность данного пластинчатого насоса минимизирует риски внезапных отказов гидравлической части, сокращая время простоя дорогостоящего производственного оборудования.
- Широкая совместимость: Агрегат является эффективной заменой устаревших моделей, таких как НПл 125-125/6,3, и может работать в большинстве типовых гидравлических станций и групп.
Принцип работы гидронасоса
Рабочий процесс насоса пластинчатого 100Г12-25АМ основан на вращении ротора, в радиальных пазах которого свободно перемещаются пластины. При вращении ротора внутри статора со смещенным центром пластины выдвигаются под действием центробежных сил и прижимаются к внутренней поверхности статора.
Это создает ряд герметичных, изменяющихся по объему камер. На участке, где объем камеры увеличивается (зона всасывания), создается разрежение, и рабочая жидкость (масло) поступает из гидробака. При дальнейшем вращении объем камеры уменьшается (зона нагнетания), и масло под давлением выталкивается в напорную магистраль гидросистемы. Двухпоточное исполнение подразумевает наличие двух независимых систем всасывания и нагнетания в одном корпусе.
Температурный режим работы и срок службы
Корректная и долговременная работа насоса пластинчатого 100Г12-25АМ возможна только при соблюдении заданных условий эксплуатации. Температура рабочей жидкости (минерального масла) должна поддерживаться в диапазоне от +10°C до +50°C. Температура окружающей среды допускается в пределах от 0°C до +50°C.
Агрегат рассчитан на режим длительной непрерывной работы при номинальных параметрах. Срок службы при использовании качественного масла, своевременной фильтрации и соблюдении регламентного сервисного обслуживания составляет не менее 5 лет. Гарантийный период, предоставляемый производителем ГИДРАВЛИК, равен 12 месяцам с момента ввода изделия в эксплуатацию.
Область применения и типичное оборудование
Насос пластинчатый 100Г12-25АМ находит применение в различных отраслях промышленности, где требуются надежные источники гидравлической энергии. Основные сферы использования:
- Металлообрабатывающая промышленность: Гидросистемы токарных, фрезерных, сверлильных, шлифовальных станков с ЧПУ и универсальных.
- Кузнечно-прессовое оборудование: Гидравлические прессы для штамповки, ковки, гибки металла.
- Производство пластиковых изделий: Литьевые машины для термопластавтоматов.
- Лесозаготовительная и деревообрабатывающая техника: Гидроприводы окорочных, лесопильных станков, сучкорезов.
- Ремонтные сервисные предприятия: Стенды для испытания и опрессовки гидравлических систем строительной и спецтехники.
Данный насос пластинчатый также может служить основным или резервным агрегатом в составе сборных гидростанций для питания различных технологических линий.
Состав ремкомплекта и часто заменяемые элементы
Для поддержания работоспособности насоса пластинчатого 100Г12-25АМ рекомендуется иметь ремонтный комплект, позволяющий оперативно выполнить восстановление. Наиболее подвержены износу следующие компоненты:
Типовой состав ремкомплекта для насоса 100Г12-25АМ| Наименование элемента | Причина и условия износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ при плохой фильтрации масла или работе с загрязненной средой. |
| Уплотнительные манжеты и кольца вала | Потеря эластичности из-за высоких температур или старения материала; механическое повреждение при монтаже. |
| Подшипниковые узлы | Износ вследствие ударных или радиальных нагрузок при несоосности подключения. |
| Торцевые распределительные диски | Износ рабочих поверхностей, приводящий к падению давления и росту внутренних утечек. |
| Пружины прижима пластин | Усталость металла и потеря упругости при длительной циклической нагрузке. |
Типичные ошибки при подборе насоса
Некорректный выбор гидронасоса ведет к преждевременному выходу из строя, низкой эффективности системы или полному отказу. Избегайте следующих распространенных ошибок:
- Подбор только по присоединительным размерам без учета давления и расхода. Даже при совпадении посадок насос может не обеспечивать требуемые для системы параметры.
- Игнорирование температурного диапазона эксплуатации. Работа при температурах масла выше +50°C резко сокращает ресурс уплотнений и пластин.
- Несоответствие типа рабочей среды. Использование жидкостей, не предназначенных для пластинчатых насосов (например, водомасляных эмульсий без специального исполнения), приводит к быстрой коррозии и износу.
- Неверный учет требуемой производительности. Заниженный расход не обеспечит необходимой скорости работы гидроцилиндров или гидромоторов, а завышенный приведет к избыточным потерям на дросселировании.
Ключевые особенности модели и расшифровка индекса
Шифр модели «100Г12-25АМ» содержит в себе всю необходимую информацию для первичного подбора:
- 100: Условная величина подачи (производительности) в литрах в минуту.
- Г: Тип изделия – гидравлический насос.
- 12: Номер серии, определяющий основные конструктивные особенности и габарит.
- 25: Рабочее давление, выраженное в технических атмосферах (кгс/см²), что соответствует примерно 2,45 МПа для этого значения (итоговое номинальное давление модели составляет 6,3 МПа).
- АМ: Исполнение. Буква «А» часто указывает на тип соединения или особенность, а «М» — на модификацию. В данном случае это обозначает исполнение с корпусом из алюминиевого сплава.
Примеры оформления заказа
В зависимости от требований гидросистемы можно подобрать оптимальную конфигурацию поставки. Примеры типовых заказов:
- Базовая поставка насоса пластинчатого 100Г12-25АМ: Стандартный агрегат для прямой замены в существующей системе. Код заказа: Н100Г12-25АМ-СБ.
- Поставка с комплектом монтажных элементов: Насос пластинчатый 100Г12-25АМ вместе с комплектом крепежа, уплотнений и переходных фланцев для установки. Код заказа: Н100Г12-25АМ-КОМП.
- Поставка в составе насосной группы: Агрегат, установленный на гидрораспределителе, с фильтром, предохранительным клапаном и манометром, готовый к подключению. Код заказа: НСБ-100Г12-25АМ.
Для уточнения деталей и получения коммерческого предложения свяжитесь с нашими техническими специалистами через раздел Контакты сайта или заполните форму заявки.
Часто задаваемые вопросы (FAQ)
Ответы на ключевые вопросы, возникающие у инженеров при выборе и эксплуатации данного оборудования.
Как правильно выбрать модификацию насоса 100Г12-25АМ по давлению и типу подключения?
Основными критериями являются требуемое давление в системе (номинальное 6,3 МПа, максимальное 7 МПа) и суммарный расход жидкости (до 220,8 л/мин). Присоединение стандартизировано по ГОСТ 12448-80. Необходимо сверить фланцевые или резьбовые размеры с характеристиками существующих трубопроводов. Для нестандартных условий требуется консультация.
Каковы сроки поставки и условия доставки по России и странам СНГ?
Насос пластинчатый 100Г12-25АМ часто имеется в наличии на складе в Москве. Стандартный срок готовности к отгрузке – 1-3 рабочих дня. Доставка осуществляется во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Кыргызстан, Армению. Сроки транспортировки зависят от удаленности региона.
Каковы допустимые условия эксплуатации по температуре окружающей среды и качеству масла?
Окружающая среда: от 0°C до +50°C. Не рекомендуется эксплуатация на открытых площадках без защиты от атмосферных осадков и прямых солнечных лучей. Рабочая жидкость – минеральные масла с вязкостью от 17 до 440 сСт при температуре +40°C. Крайне важна качественная фильтрация масла (рекомендуется тонкость фильтрации не ниже 25 мкм) для предотвращения абразивного износа пластин.
Обеспечивается ли совместимость с существующим оборудованием и возможен ли подбор прямого аналога?
Да, насос пластинчатый 100Г12-25АМ является модернизированным аналогом широко распространенных моделей типа НПл 125-125/6,3 и совместим по присоединительным размерам и гидравлическим параметрам. Наши инженеры готовы провести анализ вашей системы и подтвердить совместимость или подобрать альтернативный вариант в случае устаревших или нестандартных присоединений.
Поставка и техническая поддержка
Насос пластинчатый 100Г12-25АМ поставляется компанией ГИДРАВЛИКА – официальным дистрибьютором бренда ГИДРАВЛИК в России и странах СНГ. Мы обеспечиваем не только поставку оборудования, но и полное инженерное сопровождение: помощь в подборе, консультации по монтажу и эксплуатации, гарантийное и послегарантийное сервисное обслуживание.
Все изделия сопровождаются полным пакетом технической документации и сертификатами соответствия. Для получения детальной информации о стоимости, наличии и оформлении заказа на насос пластинчатый 100Г12-25АМ оставьте заявку на сайте 777-gidra.ru или свяжитесь с нашими специалистами по телефону.
