Насос пластинчатый 18Г12-25АМ

Насос пластинчатый 18Г12-25АМ – это двухпоточный гидравлический насос лопастного типа, предназначенный для подачи минерального масла в гидравлические системы промышленного оборудования. Изделие серии 18Г12-25АМ обеспечивает стабильную работу станков, машин и механизмов за счёт создания номинального рабочего давления до 6.3 МПа.

Описание и назначение

Гидравлический агрегат 18Г12-25АМ является нерегулируемым двухпоточным насосом, который преобразует механическую энергию привода в энергию потока рабочей жидкости. Его основная функция – обеспечение двух независимых контуров гидросистемы минеральным маслом с разными параметрами подачи: 110.4 л/мин со стороны привода и 20.6 л/мин с противоположной стороны. Такая конструкция часто применяется в системах, где требуется раздельное питание основного и вспомогательного контуров, например, для подачи смазки или управления.

Инженер заказывает на склад насос пластинчатый 18Г12-25АМ. Кладовщик спрашивает: «А вы уверены, что вам нужен именно двухпоточный? Может, хватит одного потока – меньше мороки». Инженер в ответ: «В гидравлике, как в жизни, часто нужны два источника дохода. Один – основной, другой – на случай, если первый заблокирует золотник».

Изделие относится к габариту 2+1 и изготавливается с правым направлением вращения вала, что является стандартным исполнением. По специальному заказу возможна поставка модели 18Г12-25АМ с левым вращением. Производителем оригинального оборудования является Елецкий завод Гидропривод. Современным функциональным аналогом для замены служит лопастной насос НПл 125-25/6,3.

Габаритные размеры и код ТН ВЭД

Масса агрегата составляет 33 кг. Точные габаритные и присоединительные размеры, необходимые для проверки совместимости с существующим оборудованием, указаны в технической документации и на чертежах поставщика. Код ТН ВЭД для данного типа оборудования обычно относится к группе 8413 – «Насосы жидкостные…». Для точного определения кода рекомендуется консультация со специалистами по таможенному оформлению.

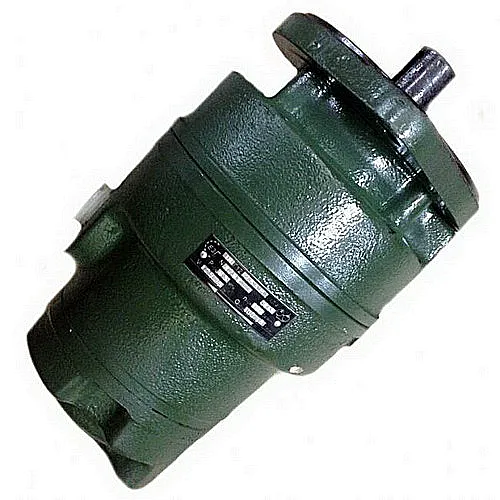

Внешний вид пластинчатого насоса 18Г12-25АМ.

Технические характеристики гидронасоса

Ключевые эксплуатационные параметры насоса 18Г12-25АМ определяют его надежность и эффективность в составе гидросистемы.

Преимущества и особенности эксплуатации

Выбор насоса 18Г12-25АМ для ремонта или модернизации гидросистемы обеспечивает ряд эксплуатационных выгод:

1. Повышение надежности системы: Двухпоточная конструкция позволяет разделять потоки высокого и низкого давления, что снижает нагрузку на отдельные контуры и уменьшает риск перегрева рабочей среды.
2. Совместимость с типовым оборудованием: Стандартный габарит 2+1 и параметры подключения обеспечивают легкую установку насоса 18Г12-25АМ в большинство отечественных промышленных гидросистем.
3. Увеличение ресурса работы: Применение качественных материалов и точная подгонка пластин (лопаток) минимизируют внутренние утечки, поддерживая стабильную производительность на протяжении всего срока службы.
4. Сокращение простоев: Наличие доступных аналогов и ремкомплектов, в том числе для модели НПл 125-25/6,3, позволяет оперативно проводить сервисное обслуживание и восстановление работоспособности узла.

Принцип работы в составе гидросистемы

Пластинчатый насос 18Г12-25АМ работает по принципу изменения объёма рабочих камер, образованных пластинами (лопатками), ротором и статором. Вращение от приводного вала передаётся на ротор. Под действием центробежной силы и давления масла пластины выдвигаются из пазов ротора, прижимаясь к поверхности эксцентрично расположенного статора. При вращении объём камер между пластинами увеличивается (зона всасывания), создавая разрежение, и масло поступает из гидробака через входной патрубок. Затем, при уменьшении объёма камер (зона нагнетания), рабочая жидкость вытесняется в напорную магистраль под давлением. В модели 18Г12-25АМ этот процесс организован для двух независимых потоков, что и определяет его двухпоточность.

Температурный режим и срок службы

Допустимый диапазон температур окружающей среды для насоса 18Г12-25АМ составляет от 0°C до +50°C. Температура самой рабочей жидкости — минерального масла — должна поддерживаться в пределах от +10°C до +50°C. Агрегат рассчитан на продолжительный режим работы в условиях циклической нагрузки с частыми пусками и остановами.

Ресурс работы напрямую зависит от соблюдения условий эксплуатации: качества и чистоты масла, эффективности системы фильтрации, поддержания давления всасывания в рекомендованном диапазоне (0.08 – 0.12 МПа) и своевременного технического обслуживания. Наличие загрязнений в масле является основной причиной износа пластин и поверхностей статора и ротора.

Область применения и совместимое оборудование

Гидравлический агрегат 18Г12-25АМ широко используется в различных отраслях промышленности. Он предназначен для установки в качестве силового узла гидростанций и насосных групп.

Типичное оборудование, где применяется данный пластинчатый насос: металлорежущие станки (токарные, фрезерные, шлифовальные); кузнечно-прессовое оборудование; подъёмно-транспортные механизмы; агрегаты деревообрабатывающей промышленности; испытательные стенды и специальная технологическая оснастка.

Состав ремкомплекта и часто заменяемые запчасти

Для восстановления работоспособности насоса 18Г12-25АМ или его аналога НПл 125-25/6,3 используются ремкомплекты, включающие наиболее изнашиваемые детали.

Типичные ошибки при подборе насоса 18Г12-25АМ

1. Игнорирование параметра двухпоточности: Подбор обычного однопоточного насоса вместо двухпоточного 18Г12-25АМ приведёт к неработоспособности контуров, требующих разной подачи.
2. Пренебрежение давлением всасывания: Недостаточное давление на входе (менее 0.08 МПа) вызывает кавитацию и быстрый выход из строя пластин и подшипников.
3. Несоответствие типа рабочей среды: Использование жидкостей, отличных от минеральных масел указанной вязкости (например, водомасляных эмульсий или рабочих жидкостей на синтетической основе без проверки совместимости).
4. Неправильная ориентация вращения: Установка насоса стандартного (правого) вращения в систему, рассчитанную на левое вращение вала, без согласования с поставщиком.

Обозначение модели (расшифровка индекса)

Обозначение 18Г12-25АМ соответствует заводской системе маркировки Елецкого завода Гидропривод.
- 18 – условное обозначение насоса пластинчатого типа.
- Г – гидравлический.
- 12 – конструктивное исполнение.
- 25 – номинальная подача основного потока (округлённое значение в л/мин).
- А – модификация или вариант исполнения.
- М – часто указывает на модернизированную версию (модернизация).

Примеры оформления заказа

Для заказа необходимо уточнить точное обозначение и требуемые параметры. Примеры типовых запросов:
1. Базовая модель: Насос пластинчатый 18Г12-25АМ, правое вращение, исполнение УХЛ4.
2. Модель с особым вращением: Насос 18Г12-25АМ с левым направлением вращения вала (спецзаказ).
3. Заказ аналога: Насос лопастной НПл 125-25/6,3 для замены 18Г12-25АМ в существующей гидросистеме.

Для уточнения деталей, наличия на складе и получения коммерческого предложения оставьте заявку через сайт или свяжитесь с техническими специалистами.

Поставки по России и СНГ

Компания ГИДРАВЛИКА осуществляет поставки гидравлического оборудования, включая насосы бренда ГИДРАВЛИК и их аналоги, во все регионы Российской Федерации и страны СНГ. Отгрузка производится со склада в Москве. Доступна оперативная доставка транспортными компаниями в Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города и промышленные центры. Мы предоставляем техническую консультацию, помощь в подборе оборудования под вашу систему и гарантийное обслуживание. Для связи используйте раздел Контакты или форму заявки на сайте.
