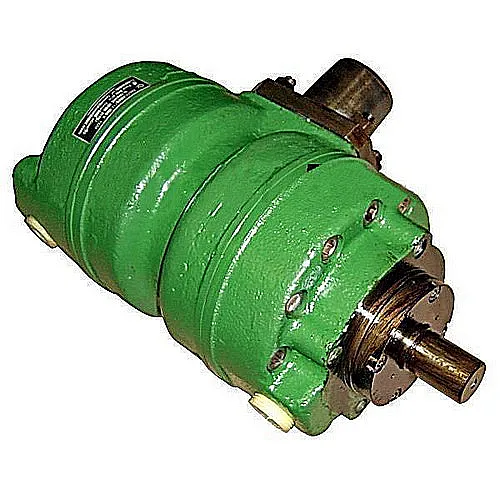

Насос пластинчатый 5Г12-25М – это двухпоточный гидравлический насос нерегулируемого типа, предназначенный для обеспечения стабильного давления и подачи минерального масла в промышленных гидросистемах. Устройство является ключевым компонентом для металлорежущих станков, прессового оборудования и другой техники, где требуется высокая надежность гидропривода и номинальное рабочее давление 6,3 МПа.
Краткие данные: вес, размеры и классификация
Модель отличается компактными размерами, что облегчает её монтаж в условиях стесненного пространства промышленных установок. Установочный вес и габариты позволяют интегрировать насос пластинчатый 5Г12-25М в большинство типовых гидростанций без значительной переработки конструкции.
Параметр | Значение для 5Г12-25М |
Масса | 35 кг |
Габаритные размеры (Д×Ш×В) | 320×240×280 мм |
Код ТН ВЭД | 8413.50.0000 |
Изображение габаритных размеров насоса пластинчатого 5Г12-25М для проверки монтажных допусков.
Инженер пишет на бланке заказа: «Требуется насос пластинчатый 5Г12-25М». Бухгалтер вглядывается в бумагу и спрашивает: «А почему он обязательно пластинчатый? Нельзя обычный насос?»
Технические параметры и характеристики
Основные эксплуатационные параметры определяют область применения и условия подключения насоса пластинчатого 5Г12-25М. Сводная таблица позволяет быстро подобрать модель по давлению, расходу и мощности.
Технические характеристики | 5Г12-25М |
Номинальная подача (основной/вспомогательный поток), л/мин | 50,5 / 4,3 |
Рабочее давление номинальное, МПа | 6,3 |
Рабочее давление максимальное, МПа | 7,0 |
Давление на входе (всасывание), МПа | 0,08–0,12 |
Частота вращения вала номинальная, об/мин | 960 |
Диапазон рабочих частот вращения, об/мин | 600–1500 |
Номинальная потребляемая мощность, кВт | 7,5 |
Коэффициент полезного действия (КПД), % | ≥70 |
Тип рабочей среды | Минеральные гидравлические масла (ISO VG 32, 46, 68) |
Условия эксплуатации | 5Г12-25М |
Климатическое исполнение по ГОСТ 15150 | УХЛ |
Категория размещения | 4 |
Рабочая температура | Масла, °С | +10…+50 |
Окружающей среды, °С | 0…+50 |
Вязкость масла, сСт | 17–400 |
Направление вращения вала (стандартное/опциональное) | Правое/левое |
Уровень звуковой мощности, дБА | ≤85 |
Принцип работы в гидросистеме
Функционирование насоса пластинчатого 5Г12-25М основано на классической пластинчатой схеме. Ротор с радиально установленными пластинами совершает вращательное движение внутри статора эксцентричной формы. При изменении положения пластины формируют герметичные камеры переменного объема. В области всасывания объем камеры увеличивается, создавая разрежение и затягивая рабочую жидкость из бака через всасывающую магистраль. В зоне нагнетания объем камеры уменьшается, что приводит к росту давления и вытеснению масла в напорную линию гидросистемы. Ключевой особенностью данной модели является двухпоточная конструкция, обеспечивающая одновременную подачу жидкости с разными параметрами по двум независимым линиям, что позволяет создавать сложные контуры управления в рамках одной насосной группы.
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 5Г12-25М обеспечивает ряд эксплуатационных преимуществ для промышленных предприятий и сервисных организаций.
- Снижение простоев оборудования: Высокая надежность и запас по давлению до 7 МПа минимизируют риск внезапных отказов гидропривода.
- Увеличенный ресурс работы: Использование износостойких материалов для пластин и статора, а также специальных покрытий повышает долговечность узла даже при работе с маслом умеренного качества, что напрямую влияет на межремонтный интервал всего станка.
- Универсальность монтажа и подключения: Компактные габариты и стандартные присоединительные размеры позволяют устанавливать насос пластинчатый 5Г12-25М как на новое, так и на действующее оборудование при проведении модернизации. Поддержка как правого, так и левого вращения расширяет возможности интеграции.
- Стабильность давления и производительности: Конструкция обеспечивает плавную подачу масла с минимальными пульсациями, что критически важно для точных металлообрабатывающих станков и прессов. Производительность в 50,5 л/мин по основному потоку поддерживается в широком диапазоне частот вращения.
- Совместимость с типовыми промышленными гидросистемами: Агрегат полностью соответствует требованиям ГОСТ 13825-84 и предназначен для работы с распространенными марками минеральных масел категории ISO VG, что упрощает сервисное обслуживание и выбор рабочей среды.
Температурный режим и ресурс
Рекомендованный диапазон температур масла для безопасной эксплуатации насоса пластинчатого 5Г12-25М составляет от +10°C до +50°C. Окружающая среда может иметь температуру от 0°C до +50°C. При непрерывном режиме работы и соблюдении условий по качеству масла и его фильтрации (рекомендуется тонкость фильтрации не ниже 25 мкм), ресурс до первого капитального ремонта превышает 10 000 моточасов. Факторами, сокращающими срок службы, являются: работа на масле с вязкостью за пределами диапазона 17–400 сСт, систематическое превышение максимального давления, попадание в систему абразивных частиц и отсутствие регулярной замены фильтров.
Области применения и типы оборудования
Насос пластинчатый 5Г12-25М находит широкое применение в различных отраслях промышленности благодаря своей производительности, надежности и двухпоточной схеме. Он используется в качестве основного или вспомогательного источника давления в гидросистемах следующих типов оборудования:
- Металлообрабатывающие станки: Токарные, фрезерные, шлифовальные, координатно-расточные для подачи СОЖ, перемещения суппортов и зажимных механизмов.
- Прессовое оборудование: Гидравлические прессы для штамповки, гибки, ковки и производства изделий из пластмасс.
- Строительная и дорожная техника: Асфальтоукладчики, катки, ямобуры, где требуется стабильное давление для гидроцилиндров подъема и управления.
- Сельскохозяйственные машины: Комбайны, кормораздатчики, погрузчики для привода гидромоторов и исполнительных механизмов.
- Подъемно-транспортное оборудование: Гидростанции подъемников, кранов, манипуляторов.
Состав ремонтного комплекта и типичные отказы
Для восстановления работоспособности насоса пластинчатого 5Г12-25М используется ремкомплект, включающий наиболее подверженные износу компоненты. Плановую замену этих элементов рекомендуется проводить при сервисном обслуживании для предотвращения внезапных остановок.
Наименование запчасти | Причина износа |
Комплект пластин (лопаток) | Естественный абразивный износ при трении о статор, ускоряется при загрязнении масла или недостаточной вязкости. |
Уплотнительные манжеты и кольца (сальники) | Старение материала, потеря эластичности из-за высоких температур или несовместимости с некоторыми типами рабочих жидкостей. Основная причина внешних утечек. |
Подшипниковый узел | Нарушение смазки, попадание загрязнений, перегрузки. |
Распределительная пластина (торцевое уплотнение) | Износ рабочей поверхности, образование рисок при работе с загрязненным маслом. |
Типичные ошибки при подборе насоса
- Ориентация только на присоединительные размеры. Необходимо всегда проверять соответствие по ключевым параметрам: номинальному давлению (6,3 МПа), производительности (50,5 л/мин) и типу рабочей среды (минеральное масло).
- Игнорирование температурного диапазона. Установка насоса в среду с температурой ниже 0°C или выше +50°C без дополнительных мер приведет к снижению ресурса или отказу.
- Несоответствие типа рабочей среды. Попытка использовать жидкости на синтетической основе или с агрессивными присадками может вызвать разрушение уплотнений и пластин.
- Неучет минимального давления всасывания. Для корректной работы насоса пластинчатого 5Г12-25М необходимо обеспечить давление на входе в диапазоне 0,08–0,12 МПа. Недостаточное давление всасывания ведет к кавитации и быстрому выходу из строя.
Расшифровка условного обозначения модели
Маркировка насоса пластинчатого 5Г12-25М построена на принципе, принятом производителем:
5 – Габаритный размер и условный типоразмер насоса.
Г – Тип гидравлической машины: «Г» обозначает пластинчатый насос (роторно-пластинчатый).
12 – Порядковый номер серии или базовой конструктивной разработки.
25 – Номер конкретного исполнения или модификации внутри серии.
М – Индекс модернизации или усовершенствованного исполнения. Таким образом, насос пластинчатый 5Г12-25М является результатом развития серии 5Г12.
Как заказать нужную модификацию
При оформлении заказа важно указать как базовый артикул, так и требуемые специфические параметры:
Пример 1. Базовая поставка: Насос пластинчатый 5Г12-25М, направление вращения вала – правое, климатическое исполнение УХЛ4.
Пример 2. Под заказ: Насос пластинчатый 5Г12-25МЛ (с левым вращением вала). Поставка осуществляется под индивидуальный заказ с уточнением сроков изготовления.
Пример 3. Комплексная поставка: Насос пластинчатый 5Г12-25М в сборе с предохранительным клапаном и комплектом прокладок для замены. Для согласования технических деталей и подбора оптимальной конфигурации рекомендуем обратиться к нашим инженерам.
Часто задаваемые вопросы (FAQ)
Вопрос: По каким основным параметрам подбирать насос пластинчатый 5Г12-25М для замены вышедшего из строя?
Ответ: Ключевыми параметрами являются номинальное давление (6,3 МПа), производительность по основному потоку (50,5 л/мин), тип присоединения (по чертежу), направление вращения вала (правое/левое) и частота вращения (номинальная 960 об/мин). Также необходимо убедиться в совместимости с типом используемого в системе гидравлического масла.
Вопрос: Каковы сроки поставки и условия доставки по России?
Ответ: Насос пластинчатый 5Г12-25М часто имеется в наличии на нашем складе в Московской области. В этом случае доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск и другие крупные города РФ занимает 2-5 рабочих дней в зависимости от выбранного способа доставки. Под заказ сроки изготовления уточняются индивидуально. Для стран СНГ возможна организация международных отправок.
Вопрос: Можно ли использовать насос 5Г12-25М на открытых площадках в условиях российской зимы?
Ответ: Минимальная допустимая температура окружающей среды для данной модели составляет 0°C. Для эксплуатации при более низких температурах необходимо применять специальные масла с низкотемпературными присадками, обеспечивать подогрев масла перед пуском и использовать утепляющие кожухи. В противном случае возможны проблемы с запуском и повышенный износ из-за высокой вязкости холодного масла.
Вопрос: Если у меня установлен насос другого производителя, как проверить совместимость с 5Г12-25М?
Ответ: Для подбора функционального аналога необходимы паспортные данные или маркировка старого насоса. Наши специалисты помогут подобрать корректную замену по давлениям, расходам, присоединительным размерам и электрическим характеристикам привода. Насос пластинчатый 5Г12-25М от бренда ГИДРАВЛИК является типовым решением для многих станков советского и российского производства.
Официальный поставщик гидравлики в России
Насос пластинчатый 5Г12-25М является продуктом бренда ГИДРАВЛИК, поставляемым на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем оригинальность продукции, полное соответствие технической документации и обеспечения всех запасных частей. На складе поддерживается значительный запас ремкомплектов и запчастей для данной модели. Наши инженеры готовы предоставить исчерпывающую техническую консультацию по подбору, монтажу и обслуживанию насоса пластинчатого 5Г12-25М, а также помочь с подбором прямого аналога для вашей гидросистемы. Для оформления заказа и уточнения условий доставки в ваш город свяжитесь с нами или оставьте заявку на сайте.
