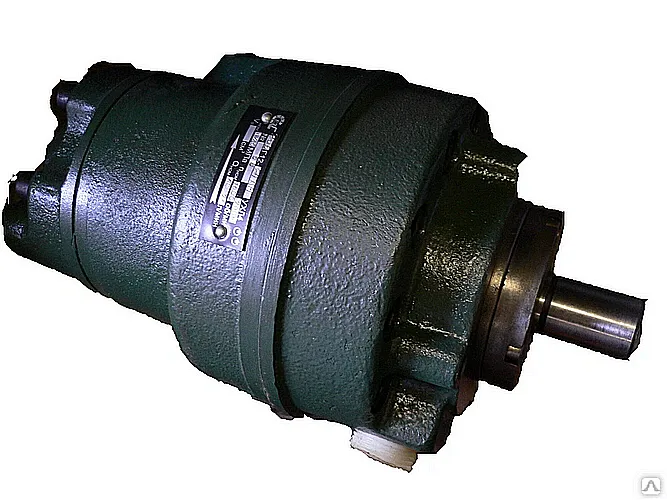

Описание и назначение насоса 18БГ12-25АМ
Насос пластинчатый 18БГ12-25АМ – это высоконадежный гидравлический агрегат двукратного действия нерегулируемого типа, предназначенный для работы в составе промышленных гидростанций и насосных групп. Его ключевая функция – обеспечение стабильного давления рабочей среды, как правило, минерального масла, в двух независимых контурах систем технологического и прессового оборудования. Основная сфера применения – тяжелая промышленность, где требуются высокая производительность и длительный безотказный ресурс.
Габариты, вес, код ТН ВЭД
Масса агрегата составляет 32 кг. Габаритные размеры, стандартные для данного габарита, – 330 мм в длину, 180 мм в ширину и 180 мм в высоту. Насос пластинчатый 18БГ12-25АМ поставляется в климатическом исполнении УХЛ4, что позволяет использовать его в умеренных и холодных климатических зонах в закрытых отапливаемых помещениях. Код ТН ВЭД для таможенного оформления – 8413.50.000.
Технические параметры насоса пластинчатого 18БГ12-25АМ
| Параметр | Значение | Примечание |
|---|
| Габарит | 330×180×180 мм | Д×Ш×В |
| Масса | 32 кг | Нетто |
| Код ТН ВЭД | 8413.50.000 | Для таможни |
Коллега спрашивает инженера: «Почему так спокоен, когда весь цел встал из-за насоса?» – «Потому что у меня стоит двухпоточный насос пластинчатый 18БГ12-25АМ: один контур остановился, а второй продолжает работать – есть время на диагностику!»
Технические характеристики гидронасоса
Технические параметры насоса определяют его область применения и требования к монтажу.
| Наименование характеристики | Показатель | Единица измерения |
|---|
| Рабочий объем (по потокам) | 80 / 16 | см3 |
| Подача номинальная (по потокам) | 108 / 19,4 | л/мин |
| Давление номинальное (рабочее) | 12,5 | МПа |
| Давление предельное (максимальное) | 14 | МПа |
| Всасывающее давление (мин.) | 0,02 | МПа |
| Частота вращения номинальная | 1500 | об/мин |
| Частота вращения минимальная | 1200 | об/мин |
| Частота вращения максимальная | 1800 | об/мин |
| Мощность номинальная | 30,6 | кВт |
| Ресурс работы до ремонта | 5000 | час |
| Параметр эксплуатации | Условие | Диапазон |
|---|
| Рабочая среда и вязкость | Минеральное масло | 17–213 сСт |
| Температура рабочей среды | Рекомендуемая | +10°C … +50°C |
| Температура окружающей среды | Допустимая | 0°C … +50°C |
| Направление вращения вала | Стандартное/под заказ | Правое / Левое |
| Уровень звукового давления | Не более | 85 дБа |
| Гарантийный срок | С момента ввода | 12 месяцев |
Преимущества и особенности эксплуатации
Насос пластинчатый 18БГ12-25АМ обладает рядом ключевых преимуществ для производственных компаний:
1. Двухпоточная конструкция. Возможность работы с двумя независимыми гидравлическими контурами от одного привода повышает компактность и эффективность гидростанции, снижая общую стоимость системы.
2. Высокая стабильность давления. Конструкция пластинчатого насоса двукратного действия обеспечивает минимальную пульсацию потока, что критически важно для точного оборудования, такого как станки с ЧПУ и прессы.
3. Увеличенный ресурс работы. Заявленный ресурс в 5000 часов достигается за счет применения износостойких материалов для пластин и статора, а также точной геометрии рабочих камер.
4. Удобство монтажа и обслуживания. Стандартные присоединительные размеры (габарит 2+1) и фланцевое подключение упрощают интеграцию в существующие системы. Конструкция позволяет проводить регламентные работы без полного демонтажа насосной группы.
Принцип работы двухпоточного пластинчатого насоса
Насос пластинчатый 18БГ12-25АМ функционирует по принципу объемного вытеснения. Вращение приводного вала передается на ротор, в радиальных пазах которого свободно перемещаются пластины. Под действием центробежной силы и давления рабочей жидкости пластины прижимаются к внутренней поверхности эксцентрично расположенного статора. При вращении объем камер, образованных между двумя соседними пластинами, ротором и статором, периодически увеличивается (зона всасывания) и уменьшается (зона нагнетания). Это создает непрерывный поток масла. Конструктивно насос объединяет два таких рабочих механизма в одном корпусе, что и обеспечивает две независимые подачи – 108 л/мин и 19,4 л/мин. Уникальность насоса 18БГ12-25АМ заключается именно в этой дублированной архитектуре, позволяющей заменить два отдельных насоса одним агрегатом.
Температурный режим и факторы, влияющие на ресурс
Допустимый диапазон температур рабочей среды для насоса 18БГ12-25АМ составляет от +10°C до +50°C. Эксплуатация при более низких температурах возможна только после предварительного прогрева масла в гидробаке, иначе резко возрастает риск повышенного износа из-за высокой вязкости. Окружающая среда должна быть в пределах от 0°C до +50°C. Агрегат рассчитан на продолжительную непрерывную работу в условиях стабильной нагрузки. На фактический срок службы, помимо соблюдения температурного режима, напрямую влияют три ключевых фактора: качество и своевременная фильтрация гидравлического масла (рекомендована тонкость фильтрации не грубее 25 мкм), поддержание давления на входе в пределах 0,02–0,08 МПа для предотвращения кавитации, и соблюдение номинальной частоты вращения. Ресурс в 5000 часов гарантирован производителем при выполнении этих условий.
Область применения на промышленном оборудовании
Насос пластинчатый 18БГ12-25АМ широко используется в различных отраслях промышленности, где требуются надежные источники высокого давления с двумя потоками.
Основные типы оборудования:
– Кузнечно-прессовое оборудование: гидравлические прессы для штамповки, гибки, литья под давлением.
– Металлообрабатывающие станки: тяжелые токарные и фрезерные станки с ЧПУ, координатно-пробивные прессы, листогибочные машины.
– Специальное технологическое оборудование: линии по производству строительных материалов, оборудование для вулканизации шин, испытательные стенды.
– Гидросистемы мобильной техники: в исполнении «М» насос может применяться в некоторых видах спецтехники, работающей в тяжелых условиях.
Двухпоточность делает данный насос пластинчатый 18БГ12-25АМ особенно востребованным в системах, где необходимо синхронное или последовательное управление двумя силовыми цилиндрами, например, в прессах с двумя ползунами или станках с независимыми гидроприводами подачи и зажима.
Состав ремонтного комплекта и основные изнашиваемые детали
Для поддержания насоса 18БГ12-25АМ в рабочем состоянии рекомендуется иметь стандартный ремкомплект.
| Наименование детали | Кол-во в комплекте | Причина износа / замена |
|---|
| Комплект пластин (лопаток) | 1 комплект на поток | Абразивный износ, поломка кромки из-за загрязненного масла или кавитации. |
| Уплотнительные кольца вала (сальники) | 2 шт. | Потеря эластичности, обжатие, работа при повышенных температурах сверх нормы. |
| Уплотнения торцевого распределителя | 1 комплект | Износ вследствие циклического давления и микрошероховатостей. |
| Пружины прижима пластин | Набор | Усталость металла после длительной циклической нагрузки. |
| Прокладки корпусные | 1 комплект | Обеспечение герметичности при разборке-сборке. |
Типичные ошибки при подборе насоса
1. Выбор только по типу подключения или габариту. Необходимо в первую очередь сверять рабочий объем (80/16 см³) и номинальную подачу (108/19,4 л/мин). Несовпадение этих параметров приведет к неработоспособности системы – недостатку мощности или избыточному давлению.
2. Игнорирование давления на входе. Низкое давление во всасывающей линии (менее 0,02 МПа) вызывает кавитацию, которая быстро разрушает пластины и статор насоса. Требуется правильно рассчитать диаметр и длину всасывающего трубопровода.
3. Пренебрежение температурным диапазоном и вязкостью масла. Использование масла с вязкостью ниже 17 сСт при рабочей температуре снижает внутреннее уплотнение и КПД, выше 213 сСт – создает чрезмерное сопротивление на всасывании и перегрев.
4. Неучет направления вращения вала. Стандартное исполнение насоса пластинчатого 18БГ12-25АМ – правое вращение (со стороны вала, по часовой стрелке). Установка насоса с неверным направлением вращения приводит к нулевой подаче и работе «всухую».
Условное обозначение модели 18БГ12-25АМ
Маркировка насоса 18БГ12-25АМ построена по следующему принципу:
18 – обозначение двухпоточного исполнения насоса.
Б – тип насоса: пластинчатый (лопастной).
Г – назначение: гидравлический насос (гидронасос).
12 – условный габаритный размер, определяющий присоединительные размеры и расточки в корпусе (в данном случае габарит 2+1).
25 – номинальное выходное давление, умноженное на коэффициент: 25 кгс/см² ≈ 2,5 МПа (уточненное значение 12,5 МПа указано в ТУ).
А – модификация конструкции.
М – климатическое исполнение, адаптированное для техники.
Данная индексация соответствует техническим условиям производителя и позволяет однозначно идентифицировать агрегат.
Габаритные и присоединительные размеры для монтажа
Габаритный чертеж насоса пластинчатого 18БГ12-25АМ содержит всю информацию, необходимую для проверки совместимости с существующей гидростанцией или приводом. Ключевые параметры для проверки: межосевое расстояние и диаметры крепежных отверстий на монтажном фланце, длина и диаметр концевой части приводного вала, расположение и тип присоединительных портов (фланцы или резьба) для всасывающего и напорных трубопроводов. Все размеры соответствуют отечественным стандартам, что упрощает замену устаревших аналогов без переделки рамы или трубной обвязки.
Примеры вариантов заказа
1. Базовая поставка. Насос пластинчатый 18БГ12-25АМ в стандартном исполнении с правым вращением вала. Код для заказа: 18БГ12-25АМ. В комплекте паспорт и руководство по эксплуатации.
2. Модификация под специфичные условия. По специальному техническому заданию возможна поставка насоса 18БГ12-25АМ с левым направлением вращения вала, а также с измененным материалом уплотнений для работы на определенных типах рабочих жидкостей (огнестойкие жидкости, биоразлагаемые масла).
3. Комплект для сервисного обслуживания. Заказ насоса 18БГ12-25АМ вместе со стандартным ремонтным комплектом (РК), что позволяет сократить время простоя оборудования при плановом ТО.
Доставка и гарантия от поставщика ГИДРАВЛИКА
Компания ГИДРАВЛИКА является официальным поставщиком промышленной гидравлики бренда ГИДРАВЛИК на территории РФ и стран СНГ. Насос пластинчатый 18БГ12-25АМ поставляется со всеми сопроводительными документами, включая сертификаты соответствия. Мы обеспечиваем оперативную доставку в любые регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Осуществляется полный цикл сопровождения: от технической консультации по подбору аналога под вашу систему до гарантийного и постгарантийного обслуживания. Наша цель – обеспечить бесперебойную работу вашего оборудования. Для подбора, уточнения цен и оформления заявки перейдите в раздел Контакты или оставьте заявку на сайте.
