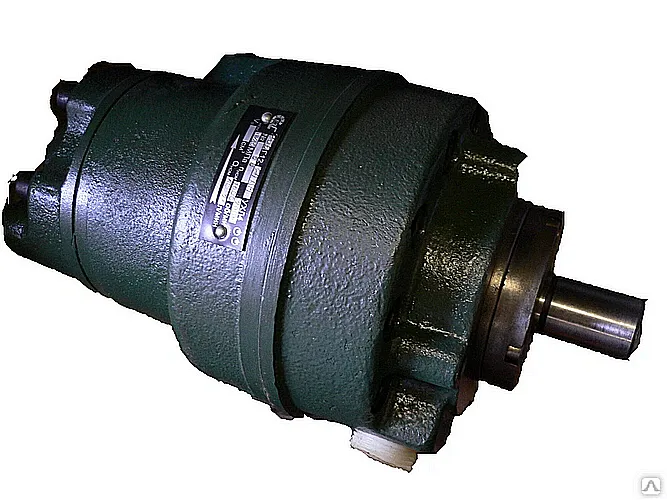

Насос пластинчатый 25БГ12-25АМ представляет собой гидравлический агрегат двукратного действия, основное назначение которого заключается в надежной подаче рабочей жидкости одновременно в два гидравлических контура промышленного оборудования. Данная модель соответствует габариту 2+1 и предназначена для стационарной установки в системы станков, прессового и кузнечного оборудования.
Описание и назначение
Данная модель разработана в соответствии с техническими условиями ТУ 2-024-0224533-025-089. Насос пластинчатый 25БГ12-25АМ обеспечивает работу гидропривода с минеральным маслом в качестве рабочей среды. Благодаря двухпоточной конструкции, агрегат способен реализовывать параллельные процессы в гидросистеме, такие как подача на рабочий цилиндр и привод вспомогательных механизмов. Основная область применения включает гидравлические системы металлообрабатывающих станков, прессов различного назначения и промышленных машин.
Габаритные параметры и код ТН ВЭД
Масса агрегата составляет 32 килограмма. Габаритные размеры корпуса — 330 мм в длину, 180 мм в ширину и 180 мм в высоту. Модель соответствует категории размещения 4 и климатическому исполнению УХЛ. Единый таможенный код для данной продукции — 8413603000.
| Параметр | Значение |
|---|
| Масса, кг | 32 |
| Длина, мм | 330 |
| Ширина, мм | 180 |
| Высота, мм | 180 |
| Код ТН ВЭД | 8413603000 |
Компоновочная схема насоса пластинчатого 25БГ12-25АМ
Приходит инженер на склад за комплектующими. Кладовщик спрашивает: — Вам что, клапан нужен? — Нет, — отвечает инженер, — мне нужно что-то более серьёзное, стабильное, двухконтурное… Мне нужен именно насос пластинчатый 25БГ12-25АМ!
Детальные технические характеристики
| Технические характеристики | Значение |
|---|
| Рабочий объем, см³ | 80 / 20 |
| Номинальная подача (поток), л/мин | 108 / 25.5 |
| Рабочее давление, МПа | Номинальное | 12.5 |
| Максимальное (предельное) | 14.0 |
| Диапазон температур рабочей среды | от +10°C до +50°C |
| Тип рабочей среды | Минеральные масла (вязкость 17–213 сСт) |
| Температура окружающей среды | от 0°C до +50°C |
| Номинальная частота вращения вала, об/мин | 1500 |
| Уровень шума | Низкий |
| Масса агрегата, кг | 32 |
| Основное направление вращения вала | Правое (по часовой стрелке) |
Преимущества и особенности эксплуатации
- Снижение общих затрат на гидросистему. Двухпоточная конструкция насоса пластинчатого 25БГ12-25АМ позволяет заменить два отдельных агрегата, сокращая монтажное пространство и упрощая обвязку.
- Повышение надежности и ресурса. Высокая стабильность подачи и давления в каждом контуре минимизирует износ исполнительных механизмов и уменьшает риск простоев оборудования.
- Унификация и удобство монтажа. Стандартные присоединительные размеры и стандартное правое вращение обеспечивают простую интеграцию в большинство типовых промышленных гидростанций.
- Компактность и оптимизированная масса в 32 кг облегчают транспортировку и установку агрегата без применения специальной грузоподъемной техники.
Принцип работы в составе гидросистемы
Принцип действия насоса пластинчатого 25БГ12-25АМ основан на вращении ротора, в пазах которого свободно перемещаются пластины. Центробежная сила и давление рабочей жидкости прижимают пластины к поверхности статора, имеющей овальную форму. Вращение создает камеры переменного объема, которые, попеременно увеличиваясь и уменьшаясь, осуществляют всасывание и нагнетание масла. Конструкция двукратного действия обеспечивает два импульса подачи за один оборот. Особенностью данной модификации является наличие двух самостоятельных роторно-пластинчатых групп в одном корпусе, что позволяет получать от одного приводного вала два независимых потока с разной производительностью. Жидкость поступает через всасывающие каналы, проходит через рабочие камеры и под давлением направляется в напорные магистрали соответствующих гидравлических контуров.
Температурный режим работы и ресурс
Номинальный срок службы насоса пластинчатого 25БГ12-25АМ составляет 5000 часов. Этот ресурс актуален при эксплуатации в непрерывном или циклическом режиме в рамках допустимого температурного диапазона (масло +10…+50°C, окружающая среда 0…+50°C). На снижение ресурса напрямую влияют качество и чистота рабочего масла. Наличие в системе фильтрации тонкой очистки (не ниже 10 мкм) является обязательным условием для достижения заявленных 5000 часов. Также негативно сказывается постоянная работа на предельном давлении (14 МПа) и несоблюдение рекомендуемой вязкости масла (17–213 сСт).
Сферы применения и типы оборудования
Агрегат устанавливается на широкий спектр промышленного оборудования, где требуется организовать два гидравлических контура с разным расходом. Основные области применения:
- Металлообработка: Гидроприводы токарных, фрезерных, шлифовальных и сверлильных станков.
- Обработка давлением: Кузнечно-прессовое оборудование, гидравлические прессы, листогибы.
- Производство: Линии литья под давлением, вспомогательное оборудование производственных линий.
- Сборка и испытания: Стендовое оборудование для испытания гидроагрегатов, монтажные и ремонтные гидростанции.
Состав ремкомплекта и часто заменяемые запчасти
Ремонтопригодность модели является одним из ее преимуществ. Наиболее подвержены износу следующие элементы, которые рекомендуется периодически проверять и своевременно менять.
| Наименование запчасти/узла | Возможная причина износа |
|---|
| Рабочие пластины (лопатки) | Абразивный износ из-за загрязненного масла, усталость материала. |
| Торцевые распределительные диски | Износ рабочих поверхностей от трения и кавитации. |
| Уплотнения вала (сальники, манжеты) | Потеря эластичности от температуры, механический износ. |
| Пружины пластин | Усталость металла, поломка. |
| Подшипники ротора | Естественный износ, недостаточная смазка. |
Типичные ошибки при подборе агрегата
- Выбор по присоединительным размерам без учета расхода, что ведет к несоответствию производительности насоса потребностям гидросистемы.
- Игнорирование параметра вязкости рабочей жидкости. Использование масла, вязкость которого выходит за рамки 17–213 сСт, приводит к снижению КПД и ускоренному износу пластин.
- Неучет необходимости двух независимых потоков. Применение двухпоточного насоса пластинчатого 25БГ12-25АМ там, где достаточно одного потока, экономически нецелесообразно.
- Несоответствие климатического исполнения УХЛ условиям эксплуатации (например, установка в неотапливаемых цехах с температурой ниже 0°C).
Условное обозначение модели 25БГ12-25АМ
Расшифровка индекса модели позволяет точно определить её параметры:
- 25 — Габарит. Указывает на размерную серию и типоразмер корпуса.
- Б — Баклоидная конструкция (обозначение типа пластинчатого насоса).
- Г — Гидравлический (тип привода — от электродвигателя или ДВС).
- 12 — Номинальное рабочее давление (12.5 МПа).
- 25 — Производительность второго насоса (порядка 25 л/мин).
- АМ — Заводская модификация, указывающая на особенности исполнения.
Габаритные и присоединительные размеры
Для интеграции агрегата в существующую систему необходимо сверить посадочные и присоединительные размеры. Стандартные посадочные фланцы и межосевое расстояние вала должны соответствовать габаритам заменяемого насоса или нового привода. Рекомендуется использовать штатные схемы подключения, указанные в технической документации. Основные монтажные размеры соответствуют общепромышленным стандартам для устройств данного габарита, что упрощает замену и модернизацию.
Варианты оформления заказа
Компания ГИДРАВЛИКА готова предоставить данную модель как в базовом исполнении, так и с учётом специфических требований заказчика.
- Вариант 1: Насос пластинчатый 25БГ12-25АМ, вращение правое, стандартная комплектация.
- Вариант 2: Насос пластинчатый 25БГ12-25АМ, вращение левое (исполнение по специальному заказу).
- Вариант 3: Комплексная поставка насоса пластинчатого 25БГ12-25АМ вместе с комплектом уплотнений и крепежа для монтажа.
