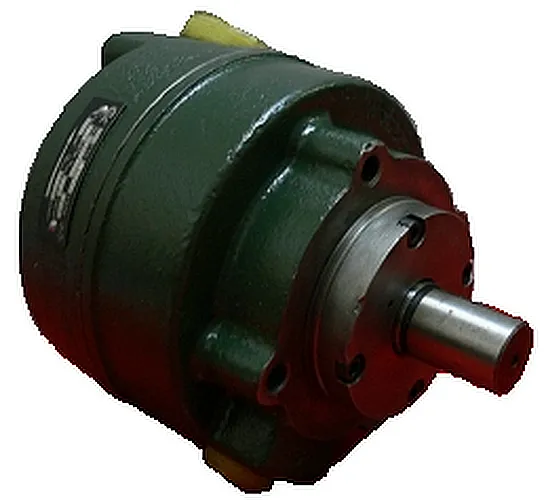

Гидравлический насос пластинчатый БГ12-25АМ – это высокоэффективный агрегат двукратного действия, предназначенный для обеспечения стабильной работы промышленных гидросистем. Он обеспечивает непрерывную подачу рабочей жидкости с номинальной производительностью 108 литров в минуту при давлении до 12,5 МПа. Данная модель широко применяется в составе гидравлических станций, прессового оборудования, металлообрабатывающих и деревообрабатывающих станков, где требуется надежный и производительный источник давления.
Основные параметры: вес, габариты и код товара
Насос пластинчатый БГ12-25АМ имеет компактные размеры, что упрощает его интеграцию в существующие системы. Агрегат соответствует стандартам качества и имеет установленный код для таможенного оформления.
| Габаритные данные и классификация |
| Масса, кг |
22 |
| Габаритные размеры (Д×Ш×В), мм |
320 × 240 × 210 |
| Код ТН ВЭД |
8413.60.000 |
| Упаковка |
Деревянный ящик |
Инженер вызывает слесаря: «У нас заклинило насос, давление упало!». Слесарь, не глядя, отвечает: «Поднимаю, заменяю на насос пластинчатый БГ12-25АМ – и система снова в строю!». Профи всегда держит на складе надежные решения от ГИДРАВЛИК.
Детальные технические характеристики насоса БГ12-25АМ
При выборе или замене насоса критически важно учитывать полный набор рабочих параметров. Представленные характеристики гарантируют точный подбор оборудования под требования вашей гидросистемы.
| Технический параметр |
Значение для модели БГ12-25АМ |
| Рабочий объем, см³ |
80 |
| Номинальная подача при номинальной частоте вращения, л/мин |
108 |
| Коэффициент подачи на номинальном режиме, % |
90 |
| Давление на выходе, МПа (кгс/см²) |
номинальное |
12,5 (около 127 кгс/см²) |
| максимальное (пиковое) |
14 |
| Давление на входе (всасывающее), МПа |
не менее 0,02 |
| Общий коэффициент полезного действия, % |
75 |
| Масса агрегата, кг |
22 |
Преимущества и особенности эксплуатации насоса БГ12-25АМ
Выбор именно этой модели гидравлического насоса обеспечивает ряд эксплуатационных выгод для производственного предприятия или сервисной компании:
Минимизация простоев: Высокая надежность и стойкость к типовым нагрузкам сокращают количество незапланированных остановок оборудования.
Увеличенный ресурс работы: Конструкция и качество изготовления обеспечивают средний ресурс до 5000 моточасов при соблюдении регламента обслуживания.
Стабильность гидравлических параметров: Конструкция двукратного действия гарантирует минимальную пульсацию давления и расхода, что повышает точность работы исполнительных механизмов.
Удобство монтажа и замены: Стандартные присоединительные размеры и фланцы позволяют легко интегрировать насос пластинчатый БГ12-25АМ в типовые гидросистемы, заменяя устаревшие аналоги.
Широкая совместимость с рабочими жидкостями: Агрегат рассчитан на работу с минеральными маслами типа ИГП-38, ВМГЗ, Гидравел, что соответствует оснащению большинства российских производств.
Конструкция и принцип действия
Принцип функционирования насоса пластинчатого БГ12-25АМ основан на конструкции с выдвижными пластинами. В корпусе с эксцентрично расположенной рабочей камерой вращается ротор с пазами, в которых свободно ходят пластины. Под действием центробежной силы и давления жидкости пластины прижимаются к поверхности статора, образуя замкнутые камеры. При вращении ротора объем этих камер изменяется: в зоне всасывания он увеличивается, затягивая рабочую среду, а в зоне нагнетания – уменьшается, выталкивая жидкость под давлением в систему. Двукратное действие означает, что за один оборот рабочий цикл происходит дважды, что обеспечивает высокую равномерность подачи.
Схема внутреннего устройства насоса, наглядно демонстрирующая расположение ротора, пластин, зон всасывания и нагнетания.
Условия эксплуатации и температурный режим
Для обеспечения заявленного ресурса и надежной работы необходимо соблюдать регламентированные условия. Насос пластинчатый БГ12-25АМ рассчитан на работу с маслом, вязкость которого находится в диапазоне 17-213 сСт. Оптимальный температурный диапазон рабочей жидкости — от +10°C до +50°C. Окружающая среда должна соответствовать климатическому исполнению УХЛ4: температура воздуха от 0°C до +40°C, отсутствие прямого воздействия атмосферных осадков. Гарантийный срок эксплуатации составляет 12 месяцев с момента ввода в работу. Ключевыми факторами, продлевающими срок службы, являются чистота рабочей жидкости, обеспеченная качественной фильтрацией, соблюдение пределов рабочего давления и своевременная замена масла.
Область применения и совместимое оборудование
Данная модель гидронасоса находит применение в различных отраслях промышленности, где требуются стабильное давление и производительность. Основные сферы использования:
Металлообработка: Гидроприводы станков с ЧПУ, гильотинных ножниц, листогибочных прессов.
Деревообработка: Прессовое и сушильное оборудование, гидросистемы лесозаготовительных машин.
Производство строительных материалов: Прессы для производства плит, гидравлические подъемники, испытательные стенды.
Общее машиностроение: Сборочные и испытательные конвейеры, оборудование для ремонта спецтехники.
Насос пластинчатый БГ12-25АМ обеспечивает работу гидростанций, которые являются сердцем подобных систем, и может использоваться как в составе нового оборудования, так и для модернизации существующего.
Состав ремонтного комплекта и типовые изнашиваемые детали
При длительной эксплуатации определенные узлы насоса подвержены естественному износу. Наличие ремкомплектов позволяет оперативно восстановить работоспособность без замены всего агрегата.
| Наименование детали |
Причина и условия износа |
| Уплотнительные манжеты и кольца (сальники) |
Потеря эластичности и герметичности из-за высокого давления, температурных перепадов и старения резины. |
| Рабочие пластины (шиберы) |
Абразивный износ и задир торцевых поверхностей при работе на загрязненном масле или недостаточной смазке. |
| Распределительный диск (торцевая крышка) |
Износ рабочих поверхностей, контактирующих с пластинами, что приводит к падению давления и снижению КПД. |
| Подшипники ротора |
Износ из-за радиальных и осевых нагрузок; может ускоряться при перекосах вала или нарушении центровки. |
Типичные ошибки при подборе гидравлического насоса
Избегайте следующих распространенных ошибок, чтобы обеспечить долгую и бесперебойную работу системы:
1. Выбор только по присоединительным размерам или фланцу без учета требований по давлению и расходу. Это может привести к перегрузке насоса или недостаточной производительности системы.
2. Игнорирование вязкостно-температурного диапазона рабочей среды. Использование слишком густого масла на холоде вызывает кавитацию и износ.
3. Неучет типа рабочей жидкости. Применение несовместимых по составу жидкостей (например, на водной основе) приводит к ускоренной коррозии и повреждению уплотнений.
4. Пренебрежение требованиями к чистоте масла. Отсутствие фильтрации тонкой очистки резко снижает ресурс пластин и распределительных поверхностей.
Расшифровка условного обозначения модели БГ12-25АМ
Маркировка насоса несет в себе ключевую информацию о его конструктивных особенностях:
«Б» – обозначает базовый тип конструкции роторно-пластинчатой группы.
«Г» – указывает на гидравлическое назначение агрегата.
«12» – характеризует номинальное рабочее давление, выраженное в Мегапаскалях (в данном случае 12,5 МПа).
«25» – код, связанный с габаритным исполнением и рабочим объемом.
«АМ» – обозначение модификации, чаще всего связанное с улучшениями в системе уплотнений и материалов для повышения надежности.

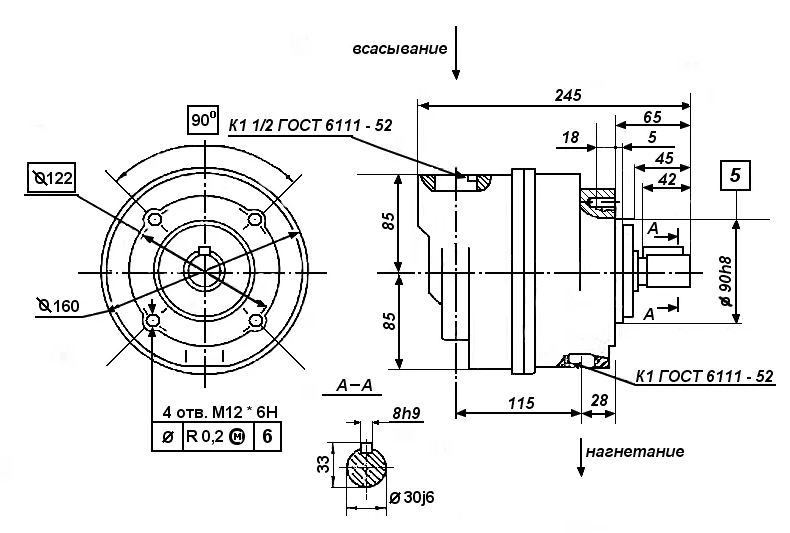

Габаритные и присоединительные размеры для интеграции
Перед заказом и монтажом необходимо сверить установочные размеры насоса с посадочным местом на вашей гидростанции или приводе.
Используйте габаритные чертежи, чтобы проверить соответствие посадочных расстояний, размеров вала и расположения крепежных отверстий на вашем оборудовании.
Варианты заказа и оснащения
Поставка насоса пластинчатого БГ12-25АМ осуществляется в базовой комплектации, готовой к установке. Примеры типовых заказов:
Базовый вариант для замены: Насос БГ12-25АМ с правосторонним вращением вала, стандартным фланцевым присоединением, упакованный в заводской ящик. Подходит для прямой замены вышедшего из строя аналогичного агрегата.
Комплект для ремонта гидростанции: Насос БГ12-25АМ в сборе с комплектом уплотнений (ремкомплектом) для последующего обслуживания. Оптимален для сервисных центров, выполняющих ремонт оборудования.
Специальное исполнение: Модификация насоса с направлением вращения вала против часовой стрелки (левое). Изготавливается под заказ с уточнением сроков поставки.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос по давлению и расходу для замены существующего?
Ключевые параметры для подбора: номинальное давление (12,5 МПа для БГ12-25АМ) и рабочая подача (108 л/мин). Необходимо убедиться, что параметры вашей системы не превышают предельных значений насоса (14 МПа). Важен также рабочий объем (80 см³) и тип рабочей среды – минеральное масло с вязкостью 17-213 сСт.
Каковы сроки поставки насоса БГ12-25АМ в регионы России и наличие на складе?
Оригинальный насос пластинчатый БГ12-25АМ от бренда ГИДРАВЛИК обычно имеется в наличии на складе компании ГИДРАВЛИКА. Отгрузка со склада производится в течение 1-2 рабочих дней после подтверждения заказа. Доставка в крупные города, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, занимает в среднем 3-5 дней, в зависимости от выбранной транспортной компании.
Какие требования к условиям эксплуатации: можно ли использовать на улице или в пыльных цехах?
Модель предназначена для работы в закрытых отапливаемых помещениях (климатическое исполнение УХЛ4). Эксплуатация на открытом воздухе или в условиях прямого воздействия влаги и обильной пыли не рекомендуется без дополнительных защитных кожухов. Критически важным для ресурса является чистота масла, поэтому в запыленной среде необходимо усилить фильтрацию рабочей жидкости.
Возможна ли замена насоса БГ12-25АМ на аналог другого производителя и как проверить совместимость?
Замена возможна, но требует тщательной проверки. Помимо совпадения фланцев и вала, необходимо точно сопоставить рабочий объем, номинальную подачу и давление. Несоответствие давления может привести к поломке, а разница в рабочем объеме – к изменению скорости работы гидроцилиндров. Наши специалисты готовы помочь с подбором полного аналога под ваш техпаспорт оборудования.
Оборудование под брендом ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем поставку оригинальных гидрокомпонентов, включая надежный насос пластинчатый БГ12-25АМ, напрямую со склада. Осуществляем доставку во все регионы Российской Федерации и страны СНГ. Наши инженеры предоставляют профессиональные консультации по подбору, замене и интеграции оборудования в существующие системы. Для оформления заказа или получения технической спецификации свяжитесь с нами через раздел Контакты или оставьте заявку на сайте.
