Двухпоточный нерегулируемый гидронасос габарита 3+1, предназначенный для подачи минерального масла в гидравлические системы промышленного оборудования двумя независимыми потоками. Основная функция агрегата – обеспечение стабильного давления 6.3 МПа и заданной производительности. Оптимален для интеграции в стационарные гидросистемы металлообрабатывающих станков, штамповочных прессов и транспортных линий.
Описание и назначение
Насос пластинчатый 35Г12-26АМ представляет собой импульсный гидроагрегат с двумя независимыми выходами. Его конструкция предполагает эксплуатацию в системах, где требуется стабильная подача рабочей жидкости по двум направлениям с различными параметрами расхода. Агрегат обеспечивает номинальную производительность 204,2 л/мин со стороны привода и 35,7 л/мин с противоположной стороны, что делает его специализированным решением для сложных технологических линий.
Благодаря своей двухпоточной схеме, данный насос пластинчатый 35Г12-26АМ эффективно заменяет сдвоенные установки, экономя место и упрощая кинематическую схему привода. Изделие производится на Елецком заводе «Гидропривод» по техническим условиям ТУ 2-024-0224533-025-089, что гарантирует соответствие отечественным стандартам качества.

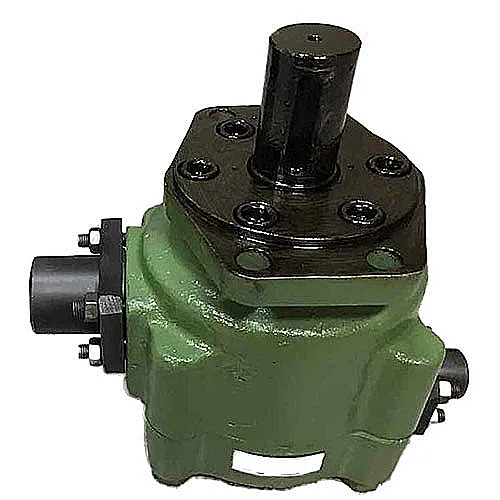

Изображение: Насос пластинчатый 35Г12-26АМ, вид спереди, стандартное заводское исполнение.
Вес, габариты и Код ТН ВЭД
Конструкция насоса относится к габариту 3+1, что определяет его присоединительные размеры и массу. Вес агрегата составляет 55 кг, что необходимо учитывать при проектировании несущих конструкций и монтаже. Код ТН ВЭД для таможенного оформления: 8413.60.000.
| Параметр |
Значение |
| Масса, кг |
55 |
| Габаритный размер |
3+1 |
| Код ТН ВЭД |
8413.60.000 |
Представленные характеристики позволяют заранее оценить требования к фундаменту и транспортной логистике при заказе насоса пластинчатого 35Г12-26АМ.
Инженер-гидравлик объясняет коллеге принцип выбора оборудования: «Видишь эту сложную систему? Здесь нужен только насос пластинчатый 35Г12-26АМ. Он как швейцарский армейский нож в мире гидравлики – два потока, один агрегат, никакой головной боли с синхронизацией!»
Технические характеристики
Технические параметры определяют область безопасной и эффективной эксплуатации гидронасоса. Соблюдение заданных диапазонов является залогом длительного ресурса работы.
| Наименование параметра |
Значение |
Примечание |
| Номинальная подача, л/мин |
204,2 / 35,7 |
Два независимых потока |
| Рабочее давление (номинальное), МПа |
6.3 |
Расчетное давление для длительной работы |
| Максимальное давление, МПа |
7.0 |
Пиковая кратковременная нагрузка |
| Давление на входе, МПа |
0.08 – 0.12 |
Необходимо для предотвращения кавитации |
| Номинальная частота вращения, об/мин |
960 |
Рекомендуемый режим работы от электродвигателя |
| Диапазон частот вращения, об/мин |
600 – 1500 |
Минимальная и максимальная скорости |
| Номинальная потребляемая мощность, кВт |
28.9 |
Требования к электроприводу |
| Общий КПД, % |
Не менее 70 |
Коэффициент полезного действия |
| Тип рабочей среды |
Минеральные масла |
Вязкость 17-400 сСт |
Принцип работы
Работа насоса пластинчатого 35Г12-26АМ основана на принципе объемного вытеснения. Вращающийся ротор с радиально установленными пластинами помещен внутрь статора овальной формы. Центробежная сила и давление жидкости выдвигают пластины, которые, скользя по внутренней поверхности статора, образуют замкнутые камеры.
При вращении объем этих камер попеременно увеличивается и уменьшается. Увеличение объема создает разрежение на всасывающем патрубке, затягивая рабочую среду. Последующее уменьшение объема выталкивает масло в напорную магистраль. Двухпоточность реализована за счет особой конструкции распределительного устройства, разделяющего общий поток на две независимые гидролинии.
Преимущества и особенности эксплуатации
- Снижение производственных простоев. Надежная конструкция и большой моторесурс минимизируют риск внезапных поломок, обеспечивая стабильную работу технологической линии.
- Увеличение ресурса гидросистемы. Плавная работа пластин и стабильность выходных параметров уменьшают ударные нагрузки на трубопроводы и исполнительные механизмы.
- Удобство монтажа и обслуживания. Стандартизированные присоединительные размеры (ГОСТ 12448-80) облегчают интеграцию в существующие системы. Конструкция предусматривает возможность замены изнашиваемых элементов.
- Высокая стабильность давления в двух независимых потоках, что критично для оборудования с синхронизированными операциями.
- Совместимость с типовыми промышленными гидросистемами на минеральном масле, что упрощает подбор и сокращает время на ввод в эксплуатацию.
Температурный режим работы и срок службы
Штатный температурный диапазон работы для гидравлического масла составляет от +10°C до +50°C. Окружающая среда должна находиться в пределах 0°C до +50°C. Насос пластинчатый 35Г12-26АМ рассчитан на 10 000 часов непрерывной работы в номинальном режиме. Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию.
Ключевыми факторами, влияющими на ресурс, являются: качество и чистота рабочего масла (обязательна установка фильтров тонкой очистки), соблюдение допустимого давления на входе для исключения кавитации, и регулярное сервисное обслуживание, включающее проверку состояния пластин, уплотнений и подшипниковых узлов.
Состав ремкомплекта и типовые расходные элементы
Для поддержания работоспособности насоса рекомендуется иметь запас наиболее изнашиваемых деталей. Износ напрямую зависит от чистоты рабочей среды и соблюдения нагрузочных режимов.
| Наименование запчасти |
Типичная причина износа/поломки |
| Комплект пластин (лопаток) |
Абразивный износ при загрязнении масла, усталостные трещины при работе в предельных режимах. |
| Уплотнительные манжеты вала |
Потеря эластичности из-за высоких температур или несовместимости с рабочей средой, механический износ. |
| Распределительные диски (торцевые крышки) |
Износ рабочих поверхностей из-за трения и абразивных частиц, приводящий к падению давления. |
| Подшипниковый узел |
Выработка из-за радиальных нагрузок, разрушение при недостаточной смазке или перекосе вала. |
| Уплотнительные кольца статора |
«Старение» резины, приводящее к внутренним утечкам и снижению производительности. |
Сферы применения и типовое оборудование
Область применения насоса пластинчатого 35Г12-26АМ охватывает сегмент промышленного оборудования, где требуется стабильная двухпоточная подача гидравлической жидкости. Типичными потребителями являются:
- Металлорежущие станки: токарные, фрезерные, шлифовальные станки с гидроприводом подач и зажимными механизмами.
- Кузнечно-прессовое оборудование: гидравлические прессы для штамповки, гибки и ковки.
- Литьевые машины: ТПА (термопластавтоматы) для пластмасс и резины.
- Специализированные транспортные и конвейерные системы с подъемно-поворотными механизмами.
- Оборудование для дорожно-строительной и другой специализированной техники стационарного базирования.
Использование данного двухпоточного насоса позволяет упростить гидросхему, отказавшись от дополнительных насосных агрегатов для вспомогательных операций.
Типичные ошибки при подборе
- Ориентация только на присоединительные размеры без учета требуемого рабочего давления и расхода масла в каждой из линий.
- Пренебрежение температурным диапазоном, особенно при работе в неотапливаемых цехах или в условиях жаркого климата.
- Использование нерегламентированной рабочей среды (например, синтетических масел или жидкостей на водной основе без проверки совместимости с материалами уплотнений).
- Неучет необходимости обеспечения давления на входе (0.08-0.12 МПа), что приводит к кавитации, шуму и быстрому разрушению пластин.
Условное обозначение модели (расшифровка индекса)
Маркировка 35Г12-26АМ имеет следующую структуру:
- 35 – Условное обозначение типоразмера насоса.
- Г – Тип агрегата: Гидронасос.
- 12 – Номер серии конструкции.
- 26 – Конкретная модификация внутри серии.
- А – Исполнение с улучшенными показателями КПД.
- М – Модернизированная версия изделия.
Данная логика позволяет техническим специалистам идентифицировать агрегат и его основные отличия от базовых моделей серии.
Габаритные и присоединительные размеры
Габаритный чертеж насоса 35Г12-26АМ с основными монтажными и присоединительными размерами.
Основные присоединительные размеры соответствуют требованиям ГОСТ 12448-80. Для подключения трубопроводов важно обратить внимание на диаметр патрубков: входной (всасывающий) – 40 мм, выходные (напорные) – 32 мм каждый. При интеграции в существующую систему необходимо сверить межосевые расстояния крепежных отверстий и расположение вала с посадочными местами приводного электродвигателя.
Примеры оформления заказа
Для упрощения взаимодействия рассмотрите типовые варианты заказа:
- Базовая поставка: Насос пластинчатый 35Г12-26АМ в стандартном исполнении с правым вращением вала (осмотр, упаковка, паспорт).
- Поставка с комплектом ЗИП: Насос 35Г12-26АМ с дополнительным ремкомплектом, включающим запасной набор пластин и уплотнений вала.
- Заказ специального исполнения: Насос 35Г12-26АМ с левым вращением вала (требует уточнения сроков изготовления).
Технические параметры и артикулы уточняйте у наших инженеров через сайт.
