Описание и область применения
Насос НМШ25ПА представляет собой шестеренный агрегат с внутренним зацеплением, предназначенный для обеспечения циркуляции рабочей жидкости в гидравлических системах. Основная задача данного насоса – надежная подача масла в системы подпитки и смазки объемных гидроприводов, гидрораспределителей и других узлов управления. Этот насос НМШ25ПА нашел широкое применение в автомобильной и сельскохозяйственной отрасли, где монтируется непосредственно в картеры двигателей и трансмиссий тракторов, дорожно-строительных машин, экскаваторов и прочей спецтехники. Благодаря своей конструкции, насос НМШ25ПА обеспечивает стабильную производительность в условиях высоких механических нагрузок, вибраций и значительных перепадов температур, выступая ключевым элементом для повышения ресурса работы всего гидравлического контура.
Основные параметры: габариты, масса и код ТН ВЭД
Конструкция насоса НМШ25ПА отличается компактностью, что облегчает его интеграцию в стесненные условия монтажных пространств. Агрегат имеет массу 12.5 кг. Его габаритные размеры составляют 280 мм в длину, 190 мм в ширину и 170 мм в высоту. Данные параметры обеспечивают удобство транспортировки, складирования и непосредственной установки. Для таможенного оформления и корректного подбора аналогов используется классификационный код ТН ВЭД: 8413.60.000.0. Данные параметры унифицированы и позволяют точно идентифицировать узел при заказе запчастей или формировании гидростанции.
| Параметр | Значение |
|---|
| Длина, мм | 280 |
| Ширина, мм | 190 |
| Высота, мм | 170 |
| Масса, кг | 12.5 |
| Код ТН ВЭД | 8413.60.000.0 |
Почему инженеры уважают насос НМШ25ПА? Потому что он, в отличие от некоторых коллег, всегда держит давление и не устраивает перекуров в самый ответственный момент.
Детальные технические характеристики
Технические параметры насоса НМШ25ПА определяют его надежность и эффективность в составе гидравлической системы. Агрегат рассчитан на продолжительную работу в стандартных для промышленного оборудования режимах. Основной акцент при проектировании был сделан на сочетание достаточной производительности с устойчивостью к высокому давлению.
| Параметр | Значение |
|---|
| Номинальная подача (производительность), л/мин | 25 |
| Максимальное рабочее давление, МПа (бар) | 16 (160) |
| Рекомендуемая частота вращения, об/мин | 1500 |
| Допустимая вязкость рабочей жидкости, сСт | 12 – 60 |
| Диапазон температур рабочей среды, °C | от -20 до +80 |
| Тип рабочей среды | Минеральные, полусинтетические и синтетические гидравлические масла (ИГП, ВМГЗ, HLP), некоторые типы индустриальных масел. |
| Присоединительные размеры (фланцы, патрубки) | Стандартизированы под типовые тракторные и промышленные гидросистемы. Требуют уточнения по чертежу для конкретного применения. |
| Масса, кг | 12.5 |
Преимущества и особенности эксплуатации
- Высокая износостойкость и увеличенный ресурс: Применение корпусных деталей из чугуна СЧ20 и шестерен из термообработанной легированной стали обеспечивает стойкость к абразивному износу. Ресурс работы насоса НМШ25ПА в стандартных условиях достигает 15 000 моточасов.
- Стабильность давления и плавность потока: Конструкция внутреннего зацепления шестерен минимизирует пульсации подачи масла, что снижает вибрационную нагрузку на всю гидросистему и повышает точность работы управляющей аппаратуры.
- Удобство монтажа и обслуживания: Компактные габариты и унифицированные присоединительные узлы упрощают установку и замену агрегата. Конструкция предусматривает возможность быстрой замены уплотнительных элементов.
- Совместимость с типовым оборудованием: Насос НМШ25ПА является штатным или полноценным аналогом для широкого спектра отечественной сельскохозяйственной, дорожной и промышленной техники, что сокращает время на поиск запчастей.
- Работа в широком температурном диапазоне: Специальные уплотнения позволяют агрегату сохранять герметичность и работоспособность как при отрицательных температурах до -20°C, так и в условиях нагрева масла до +80°C.
Принцип функционирования в гидросистеме
Принцип действия насоса НМШ25ПА базируется на схеме внутреннего зацепления двух шестерен. Ведущая шестерня, получая вращательный момент от вала двигателя (например, через редуктор или напрямую), вращает ведомую шестерню, размещенную внутри нее со смещением осей. В зоне расхождения зубьев в области всасывающего окна создается разрежение, которое затягивает рабочую жидкость из гидробака или картера. Захваченная маслом полость между зубьями и корпусом перемещается по периметру к зоне нагнетания. При входе зубьев в зацепление объем полости уменьшается, создавая избыточное давление и выталкивая жидкость в напорную магистраль системы. Такой принцип обеспечивает насосу НМШ25ПА хорошие самовсасывающие характеристики и низкий уровень шума.
Температурный режим и факторы, влияющие на срок службы
Температурный режим эксплуатации агрегата строго регламентирован: рабочая жидкость должна находиться в диапазоне от -20°C до +80°C. Работа при температурах ниже минимальной без предварительного прогрева масла может привести к загустению среды, кавитации и повреждению уплотнений. Превышение верхнего предела ускоряет процесс старения масла и снижает смазывающие свойства. Средний срок службы насоса НМШ25ПА при соблюдении всех условий составляет 8-10 лет. Ключевые факторы, определяющие ресурс: качество и чистота гидравлической жидкости (обязательна установка фильтров тонкой очистки), соблюдение регламентных интервалов сервисного обслуживания, отсутствие работы в режиме длительной перегрузки по давлению. Правильная фильтрация масла – залог долгой и безотказной работы насосной группы.
Области применения и типы оборудования
Насос НМШ25ПА является востребованным компонентом в различных отраслях, где требуется надежная и производительная подача масла под давлением.
- Сельскохозяйственная и спецтехника: Штатно применяется в тракторах (МТЗ-80/82, К-700/701 «Кировец»), зерноуборочных комбайнах («Дон», «Нива»), дорожных катках (ДУ-47, ДУ-52).
- Дорожно-строительное оборудование: Устанавливается на экскаваторах (ЭО-2621, ЭО-3323), автогрейдерах, бульдозерах.
- Промышленные гидростанции и станочный парк: Используется в качестве подпитывающего насоса в гидросистемах прессового оборудования, станков с ЧПУ, конвейерных линий, гильотинных ножниц.
- Системы смазки и циркуляции: Обеспечивает подачу масла в редукторы, коробки передач и другие узлы трения в замкнутых контурах.
Агрегат совместим с наиболее распространенными типами гидравлических масел, включая ИГП-38, ВМГЗ, а также импортные аналоги классов HL, HLP (Mobil DTE 10, Shell Tellus и др.).
Состав ремкомплекта и типичные изнашиваемые детали
Для поддержания работоспособности насоса НМШ25ПА важно своевременно проводить техническое обслуживание и замену расходных элементов. Чаще всего из строя выходят детали, подверженные трению и воздействию давления.
| Наименование детали / ремкомплекта | Причина и условия износа |
|---|
| Уплотнительные кольца (манжеты) вала | Износ происходит из-за постоянного трения вала, воздействия высокого давления и температуры. Ускоряется при загрязнении масла абразивными частицами. |
| Уплотнения торцевые (пластины) | Обеспечивают герметичность между корпусом и шестернями. Изнашиваются от давления и микро-вибраций. Требуют замены при падении производительности насоса. |
| Подшипники скольжения (втулки) | Выходят из строя при недостаточной смазке, перекосе вала или работе на загрязненном масле. Проявляется повышением шума и люфтом вала. |
| Ведущая и ведомая шестерни | Обладают высоким ресурсом, но могут быть повреждены при попащении в полость закачки твердых частиц или работе на жидкости с неподходящей вязкостью. |
Рекомендуется иметь на складе базовый ремкомплект для насоса НМШ25ПА, включающий полный набор уплотнений и прокладок, что позволит оперативно устранить неисправность и минимизировать простой техники.
Расшифровка условного обозначения модели НМШ25ПА
Индекс насоса НМШ25ПА составлен по отраслевой системе обозначений, где каждая буква и цифра несет конкретную информацию:
- Н – Насос.
- М – Масляный (предназначен для работы на маслах).
- Ш – Шестеренного типа.
- 25 – Номинальная подача (производительность) – 25 литров в минуту.
- П – Исполнение «Промышленное», универсальное.
- А – Модификация, часто обозначающая наличие конструктивных улучшений, в данном случае – усиленные уплотнения и материалы для работы в жестких условиях.
Таким образом, полное наименование «насос НМШ25ПА» точно описывает его тип, ключевую характеристику и область основного применения.
Габаритные и присоединительные размеры для монтажа
Корректный монтаж насоса НМШ25ПА невозможен без точного знания его установочных и присоединительных размеров. Эти данные необходимы для проверки совместимости с посадочным местом на двигателе или раме, а также для подключения всасывающего и напорного трубопроводов.

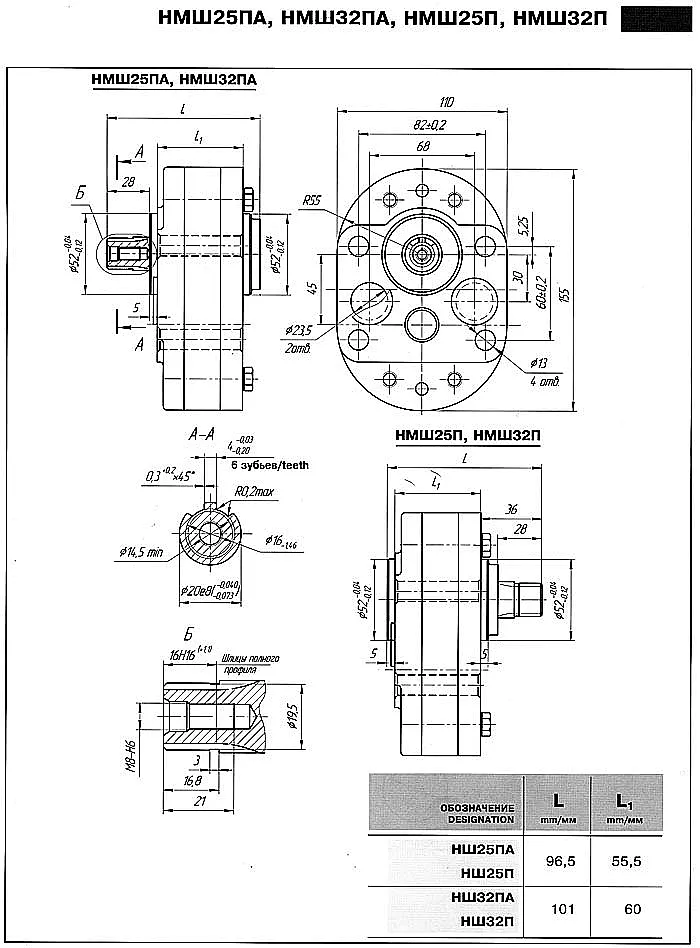

Чертеж насоса НМШ25ПА. На схеме указаны межосевые расстояния крепежных отверстий, диаметр и расположение фланца, тип резьбы патрубков для подключения гидролиний.
Перед заказом рекомендуется сверить посадочные чертежи существующего оборудования с предоставляемой документацией на насос НМШ25ПА во избежание ошибок сборки.
Типичные ошибки при техническом подборе
- Подбор исключительно по присоединительным размерам. Резьба или фланец могут подойти, но несоответствие рабочего давления или требуемой производительности (подачи) приведет к неработоспособности системы или быстрому выходу насоса из строя.
- Игнорирование вязкости и типа рабочей среды. Использование жидкостей, вязкость которых выходит за рамки 12-60 сСт, или применение несовместимых типов масла (например, на водной основе) неизбежно повредит внутренние узлы насоса.
- Неучет температурного диапазона эксплуатации. Установка стандартного насоса на оборудование, работающее в неотапливаемых цехах зимой или, наоборот, в условиях постоянного перегрева, сократит его ресурс в разы.
- Отсутствие запаса по производительности. Насос НМШ25ПА с подачей 25 л/мин должен выбираться с учетом реального расхода гидросистемы. Работа «на пределе» возможностей ускоряет износ.
Варианты оформления заказа и комплектации
Насос НМШ25ПА может поставляться в различной комплектации для оптимального решения задач клиента:
- Базовый вариант (насос в сборе): Артикул НМШ25ПА. Насос, готовый к установке, с базовым набором уплотнений.
- Комплект для замены на тракторе МТЗ: Артикул НМШ25ПА-МТЗ. Включает насос, штатный фланец крепления, прокладки и крепежный комплект для конкретной модели трактора.
- Насосная группа «под ключ»: Артикул НГ-НМШ25ПА. Комплексное решение: насос НМШ25ПА, смонтированный на гидробаке с установленным электродвигателем 4 кВт, предохранительным клапаном, фильтром тонкой очистки и манометром. Готовая к подключению гидростанция.
Наши специалисты помогут подобрать нужную конфигурацию насоса НМШ25ПА или его аналога под параметры вашего оборудования.
Поставки и техническая поддержка по России и СНГ
Продукция бренда ГИДРАВЛИК, включая надежный насос НМШ25ПА, поставляется на российский рынок официальным дистрибьютором – компанией ГИДРАВЛИКА. Мы гарантируем соответствие всех агрегатов заводским спецификациям, что подтверждается проведенными испытаниями на герметичность и производительность. Осуществляем оперативную доставку в любой регион Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Казахстан, Беларусь, Армению, Киргизию. Наши инженеры готовы провести бесплатную техническую консультацию, помочь с подбором аналога для вашей гидросистемы и оформить заказ. Для связи и оформления заявки воспользуйтесь телефоном или формой обратной связи на сайте https://777-gidra.ru.
