Описание и назначение

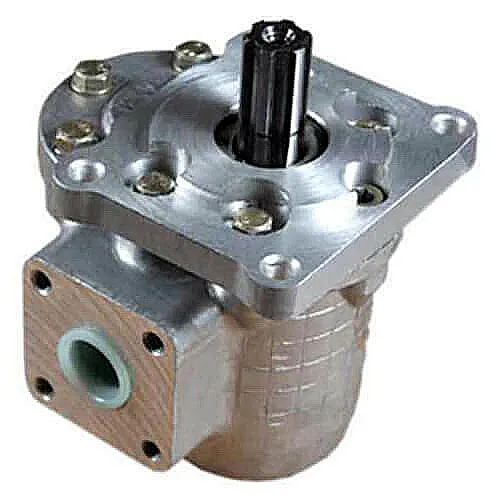

Насос НШ50ДКМ-3 является односекционным шестерённым гидравлическим агрегатом с постоянным рабочим объёмом, предназначенным для создания потока рабочей жидкости в системах гидропривода мобильной техники и промышленного оборудования. Основная функция насоса НШ50ДКМ-3 заключается в надёжном нагнетания минеральных или синтетических индустриальных масел в контуры управления исполнительными механизмами, обеспечивая требуемую производительность и стабильность давления.
Разработанный для интенсивной работы в тяжёлых условиях, этот насос находит своё применение в гидросистемах сельскохозяйственных машин, строительной и дорожной техники, где критически важны бесперебойность и долговечность узлов. Конструкция агрегата, включающая корпус из высокопрочного чугуна и прецизионно обработанные шестерни, минимизирует внутренние утечки и обеспечивает высокий коэффициент подачи на протяжении всего срока службы.
Вес изделия составляет 5.37 килограмма. Габаритные размеры составляют: длина — 250 мм, ширина — 180 мм, высота — 150 мм. Код ТН ВЭД, под который классифицируется гидравлический насос НШ50ДКМ-3, — 8413.50.000.
| Параметр | Значение |
|---|
| Длина, мм | 250 |
| Ширина, мм | 180 |
| Высота, мм | 150 |
| Масса, кг | 5.37 |
Инженер на испытательном полигоне показывает новичку работающий под нагрузкой насос НШ50ДКМ-3 и говорит: «Видишь, он тихий и спокойный? Так и должно быть. Настоящий профессионал, в отличие от некоторых, не кричит о своих проблемах, а просто их решает».
Технические параметры насоса НШ50ДКМ-3
Технические характеристики данного гидроагрегата определяют его область эффективного использования. Ниже представлены ключевые эксплуатационные параметры насоса НШ50ДКМ-3.
| Параметр | Значение |
|---|
| Тип | Односекционный шестерённый насос |
| Рабочее давление номинальное, МПа (бар) | 16 (160) |
| Максимальное давление, МПа (бар) | 21 (210) |
| Рабочий объем, см³/об | 49.1 |
| Теоретическая подача при номинальной частоте, л/мин | 110.8 |
| Потребляемая мощность при ном. давлении, кВт | 35.6 |
| Частота вращения вала, об/мин | 40 (номинальная, диапазон 40-2500) |
| Коэффициент подачи (объёмный КПД), % | Не менее 94 |
| Диапазон температур рабочей среды, °C | от -40 до +80 |
| Тип рабочей среды | Минеральные и синтетические масла по ISO VG 32, 46, 68 |
| Тип присоединения | Фланец по ISO 5211, вал Ø32 мм |
Преимущества и особенности эксплуатации
Выбор насоса НШ50ДКМ-3 для комплектации или ремонта гидравлической системы предоставляет пользователю ряд значимых преимуществ:
Высокая надёжность и увеличенный ресурс работы. Конструкция и материалы рассчитаны на длительную эксплуатацию в условиях ударных и переменных нагрузок, характерных для спецтехники, что напрямую снижает затраты на сервисное обслуживание и простои оборудования.
Стабильность рабочих параметров. Высокий коэффициент подачи и минимальные перетечки обеспечивают стабильную производительность и давление в гидросистеме на протяжении всего срока службы, что критически важно для точности управления рабочими органами.
Широкая совместимость и удобство монтажа. Стандартизированные присоединительные размеры и компактные габариты насоса НШ50ДКМ-3 позволяют осуществлять его установку на большинство типовых моделей тракторов, комбайнов и строительной техники без проведения сложных доработок.
Адаптация к сложным климатическим условиям. Широкий температурный диапазон рабочей среды от -40°C позволяет эффективно использовать насос в регионах с суровым климатом, включая Крайний Север, при условии применения соответствующих масел и предпускового прогрева.
Сокращение эксплуатационных расходов. За счёт высокой эффективности и стойкости к износу, применение данного насоса ведёт к снижению общих затрат на гидравлическое масло и фильтрующие элементы, так как сохраняется чистота рабочей среды в контуре.
Принцип работы в гидравлической системе
Насос НШ50ДКМ-3 функционирует по классическому принципу внешнего зацепления шестерён. Ведущая шестерня, жёстко соединённая с приводным валом, передаёт вращение ведомой шестерне, свободно вращающейся на своей оси. В зоне выхода зубьев из зацепления (зона всасывания) создаётся разрежение, под действием которого рабочая жидкость из бака гидросистемы через всасывающий канал заполняет впадины между зубьями.
Вращаясь, шестерни транспортируют масло вдоль внутренней стенки корпуса в зону нагнетания. При входе зубьев в зацепление объём полости сокращается, и рабочая среда вытесняется в напорную магистраль под давлением. Высокая точность изготовления шестерён и корпуса насоса НШ50ДКМ-3 минимизирует зазоры, что значительно снижает внутренние перетечки с напорной стороны на всасывающую, обеспечивая высокий объёмный КПД и стабильную подачу.
Температурный режим и факторы, влияющие на срок службы
Расчётный ресурс насоса НШ50ДКМ-3 составляет не менее 10 000 часов при соблюдении паспортных условий эксплуатации. Ключевым фактором, определяющим долговечность, является качество и чистота рабочей жидкости. Использование масел рекомендованного класса вязкости (ISO VG 46 оптимален) и своевременная замена фильтров тонкой очистки (рекомендуемый интервал — 500 моточасов) — обязательные условия для выхода на заявленный ресурс.
Диапазон допустимых температур рабочей среды от -40°C до +80°C позволяет насосу работать как в режиме непрерывной работы, так и в циклическом режиме с частыми пусками и остановами. Однако для холодного пуска при температуре ниже -20°C настоятельно рекомендуется применять системы предварительного прогрева масла и использовать зимние сорта масел, чтобы избежать сухого трения и кавитации в зоне всасывания.
Оборудование и сферы применения
Насос НШ50ДКМ-3 является штатным или взаимозаменяемым элементом гидропривода широкого спектра отечественной и импортной техники. Основные области его установки:
Сельскохозяйственная техника: тракторы Беларус МТЗ-80/82, К-700/701 «Кировец», комбайны «Дон», «Вектор», «Акрос».
Строительная и дорожная техника: экскаваторы-погрузчики JCB, Case, автогрейдеры, мини-погрузчики, установки для уплотнения грунта.
Карьерная и грузовая техника: самосвалы КамАЗ, БелАЗ (вспомогательные системы), лесозаготовительные машины.
Промышленное оборудование: применяется в составе стационарных и передвижных гидростанций, насосных групп для систем управления промышленными прессами, станками, испытательными стендами.
Установка насоса НШ50ДКМ-3 также практикуется при ремонте и модернизации гидравлических систем подъёмников, автовышек (типа ПСМ) и другого технологического оборудования.
Состав ремонтного комплекта и уязвимые узлы
Типичный ремкомплект для насоса НШ50ДКМ-3 включает детали, подверженные естественному износу в процессе эксплуатации. Готовый набор часто включает все необходимые уплотнения и прокладки для полного восстановления герметичности.
| Наименование запчасти | Причина и условия износа |
|---|
| Уплотнительные манжеты вала (сальники) | Повышенный износ при загрязнении масла абразивными частицами или при перегреве. |
| Уплотнительные кольца (торцевые уплотнения) | Потеря эластичности и утечки из-за длительной работы при высоких температурах или применения несовместимых с резиной масел. |
| Подшипники скольжения (втулки) | Износ вследствие недостаточной смазки или попадания воды в рабочую среду, вызывающей коррозию. |
| Стопорное кольцо | Механическое повреждение при неаккуратной разборке-сборке. |
Кроме деталей из ремкомплекта, при критическом износе может потребоваться замена ведущей и ведомой шестерённой пары. Их ресурс напрямую зависит от эффективности фильтрации масла. Признаками износа является падение производительности насоса НШ50ДКМ-3 и рост шума при работе.
Типичные ошибки при подборе
Во избежание нештатных ситуаций и преждевременного выхода из строя, при подборе насоса НШ50ДКМ-3 или его аналога следует избегать следующих распространённых ошибок:
1. Выбор только по присоединительным размерам без учёта требуемого рабочего давления и расхода (подачи) системы. Это может привести либо к недостаточной производительности, либо к перегрузке и поломке агрегата.
2. Игнорирование температурного диапазона. Установка насоса, не рассчитанного на эксплуатацию в условиях отрицательных температур или в горячих цехах, резко сокращает его ресурс.
3. Несоответствие типа рабочей среды. Применение жидкостей, не рекомендованных производителем (например, водно-гликолевых смесей или масел с агрессивными присадками для резины), ведёт к разрушению уплотнений и коррозии.
4. Пренебрежение чистотой системы при установке. Монтаж без предварительной промывки гидросистемы приводит к попаданию стружки и абразива в зазоры насоса, вызывая мгновенный аварийный износ.
Условное обозначение с расшифровкой
Шифр модели НШ50ДКМ-3 формируется в соответствии с отраслевыми стандартами и несёт полную информацию об основных характеристиках агрегата согласно следующей логике:
Н — Насос.
Ш — Шестерённого типа.
50 — Номинальный рабочий объём, округлённый до целых чисел (в данном случае 50 см³/об).
ДКМ — Конструктивное исполнение: «Длинный» корпус, Клиновое соединение вала, Модернизированная конструкция.
3 — Порядковый номер модификации или исполнения по рабочему чертежу.
Такая система маркировки обеспечивает точную идентификацию и позволяет специалисту подобрать прямой аналог или взаимозаменяемую деталь от других проверенных производителей.
Габаритные и присоединительные размеры
Точные монтажные размеры необходимы для проверки совместимости насоса НШ50ДКМ-3 с посадочным местом на двигателе или коробке отбора мощности существующего оборудования. При сравнении с демонтируемым агрегатом необходимо сверить межосевое расстояние крепёжных отверстий на фланце, диаметр и шпоночный паз приводного вала, а также расположение и тип резьбы всасывающего и напорного портов.

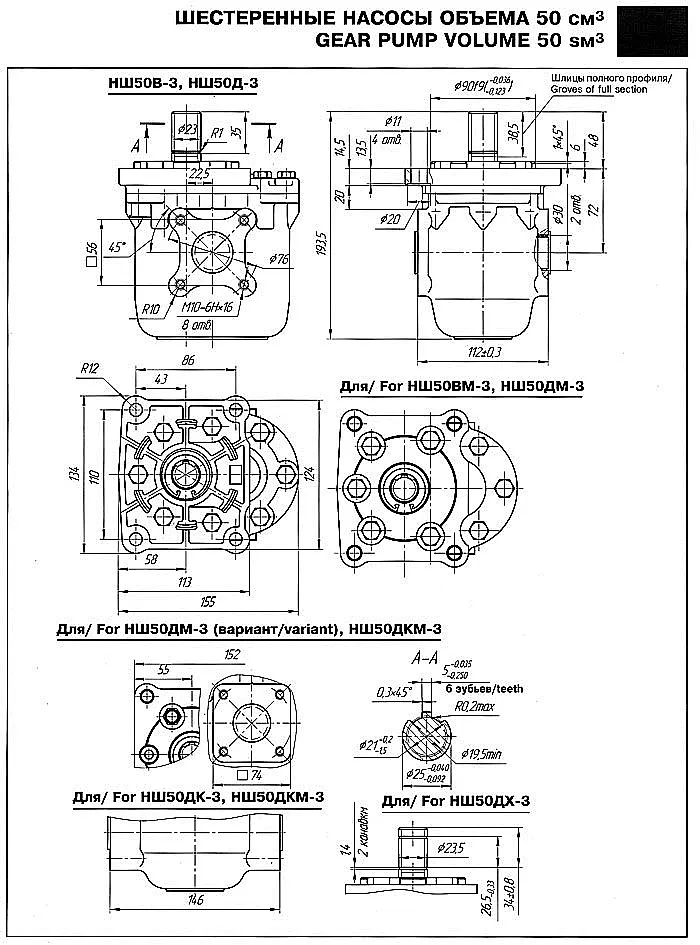

Чертеж общего вида гидравлического насоса НШ50ДКМ-3.
Схема монтажного фланца и портов насоса НШ50ДКМ-3.
Примеры оформления заказа
Для оперативного оформления заявки можно указать следующие варианты комплектации:
1. Базовая поставка. Насос НШ50ДКМ-3 в индивидуальной упаковке, с паспортом изделия. Артикул: NSH-50DKM3-BAS.
2. Комплект с крепёжным фланцем и прокладками. Идеально подходит для случаев, когда штатный фланец утерян или повреждён. Артикул: NSH-50DKM3-FLK.
3. Насос в сборе с ремкомплектом. В поставку включён сам агрегат и набор уплотнений для будущего планового ремонта. Артикул: NSH-50DKM3-RK.
Вопросы и ответы по насосу НШ50ДКМ-3
Чем определяется выбор именно насоса НШ50ДКМ-3 среди других моделей серии?
Ключевыми критериями являются рабочий объём (50 см³/об), номинальное давление в 16 МПа и тип присоединения (фланец ISO 5211). Важно сопоставить эти параметры с характеристиками заменяемого насоса или требованиями гидросистемы по расходу и давлению.
Какие сроки поставки насоса НШ50ДКМ-3 по регионам России?
Насосы бренда ГИДРАВЛИК, включая модель НШ50ДКМ-3, постоянно присутствуют на складе в Москве. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает от 1 до 3 рабочих дней транспортными компаниями. В отдалённые регионы и страны СНГ сроки рассчитываются индивидуально и обычно не превышают 5-10 рабочих дней.
Какие условия эксплуатации являются критическими для ресурса насоса?
Наиболее негативно влияет работа на предельных температурах без соответствующей подготовки. Мороз ниже -30°C без предварительного прогрева масла и летняя эксплуатация при температурах масла выше +90°C резко ускоряют износ. Также критично наличие в масле воды и абразивных частиц свыше нормы по ISO 4406.
Как проверить совместимость насоса НШ50ДКМ-3 с моим оборудованием?
Необходимо сравнить три группы параметров: 1) Присоединительные размеры (шаблон фланца, диаметр и длина вала). 2) Рабочие характеристики (рабочий объём ~50 см³, требуемое давление не выше 21 МПа). 3) Тип рабочей среды — минеральные масла вязкостью ISO VG 32-68. Наши инженеры помогут провести сверку и подобрать полный аналог.
Заключение и условия поставки
Гидравлический насос НШ50ДКМ-3 от бренда ГИДРАВЛИК представляет собой проверенное, ресурсное решение для ответственных гидросистем мобильной и промышленной техники. Его технические характеристики, включая стабильную подачу 110.8 л/мин и рабочее давление до 21 МПа, делают его оптимальным выбором для восстановления работоспособности тракторов, комбайнов, строительных машин и гидростанций.
Поставщик — компания ГИДРАВЛИКА — обеспечивает не только оперативную отгрузку со склада в Москве, но и полное техническое сопровождение. Наши специалисты предоставят детальную консультацию по подбору, эксплуатации и обслуживанию насоса НШ50ДКМ-3, а также помогут подобрать прямой аналог, если ваша система требует иных параметров.
Доставка осуществляется во все регионы Российской Федерации и страны СНГ. Свяжитесь с нами через сайт 777-gidra.ru или по телефону для оформления заказа, уточнения наличия и получения коммерческого предложения. Выбирая насос НШ50ДКМ-3, вы выбираете надёжность, подтверждённую тысячами часов успешной работы на объектах по всей России.
