Трехсекционный насос НШ63-63-32Д-3 представляет собой высоконадежный агрегат шестеренного типа, спроектированный для организации стабильного питания гидравлических систем, требующих несколько независимых потоков рабочей жидкости. Он используется в качестве источника давления на сложном промышленном оборудовании, сельскохозяйственной и строительной технике, где необходима одновременная работа нескольких гидроцилиндров или гидромоторов с разными параметрами.
Основные параметры и присоединительные размеры
Конструкция насоса НШ63-63-32Д-3 отличается компактностью и продуманной компоновкой, что позволяет выполнять его встраивание в узлы даже при стесненных монтажных условиях. Общая масса агрегата составляет 28 килограммов. Изделие классифицируется по коду ТН ВЭД 8413.60.900.
| Параметр | Значение |
|---|
| Габаритные размеры (ДxШxВ), мм | 420×310×265 |
| Масса, кг | 28 |
| Применяемые стандарты | ГОСТ 12448-80 |
Инженер спрашивает у нового насоса НШ63-63-32Д-3: «Как ты себя чувствуешь под давлением?» Насос отвечает: «Для меня 25 МПа — это не давление, а рабочая атмосфера».
Детальные технические характеристики
Для корректного подбора агрегата под конкретную систему необходимо учитывать полный набор его эксплуатационных параметров. Следующая таблица дает детальное описание ключевых характеристик насоса НШ63-63-32Д-3.
| Параметр | Техническое значение |
|---|
| Тип и количество секций | Шестеренный, три независимых |
| Рабочий объем каждой секции, см³/об | 63 / 63 / 32 |
| Максимальное давление на выходе (пиковое), МПа | 25 |
| Номинальное рабочее давление, МПа | 20 |
| Рекомендуемый диапазон рабочих частот вращения, об/мин | 500 – 2500 |
| Материал корпуса | Алюминиевый сплав АЛ11 |
| Диапазон температур рабочей среды, °C | от –30 до +80 |
| Допустимый тип рабочей среды | Минеральные масла, вязкостью по ISO VG от 32 до 68 |
Преимущества и особенности эксплуатации
Использование насоса НШ63-63-32Д-3 в составе гидростанций и сложных систем несет в себе ряд явных выгод для эксплуатационных и сервисных служб предприятий:
Снижение совокупных затрат. Один трехсекционный насос НШ63-63-32Д-3 заменяет несколько отдельных агрегатов, упрощая конструкцию, снижая занимаемое пространство и уменьшая точки возможных утечек.
Повышение надежности гидросистемы. Надежная конструкция шестеренной пары, усиленные подшипники и качественные уплотнения обеспечивают длительный ресурс работы насоса НШ63-63-32Д-3 даже при циклических и ударных нагрузках.
Стабильность выходных параметров. Каждая секция насоса поддерживает стабильное давление в своем контуре, минимизируя взаимное влияние потоков. Это критически важно для точной работы технологического оборудования.
Удобство монтажа и сервиса. Унифицированные присоединительные размеры по ГОСТ упрощают установку. Модульная конструкция теоретически позволяет обслуживать или менять отдельные секции.
Широкий температурный диапазон. Возможность запуска и стабильной работы при отрицательных температурах расширяет сферу применения насоса НШ63-63-32Д-3 для техники, эксплуатируемой в условиях российского климата.
Принцип функционирования в гидравлическом контуре
Работа агрегата основана на классическом для шестеренных насосов принципе. Вращение ведущего вала, получающего привод от двигателя, передается на ведущие шестерни всех трех секций. При этом в зоне зацепления зубьев в полости всаса создается разрежение, которое способствует забору рабочей жидкости – гидравлического масла. Масло переносится во впадинах между зубьями и стенками корпуса к напорной полости, где вытесняется в гидролинию. Наличие трех независимых пар шестерен, работающих в общем корпусе, но в изолированных камерах, и позволяет получить от одного насоса НШ63-63-32Д-3 три раздельных потока с заданной производительностью.

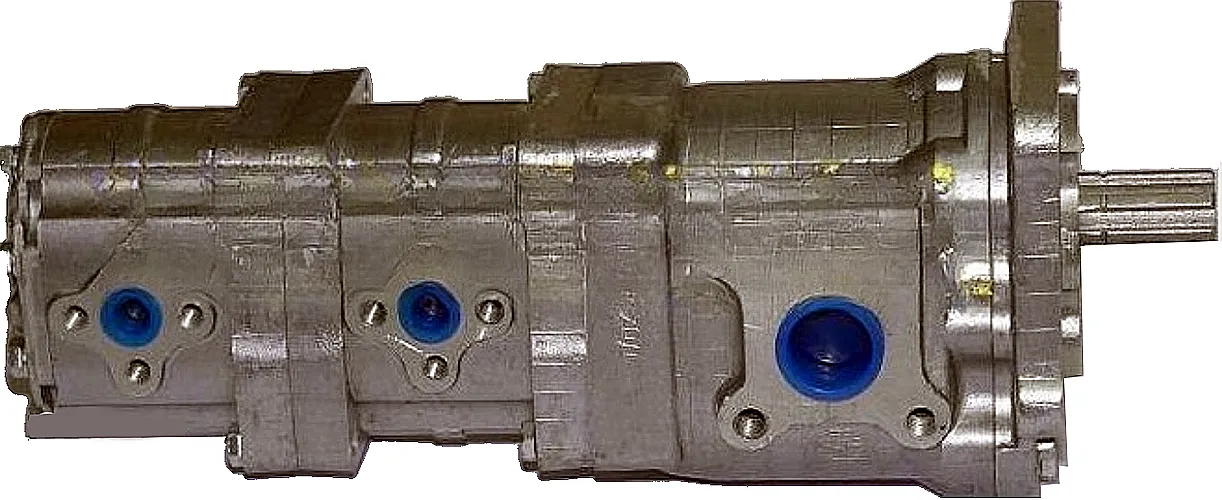

Схематическое изображение внутреннего устройства секций и вала насоса НШ63-63-32Д-3.
Ресурс работы и влияние условий эксплуатации
Заявленный производителем ресурс насоса НШ63-63-32Д-3 в стандартных условиях достигает 8000 моточасов. Однако этот показатель напрямую зависит от строгого соблюдения регламента. Ключевые факторы, влияющие на долговечность: качество и чистота гидравлического масла, наличие и исправность фильтров тонкой очистки в системе, соблюдение рекомендуемых параметров давления и температуры. Работа на максимальном давлении 25 МПа допустима только в кратковременном пиковом режиме. Для обеспечения максимального ресурса рекомендуется эксплуатация в номинальном диапазоне до 20 МПа при использовании масел рекомендованной вязкости.
Области применения и типовое оборудование
Трехсекционный насос НШ63-63-32Д-3 нашел широкое применение в качестве основного или вспомогательного источника давления в следующих типах машин и установок:
Сельскохозяйственная и уборочная техника: тракторы Беларус (МТЗ), К-700, зерноуборочные комбайны «Нива», «Дон», лесозаготовительные машины.
Строительная и дорожная техника: фронтальные погрузчики, экскаваторы (например, ЭО-2621), автогрейдеры, виброкатки (ДУ-31), асфальтоукладчики.
Грузовой транспорт со спецнадстройками: самосвалы (КамАЗ, МАЗ) с гидроподъемником кузова, коммунальная техника, автогидроподъемники.
Промышленное гидравлическое оборудование: прессовое оборудование, гибочные и штамповочные станки, стенды для испытаний, гидростанции стационарного типа.
Состав ремонтного комплекта и часто заменяемые детали
В процессе эксплуатации насоса НШ63-63-32Д-3 наиболее подвержены износу определенные компоненты. Наличие ремкомплектов позволяет оперативно восстановить работоспособность агрегата.
| Наименование компонента | Тип износа и условия замены |
|---|
| Уплотнительные манжеты вала | Износ, потеря эластичности, подтеки масла. Требуют замены при появлении утечек. |
| Уплотнительные кольца (O-rings) фланцев и заглушек | Старение резины, сжатие, потеря геометрии. Меняются при разборке насоса. |
| Подшипники качения | Выработка, появление люфта, повышенный шум. Замена при потере плавности вращения. |
| Ведущая и ведомая шестерни пары | Износ рабочих поверхностей зубьев, снижение производительности и рост внутренних утечек. |
| Нажимные шайбы (при наличии в конструкции) | Износ торцевых поверхностей, увеличение торцевого зазора. |
Расшифровка условного обозначения модели
Индекс насоса НШ63-63-32Д-3 содержит полную информацию о его основных параметрах:
НШ – базовое обозначение «Насос Шестеренный».
63-63-32 – последовательность значений рабочего объема трех секций, выраженная в кубических сантиметрах на один оборот вала.
Д – модификация, указывающая на применение в конструкции усиленных подшипниковых опор, рассчитанных на повышенные радиальные нагрузки.
3 – версия исполнения, определяющая направление вращения приводного вала (правое или левое) и, иногда, расположение дренажного отверстия.
Габаритные, установочные и присоединительные размеры
Для интеграции насоса НШ63-63-32Д-3 в существующую систему необходимо сверяться с его монтажными размерами. Это гарантирует корректную соосность привода, отсутствие перекосов и надежность присоединения напорных и всасывающих линий.

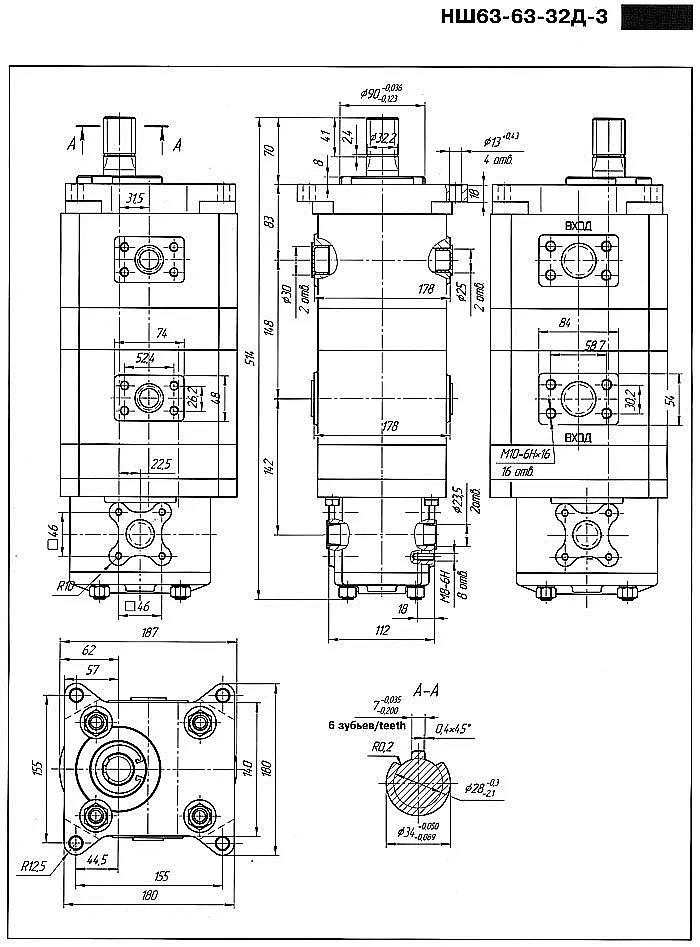

Чертеж с основными установочными размерами, посадочными фланцами и расположением отверстий под крепеж для насоса НШ63-63-32Д-3.
Типичные ошибки при инженерном подборе агрегата
Во избежание некорректной работы и преждевременного выхода из строя, при выборе насоса НШ63-63-32Д-3 следует избегать следующих распространенных ошибок:
Ориентация только на присоединительную резьбу. Совпадение резьбы не гарантирует соответствие по ключевому параметру – номинальному и максимальному рабочему давлению.
Пренебрежение температурным режимом. Использование масла или наружная эксплуатация при температурах, выходящих за диапазон от –30°C до +80°C, ведет к ускоренному износу или поломке.
Неверный подбор по производительности. Рабочие объемы 63, 63 и 32 см³/об должны соответствовать расходным требованиям каждого из трех гидравлических контуров. Превышение расчетного расхода ведет к кавитации.
Использование несовместимой рабочей среды. Агрегат рассчитан на минеральные масла. Применение жидкостей на синтетической или растительной основе, водомасляных эмульсий или огнестойких жидкостей без подтверждения от производителя недопустимо.
Игнорирование чистоты масла. Отсутствие или низкое качество фильтрации в системе – основная причина абразивного износа шестеренных пар и снижения ресурса.
Варианты оформления заказа
При заказе насоса НШ63-63-32Д-3 необходимо четко указывать его полное обозначение. Рассмотрим несколько типовых сценариев:
1. Базовая поставка для ремонта. Прямая замена вышедшего из строя агрегата с аналогичной маркировкой. Указывается: НШ63-63-32Д-3, направление вращения (сохраняется как у старого образца).
2. Заказ для новой техники с уточнением параметров. Определяется необходимое направление вращения вала, наличие и тип приводного фланца (поставляется отдельно или в комплекте).
3. Комплексная поставка в составе гидроагрегата. Насос НШ63-63-32Д-3 может быть поставлен в сборе с электродвигателем, баком, фильтрами и арматурой в виде готовой насосной станции (гидростанции).
