Редуктор давления воздуха с фильтром РДФ-3М2 представляет собой комбинированное устройство, предназначенное для подготовки сжатого воздуха в системах промышленной и технологической пневмоавтоматики. Его основная функция – двухступенчатая очистка поступающего воздуха от механических примесей, влаги и масляных аэрозолей с одновременным снижением и последующей стабилизацией выходного давления в автоматическом режиме, независимо от колебаний давления в питающей магистрали. Данная модель используется для питания контрольно-измерительной аппаратуры, исполнительных механизмов, пневмоинструмента и других потребителей, требующих чистого и стабильного по давлению воздуха.
Описание и назначение РДФ-3М2
Редуктор давления воздуха с фильтром РДФ-3М2 сконструирован для работы в составе стационарных и мобильных пневмосистем. Он выполняет критически важную задачу по обеспечению качества и стабильности энергоносителя. Конструкция прибора объединяет фильтрующий блок и регулирующий редукционный клапан в одном компактном корпусе. Устройство последовательно очищает воздух от твердых частиц и капельной влаги, а затем точно регулирует его давление, автоматически компенсируя скачки на входе. Это позволяет защитить чувствительные элементы пневматических схем от повреждений и загрязнений, обеспечивая их долговечную и безотказную работу.
Вес и габариты прибора делают его удобным для монтажа в ограниченном пространстве. Базовая версия без манометра весит не более 0,64 кг, что упрощает установку на панели или трубопроводах. Код ТН ВЭД для данной продукции, как правило, относится к группе 8412 – двигатели и насосы пневматические, клапаны и регуляторы.
Габаритные размеры и масса редуктора РДФ-3М2
|
Конфигурация
|
Габаритные размеры (мм), не более
|
Масса (кг), не более
|
|
С встроенным контрольно-измерительным прибором (манометром)
|
140 х 115 х 98
|
0,71
|
|
Без встроенного манометра
|
140 х 115 х 64
|
0,64
|
Приходит слесарь к мастеру и говорит: "Редуктор давления воздуха с фильтром РДФ-3М2 опять дурит – на выходе давление скачет". Мастер посмотрел, потрогал и говорит: "Да не редуктор дурит, а у тебя на входе как в бабушкиной гармошке – то густо, то пусто. Проверь-ка магистраль до него".
Технические характеристики и параметры
Технические параметры редуктора давления воздуха с фильтром РДФ-3М2 определяют его область применения и возможность интеграции в конкретную систему. Выбор модели должен основываться на соответствии этих параметров требованиям потребителей воздуха и условиям эксплуатации.
Основные технические характеристики редуктора РДФ-3М2
|
Наименование параметра
|
Значение
|
|
Максимальная пропускная способность (расход), м³/ч
|
1,6
|
|
Диапазон допустимого давления на входе, МПа
|
0,25 – 0,8
|
|
Пределы ручной регулировки давления на выходе, МПа
|
0,02 – 0,2
|
|
Стабильность выходного давления (при 20±5°C), отклонение, МПа:
- при изменении входного давления от 0,25 до 0,8 МПа
- при изменении расхода от 0,15 до 1,6 м³/ч
|
не более 0,008
не более 0,01
|
|
Температурный дрейф: отклонение выходного давления на каждые 10 °C изменения температуры окружающей среды, МПа
|
0,002
|
|
Класс очистки воздуха на выходе (по ГОСТ)
|
не ниже 3-го класса
|
|
Содержание твердых частиц размером 5-10 мкм, мг/м³, не более
|
2
|
|
Диапазон рабочих температур окружающей среды, °C
|
от -50 до +60
|
|
Допустимая относительная влажность воздуха (при +35°C)
|
до 95% (без конденсации влаги)
|
Преимущества и особенности эксплуатации
Использование редуктора давления воздуха с фильтром РДФ-3М2 обеспечивает ряд значимых преимуществ для производственных систем.
1. Повышение надежности и ресурса оборудования. Комбинированная очистка воздуха от влаги, масла и твердых частиц предохраняет дорогостоящие пневматические компоненты (клапаны, цилиндры, дроссели) от коррозии и абразивного износа. Стабильное давление на выходе редуктора исключает перегрузки и некорректную работу исполнительных механизмов, что напрямую увеличивает межремонтный интервал и общий срок службы всей системы.
2. Сокращение эксплуатационных расходов и простоев. Защита от влаги и загрязнений снижает частоту отказов и необходимость внепланового обслуживания. Автоматическое поддержание давления воздуха сводит к минимуму вмешательство оператора для ручной регулировки, особенно в условиях колебаний давления в общей сети. Компактная конструкция упрощает монтаж и интеграцию в существующие пневмолинии.
3. Универсальность и совместимость. Модель РДФ-3М2 спроектирована для работы с типовыми промышленными сжатыми воздушными системами. Стандартные присоединительные размеры позволяют легко установить этот редуктор давления воздуха с фильтром как на новое, так и на модернизируемое оборудование. Он подходит для эксплуатации в широком температурном диапазоне, что актуально для неотапливаемых цехов или работы на открытых площадках.

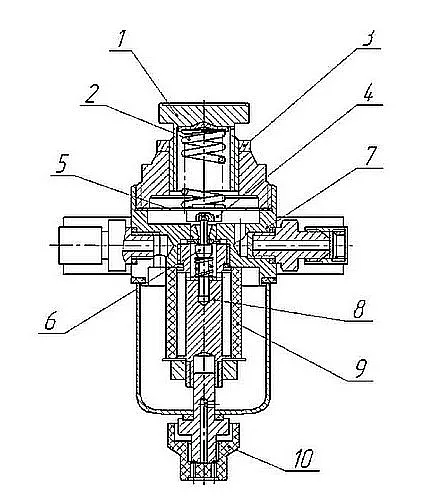

Принцип работы устройства
Принцип функционирования редуктора давления воздуха с фильтром РДФ-3М2 основан на последовательной обработке воздушного потока. Сжатый воздух под давлением от 0,25 до 0,8 МПа поступает во входной патрубок прибора и направляется в фильтро-влагоотделительный модуль. Здесь, проходя через фильтрующий элемент на основе ультрасупертонкого стекловолокна (или материала ФПП-15-1,5), поток очищается от взвешенных твердых частиц, конденсата и масляных капель.
Очищенный воздух затем попадает в редукционный узел. В его основе лежит мембранно-пружинный механизм, который автоматически уравновешивает силы, действующие на регулирующий элемент (золотник или клапан). При изменении входного давления или расхода потребителем, система мгновенно компенсирует эти колебания, поддерживая заданное выходное давление в узком допуске. Регулировка необходимого уровня давления воздуха на выходе осуществляется оператором вручную с помощью винта, воздействующего на натяжение пружины.
Режимы работы и срок службы
Редуктор давления воздуха с фильтром РДФ-3М2 рассчитан на непрерывную эксплуатацию в установленных техническими условиями пределах. Ключевым фактором, влияющим на ресурс прибора, является качество подаваемой рабочей среды и регулярность сервисного обслуживания. При использовании нормально очищенного сжатого воздуха (предварительной грубой фильтрации) и своевременной замене фильтрующих элементов, устройство демонстрирует длительный срок службы.
Режим работы – длительный, с возможностью циклических пусков и остановок. Крайне важно соблюдать указанные пределы по давлению и температуре. Работа при входном давлении выше 0,8 МПа может привести к повреждению мембраны и потере регулирующих свойств. Эксплуатация в условиях высокой влажности без предварительного осушения воздуха сокращает ресурс фильтрующего элемента и может вызвать коррозию внутренних деталей.
Области применения и типовое оборудование
Данный редуктор давления воздуха с фильтром востребован в различных отраслях промышленности, где используется пневмоавтоматика и энергоноситель в виде сжатого воздуха. Его устанавливают на:
- Станки с ЧПУ и металлообрабатывающие комплексы для питания систем управления, патронов, зажимных механизмов.
- Прессовое оборудование (гидравлическое и пневматическое) для управления клапанами и логическими элементами.
- Сборочные и покрасочные линии для обеспечения работы пневмоинструмента и распылителей.
- Упаковочные и фасовочные машины, где требуется точное дозирование и перемещение продукта.
- Системы КИПиА (контрольно-измерительные приборы и автоматика) на предприятиях нефтегазовой, химической и энергетической промышленности.
- Строительную и спецтехнику, использующую пневматические приводы управления.
Состав ремкомплекта и часто заменяемые узлы
Для поддержания редуктора давления воздуха с фильтром РДФ-3М2 в рабочем состоянии рекомендуется периодический осмотр и замена расходных элементов. В стандартный ремонтный комплект обычно входят уплотнительные элементы и фильтрующий материал.
Типовые детали для обслуживания редуктора РДФ-3М2
|
Наименование узла/детали
|
Признаки износа/неисправности
|
|
Фильтрующий элемент (патрон)
|
Возрастание перепада давления до и после фильтра, снижение общей производительности, ухудшение качества очистки воздуха.
|
|
Уплотнительные манжеты и кольца (в редукционном узле)
|
Появление утечек воздуха, невозможность удержания заданного выходного давления, самопроизвольное изменение настроек.
|
|
Регулировочная пружина
|
Потеря жесткости, приводящая к невозможности точной настройки или дрейфу настроенного давления.
|
|
Мембрана (диафрагма)
|
Появление трещин или разрывов, что проявляется в нестабильности выходного давления или полном отказе регулирования.
|
Типичные ошибки при подборе редуктора давления
Некорректный выбор редуктора давления воздуха с фильтром может привести к его преждевременному выходу из строя или некорректной работе системы в целом.
1. Игнорирование требуемого расхода воздуха. Если фактический расход потребителей превышает максимальную пропускную способность редуктора (1,6 м³/ч для РДФ-3М2), это вызовет недопустимое падение давления на выходе и неспособность устройства поддерживать стабильность.
2. Несоответствие давления на входе. Подача давления воздуха выше верхней границы диапазона (0,8 МПа) создает критическую нагрузку на внутренние компоненты. Подача давления ниже нижней границы (0,25 МПа) может не позволить получить необходимое выходное давление.
3. Пренебрежение классом очистки и типом среды. Установка прибора в систему, где воздух содержит агрессивные пары или масляный туман высокой концентрации, для которых он не предназначен, быстро выведет из строя фильтрующий элемент.
4. Неучет присоединительных размеров. Важно убедиться, что типы резьбы (внутренняя/наружная) и их шаг на входных/выходных патрубках редуктора соответствуют параметрам подключаемых трубопроводов.

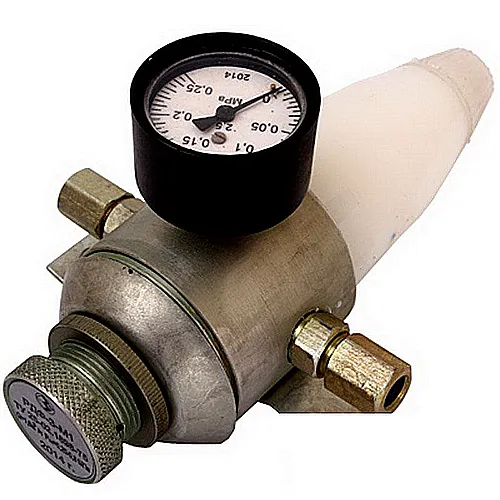

Вид спереди на редуктор РДФ-3М2 с элементами регулировки и контроля давления.
Боковая проекция редуктора с фильтром, показывающая глубину корпуса и расположение портов.
Условное обозначение и расшифровка индекса
Индекс модели РДФ-3М2 несет в себе информацию о типе устройства и его исполнении:
РДФ – Редуктор Давления с Фильтром.
3 – Условный номер модели или серии.
М – Модернизированное исполнение.
2 – Вариант комплектации или тип рабочих параметров (например, диапазон давлений или способ монтажа).
Габаритные и присоединительные размеры
Для успешного монтажа редуктора давления воздуха с фильтром РДФ-3М2 необходимо сверить его установочные и присоединительные размеры с параметрами места установки и подводящих/отводящих трубопроводов. Максимальная глубина прибора с манометром составляет 98 мм, без манометра – 64 мм. Тип и размер резьбы на патрубках (обычно трубная цилиндрическая резьба) должны соответствовать переходным фитингам или непосредственно трубам. Перед установкой рекомендуется снять защитные заглушки с входных и выходных отверстий.
Примеры заказа
Для оформления заказа на редуктор давления воздуха с фильтром РДФ-3М2 можно указать один из следующих вариантов:
1. РДФ-3М2 (базовый) – стандартная поставка с манометром для визуального контроля давления.
2. РДФ-3М2 (без манометра) – вариант для монтажа в системы, где контроль давления осуществляется по внешним приборам, или для экономии пространства.
3. РДФ-3М2 + ремкомплект – поставка устройства вместе с набором основных уплотнений и фильтрующего элемента для последующего обслуживания.
