Редуктор давления с фильтром РДФ-3-I представляет собой комбинированный малогабаритный прибор, предназначенный для автоматического поддержания заданного давления и одновременной очистки сжатого воздуха в пневмосистемах. Устройство используется для индивидуального питания пневматических преобразователей, датчиков и средств автоматизации, обеспечивая их стабильную и длительную работу. Основные функции прибора – регулировка, стабилизация давления и удаление из воздушного потока пыли, влаги и масляных паров.
Описание и назначение прибора
Модель редуктора давления воздуха с фильтром РДФ-3-1 предназначена для эксплуатации в контурах управления пневмоавтоматики промышленного оборудования. Прибор формирует и очищает питающий воздух для точных измерительных преобразователей, что является критически важным для обеспечения надёжности технологических процессов. Редуктор РДФ-3-I обеспечивает третью степень очистки воздушного потока и оснащён контрольным манометром.
Габаритные размеры устройства в сборе с манометром составляют 140х115х98 мм, масса не превышает 0,71 кг. Для исполнения без манометра (модели РДФ-3-II) габариты составляют 140х115х64 мм при массе до 0,64 кг. В зависимости от типа фильтрующего элемента, редуктор давления с фильтром может иметь первую (5 мкм) или третью (10 мкм) степень очистки. Код ТН ВЭД для данной продукции – 8481 30 900 0.
| Наименование параметра |
Значение для РДФ-3-I |
| Габаритные размеры (ДхШхВ), мм |
140 х 115 х 98 (с манометром) |
| Масса, кг, не более |
0,71 |
| Код ТН ВЭД |
8481 30 900 0 |
Приходит инженер на склад и просит: «Дайте мне редуктор давления воздуха с фильтром РДФ-3-1». Кладовщик смотрит в картотеку и говорит: «У нас есть с манометром и без. Вам какой?». Инженер отвечает: «Тот, что с манометром, пожалуйста. А то я уже три дня думаю, какое там давление». Кладовщик невозмутимо подаёт прибор: «Держите. Теперь будете знать». Инженер, глядя на стрелку, задумчиво произносит: «Теперь точно буду».
Технические характеристики редуктора РДФ-3-I
| Характеристика |
Параметры РДФ-3 / РДФ-3М |
| Рабочее давление на входе, МПа (кгс/см²) |
0,25 – 0,8 |
| Пределы регулирования выходного давления, МПа |
0,02 – 0,2 |
| Максимальный расход воздуха, м³/ч |
1,6 |
| Диапазон рабочих температур окружающей среды, °C |
от -50 до +60 |
| Тип рабочей среды |
Сжатый воздух, очищенный от масла и влаги |
| Присоединительные размеры (резьба) |
М10х1, осевой штуцер, тип М1/4 |
| Размер твёрдых частиц на выходе, мкм, не более |
10 (для РДФ-3) / 5 (для РДФ-3М) |
| Отклонение давления при колебаниях расхода (0,15–1,6 м³/ч), МПа |
Не более 0,01 |
Преимущества и особенности эксплуатации
Выбор редуктора давления воздуха с фильтром РДФ-3-1 для оснащения пневмосистем даёт пользователю ряд существенных эксплуатационных преимуществ:
- Снижение риска простоев оборудования. Надёжная фильтрация воздуха предотвращает засорение и выход из строя чувствительных пневматических приборов и средств автоматизации.
- Увеличение ресурса подключённого оборудования. Стабильное и очищенное питание сжатым воздухом минимизирует абразивный износ внутренних деталей пневмопреобразователей.
- Удобство контроля и настройки. Наличие встроенного манометра модели РДФ-3-I позволяет оперативно визуализировать выходное давление и точно его регулировать без применения дополнительного контрольно-измерительного оборудования.
- Высокая стабильность давления на выходе. Механизм автоматического поддержания заданного значения обеспечивает минимальные отклонения (±0,008 МПа) при значительных колебаниях давления в питающей магистрали (от 0,25 до 0,8 МПа).
- Совместимость с типовыми пневмосистемами. Стандартные присоединительные размеры (М10х1, М1/4) позволяют легко встраивать прибор в существующие воздухопроводы, используемые в отечественном машиностроении.
Принцип работы и внутреннее устройство
Редуктор давления с фильтром функционирует как последовательный узел подготовки воздуха. Сжатый воздух из магистрали поступает во входной патрубок прибора. Первичная очистка происходит в фильтрующем блоке, где поток проходит через картридж из ультрасупертонкого стеклянного волокна (для 3-й степени очистки) или материала ФПП-15-1,5 (для 1-й степени). Данный элемент эффективно задерживает твёрдые частицы, капли влаги и аэрозоли масел.
После фильтрации воздух направляется в редуцирующую камеру. Здесь за счёт сбалансированного воздействия рабочей мембраны и регулировочной пружины происходит снижение и стабилизация давления до значения, установленного оператором. При изменении давления на входе или расхода воздуха система автоматически компенсирует эти колебания, поддерживая постоянное давление на выходе. Именно этот принцип работы делает редуктор давления воздуха РДФ-3-1 незаменимым для точных систем.
Температурный режим и ресурс службы
Редуктор давления с фильтром РДФ-3-I рассчитан на работу в широком диапазоне температур окружающей среды: от -50°C до +60°C. Допускается эксплуатация при относительной влажности до 95% при температуре +35°C, при условии отсутствия конденсации влаги непосредственно на приборе. Для работы в тропическом климате предусмотрены специальные исполнения с маркировкой «Т» (например, РДФ-3-1Т).
Ресурс работы прибора существенно зависит от качества подаваемого воздуха и своевременности обслуживания. Основными факторами, влияющими на долговечность, являются: чистота поступающей рабочей среды (отсутствие агрессивных примесей и конденсата), соблюдение допустимых пределов давления на входе, а также регулярная замена или очистка фильтрующего элемента. Гарантийный срок эксплуатации составляет 24 месяца с момента ввода в работу при соблюдении установленных условий.
Область применения и совместимое оборудование
Редуктор давления воздуха с фильтром РДФ-3-1 находит применение в различных отраслях промышленности, где требуется точная пневмоавтоматика. Его используют в машиностроительных и обрабатывающих центрах, на прессовом оборудовании, в химической и нефтегазовой промышленности, в системах автоматизации пищевого производства (например, сахарных заводов).
Прибор предназначен, в первую очередь, для питания следующих типов пневматических преобразователей и датчиков давления:
- Пневматические преобразователи давления 13ДД11 (модификации 720, 722, 728).
- Дифманометры ДПП-1, ДПП-2, ДПП-2РМ, ДМПК-100 и их модификации.
- Преобразователи серий ГСП (НСП, МСП, ТСП, ВСП, ТНСП, МВСП, МАСП).
- Преобразователи избыточного давления (НС, МС, МП-П1-П4), разряжения (ТС, ВС-П1-П3), давления-разряжения (ТНС, МВС-П1-П3) и абсолютного давления (МАС-П1-П3).
- Унифицированные преобразователи 13ДИ13, 13ДИ30, 13ДВ13 и пр.
РДФ-3-I может успешно работать и с другими пневмоприборами, требующими стабилизированного и очищенного воздушного питания.
Состав ремонтного комплекта и типовые отказы
При сервисном обслуживании или ремонте редуктора давления воздуха с фильтром чаще всего требуются сменные элементы, которые изнашиваются в процессе эксплуатации. Ниже приведён типовой список запчастей.
| Наименование сменного элемента |
Причина возможного износа или замены |
| Фильтрующий элемент (картридж) |
Загрязнение в процессе эксплуатации, потеря пропускной способности и эффективности очистки. |
| Уплотнительные кольца и манжеты |
Естественное старение резины, потеря эластичности при циклических нагрузках и перепадах температуры, приводящее к утечкам. |
| Рабочая мембрана редуктора |
Усталостные деформации и микротрещины из-за постоянного воздействия переменного давления. |
| Регулировочная пружина |
Ослабление жёсткости со временем, влияющее на точность стабилизации выходного давления. |
| Золотник или седло клапана |
Механический износ, царапины или загрязнение абразивными частицами, прошедшими через неисправный фильтр. |
Типичные ошибки при подборе редуктора-фильтра
Чтобы избежать преждевременного выхода из строя оборудования и неэффективной работы системы, при заказе редуктора давления воздуха с фильтром РДФ-3-1 необходимо учитывать следующие моменты:
- Выбор только по типу присоединения. Подбор прибора только по совпадению резьбы без учёта требуемого диапазона расхода (до 1,6 м³/ч) и допустимого входного давления (до 0,8 МПа).
- Игнорирование степени очистки воздуха. Неправильный выбор между первой (5 мкм) и третьей (10 мкм) степенью фильтрации может привести к недостаточной защите чувствительной аппаратуры или к излишнему сопротивлению потоку.
- Несоответствие условиям окружающей среды. Установка обычного исполнения в условиях тропического климата с высокой влажностью без учёта возможности коррозии.
- Использование несоответствующей среды. Подача в прибор сжатого воздуха с большим содержанием конденсата или паров агрессивных веществ, что прямо запрещено условиями эксплуатации.
Условное обозначение и расшифровка модели
Полное обозначение модели несёт в себе всю необходимую для специалиста информацию. Рассмотрим логику индексации на примере ключевой модели РДФ-3-I (РДФ-3-1):
- РДФ – Редуктор Давления с Фильтром.
- 3 – условный номер серии или модели.
- I (или цифра 1) – наличие контрольного манометра. Цифра 2 или римская II указывает на исполнение без манометра.
- Дополнительная буква «М» в маркировке (например, РДФ-3М-I) указывает на первую, более высокую степень очистки (до 5 мкм) в отличие от базовой третьей (до 10 мкм).
- Литера «Т» в конце (РДФ-3-1Т) означает тропическое климатическое исполнение.
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующей пневмомагистралью необходимо учитывать физические размеры прибора. Типовые размеры редуктора давления воздуха с фильтром РДФ-3-1 приведены в таблице выше. По этим данным можно оценить необходимый свободный объём в шкафу управления или на раме оборудования для размещения прибора. Основное внимание следует уделить осевому расстоянию между штуцерами для подключения трубопроводов и, при наличии, месту под установку манометра.

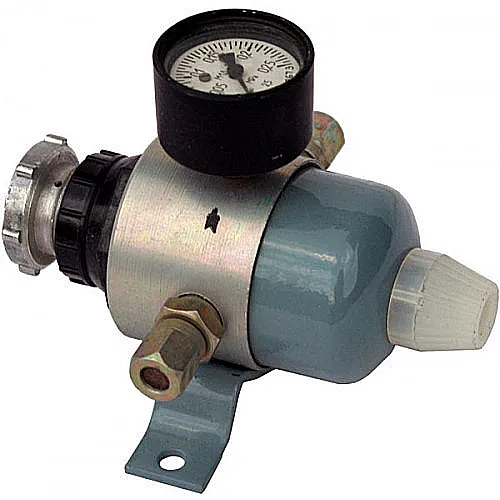

Редуктор давления РДФ-3-I в сборе с контрольным манометром. Комбинированный прибор для автоматического поддержания и визуализации давления.

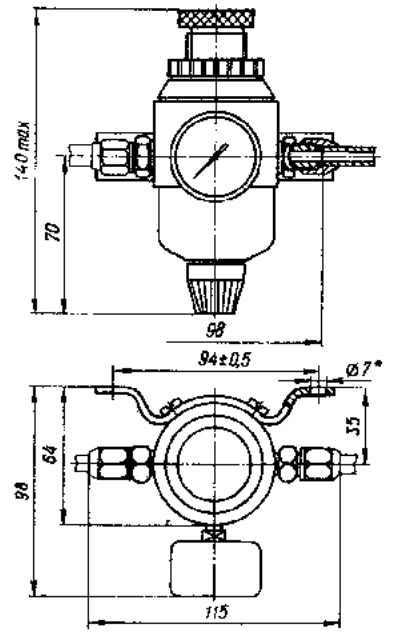

Схема габаритных и присоединительных размеров редуктора давления РДФ-3. Вид спереди и сбоку с указанием резьбовых соединений (М10х1, тип М1/4).
Примеры оформления заказа
Для корректного заказа необходимо указать полное условное обозначение и ключевые параметры.
- Базовая модель: РДФ-3-I (РДФ-3-1). Редуктор давления с фильтром, третья степень очистки (до 10 мкм), с контрольным манометром, диапазон выходного давления 0,02–0,2 МПа, условный расход 1,6 м³/ч, обычное климатическое исполнение.
- Модель с повышенной очисткой: РДФ-3М-I (РДФ-3М1). То же, что и базовая, но с первой степенью очистки (до 5 мкм) для особо чувствительной аппаратуры.
- Модель для эксплуатации в тропиках: РДФ-3-1Т. Базовая модель с манометром и третьей степенью очистки, в тропическом исполнении.
