Редуктор давления воздуха с фильтром РДФ-3-2 представляет собой комбинированное пневматическое устройство, предназначенное для установки в пневмомагистрали с целью стабилизации и понижения давления сжатого воздуха, а также его очистки от механических примесей. Прибор применяется в пневмоприводах станков, системах контроля и автоматизации, а также в других типах технологического оборудования, где требуется чистая рабочая среда с заданным постоянным давлением.
Описание и технические особенности
Основная функция устройства – обеспечение стабильного выходного давления независимо от колебаний во входной линии и изменения расхода. Встроенный фильтрующий элемент, выполненный на основе ультратонкого фильтрующего материала, обеспечивает высокую степень очистки воздуха, что критически важно для защиты чувствительных пневмоаппаратов, цилиндров и клапанов от абразивного износа. Качественный редуктор давления воздуха с фильтром РДФ-3-2 отличается компактными габаритами и простотой монтажа, что упрощает его встраивание в существующие системы.
Типичный вес изделия составляет от 0,64 до 0,71 кг в зависимости от комплектации манометром. Код ТН ВЭД для данного типа оборудования – 8481 20 100 0.
Основные габаритные и массовые параметры РДФ-3-2
| Параметр |
Значение |
| Габариты с манометром, мм |
140×115×98 |
| Габариты без манометра, мм |
140×115×64 |
| Масса с манометром, кг |
0,71 |
| Масса без манометра, кг |
0,64 |
– Почему ваш редуктор давления воздуха с фильтром РДФ-3-2 стоит так дорого?
– Потому что он держит давление, в отличие от ваших аргументов на переговорах.
Технические характеристики
Параметры устройства определяют его область применения и надежность работы в конкретных условиях эксплуатации.
Технические параметры редуктора РДФ-3-2
| Наименование параметра |
Значение |
| Максимальный расход воздуха |
1,6 м³/ч |
| Допускаемое давление на входе (питания) |
0,25 – 0,8 МПа |
| Отклонение выходного давления при изменении входного от 0,25 до 0,8 МПа |
≤ 0,008 МПа (≈0,08 кгс/см²) |
| Отклонение выходного давления при изменении расхода от 0,15 до 1,6 м³/ч |
≤ 0,01 МПа (≈0,1 кгс/см²) |
| Температурная погрешность (на каждые 10°С) |
0,002 МПа |
| Класс очистки воздуха после редуктора по ГОСТ 17433 |
3 |
| Тип рабочей среды |
Сжатый воздух, неагрессивные газы |
Преимущества и особенности эксплуатации
Выбор данного устройства обеспечивает ряд эксплуатационных преимуществ:
1. Компактность и удобство монтажа. Небольшие габариты и вес позволяют устанавливать редуктор даже в условиях ограниченного пространства непосредственно на оборудовании или на пневмосистеме.
2. Повышенная надежность работы. Сочетание функций регулировки давления и фильтрации в одном корпусе уменьшает количество соединений и потенциальных точек утечек, повышая общую надежность системы.
3. Эффективная защита аппаратуры. Фильтр с степенью очистки 3 класса по ГОСТ эффективно задерживает механические частицы, продлевая ресурс работы всей пневматической линии, установленной после редуктора.
4. Стабильность выходного давления. Автоматическое поддержание заданного уровня давления даже при колебаниях входного параметра и расхода обеспечивает стабильную и точную работу исполнительных механизмов.
5. Широкая совместимость. Устройство рассчитано на работу в стандартных диапазонах давлений, характерных для большинства промышленных пневмосистем, что облегчает его интеграцию.
Принцип работы
Работа комбинированного прибора основана на последовательной очистке и регулировке давления. Сжатый воздух подается на вход устройства. Сначала он проходит через фильтрующий элемент, в котором задерживаются твердые частицы и конденсат. Очищенный воздух поступает в камеру редуктора давления. Здесь под действием настроенной пружины и мембранного механизма происходит понижение давления до заданного пользователем значения. Механизм обратной связи автоматически компенсирует колебания входного давления и расхода, поддерживая стабильный выходной параметр. Наличие встроенного или подключаемого манометра позволяет оперативно контролировать текущее значение.
Температурный режим и ресурс
Устройство рассчитано на эксплуатацию в помещении при температуре окружающего воздуха, близкой к стандартной (20 ± 5)°С, на которую нормированы основные метрологические характеристики. Регулирующий механизм отличается высокой долговечностью при условии подачи очищенной среды. Основными факторами, влияющими на ресурс работы изделия, являются качество исходного сжатого воздуха (отсутствие избыточной влаги и масел) и соблюдение предельных значений давления и расхода. Своевременная замена фильтрующего картриджа или его очистка (в зависимости от конструкции) является ключевым условием длительной безотказной работы как самого фильтра, так и редукционного узла. При соблюдении условий эксплуатации устройство может работать в непрерывном режиме длительное время.
Области применения и типовое оборудование
Редуктор давления воздуха с фильтром РДФ-3-2 находит применение в различных отраслях, где используется пневмоавтоматика:
• Станкостроение и механообработка: Пневмоприводы и системы управления станками, зажимные устройства, позиционеры.
• Упаковочное и пищевое оборудование: Устройства для дозирования, маркировки, транспортировки продукции, где требуется чистый воздух.
• Химическая и нефтегазовая промышленность: Системы КИПиА (контрольно-измерительные приборы и автоматика), приводы запорной арматуры, системы продувки.
• Деревообработка и производство строительных материалов: Пневмоцилиндры приводов прессов, подающих механизмов, устройства распиловки и формовки.
Устройство устанавливается в составе стационарных или передвижных пневмостанций, непосредственно на технологических линиях или в шкафах управления.
Состав ремкомплекта и часто заменяемые детали
Несмотря на надежность, основные узлы могут требовать обслуживания. Чаще всего в процессе эксплуатации может потребоваться замена следующих элементов:
Типовые запасные части и условия их износа
| Наименование детали |
Условия/Причина износа |
| Фильтрующий элемент (картридж) |
Загрязнение механическими частицами, потеря фильтрующей способности, превышение перепада давления. |
| Резиновые уплотнительные кольца и манжеты |
Естественное старение резины, воздействие некачественной рабочей среды (масла, агрессивные пары), механический износ. |
| Возвратная пружина редукционного клапана |
Усталость металла при длительной циклической нагрузке, приводящая к изменению жесткости и погрешности регулировки. |
| Мембрана |
Микротрещины и деформация из-за перепадов давления и температуры. |
Типичные ошибки при подборе редуктора
Некорректный выбор устройства может привести к его преждевременному выходу из строя или нестабильной работе системы:
1. Подбор только по типу присоединения. Фокусировка лишь на резьбе (G1/4, G1/2 и т.д.) без учета требуемого расхода (1,6 м³/ч) и диапазона входного давления (0,25-0,8 МПа).
2. Игнорирование класса фильтрации. Выбор модели с недостаточной степенью очистки для данной пневмосистемы приводит к засорению и износу аппаратуры, расположенной далее по потоку.
3. Пренебрежение особенностями рабочей среды. Попытка использовать устройство для газов, не указанных в характеристиках (кислород, агрессивные газы), либо при наличии высокой концентрации масла или влаги в воздухе.
Условное обозначение модели
Расшифровка индекса РДФ-3-2 стандартна для данного семейства изделий:
РДФ – Редуктор Давления с Фильтром.
3 – Типоразмер или условный проход, определяющий производительность.
2 – Конструктивное исполнение или вариант модификации.
Структура позволяет быстро идентифицировать основные функциональные возможности и принадлежность к определенной серии изделий.
Габаритные и присоединительные размеры
Для успешной интеграции редуктора в систему необходимо проверить соответствие его присоединительных размеров и габаритов месту установки. Наиболее частый тип присоединения – резьбовой (например, трубная резьба G1/4").

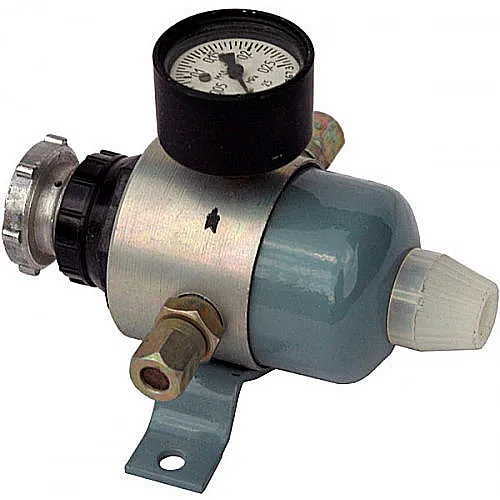

Редуктор давления воздуха с фильтром РДФ-3-2 – общий вид, компоновка узлов и габаритные размеры.

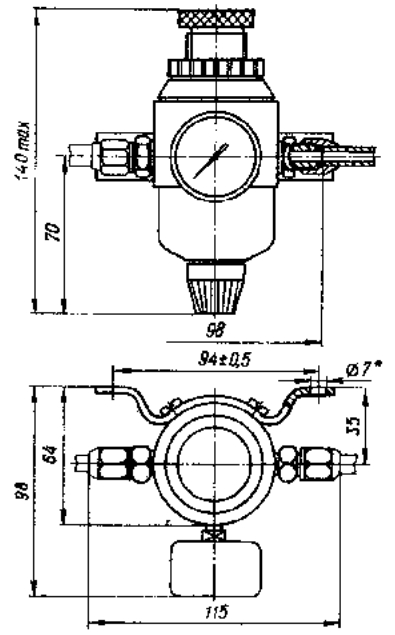

Редуктор РДФ-3-2 в разрезе или со смещенного ракурса, демонстрирующий внутреннюю компоновку.
При выборе убедитесь, что в месте монтажа достаточно пространства для обслуживания (например, вращения регулятора, снятия фильтрующего стакана или съема манометра).
Примеры заказа и комплектации
При оформлении заявки уточните необходимую комплектацию и параметры:
Пример 1 (базовая поставка): Редуктор давления воздуха с фильтром РДФ-3-2, без манометра, резьба G1/4".
Пример 2 (с манометром): Редуктор давления воздуха с фильтром РДФ-3-2, комплект с контрольным манометром.
Пример 3 (под другой типоразмер): Уточните при заказе – существуют аналогичные модели с другими номинальными расходами (например, РДФ-2 или РДФ-4).
