Редуктор давления воздуха с фильтром РДФ-3М1 представляет собой комбинированное устройство для подготовки сжатого воздуха в пневматических контурах управления. Изделие предназначено для систем, управляющих пневмоприводами станков, технологической аппаратурой или контрольно-измерительными приборами, обеспечивая одновременную стабилизацию и очистку потока.
Описание и назначение
Модуль РДФ-3М1 выполняет ключевые функции подготовки воздуха: снижает и автоматически поддерживает заданное рабочее давление в линии потребителя, одновременно удаляя из потока конденсат, механические примеси и аэрозоли масла. Его применение критически важно для повышения надёжности и ресурса чувствительных пневматических приборов и исполнительных механизмов.
Габаритные размеры: 170×115×98 мм (с манометром), 170×115×64 мм (без манометра). Код ТН ВЭД: 8481 10 000 9.| Параметр | Значение |
|---|
| Допустимое давление на входе, МПа (кгс/см²) | 0,25...0,8 (2,5...8) |
| Пределы регулирования на выходе, МПа (кгс/см²) | 0,02...0,2 (0,2...2) |
| Максимальный расход воздуха, м³/ч | 1,6 |
| Допустимое отклонение выходного давления при изменении входного, МПа | ±0,008 |
| Допустимое отклонение при изменении расхода, МПа | ±0,01 |
| Температурный диапазон работы, °С | От -50 до +60 |
| Класс очистки воздуха на выходе (при 5 классе на входе) | 1-й класс по ГОСТ 17433 |
Техник настраивает в мастерской редуктор давления воздуха с фильтром РДФ-3М1. Подходит мастер и говорит: «Что, опять давление падает?» Техник, не отрываясь, отвечает: «Нет, я просто пытаюсь понять, почему оно такое послушное».
Преимущества и особенности эксплуатации
- Двойная функция в одном корпусе: интегрированная фильтрация и регулирование давления снижает требования к пространству для монтажа и упрощает компоновку пневмолиний.
- Повышенная стабильность выходных параметров: конструкция обеспечивает минимальное отклонение давления при колебаниях расхода или входного давления, что критично для точных систем управления.
- Защита от износа потребителя: высокий класс очистки воздуха (1-й класс) предохраняет дорогостоящие клапаны, цилиндры и пневмоинструмент от абразивного износа и коррозии, вызванных маслом и влагой.
- Высокая ремонтопригодность: модульная конструкция и доступность ремкомплектов позволяют проводить обслуживание и восстановление работоспособности без замены всего узла, что сокращает эксплуатационные расходы.
- Широкий рабочий температурный диапазон: возможность эксплуатации в неотапливаемых цехах или на открытых площадках в условиях российского климата.
Принцип работы и конструкция
Сжатый воздух из магистрали поступает в входной штуцер редуктора давления воздуха с фильтром РДФ-3М1 и проходит через сепарационную камеру, где происходит предварительное отделение крупных капель влаги и конденсата. Далее поток направляется через фильтрующий патрон на основе тонкого стекловолокна (материал ФПП-15-1,5), который задерживает твёрдые частицы и коалесцирует масляные аэрозоли. Очищенный воздух подаётся в редукционную часть.
Регулирование осуществляется пружинно-мембранным механизмом. Заданное давление на выходе устанавливается вращением регулировочного винта, сжимающего настроечную пружину. При отклонении выходного давления от уставки мембрана воздействует на запорный клапан, увеличивая или уменьшая проходное сечение. Таким образом происходит автоматическая компенсация изменений расхода или входного давления, обеспечивая стабильность на выходе. Встроенный манометр визуализирует текущее значение.
Температурный режим и ресурс работы
Устройство редуктора давления воздуха с фильтром РДФ-3М1 рассчитано на непрерывную эксплуатацию в диапазоне температур от -50 °С до +60 °С при относительной влажности до 95% (при +35 °С). Ресурс работы в значительной степени зависит от качества поступающего воздуха (масляного и пылевого загрязнения), а также от своевременности обслуживания. Ключевым фактором долговечности является регулярная замена или очистка фильтрующего элемента, предотвращающая засорение каналов редуктора и износ уплотнений. При соблюдении условий эксплуатации и периодического техобслуживания устройство демонстрирует длительный срок службы.
Область применения и оборудование
В связи с универсальностью, прибор редуктора давления воздуха с фильтром РДФ-3М1 нашёл применение в различных отраслях промышленности, где требуется точное и чистое воздушное питание систем управления. Типичные сферы использования:
- Химическая и нефтегазовая промышленность: для управления запорной арматурой, пневмоприводами задвижек, системами КИПиА на технологических линиях.
- Машиностроение и металлообработка: в составе пневмооборудования станков с ЧПУ, манипуляторов, подающих механизмов, систем зажима.
- Общее промышленное оборудование: применение в пневматических станциях для подачи воздуха на контрольные и измерительные приборы, логические элементы пневмоавтоматики.
- Судостроение: комплектация систем управления на вспомогательных судовых механизмах.
Ремонт и обслуживание
Благодаря ремонтопригодной конструкции, устройство редуктор давления воздуха с фильтром РДФ-3М1 подлежит восстановлению. В составе типового ремкомплекта обычно поставляются следующие изнашиваемые элементы:
| Название детали | Причина и характер износа |
|---|
| Фильтрующий элемент (патрон) | Загрязнение частицами, потеря пропускной способности. |
| Уплотнительные кольца и манжеты (уплотнения штока, крышки) | Потеря эластичности, механический износ, выдавливание при перепадах давления. |
| Резиновая мембрана редуктора | Микротрещины от усталостных деформаций, разрыв при резких скачках давления. |
| Пружина регулировочная | Просадка, потеря упругости, приводящая к дрейфу уставки давления. |
| Тарелка или клапан золотника | Износ седла, образование задиров, влияющих на герметичность. |
Типичные ошибки при подборе
- Выбор только по присоединительной резьбе без проверки соответствия максимального расхода аппарата (1,6 м³/ч) реальному потреблению системы.
- Игнорирование требований к входному давлению. Подача давления выше 0,8 МПа на вход устройства может привести к разрушению фильтрующего элемента или повреждению регулирующего механизма.
- Неучёт необходимости предварительной очистки. Хотя РДФ-3М1 имеет фильтр, для продления его ресурса рекомендуется установка грубого фильтра-влагоотделителя на входе магистрали, особенно при высокой загрязнённости воздуха в цехе.
- Применение с несовместимыми средами. Модель предназначена для работы со сжатым воздухом. Использование с другими газами или агрессивными средами без подтверждения от производителя недопустимо.
Условное обозначение и расшифровка индекса
Шифр модели РДФ-3М1 расшифровывается следующим образом: Р – редуктор, Д – давления, Ф – с фильтром, 3 – условный номер типоразмера или модели, М1 – модификация. Данное обозначение указывает на базовое исполнение прибора с интегрированным фильтрующим элементом и механизмом регулировки.
Габаритные размеры и установка

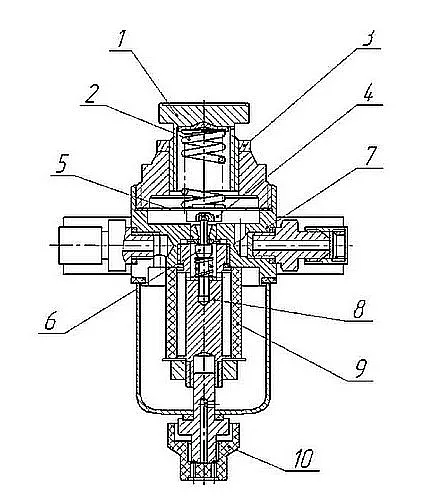

Габариты устройства позволяют компактный монтаж на пневмораспределителях, панелях управления или непосредственно на трубопроводах. На изображениях представлены основные проекции редуктора давления воздуха с фильтром РДФ-3М1, включая расположение присоединительных портов (вход/выход), дренажного отверстия для слива конденсата и места установки контрольного манометра.

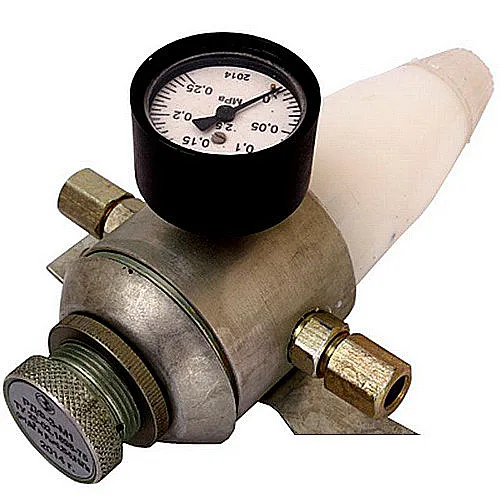

 Редуктор давления РДФ-3М1, вид спереди с установленным манометром, габариты 170x115x98 мм. |  Редуктор давления РДФ-3М1, вид сбоку, показаны присоединительные порты для подключения пневмолинии. |
При монтаже необходимо убедиться в свободном доступе к регулировочному винту и дренажному спускному устройству для проведения планового обслуживания.
Примеры заказа
В зависимости от требований системы, можно рассмотреть следующие варианты:
- РДФ-3М1 базовая комплектация – стандартное исполнение для общего промышленного применения.
- РДФ-3М1 с дополнительным ремкомплектом – для ответственных систем с целью сокращения времени возможного простоя.
- Подбор по типу присоединения – уточнение типа и шага резьбы (метрическая, трубная) для стыковки с существующей разводкой.
