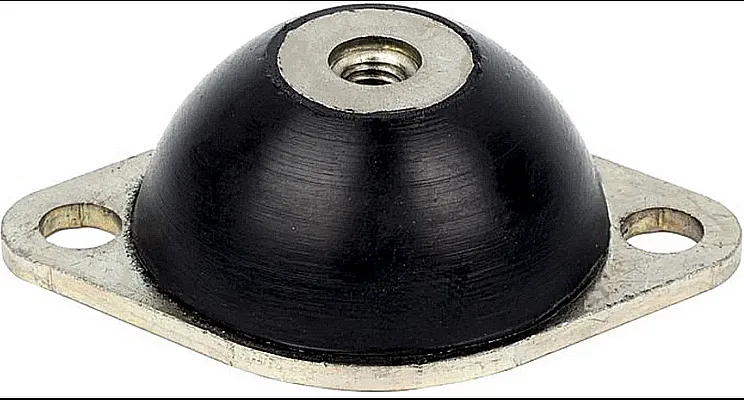

Виброопора BR0600 – серийное резинометаллическое изделие, разработанное для установки в качестве опорного узла промышленного оборудования с целью поглощения вибрационных воздействий. Производство выполнено под контролем бренда ГИДРАВЛИК с соблюдением стандартов для машиностроительной отрасли. Использование виброопоры BR0600 позволяет минимизировать передачу динамических нагрузок от работающего агрегата на фундамент или каркас здания, а также снизить уровень акустического шума.
Назначение и описание
Данная виброопора BR0600 предназначена для интеграции в системы виброзащиты прецизионных станков с ЧПУ, испытательных стендов, прессового, насосного и энергетического оборудования. Основная функция – демпфирование низкочастотных колебаний от 5 до 30 Гц, возникающих как от работы самого механизма, так и передающихся от основания. Установка виброопоры BR0600 повышает точность обработки, снижает усталостные напряжения в узлах и продлевает межремонтный интервал защищаемого оборудования.
Масса, габариты и код ТН ВЭД
Конструкция виброопоры BR0600 имеет компактные размеры и стандартные монтажные интерфейсы, что упрощает ее инсталляцию в новые и существующие системы.
Для базовой модели BR0600 типовые параметры следующие: масса единицы – 3.2 кг; габаритные размеры составляют 150 мм в длину, 150 мм в ширину при высоте 85 мм. Для крепления используется верхняя резьбовая шпилька М16 и нижняя опорная пластина с четырьмя отверстиями под анкеры диаметром 10 мм. Код ТН ВЭД для таможенного декларирования – 8431 49 000 0.
Проектировщик на защите проекта: "И почему ваша система такая устойчивая?" – "Мы использовали виброопоры BR0600. Они берут все колебания на себя, оставляя нам только уверенность в расчетах."
Основные размерно-массовые характеристики сведены в таблицу для удобства подбора.
| Наименование параметра | Показатель |
|---|
| Вес | 3.2 кг |
| Габарит (Д×Ш×В) | 150×150×85 мм |
| Диаметр резьбы (верх) | М16 |
| Диаметр монтажных отверстий (низ) | 4×Ø10 мм |
| Код ТН ВЭД | 8431 49 000 0 |
Технические характеристики виброопоры
Виброопора BR0600 проектировалась с учетом требований промышленной эксплуатации. Ее ключевые рабочие параметры обеспечивают долговременную и стабильную работу.
| Параметр | Значение |
|---|
| Максимальная статическая нагрузка | 600 кг |
| Рабочий диапазон гашения частот | 5 – 30 Гц |
| Статическая жесткость | 0.12 кН/мм |
| Коэффициент динамичности | 0.85 |
| Материал демпфирующего элемента | Бутадиен-нитрильный каучук (маслобензостойкий) |
Преимущества и особенности эксплуатации
Применение виброопоры BR0600 от бренда ГИДРАВЛИК дает пользователю ряд существенных эксплуатационных преимуществ:
1. Увеличение ресурса оборудования. За счет гашения резонансных колебаний снижается циклическая усталость металла рам, станин и фундаментных болтов, что напрямую влияет на увеличение межремонтного периода и срока службы всего станка или агрегата.
2. Повышение точности работы. Для прецизионных станков снижение уровня вибрации означает повышение качества обработки, уменьшение шероховатости поверхности и соблюдение заданных допусков. Это ключевой фактор для предприятий обрабатывающей промышленности.
3. Снижение уровня шума. Виброопора BR0600 эффективно снижает акустический шум, передаваемый через конструкцию, что улучшает условия труда и соответствие санитарным нормам в цехах.
4. Универсальность и простота монтажа. Стандартные присоединительные размеры (резьба М16, отверстия Ø10 мм) позволяют интегрировать опору в большинство типовых конструкций без проведения серьезных доработок.
5. Устойчивость к рабочим средам. Использование специальной резиновой смеси обеспечивает длительную работу в условиях возможного попадания масел, эмульсий и умеренно агрессивных жидкостей.
Принцип действия в системе
Виброопора BR0600 функционирует как упругодемпфирующий элемент, установленный между вибрирующим объектом и неподвижным основанием. Вибрационная энергия от оборудования через верхнюю резьбовую втулку передается на массивный резиновый демпфер. Благодаря высоким внутренним потерям в материале, эта энергия эффективно поглощается и рассеивается в виде тепла, не передаваясь далее на опорную конструкцию. Нижняя стальная пластина распределяет оставшуюся статическую нагрузку, обеспечивая устойчивость.
Режимы работы и срок службы
Эксплуатация виброопоры BR0600 рекомендуется в температурном диапазоне от -40°C до +80°C. Устройство рассчитано на непрерывную работу в условиях промышленного цеха. Заявленный производителем ресурс составляет не менее 10 лет, что подтверждается долгосрочными испытаниями.
На продолжительность срока службы напрямую влияют несколько факторов: соблюдение предельной нагрузки в 600 кг, отсутствие постоянного контакта с сильными окислителями или растворителями, а также работа в отапливаемых помещениях с контролируемой влажностью. При таких условиях резиновый элемент сохраняет свои эластичные и демпфирующие свойства на протяжении всего заявленного периода.
Области применения
Виброопора BR0600 находит применение на разнообразном промышленном оборудовании, где требуется контроль вибрации:
- Металлообрабатывающие и деревообрабатывающие станки с ЧПУ (токарные, фрезерные, шлифовальные).
- Критичное лабораторное и измерительное оборудование (аналитические весы, центрифуги, спектрометры).
- Прессовое и ковочное оборудование.
- Насосные агрегаты и компрессорные станции.
- Дизель-генераторные установки и силовые блоки.
- Пищевое и упаковочное оборудование с вибрационными механизмами.
Особенно актуально использование виброопоры BR0600 при монтаже оборудования на верхних этажах зданий, в каркасных конструкциях или на общих фундаментных плитах, где передача вибрации недопустима.

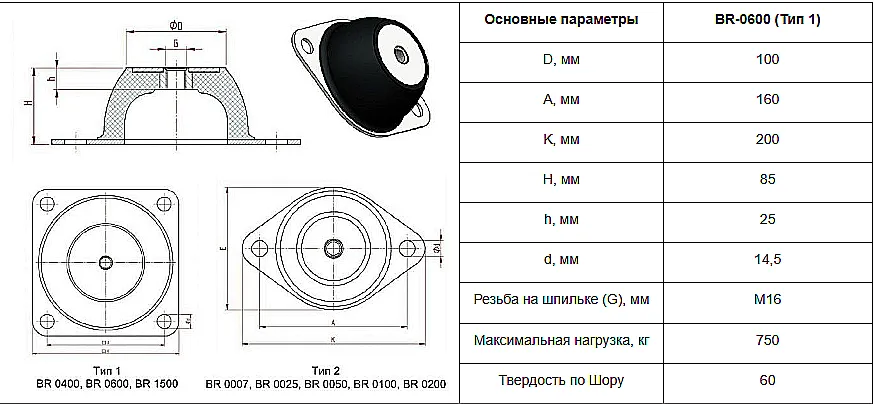

Технический чертеж Виброопоры BR0600 с указанием всех монтажных размеров для интеграции в проект.
Расшифровка условного обозначения
Маркировка BR0600 структурирована и понятна: «BR» обозначает базовый тип изделия – виброизолирующая Резинометаллическая опора. Числовой индекс «0600» прямо указывает на ключевую характеристику – максимальную допустимую статическую нагрузку в 600 килограммов. Дополнительные цифровые суффиксы в обозначении модели, например, BR0600-1, могут указывать на незначительные вариации в исполнении крепежных элементов или покрытии.
Наглядная схема монтажа четырех виброопор BR0600 в качестве опорной группы для тяжелого станка.
Типичные ошибки при подборе
Чтобы избежать неэффективной работы или преждевременного выхода из строя, рекомендуется учитывать следующие распространенные ошибки:
1. Подбор только по резьбе М16 без учета суммарной массы оборудования и ее распределения.
2. Игнорирование частотного спектра вибрации защищаемой машины, который может выйти за рабочий диапазон 5-30 Гц.
3. Установка в среде с постоянной температурой, выходящей за пределы -40...+80°C, что приводит к потере эластичности резины.
4. Использование виброопоры BR0600 в условиях постоянного воздействия прямых УФ-лучей или агрессивных паров без защитного кожуха.
5. Неравномерная затяжка крепежных элементов при монтаже, приводящая к перекосу и неправильному распределению нагрузки.
Варианты оформления заказа
Для корректного заказа виброопоры BR0600 рекомендуется предоставить нашему инженеру основные параметры вашей задачи. Примеры типовых запросов:
1. Базовая поставка для станка: Виброопора BR0600, 4 шт. – для равномерной поддержки станка массой до 2400 кг.
2. Комплект для асимметричной нагрузки: Виброопора BR0600, 6 шт. – для оборудования со смещенным центром тяжести.
3. Заказ с консультацией: Подбор количества и схемы расстановки виброопор BR0600 под конкретную модель пресса или насосного агрегата.
Для оформления заказа или получения подробной технической консультации вы можете оставить заявку на сайте или связаться с нашими специалистами через раздел Контакты.
Наш бренд и логистика
Виброопоры бренда ГИДРАВЛИК поставляются на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл от профессионального подбора до поставки и технической поддержки. Организуем оперативную доставку виброопоры BR0600 во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Все изделия сопровождаются необходимой документацией и гарантией. Наши инженеры готовы помочь с подбором аналога для вашей существующей системы виброзащиты.
