Фильтроэлемент Реготмас 631-1-16 является сменным фильтрующим элементом, предназначенным для эксплуатации в составе напорных фильтров 4ФГМ32-05. Данное изделие обеспечивает тонкую очистку рабочих жидкостей (гидравлических масел, эмульсий) в гидросистемах промышленного и мобильного оборудования, позволяя поддерживать чистоту рабочей среды и защищать ответственные узлы от преждевременного износа.
Описание и назначение
Сменный фильтроэлемент Реготмас 631-1-16 применяется в качестве основного фильтрующего компонента в напорных фильтрах 4ФГМ32-05. Его ключевая функция – задержание механических примесей, продуктов износа и других загрязнений в гидравлическом масле, обеспечивая тем самым стабильную работу насосов, клапанов и исполнительных механизмов. Качественная фильтрация масла напрямую влияет на ресурс работы всей гидравлической станции.
Габаритные размеры и масса
Фильтроэлемент серии 631, к которой относится модель 631-1-16, имеет стандартные габариты. Высота всех элементов данной серии составляет 200 мм, наружный диаметр – 95 мм, внутренний диаметр – 43 мм. Масса изделия зависит от степени его пропитки маслом и обычно составляет от 0.5 до 0.7 кг.
| Параметр |
Значение |
| Наружный диаметр (D), мм |
95 |
| Внутренний диаметр (d), мм |
43 |
| Высота (H), мм |
200 |
| Диапазон массы, кг |
0.5 – 0.7 |
| Код ТН ВЭД |
8421 23 000 0 |
Инженеры наладчики обсуждают состояние гидросистемы: «Почему давление скачет?» – «Да, видимо, пора менять фильтроэлемент Реготмас 631-1-16. Он работает, как фильтр в кофемашине после пяти килограммов кофе – вроде есть, но толку уже мало».
Технические характеристики
Ключевые параметры, определяющие область применения и эффективность работы фильтроэлемента Реготмас 631-1-16.
| Характеристика |
Значение |
| Тонкость фильтрации (номинальная), мкм |
25 |
| Рабочее давление, МПа (бар) |
До 32 (320) |
| Тип рабочей среды |
Минеральные и синтетические гидравлические масла (вязкость до 300 мм²/с), водомасляные эмульсии, другие совместимые жидкости |
| Диапазон температур рабочей среды, °C |
от -20 до +80 |
| Тип исполнения (по протоку) |
Сквозной |
| Тип фильтровального материала |
Фильтровальная бумага высокой плотности |
| Пример фильтра для установки |
4ФГМ32-05 (4ФГМ32-25) |

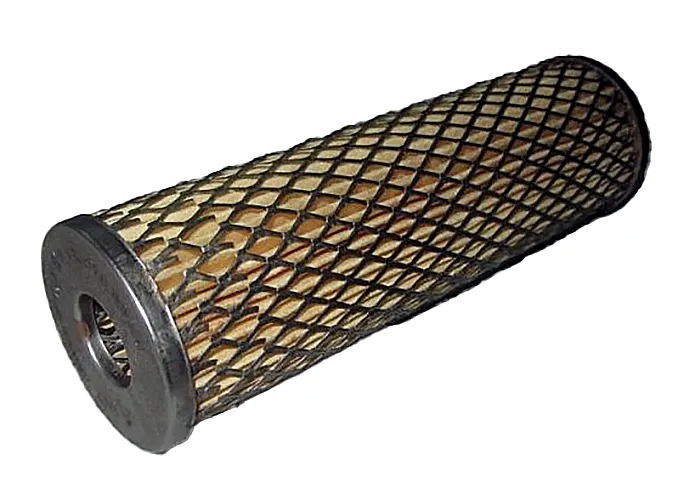

Внешний вид сквозного фильтроэлемента Реготмас 631-1-16, модель с высотой 200 мм.
Преимущества и особенности эксплуатации
Использование оригинального сменного элемента Реготмас 631-1-16 обеспечивает ряд эксплуатационных преимуществ для промышленных и сервисных компаний.
- Высокая степень очистки. Тонкость фильтрации 25 мкм эффективно удаляет частицы, способные вызывать абразивный износ прецизионных пар насосов и золотников, что продлевает межремонтный интервал гидростанции.
- Стабильность гидравлических параметров. Качественный фильтровальный материал сохраняет пропускную способность в заявленном диапазоне давлений, предотвращая резкие перепады давления в системе.
- Совместимость и удобство замены. Фильтроэлемент разработан под типовые присоединительные размеры фильтров серии 4ФГМ32, что упрощает его монтаж и обслуживание, сокращая время простоя оборудования.
- Надежная работа в широком температурном диапазоне. Конструкция и материалы рассчитаны на эксплуатацию как в условиях умеренного климата, так и при низких температурах, что важно для техники, работающей на открытом воздухе.
- Снижение общих затрат на обслуживание. Регулярная замена изношенного фильтроэлемента Реготмас 631-1-16 предотвращает выход из строя значительно более дорогостоящих компонентов, таких как аксиально-поршневые насосы или гидроцилиндры.
Принцип работы
В составе фильтра 4ФГМ32-05 жидкость под давлением поступает в корпус снаружи фильтроэлемента 631-1-16. Проходя через гофрированный фильтровальный материал сквозного типа, рабочая жидкость очищается от механических частиц. Очищенное масло поступает во внутреннюю полость элемента и далее – в напорную магистраль гидросистемы. По мере загрязнения элемента возрастает перепад давления на нем, что является сигналом для его замены.
Температурный режим работы и срок службы
Фильтроэлемент Реготмас 631-1-16 рассчитан на непрерывную работу в системах с температурой рабочей жидкости от -20°C до +80°C. Ресурс элемента зависит не от календарного времени, а от степени загрязненности масла. Основные факторы, сокращающие срок службы: высокий уровень загрязнения системы при вводе в эксплуатацию, использование некондиционного или отработавшего свой ресурс масла, отсутствие предварительной фильтрации, работа в предельных режимах по давлению. Рекомендуется регулярный мониторинг перепада давления на фильтре для своевременной замены.
Область применения
Данный фильтроэлемент предназначен для эксплуатации в составе напорных фильтров серии ФГМ32 (4ФГМ32-05, 4ФГМ32-25), которые широко применяются в различных отраслях промышленности.
- Металлообрабатывающее оборудование: гидравлические системы станков ЧПУ, прессов, гильотинных ножниц.
- Строительная и дорожная техника: экскаваторы, бульдозеры, автогрейдеры, краны манипуляторы.
- Прессовое оборудование: гидравлические прессы для обработки металла, пластика, резины.
- Гидростанции и насосные группы стационарного и мобильного исполнения.
- Специальная техника: лесозаготовительные машины, коммунальная и аэродромная техника.
Состав ремкомплекта и часто заменяемые детали
Сам фильтроэлемент является расходным материалом и заменяется в сборе. В процессе эксплуатации самого фильтра 4ФГМ32-05 чаще всего требуют замены уплотнительные элементы.
| Наименование детали |
Причина износа/необходимость замены |
| Кольцо круглого сечения (уплотнение крышки) |
Потеря эластичности, растрескивание из-за температурных перепадов и давления. |
| Прокладка (уплотнение по корпусу) |
Механический износ, выдавливание при перетяжке резьбовых соединений. |
| Предохранительный клапан (пружина) |
Усталость металла при частых срабатываниях из-за загрязненного фильтроэлемента. |
Типичные ошибки при подборе
Неправильный выбор сменного элемента ведет к снижению эффективности фильтрации или повреждению фильтра.
- Пренебрежение степенью фильтрации. Установка элемента с несоответствующей тонкостью фильтрации (например, 40 мкм вместо 25 мкм) снижает степень очистки и может привести к повышенному износу гидрокомпонентов.
- Игнорирование исполнения (сквозное/глухое). Элементы серии 631 – сквозные. Установка глухого элемента (например, 630-1-06) в фильтр, рассчитанный на сквозной поток, невозможна и приведет к блокировке работы гидросистемы.
- Несоответствие типоразмера. Попытка установить элемент с другими габаритными размерами (D=60 или 95 мм, H=100 мм вместо 200 мм) сделает монтаж либо невозможным, либо не обеспечит герметичность.
- Неучет типа рабочей среды. Использование элемента, не рассчитанного на конкретный тип жидкости (например, на огнестойкие жидкости), может привести к разрушению фильтровального материала.
Условное обозначение фильтроэлемента Реготмас 631-1-16
Расшифровка индекса помогает точно определить параметры элемента:
- 631 – серийный номер конструкции фильтроэлемента (сквозной тип, габариты D=95 мм, d=43 мм, H=200 мм).
- 1 – вариант исполнения (стандартное).
- 16 или 06 – код, обозначающий тонкость фильтрации. Для элемента 631-1-16 номинальная тонкость фильтрации составляет 25 мкм. Обозначения -04 (40 мкм) и -19/-18 (10 мкм) также встречаются в серии.
Примеры заказа для фильтров 4ФГМ32
Для корректного оформления заказа необходимо знать модель фильтра и требуемую тонкость фильтрации.
- Базовая модель. Для фильтра 4ФГМ32-05 (тонкость 25 мкм) заказывается элемент: Фильтроэлемент Реготмас 631-1-16.
- Модель с другой степенью очистки. Для фильтра 4ФГМ32-10 (тонкость 10 мкм) потребуется элемент: Реготмас 631-1-19 (или 631-1-18).
- Модель для грубой очистки. Для фильтра 4ФГМ32-40 (тонкость 40 мкм) выбирается элемент: Реготмас 631-1-04 (или 631-1-14).
Часто задаваемые вопросы (FAQ)
