Сменный фильтрующий элемент Реготмас 630-1-19 – ключевой компонент напорных фильтров серий 3ФГМ32-10К и 4ФГМ32-10К. Основная функция – тонкая очистка рабочей жидкости (гидравлического масла) в промышленных гидросистемах для предотвращения износа прецизионных пар насосов и гидроаппаратуры поддержания требуемого давления.
Описание и технические параметры
Модель Реготмас 630-1-19 относится к линейке сменных фильтроэлементов для высоконапорных гидравлических систем. Конструкция – глухого типа (торцы заглушены), что определяет направление потока масла строго от внешней поверхности внутрь каркаса. Фильтрующий материал – специальная пропитанная бумага, обеспечивающая номинальную тонкость фильтрации 10 микрон. Артикул заменяет устаревшее обозначение 630-1-18.
Код ТН ВЭД: 8421 99 900 0 – Части машин и аппаратов для фильтрования жидкостей.
Габариты и вес: Серия Реготмас 630 характеризуется увеличенными размерами для высокой грязеемкости. Основные параметры типоразмера 630-1-19 приведены в таблице.
| Параметр |
Значение |
Единица измерения |
| Наружный диаметр (D) |
95 |
мм |
| Внутренний диаметр (d) |
43 |
мм |
| Высота (H) |
200 |
мм |
| Масса (примерная) |
0.45 – 0.55 |
кг |
Приходит как-то инженер на склад и спрашивает: «Где у вас фильтроэлемент Реготмас 630-1-19? Мне для фильтра 3ФГМ32-10К срочно нужен!» Кладовщик, не поднимая глаз: «Он у меня на особом счету. Глухой, как пробка, но проблему засора решает на раз-два».
Ключевые характеристики и исполнения
Для корректного подбора фильтроэлемента Реготмас 630-1-19 необходимо учитывать полный набор эксплуатационных параметров, гарантирующих совместимость с гидросистемой.
| Характеристика |
Параметры для Реготмас 630-1-19 |
| Рабочее давление в системе |
До 32 МПа (320 бар) |
| Диапазон температур рабочей среды |
от -20°C до +80°C (для минеральных масел) |
| Тип рабочей среды |
Минеральные, частично синтетические гидравлические масла групп И-Г-А, И-Г-В по ГОСТ 17479. Не совместим с водой, эмульсиями, тормозными жидкостями. |
| Тонкость фильтрации (номинальная) |
10 мкм |
| Присоединительные размеры (посадочные) |
D=95 мм, d=43 мм, H=200 мм. Важен тип уплотнения в крышке фильтра. |

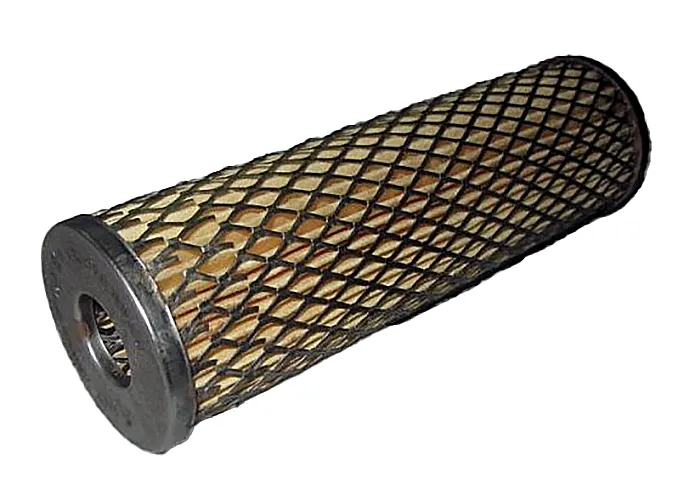

Фильтроэлемент Реготмас 630-1-19. Вид сбоку. Габаритные размеры 95x200 мм, глухое исполнение.
Преимущества и особенности эксплуатации
Использование оригинального фильтроэлемента Реготмас 630-1-19 обеспечивает ряд критически важных преимуществ для гидросистем:
- Защита дорогостоящего оборудования: Эффективно задерживает частицы размером от 10 мкм, предотвращая абразивный износ плунжерных пар, золотников распределителей и регулирующей аппаратуры, что напрямую увеличивает ресурс.
- Стабильность рабочих параметров: Поддерживает чистоту масла, обеспечивая номинальную вязкость и, как следствие, стабильное давление и производительность гидронасосов.
- Снижение эксплуатационных расходов: Регулярная замена элемента предотвращает катастрофический износ, уменьшая частоту дорогостоящих ремонтов и незапланированных простоев.
- Удобство обслуживания: Стандартизированные геометрические размеры позволяют проводить быструю замену без доработок.
- Совместимость: Полностью соответствует посадочным местам и гидравлическим характеристикам фильтров 3(4)ФГМ32-10К.
Принцип работы в составе гидросистемы
Фильтроэлемент Реготмас 630-1-19 устанавливается внутри стального корпуса напорного фильтра. Рабочая жидкость под давлением, создаваемым насосной станцией, поступает в корпус и направляется на внешнюю поверхность фильтровальной шторы. Масло проходит сквозь пористый материал, где задерживаются механические загрязнения. Очищенная жидкость поступает во внутреннюю полость каркаса элемента и далее – в напорную гидролинию к потребителям. В глухом исполнении (630-1-19) выход жидкости осуществляется только через верхнюю часть.
Температурный режим и ресурс работы
Средний срок службы фильтроэлемента Реготмас 630-1-19 определяется не временем, а перепадом давления на нем, который фиксируется встроенным индикатором загрязнения или дифференциальным манометром. Ресурс напрямую зависит от:
- Исходной чистоты и типа масла: Масло низкого качества или с высокой степенью загрязнения быстро забивает поры.
- Наличия предварительной фильтрации: Установка фильтра грубой очистки (сетки) на линии всасывания продлевает жизненный цикл напорного элемента.
- Соблюдения температурного диапазона: Работа при температурах ниже -20°C приводит к резкому росту вязкости масла и увеличению перепада давления, возможен разрыв шторы. Превышение +80°C ускоряет старение масла и самого фильтрующего материала.
- Регулярности сервиса: Элемент подлежит замене при достижении перепада давления 0.3-0.35 МПа, указанного в инструкции к фильтру.
Область применения и типовое оборудование
Сменный фильтроэлемент Реготмас 630-1-19 предназначен для широкого спектра промышленной и мобильной техники, где используются фильтры 3ФГМ32-10К или 4ФГМ32-10К:
- Металлообрабатывающее оборудование: Гидравлические прессы, гильотинные ножницы, листогибы.
- Станки: Кузнечно-прессовое оборудование, протяжные станки с гидроприводом.
- Строительная и дорожная техника: Экскаваторы, бульдозеры, автогрейдеры, краны с гидравлическим управлением рабочими органами.
- Промышленные гидростанции (гидроагрегаты): Стационарные и передвижные насосные группы для испытательных стендов, технологических линий.
Расшифровка условного обозначения Реготмас 630-1-19
- 630: Типоразмер фильтроэлемента (серия с D=95 мм, H=200 мм).
- 1: Конструктивное исполнение (глухое).
- 19: Код тонкости фильтрации (соответствует 10 мкм). Альтернативные коды: 06 (25 мкм), 04/14 (40 мкм).
Типичные ошибки при подборе
Избегайте следующих распространенных ошибок, выбирая фильтроэлемент для замены:
- Подбор только по внешним габаритам без учета тонкости фильтрации (10, 25 или 40 мкм). Более грубый элемент не обеспечит нужной чистоты.
- Игнорирование типа исполнения (глухой/сквозной). Установка сквозного элемента 631-1-19 в фильтр, рассчитанный на глухой 630-1-19, нарушит гидравлическую схему.
- Несоответствие типа рабочей среды. Использование элемента, предназначенного для минеральных масел, с трудногорючими жидкостями или эмульсиями.
- Неучет предельного рабочего давления. Хотя фильтр рассчитан на 32 МПа, сам элемент должен выдерживать соответствующий перепад давления.
Примеры заказа и совместимость
Для точного заказа необходимо указать полное обозначение и тип фильтра, в котором будет использоваться элемент. Примеры формулировок:
- Фильтроэлемент Реготмас 630-1-19 для фильтра 3ФГМ32-10К, 10 мкм.
- Сменный элемент 630-1-06 (аналог по размерам, но с тонкостью фильтрации 25 мкм) для менее требовательных систем.
- Комплект из 4 шт. фильтроэлементов 630-1-19 для групповой фильтроустановки.
Геометрическая совместимость проверяется по основным размерам: наружный диаметр 95 мм должен свободно входить в колбу, внутренний диаметр 43 мм – плотно садиться на ответный штуцер или пружину в крышке фильтра. Высота 200 мм является стандартной для данной серии.
Поставка и доставка по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем поставку оригинальных фильтроэлементов Реготмас 630-1-19 по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Наши специалисты готовы проконсультировать по подбору, совместимости и предоставить техническую поддержку. Оформить заявку или задать вопросы можно через сайт https://777-gidra.ru или по контактным телефонам.
