Описание и назначение фильтроэлемента Реготмас 605-1-19
Фильтроэлемент Реготмас 605-1-19 представляет собой сменный фильтрующий модуль, предназначенный для установки в напорные гидравлические фильтры серии 2ФГМ32-10. Основная функция данного изделия – тонкая очистка рабочей жидкости (гидравлического масла, эмульсий) от механических загрязнений размером от 10 микрон. Применение фильтроэлемента Реготмас 605-1-19 критически важно для защиты дорогостоящих компонентов гидросистемы, таких как насосы, гидромоторы и распределительная аппаратура, от преждевременного износа и выхода из строя.
Основные технические параметры
Для корректного подбора и эксплуатации необходимо учитывать ключевые характеристики фильтроэлемента Реготмас 605-1-19. Данный элемент рассчитан на работу в составе фильтров, функционирующих при номинальном давлении до 32 МПа. Он совместим с минеральными и синтетическими гидравлическими маслами, а также некоторыми видами эмульсий в заданном температурном диапазоне.
| Параметр | Значение для модели 605-1-19 |
| Рабочее давление, МПа (макс.) | 32 |
| Диапазон рабочих температур, °C | от -20 до +80 |
| Тип рабочей среды | Гидравлические масла на минеральной и синтетической основе, эмульсии |
| Тонкость фильтрации, мкм | 10 |
| Тип исполнения | Сквозной |
| Габаритные размеры (D×d×H), мм | 60×24×200 |
| Приблизительная масса, кг | 0,5 |
| Примерная пропускная способность, л/мин | до 160 (для фильтра 2ФГМ32-10) |
| Код ТН ВЭД ЕАЭС | 8421 23 000 0 (уточняйте при заказе) |
Преимущества и особенности эксплуатации
Использование оригинального фильтроэлемента Реготмас 605-1-19 в вашей гидросистеме обеспечивает ряд значимых преимуществ для технического обслуживания и надежности оборудования.
Ключевые выгоды:
1. Продление ресурса гидрокомпонентов. Эффективная фильтрация частиц размером 10 мкм предотвращает абразивный износ прецизионных пар насосов и золотников, сокращая частоту дорогостоящего ремонта.
2. Снижение эксплуатационных простоев. Своевременная замена фильтроэлемента по рекомендуемому регламенту минимизирует риск внезапных отказов, связанных с загрязнением масла.
3. Стабильность рабочих параметров системы. Конструкция элемента обеспечивает минимальный перепад давления, что способствует поддержанию заданной производительности гидростанции.
4. Универсальность и надежность. Фильтроэлемент Реготмас 605-1-19 совместим с широким спектром рабочих жидкостей и рассчитан на непрерывную работу в типовых промышленных условиях.
5. Простота обслуживания. Стандартизированные геометрические размеры позволяют быстро произвести замену элемента в корпусе фильтра 2ФГМ32-10 без необходимости сложного демонтажа.
Принцип работы в гидравлической системе
Фильтроэлемент Реготмас 605-1-19 устанавливается в специальную полость напорного фильтра. Рабочая жидкость, нагнетаемая насосной группой под давлением, поступает в корпус фильтра и направляется к наружной поверхности фильтроэлемента. Проходя через многослойный фильтровальный материал (специальную бумагу или синтетическое волокно), жидкость очищается от механических примесей. Очищенное масло собирается во внутренней полости элемента и далее поступает в напорную магистраль гидросистемы. Сквозное исполнение модели 605-1-19 означает, что элемент имеет открытый торец, что позволяет использовать его в составе многоступенчатых систем фильтрации.
Температурный режим и ресурс работы
Данный фильтроэлемент рассчитан на длительную эксплуатацию в диапазоне температур от -20°C до +80°C. Допускается работа как в непрерывном, так и в циклическом режимах с частыми пусками и остановами. Срок службы фильтроэлемента Реготмас 605-1-19 напрямую зависит от трех основных факторов: исходной чистоты рабочей среды, соблюдения рекомендуемых интервалов замены и качества предварительной фильтрации в системе. Для увеличения ресурса критически важно использовать масло, соответствующее спецификациям, и следить за состоянием других фильтров (например, сливного или всасывающего). Сигналом к обязательной замене служит увеличение перепада давления на фильтре до 0,35 МПа, что регистрируется встроенным индикатором загрязнения или дифференциальным манометром.
Область применения и типовое оборудование
Фильтроэлемент Реготмас 605-1-19 находит широкое применение в различных отраслях промышленности и сервиса, где используется гидравлический привод. Он устанавливается на:
- Металлообрабатывающие станки (токарные, фрезерные, прессы).
- Кузнечно-прессовое оборудование.
- Строительную и дорожную технику: экскаваторы, бульдозеры, автогрейдеры, краны.
- Мобильную спецтехнику: гидроманипуляторы, коммунальные машины.
- Промышленные гидростанции и насосные группы.
- Станочные гидроприводы в деревообработке и других производствах.
Использование качественного фильтроэлемента 605-1-19 – это стандартная практика для обеспечения безотказной работы фильтров 2ФГМ32-10 в условиях российских предприятий.
Типичные ошибки при подборе фильтроэлемента
Неправильный выбор сменного фильтрующего элемента может привести к снижению эффективности очистки или повреждению гидросистемы.
Распространенные ошибки:
1. Подбор только по геометрическим размерам. Совпадение габаритов – необходимое, но недостаточное условие. Обязательно нужно учитывать тонкость фильтрации (10, 25 или 40 мкм), указанную в индексе модели.
2. Игнорирование типа исполнения (сквозной/глухой). Установка глухого элемента (например, 605Г) вместо сквозного (605) может блокировать поток жидкости в системах с последовательной фильтрацией.
3. Несоответствие параметрам давления и расхода. Эксплуатация элемента при давлениях, превышающих 32 МПа, или при расходе, на который не рассчитан фильтр, приводит к разрушению фильтровального материала.
4. Неучет типа рабочей среды. Материалы фильтроэлемента Реготмас 605-1-19 рассчитаны на стандартные гидравлические масла. Применение с агрессивными или несовместимыми жидкостями недопустимо.
Расшифровка условного обозначения
Маркировка 605-1-19 имеет следующую структуру:
- 605: Серия фильтроэлементов. Цифра 6 указывает на группу, 05 – на сквозное исполнение и высоту 200 мм, предназначен для двухсекционных фильтров 2ФГМ32.
- 1: Вариант конструктивного исполнения или материала.
- 19: Код, определяющий тонкость фильтрации. Для индекса «19» она составляет 10 микрон. Индекс «06» соответствует 25 мкм, «04» – 40 мкм.
Габаритные и присоединительные размеры
Для проверки совместимости с установленным в системе фильтром необходимо замерить посадочные размеры гнезда. Фильтроэлемент Реготмас 605-1-19 имеет наружный диаметр 60 мм, внутренний проходной диаметр 24 мм и общую высоту 200 мм. Эти параметры являются стандартными для фильтров 2ФГМ32-10. При замене убедитесь, что старый элемент имеет аналогичные размеры и тип исполнения.

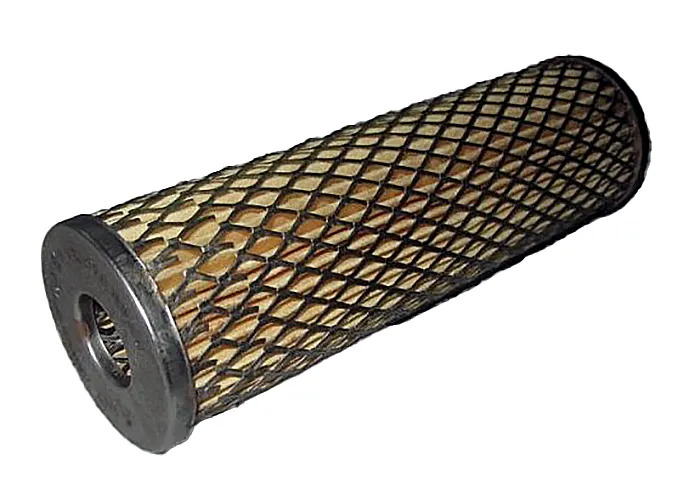

Фильтроэлемент Реготмас 605-1-19. Вид сбоку. Наружный диаметр 60 мм, внутренний 24 мм, высота 200 мм.
Примеры заказа фильтроэлементов серии 605
При оформлении заявки вы можете указать различные модификации в зависимости от требований вашей гидросистемы:
1. Базовая модель для тонкой очистки: Фильтроэлемент Реготмас 605-1-19 (тонкость 10 мкм).
2. Для стандартной очистки: Фильтроэлемент Реготмас 605-1-06 (тонкость 25 мкм).
3. Для фильтров с глухим исполнением гнезда: Фильтроэлемент Реготмас 605Г-1-19 (тонкость 10 мкм, глухое исполнение).
Наши специалисты помогут подобрать правильный фильтроэлемент, аналогичный установленному, или предложат оптимальную замену по техническим параметрам.
На совещании у главного инженера:
– Почему насос на прессе вышел из строя?
– Фильтроэлемент Реготмас 605-1-19 не меняли три года, решили сэкономить.
– Отличная экономия. Теперь сэкономим на зарплате тому, кто это решение принял.
Часто задаваемые вопросы (FAQ)
1. Как правильно выбрать модификацию фильтроэлемента Реготмас по давлению, расходу и типу подключения?
Выбор основывается на трех параметрах: рабочее давление вашего фильтра (до 32 МПа для 2ФГМ32), максимальный расход системы (до 160 л/мин для 2ФГМ32-10) и тип посадочного гнезда (сквозное или глухое). Для точного подбора необходима маркировка старого элемента или данные паспорта гидрофильтра.
2. Какие сроки поставки и доставки по России и СНГ, есть ли фильтроэлемент 605-1-19 на складе?
Фильтроэлементы Реготмас 605-1-19 часто имеются в наличии на нашем центральном складе. Стандартные сроки поставки по России (Москва, СПб, Екатеринбург, Новосибирск и др.) составляют 3-7 дней. В регионы СНГ доставка организуется в индивидуальном порядке. Актуальное наличие уточняйте у менеджеров.
3. Каковы условия эксплуатации для фильтроэлемента 605-1-19 (мороз, открытая площадка, пыль, качество масла)?
Элемент рассчитан на работу при температуре от -20°C до +80°C. Допускается установка в неотапливаемых помещениях и на технике, работающей на открытом воздухе, при условии защиты корпуса фильтра от прямого попадания воды и абразивной пыли. Качество масла должно соответствовать классу чистоты не хуже ГОСТ 17216-71.
4. Совместим ли фильтроэлемент 605-1-19 с моим существующим оборудованием и возможен ли подбор аналога?
Да, данный элемент является прямым аналогом для оригинальных сменных кассет фильтров 2ФГМ32-10. Если у вас установлен фильтр другой марки, наши инженеры помогут подобрать совместимый фильтроэлемент по габаритам (60х24х200 мм) и техническим параметрам (давление 32 МПа, тонкость 10 мкм).
Фильтроэлементы и другое гидравлическое оборудование бренда ГИДРАВЛИК поставляются на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и помощи в подборе до организации доставки в любой город России и страны СНГ. Для получения подробной информации, расчета стоимости или оформления заказа на фильтроэлемент Реготмас 605-1-19, свяжитесь с нашими специалистами через сайт 777-gidra.ru или по телефону. Гарантируем качество продукции и оперативность поставок.
