Фильтроэлемент "Реготмас" 605Г-1-19 (для фильтров 2ФГМ32(16)-10)

Фильтроэлемент «Реготмас» 605Г-1-19 является сменной фильтрующей кассетой, предназначенной для эксплуатации в составе напорных фильтров серии ФГМ, в частности моделей 2ФГМ32-10 и 2ФГМ16-10. Его основная функция заключается в тонкой очистке рабочей жидкости гидравлических систем от механических примесей, что обеспечивает стабильность давления, защищает насосное и распределительное оборудование от преждевременного износа и продлевает общий ресурс работы гидросистемы.

Описание и назначение фильтроэлемента 605Г-1-19

Указанный фильтроэлемент серии 605Г представляет собой расходный компонент, обеспечивающий качественную фильтрацию рабочих жидкостей в стационарных и мобильных гидросистемах. Он применяется в тех случаях, когда к надежности и чистоте гидравлического контура предъявляются повышенные требования. Конструктивно фильтроэлемент «Реготмас» 605Г-1-19 относится к исполнению «глухой» тип, означающий, что поток жидкости проходит только через фильтровальный материал, а внутренняя центральная трубка отсутствует или является глухой. Это исполнение характерно для фильтров, где требуется максимальная площадь фильтрации для заданных габаритов.

Ключевые параметры и габариты

Знание технических характеристик и точных размеров необходимо для корректного подбора и замены данного фильтроэлемента в существующем оборудовании. Основные габаритные размеры и технические параметры приведены в таблице ниже.

Габаритные размеры: наружный диаметр (D) – 60 мм, внутренний диаметр (d) – 24 мм, общая высота (H) – 200 мм.

Код ТН ВЭД для данной продукции обычно находится в группе 8421 (Оборудование для очистки жидкостей). Для точного определения кода требуется уточнение конструкции и материала фильтрующего элемента.

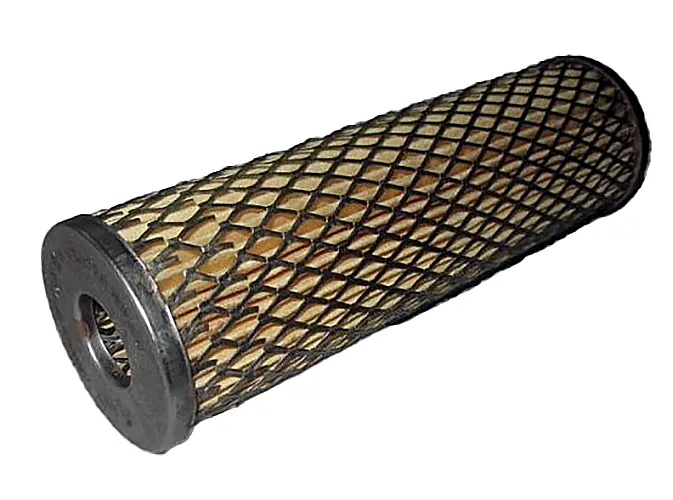

Внешний вид фильтроэлемента Реготмас 605Г-1-19 со стороны подключения.

Приходит инженер на склад за фильтроэлементом «Реготмас» 605Г-1-19. Складской говорит: «Держи, последний!». Инженер: «А новый когда будет?». Складской: «А когда без фильтра насос клинить начнёт, тогда и привезут». Вот она, важность своевременной замены!

Преимущества и особенности эксплуатации

• Снижение эксплуатационных рисков: Своевременная замена фильтроэлемента предотвращает попадание продуктов износа фильтровальной бумаги и прочих загрязнений в гидросистему, что напрямую влияет на ресурс работы насосов и клапанов.
• Стабильность рабочих параметров: Обеспечение заявленной тонкости фильтрации (10 мкм) гарантирует поддержание чистоты масла на требуемом уровне, способствуя стабильности давления и производительности гидроагрегатов.
• Унификация и удобство замены: Стандартизированные габариты и исполнение фильтроэлемента «Реготмас» 605Г-1-19 позволяют легко и быстро производить сервисное обслуживание фильтров серии ФГМ32 и ФГМ16.
• Совместимость с типовыми гидросистемами: Элемент предназначен для работы в широко распространенных напорных фильтрах, что упрощает подбор запчастей для парка оборудования на предприятии.
• Рентабельность: Использование качественных оригинальных расходников дешевле, чем ремонт вышедшего из строя из-за загрязнений насоса высокого давления.

Технические характеристики

Принцип работы в гидросистеме

Фильтроэлемент «Реготмас» 605Г-1-19 устанавливается внутри защитного корпуса напорного фильтра (например, 2ФГМ32-10). Рабочая жидкость под давлением, создаваемым насосом, поступает в корпус фильтра снаружи фильтроэлемента. Далее она проходит сквозь фильтровальный материал (специальную бумагу или синтетическое полотно), где задерживаются твердые частицы размером свыше 10 мкм. Очищенное масло собирается в центральной зоне гидрофильтра и далее направляется в напорную магистраль гидросистемы к потребителям. В конструкции фильтроэлемента «глухого» типа 605Г отсутствует сквозное отверстие, поэтому весь поток проходит исключительно через стенки фильтровальной гармошки.

Температурный режим, ресурс и условия эксплуатации

Рекомендуемый температурный диапазон эксплуатации составляет от -20°C до +80°C. Ресурс работы фильтроэлемента напрямую зависит от чистоты исходного масла, степени загрязненности системы, рабочего давления и температуры. При непрерывной работе в штатных условиях средний срок службы до перепада давления (сигнализации о загрязнении) может составлять от 500 до 2000 моточасов. Критически важными факторами для продления ресурса являются:

• Использование масла, соответствующее спецификации производителя оборудования.
• Своевременное сервисное обслуживание всей гидросистемы.
• Наличие предварительной ступени фильтрации (сливные или всасывающие фильтры) при высокой исходной загрязненности.

Области применения и оборудование

Фильтроэлемент данной модели используется в качестве сменного элемента в напорных гидравлических фильтрах серии 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ с соответствующими присоединительными размерами. Эти фильтры широко применяются на:

• Металлообрабатывающих и кузнечно-прессовых станках.
• Промышленных гидропрессах.
• Мобильной строительной и дорожной технике (экскаваторы, бульдозеры, грейдеры).
• Специализированной транспортной и погрузочной технике.
• Стационарных гидравлических станциях (гидростанциях) и насосных группах.

Таким образом, сфера применения охватывает промышленность, энергетику, сервисные центры по ремонту гидравлики и предприятия, использующие оборудование с гидравлическим приводом.

Состав ремонтного комплекта и типовые заменяемые детали

Фильтроэлемент «Реготмас» 605Г-1-19 является неремонтируемым расходным элементом и заменяется в сборе. При сервисе фильтра в целом может потребоваться замена следующих сопутствующих узлов:

Сам фильтрующий материал (бумажная гармошка) выходит из строя из-за постепенного засорения частицами, что приводит к росту перепада давления и, в конечном счете, к срабатыванию сигнализатора или падению производительности системы.

Типичные ошибки при подборе фильтроэлемента

• Выбор только по габаритным размерам без учета тонкости фильтрации. Установка элемента с несоответствующей тонкостью (например, 25 мкм вместо требуемых 10 мкм) может не обеспечить необходимую чистоту жидкости.
• Игнорирование типа исполнения («глухой» / «сквозной»). Установка неправильного типа может привести к некорректной работе фильтра или его механическому повреждению.
• Несоответствие типа рабочей среды. Использование элементов, не предназначенных для конкретного типа гидравлического масла или иной жидкости, может привести к разрушению фильтровального материала.
• Неучет максимального рабочего давления фильтра-корпуса. Фильтроэлемент должен быть рассчитан на давление, создаваемое в конкретной гидросистеме.

Расшифровка условного обозначения

Маркировка «Реготмас 605Г-1-19» имеет следующую логическую структуру:

• «605» – номер серии или типоразмера фильтроэлемента.
• «Г» – буквенное обозначение исполнения, в данном случае «глухой» тип (отсутствие сквозного канала).
• «1» – возможно, обозначение варианта материала фильтровального пакета или конструктивного исполнения.
• «19» – код, указывающий на номинальную тонкость фильтрации, в данном случае – 10 микрон. Для данной серии индекс «06» соответствует 25 мкм, а «04»/«14» – 40 мкм.

Таким образом, фильтроэлемент «Реготмас» 605Г-1-19 – это элемент серии 605, глухого исполнения, с тонкостью фильтрации 10 мкм.

Примеры оформления заказа

При заказе необходимо указывать полное обозначение изделия. Примеры корректных формулировок:

1. Базовая модель: «Фильтроэлемент Реготмас 605Г-1-19 для напорного фильтра 2ФГМ32-10».
2. Модель с другой тонкостью фильтрации: «Фильтроэлемент Реготмас 605Г-1-06 (тонкость 25 мкм) для фильтра 2ФГМ32-25».
3. Уточнение по фильтру-корпусу: «Сменный фильтроэлемент 605Г-1-19 для гидрофильтра напорного 2ФГМ16-10».

Для подбора аналога или уточнения совместимости рекомендуем воспользоваться технической консультацией наших специалистов через раздел Контакты или оставить заявку через форму на сайте.

Габаритные и присоединительные размеры для проверки совместимости

Для корректной установки фильтроэлемента «Реготмас» 605Г-1-19 в существующий фильтр-корпус необходимо сверить три ключевых размера: наружный диаметр (60 мм), внутренний диаметр посадочного отверстия (24 мм) и общую высоту (200 мм). Эти параметры должны полностью соответствовать размерам гнезда в стакане фильтра. Также важно убедиться в совпадении типа исполнения: корпус фильтра, рассчитанный на «глухой» элемент, как правило, не имеет центрального штока для крепления «сквозного» варианта. Несоответствие любого из параметров сделает монтаж невозможным или приведет к некорректной работе системы фильтрации.

Схематическое изображение установки фильтроэлемента Реготмас 605Г-1-19 в типовой корпус напорного фильтра.

Доставка и поставка

Компания «ГИДРАВЛИКА» осуществляет прямые поставки оригинальных фильтроэлементов и расходных материалов бренда ГИДРАВЛИК по всей территории России и стран СНГ. Мы гарантируем качество продукции и ее полное соответствие заявленным техническим характеристикам. Доставка возможна в любые регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также другие города РФ и страны СНГ. На складе в наличии представлен широкий ассортимент фильтроэлементов серии Реготмас, включая модель 605Г-1-19.

Для получения подробной информации о ценах, наличии, сроках поставки и оформления заказа свяжитесь с нашими менеджерами. Мы также предоставляем услуги по техническому подбору оборудования и поиску аналогов под вашу конкретную гидросистему.
