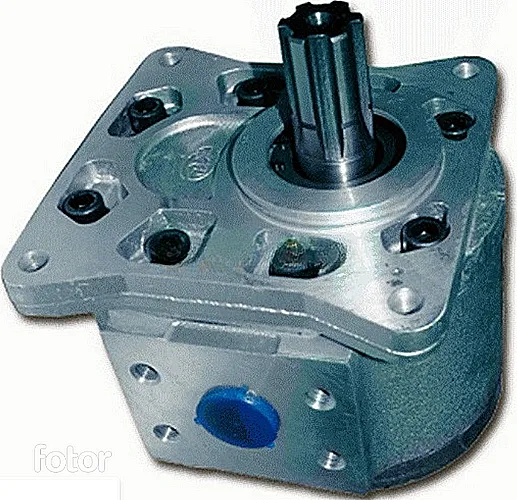

Насос типа НШ 180Г3 4 – это шестеренный гидравлический агрегат, предназначенный для создания и поддержания рабочего давления в гидравлических системах промышленного и мобильного оборудования. Агрегат обеспечивает стабильную подачу рабочей жидкости при интенсивных нагрузках и переменных режимах работы.
Область применения насоса НШ 180Г3 4
Гидронасос НШ 180Г3 4 находит применение в системах, где требуется высокая производительность и надежность. Основное использование связано с сельскохозяйственной и дорожно-строительной техникой, а также с промышленными установками. Так, насос НШ 180Г3 4 часто устанавливается на гидравлические станции для управления рабочими органами прессового оборудования и литьевых машин.
В цеху замена насоса. Механик спрашивает у инженера: «Почему насос НШ 180Г3 4 так весело журчит?». Инженер: «Это не журчание, это звук стабильного давления!».
Технические параметры и размеры
Ключевой особенностью данного агрегата является высокая номинальная подача, достигающая 216 литров в минуту при частоте вращения вала 1200 об/мин. Рабочий объем составляет 180 кубических сантиметров на один оборот. Насос НШ 180Г3 4 предназначен для работы с гидравлическими маслами, соответствующими классам вязкости от 12 до 60 мм²/с.
| Наименование параметра |
Значение для модели НШ 180Г3 4 |
| Максимальное рабочее давление |
20 МПа (200 кгс/см²) |
| Рабочий объем |
180 см³/об |
| Номинальная частота вращения |
1200 об/мин |
| Диапазон частот вращения |
500 – 2000 об/мин |
| Номинальная подача (при 1200 об/мин) |
216 л/мин |
| Объемный КПД |
не менее 92% |
| Тип рабочей среды |
Гидравлическое масло (ISO VG 32, 46, 68) |
| Присоединение вала |
Шлицевое соединение 10×26×30 мм |
Масса агрегата составляет 78 кг. Габаритные размеры и присоединительные параметры, необходимые для проверки совместимости при монтаже, приведены в отдельной таблице. Код ТН ВЭД для учета товара в таможенных декларациях: 8413.50.000.0.
Преимущества и особенности эксплуатации
- Увеличенный ресурс работы: Конструкция с симметричной опорой вала снижает радиальные нагрузки, минимизируя износ подшипников и шестерен.
- Стабильность характеристик: Насос НШ 180Г3 4 обеспечивает равномерную подачу масла без пульсаций, что критично для точных гидравлических систем.
- Универсальность применения: Совместимость с широким спектром гидравлических масел и устойчивость к типичным загрязнениям, характерным для промышленной эксплуатации.
- Удобство монтажа и сервиса: Фланцевое крепление 78×78 мм и стандартное шлицевое соединение вала упрощают замену агрегата.
- Сокращение простоев: Высокая ремонтопригодность и доступность запчастей позволяют быстро восстановить работоспособность гидросистемы.
Принцип функционирования в гидросистеме
Насос НШ 180Г3 4 работает по классическому шестеренному принципу. Вращение ведущей шестерни передается ведомой, создавая в зоне зацепления разрежение. За счет этого происходит всасывание рабочей жидкости из гидробака через всасывающий канал. Масло перемещается в полостях между зубьями и корпусом и выталкивается в напорную магистраль в зоне нагнетания. Герметичность камер обеспечивается минимальными торцевыми зазорами и точностью изготовления деталей. Данная схема обеспечивает надежность агрегата и его способность работать с маслами различной степени очистки.
Температурный режим и условия для долговечной работы
Рекомендуемый диапазон температур окружающей среды и рабочей жидкости для насоса НШ 180Г3 4 составляет от -25°C до +80°C. Гарантированный производителем срок службы при соблюдении регламента обслуживания – не менее 8000 моточасов. Ключевыми факторами, влияющими на ресурс, являются: соблюдение предельного рабочего давления в 20 МПа, наличие качественной фильтрации масла (рекомендуемая тонкость фильтрации 25-40 мкм) и использование жидкости с требуемой вязкостью. При работе в режиме циклических нагрузок и частых пусках/остановах важно обеспечить плавный выход на рабочие обороты.
Типовое оборудование для установки насоса
Данный агрегат применяется на широком спектре техники и установок:
- Сельскохозяйственные машины: зерноуборочные комбайны, тракторы тяжелого класса.
- Промышленное оборудование: гидравлические прессы, литьевые машины ТПА, станки с гидроприводом.
- Дорожно-строительная и спецтехника: экскаваторы, фронтальные погрузчики, буровые установки.
- Стационарные гидравлические станции (гидростанции) для управления технологическими процессами.
Насос НШ 180Г3 4 обеспечивает работу гидроцилиндров и гидромоторов, входящих в состав насосной группы.
Состав ремкомплекта и часто заменяемые детали
Для планового и аварийного ремонта насоса НШ 180Г3 4 производитель предлагает ремкомплекты. Чаще всего выходят из строя уплотнительные элементы вследствие естественного старения или нарушения температурного режима.
| Наименование запчасти |
Причина износа / условие замены |
| Уплотнительные манжеты вала |
Износ кромки, потеря эластичности, работа при повышенных температурах. |
| Торцевые уплотнительные кольца (сальники) |
Увеличение внутренних утечек, падение объемного КПД. |
| Втулки (подшипники скольжения) ведущей и ведомой шестерен |
Повышенный износ из-за загрязнения масла абразивными частицами. |
| Набор уплотнений фланцев и крышек |
Наружные утечки масла по стыкам корпуса. |
Распространенные ошибки при подборе агрегата
- Выбор только по присоединительным размерам. Игнорирование требуемого рабочего давления и расхода приводит к несоответствию характеристик насоса параметрам системы.
- Неучет типа рабочей среды. Использование неподходящих жидкостей (например, водно-масляных эмульсий без подтверждения совместимости) ведет к ускоренному износу.
- Пренебрежение температурным диапазоном. Эксплуатация при температурах ниже -25°C без предпускового подогрева масла или выше +80°C снижает ресурс уплотнений.
- Отсутствие резерва по производительности. Подбор насоса НШ 180Г3 4 без учета падения КПД в процессе эксплуатации может привести к нехватке расхода в пиковых режимах.
Габаритные и присоединительные размеры
| Параметр |
Размер |
| Габаритная длина (L) |
229 мм |
| Высота (H) |
114,5 мм |
| Ширина фланца (B) |
60 мм |
| Размер крепежного фланца (E x E1) |
78×78 мм |
| Масса |
78 кг |
Расшифровка условного обозначения модели
Маркировка НШ 180Г3 4 имеет четкую структуру, позволяющую инженеру определить основные параметры агрегата:
- НШ – Насос Шестеренный.
- 180 – Рабочий объем, см³/об.
- Г – Группа давления. Буква «Г» означает, что насос НШ 180Г3 4 рассчитан на работу в системах с давлением до 20 МПа.
- 3 – Исполнение по фланцевым и присоединительным размерам (модификация).
- 4 – Направление вращения ведущего вала. Цифра «4» соответствует правому вращению (по часовой стрелке со стороны вала).
Примеры оформления заказа
Вариант 1. Стандартная поставка. Базовая модель насоса НШ 180Г3 4 с правым вращением и креплением фланцем 78×78 мм. Поставляется в индивидуальной упаковке, с техническим паспортом.
Вариант 2. Укомплектованный агрегат. Насос НШ 180Г3 4 в сборе с фланцевыми адаптерами и ответными крепежными элементами для упрощения монтажа.
Вариант 3. Модификация под станцию. Комплект из насоса НШ 180Г3 4, универсальной муфты и защитного кожуха для встраивания в гидравлические станции. Для размещения заказа или уточнения деталей воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты.
Доставка и поддержка от ГИДРАВЛИКА
Оборудование бренда ГИДРАВЛИК, включая насос НШ 180Г3 4, поставляется компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Мы обеспечиваем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие регионы. Наши специалисты окажут профессиональную техническую консультацию, помогут подобрать аналог под существующую гидросистему и проконсультируют по вопросам монтажа и сервисного обслуживания. Каждый насос НШ 180Г3 4 проходит проверку на стенде, подтверждающую его рабочие характеристики и герметичность. Обращайтесь для расчета стоимости и формирования заявки.
