Гидравлический насос НШ63…200Г- 4(3) представляет собой промышленный шестеренный насос, разработанный для применения в составе гидравлических систем мобильной и стационарной спецтехники, а также промышленного оборудования. Основная его функция заключается в обеспечении непрерывной и стабильной подачи рабочей жидкости (гидравлического масла) под требуемым давлением для привода гидроцилиндров и гидромоторов. Агрегат отличается высокой надежностью и увеличенным ресурсом работы.
Ключевые параметры и габариты насоса НШ63…200Г- 4(3)
Модельный ряд насосов НШ63…200Г- 4(3) предлагает различные значения подачи, что определяет его габаритные размеры и массу. Классификационный код ТН ВЭД для данного типа оборудования – 8413.50.000 (насосы объемные прочие).
Ориентировочные параметры веса и габаритов в зависимости от модификации приведены в таблице ниже.
| Показатель | Диапазон значений |
|---|
| Масса агрегата, кг | 18 – 45 |
| Габаритные размеры (Д×Ш×В), мм | 240×190×175 – 380×290×240 |
Инженер спрашивает нового работника: «Ты умеешь читать технические чертежи?» Тот отвечает: «Да, конечно, я даже гидравлический насос НШ63…200Г- 4(3) по схеме собрал». «Отлично, – говорит инженер, – а почему ты его собирал задом наперед?» «Так на чертеже так было нарисовано!» – последовал уверенный ответ.
Технические характеристики гидронасоса НШ63…200Г- 4(3)

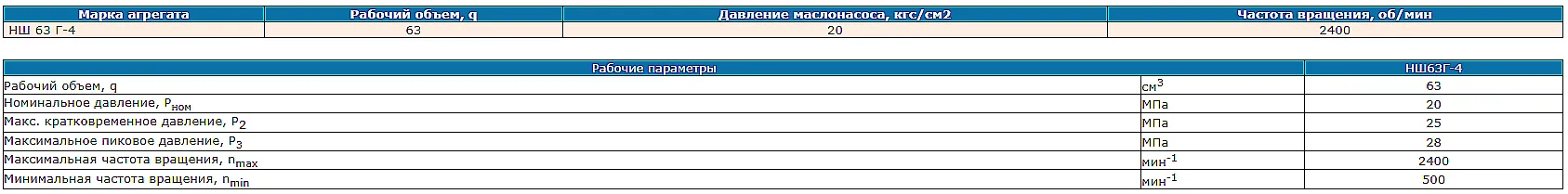

При подборе оборудования для замены или модернизации необходимо сверить ключевые параметры с требованиями гидросистемы. Следующая таблица содержит основные технические характеристики модели НШ63…200Г- 4(3).
| Параметр | Значение / Диапазон |
|---|
| Рабочий объем (подача), см³/об | 63 / 80 / 100 / 125 / 160 / 200 |
| Максимальное рабочее давление, МПа (бар) | 16 (160) |
| Частота вращения вала, об/мин | до 2500 (номинальная) |
| Тип рабочей среды | Минеральные или синтетические гидравлические масла, группы по вязкости ISO VG 32, 46, 68 |
| Рекомендуемая вязкость масла, мм²/с | 12 – 150 |
| Тип присоединения | Фланец 4(3) по ГОСТ 12815 |
| Присоединительные размеры (резьба всас./нагн.) | Зависит от модификации, стандартные трубные резьбы |
| Масса (см. таблицу выше), кг | 18 – 45 |
| Производительность* (при ном. оборотах), л/мин | ~80 – ~500 |
* Расчетное значение, зависит от конкретного рабочего объема и частоты вращения.
Внешний вид и конструкция насоса НШ63…200Г- 4(3) производства ГИДРАВЛИК.
Преимущества и особенности эксплуатации НШ63…200Г- 4(3)
Выбор данной модели насоса для оснащения или ремонта гидросистемы принесет пользователю ряд существенных выгод:
1. Высокая степень надежности и ресурс работы. Конструкция узла, включая усиленные шестерни из легированной стали и оптимизированную схему уплотнений, обеспечивает ресурс до 15 000 моточасов при соблюдении регламента обслуживания и фильтрации рабочей среды.
2. Стабильность параметров. Насос
НШ63…200Г- 4(3) поддерживает стабильную подачу и давление в широком диапазоне температур и вязкости масла, что минимизирует падение производительности гидросистемы в целом.
3. Широкая совместимость. Тип присоединения 4(3) является распространенным стандартом для отечественной и импортной техники. Это упрощает замену вышедших из строя агрегатов и поиск аналогов.
4. Уменьшение эксплуатационных затрат. Благодаря низким требованиям к качеству масла (при адекватной фильтрации) и простоте сервисного обслуживания, общая стоимость владения оборудованием снижается.
5. Универсальность применения. Модельный ряд с разной подачей позволяет подобрать насос
НШ63…200Г- 4(3) под задачи различных по мощности гидравлических контуров.
Принцип функционирования в гидросистеме
Гидравлический насос НШ63…200Г- 4(3) функционирует по классической шестеренной схеме. Вращение ведущей шестерни, сообщаемое от вала отбора мощности двигателя или электромотора, передается на ведомую шестерню, находящуюся в зацеплении. В зоне выхода зубьев из зацепления создается разрежение, и рабочая жидкость засасывается через всасывающий канал. Далее масло переносится во впадинах между зубьями по периметру рабочей камеры к зоне нагнетания. В области входа зубьев в зацепление объем уменьшается, создавая избыточное давление, и жидкость выталкивается в напорную магистраль гидросистемы. Особенность конструкции НШ63…200Г- 4(3) заключается в симметричном расположении уплотнений, что способствует балансировке и снижению вибрационных нагрузок на корпус.
Условия работы, температурный режим и факторы ресурса
Допустимый температурный диапазон для безотказной работы насоса составляет от -40°C до +80°C. Устройство рассчитано на непрерывный режим эксплуатации в составе гидропривода. Ключевыми факторами, непосредственно влияющими на срок службы и надежность агрегата, являются:
Качество и чистота рабочей среды. Обязательное использование фильтров тонкой очистки (рекомендуется не грубее 10-25 мкм по ISO 4406) и регулярная замена масла предотвращают абразивный износ шестерен и подшипников.
Соблюдение диапазона рабочих давлений. Эксплуатация на предельных значениях давления (16 МПа) допустима лишь в кратковременных режимах. Для длительной работы рекомендуется запас по давлению 10-15%.
Регламентное обслуживание. Плановые осмотры, контроль уровня масла в баке и своевременная замена уплотнительных элементов (ремкомплектов) критически важны для предотвращения внеплановых остановок.
Области применения и устанавливаемое оборудование
Насос НШ63…200Г- 4(3) находит применение в различных отраслях промышленности и сервиса, где требуется надежный источник подачи гидравлической жидкости. Типичные области использования:
Мобильная и строительная техника: экскаваторы-погрузчики, фронтальные погрузчики, автогрейдеры, дорожные катки, асфальтоукладчики, коммунальные машины.
Сельскохозяйственные машины: комбайны, тракторы, косилки, пресс-подборщики, навесное оборудование с гидроприводом.
Промышленное оборудование: гидравлические прессы, станки (трубогибочные, гильотинные ножницы), линии литья под давлением, подъемно-транспортные механизмы (доклевеллеры).
Спецтехника: автоцистерны, подъемники кузовов самосвалов, лесозаготовительные машины.
Проще говоря, данный гидравлический насос является универсальным источником энергии для большинства типовых гидросистем с рабочим давлением до 160 бар.
Состав ремкомплекта и часто заменяемые детали
Для проведения сервисного обслуживания и ремонта насоса НШ63…200Г- 4(3) используются специализированные ремкомплекты. В стандартный набор для восстановления работоспособности обычно входят следующие детали:
| Наименование детали | Материал / Примечание |
|---|
| Набор уплотнительных манжет (сальников) | Резина NBR или FPM (Viton) для вала |
| Уплотнительные кольца (O-rings) | NBR, для фланцевых соединений и заглушек |
| Уплотнительные кольца для шестерен | Износостойкая резина или бронза |
| Прокладка корпусная | Паронит или современный безасбестовый аналог |
Чаще всего из строя выходят именно уплотнительные элементы (манжеты и кольца), особенно при работе на маслах с агрессивными присадками, при несоблюдении температурного режима или при наличии в системе загрязнений. Реже, при критическом износе или работе «на сухую», требуется замена самих шестерен или подшипников.
Типичные ошибки при подборе насоса
Избегайте следующих распространенных ошибок при выборе гидравлического насоса НШ63…200Г- 4(3) для замены:
1. Ориентация только на тип подключения. Совпадение фланца 4(3) важно, но недостаточно. Необходимо обязательно сопоставить рабочий объем (подачу) и допустимое давление.
2. Игнорирование температурного диапазона. Если техника эксплуатируется в условиях Крайнего Севера или, наоборот, в жарких цехах, требуется соответствие паспортных температурных характеристик условиям работы.
3. Несоответствие типа рабочей среды. Насосы серии НШ63…200Г- 4(3) рассчитаны на масла. Использование других жидкостей (например, водомасляных эмульсий или ПГС) без согласования с производителем недопустимо и приведет к быстрому выходу из строя.
4. Отсутствие учета реальной производительности системы. Выбор насоса с недостаточной или избыточной подачей нарушит работу гидросистемы, приведет к перегреву или снижению скорости работы исполнительных механизмов.
Расшифровка условного обозначения модели
Маркировка гидронасоса содержит всю необходимую информацию для его идентификации:
НШ – Насос шестеренный.
63…200 – Диапазон рабочих объемов в серии (63, 80, 100, 125, 160, 200 см³/об). Конкретное число указывается в полном артикуле.
Г – Исполнение для тяжелых условий работы (усиленная конструкция, износостойкие материалы).
4(3) – Тип и размер присоединительного фланца по ГОСТ 12815 (4 отверстия под крепеж на окружности диаметром 3-го ряда).
Пример полного заводского обозначения: НШ160Г-4(3)-019-0.25-УХЛ4, где 160 – рабочий объем, 019 – модификация, 0.25 – допуск, УХЛ4 – климатическое исполнение.
Габаритные размеры и схема установки насоса серии НШ63-200Г с фланцем 4(3). Данные необходимы для проверки возможности монтажа в штатное место.
Варианты заказа насоса НШ63…200Г- 4(3)
Для оформления поставки необходимо определить конфигурацию, соответствующую параметрам вашей гидросистемы:
Пример 1. Базовая замена. При замене вышедшего из строя насоса на аналогичный: указать полную маркировку со старого агрегата, например, НШ100Г-4(3).
Пример 2. Заказ с учетом давления. Для работы в системе с давлением 140-150 бар подойдет стандартная модель. Если планируются пиковые нагрузки, можно обсудить возможность поставки модификации с небольшим запасом по прочности.
Пример 3. Заказ с другим типом уплотнений. Для работы в агрессивной среде или при высоких температурах можно заказать насос НШ63…200Г- 4(3) с уплотнениями из FPM (Viton).
Вопросы и ответы по насосу НШ63…200Г- 4(3)
В: Как правильно подобрать модификацию насоса по давлению, расходу и типу подключения?
О: Определите три ключевых параметра вашей системы: 1) максимальное рабочее давление (не должно превышать 16 МПа для данной серии), 2) требуемый расход жидкости (л/мин), который пересчитывается в рабочий объем (см³/об) с учетом номинальных оборотов привода, 3) тип и размер фланца на гидробаке или приводе. По этим данным мы поможем подобрать конкретную модель НШ63…200Г- 4(3).
В: Какие сроки поставки и доставки по России и СНГ? Есть ли насосы на складе?
О: Популярные модели с рабочими объемами 100-160 см³/об часто имеются в наличии на центральном складе. Срок отгрузки в этом случае – 1-2 рабочих дня. Доставка по Москве и Санкт-Петербургу осуществляется за 1-3 дня, в регионы РФ (Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) – в среднем 3-7 дней транспортными компаниями. В страны СНГ поставка организуется под заказ, сроки уточняются индивидуально.
В: Каковы условия эксплуатации, особенно в мороз, на открытых площадках или в пыльных условиях? Есть ли требования к маслу?
О: Насос адаптирован к российским условиям. Его температурный диапазон (-40°C…+80°C) позволяет запуск после холодной ночевки с использованием масел соответствующего класса вязкости (например, МГЕ-46А). Для работы в пыльных условиях важно обеспечивать чистоту зоны забора воздуха в бак и следить за состоянием воздушного фильтра гидробака, чтобы не допустить подсоса абразива. Общие требования к маслу: соответствие группе по вязкости (ISO VG 32-68), чистота по ISO 4406 не ниже 20/18/15 при номинальной тонкости фильтрации 10 мкм.
В: Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
О: Да, специалисты компании «ГИДРАВЛИКА» имеют обширную базу данных по аналогам отечественного и импортного производства. При предоставлении маркировки старого насоса или описания оборудования мы предложим корректную замену моделью НШ63…200Г- 4(3) или другой из нашего каталога, гарантируя совместимость по посадочным местам, характеристикам и электрическим подключениям (при наличии датчиков).
Профессиональный подбор и поставка от официального поставщика
Гидравлическое оборудование бренда ГИДРАВЛИК, включая насос НШ63…200Г- 4(3), предлагается на рынке компанией «ГИДРАВЛИКА». Мы гарантируем поставку оригинальных изделий напрямую от производителя, что обеспечивает контроль качества и оптимальную цену. Наши инженеры готовы оказать квалифицированную техническую поддержку в подборе, сравнении с аналогами и решении вопросов по интеграции оборудования в вашу гидросистему.
Доставка организована по всей территории Российской Федерации и в страны СНГ. Для получения подробной информации о наличии, ценах или оформления заказа посетите наш сайт https://777-gidra.ru или свяжитесь с нашими специалистами, чтобы получить коммерческое предложение и консультацию.
