Описание и назначение

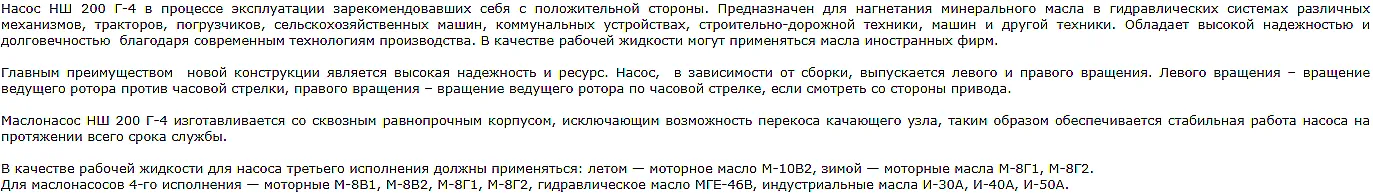

Насос НШ 200Г3 4 является высокопроизводительным шестеренным гидроагрегатом, спроектированным для интеграции в ответственные гидравлические системы мобильной и стационарной техники. Основная функция данного узла – создание и поддержание стабильного потока рабочей жидкости под давлением в условиях интенсивной эксплуатации. Конструкция насоса НШ 200Г3 4 предусматривает работу с минеральными и синтетическими маслами, что делает его универсальным компонентом для широкого спектра промышленных задач.

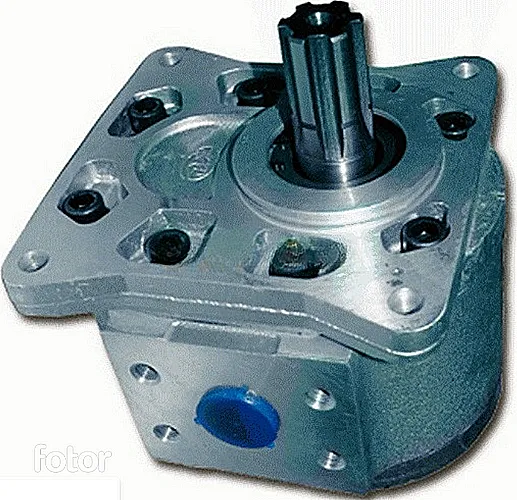

Вид насоса НШ 200Г3 4 спереди. Четко видны установочные отверстия под фланец.
Конструктивные особенности и условное обозначение
Маркировка изделия содержит всю необходимую для инженерного подбора информацию. Расшифровка индекса НШ 200Г3 4 следующая: «Н» обозначает насос, «Ш» – шестеренный тип, «200» – рабочий объем в кубических сантиметрах на один оборот, «Г3» – модификация, отличающаяся повышенной герметичностью узла вала, «4» – тип присоединительного фланца согласно типоразмеру.
Масса, габариты и внешнеторговый код
Агрегат имеет компактные размеры, облегчающие его монтаж в условиях ограниченного пространства машинного отделения. Его масса и габаритные параметры стандартизированы, что обеспечивает простоту замены аналогов. Код ТН ВЭД для таможенного оформления – 8413609000.
Основные размеры и вес модели НШ 200Г3 4
| Параметр | Значение |
|---|
| Габаритная длина, мм | 236 |
| Габаритная ширина, мм | 118 |
| Габаритная высота, мм | 60 |
| Масса (нетто), кг | 47.5 |
| Тип присоединения | Фланец тип 4 (ISO 5210) |
Схематическое изображение насоса НШ 200Г3 4 с нанесенными контрольными размерами для проверки посадочного места.
Говорит один гидравлик другому: «Установил на станок новый насос НШ 200Г3 4. Теперь давление держит так, что можно гайки на мосту закручивать!»

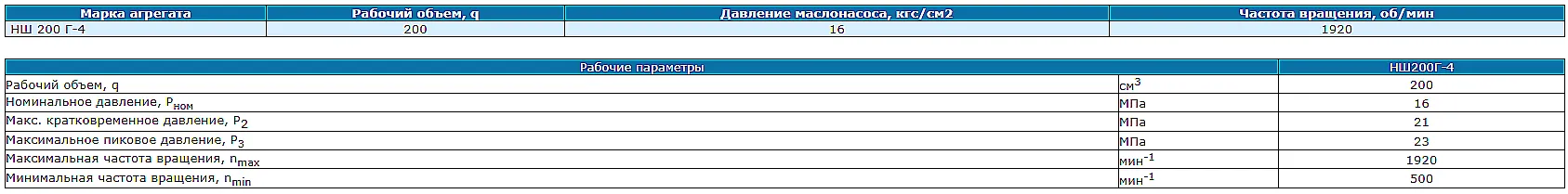

Технические параметры и режимы работы
| Параметр | Характеристика |
|---|
| Рабочий объем, см³/об | 200 |
| Номинальное рабочее давление, МПа | 16 |
| Пиковое давление, МПа | 20 |
| Теоретическая подача, л/мин (при 1500 об/мин) | 300 |
| Диапазон рабочих частот вращения, об/мин | 400 – 2000 |
| Рекомендуемая рабочая среда | Гидравлические масла классов HVLP, HL |
| Диапазон кинематической вязкости, мм²/с | 12 – 80 |
| Допустимая температура рабочей среды, °C | -40 … +80 |
Преимущества и особенности эксплуатации
Внедрение насоса НШ 200Г3 4 в гидросистему дает ряд эксплуатационных преимуществ:
- Высокая надежность и ресурс. Применение термообработанных шестерен из стали 38Х2МЮА и антифрикционных втулок из бронзы БрАЖ9-4 обеспечивает ресурс работы до 10 000 часов в номинальном режиме.
- Минимизация простоев. Совместимость с общепромышленными гидравлическими маслами и типовыми системами фильтрации упрощает сервисное обслуживание.
- Стабильность характеристик. Гидравлическая компенсация осевых зазоров поддерживает высокий объемный КПД (до 92%) на протяжении всего срока службы.
- Универсальность установки. Стандартизированное фланцевое крепление типа 4 обеспечивает удобный монтаж и замену на большинстве видов отечественной и импортной техники.
- Адаптация к экстремальным условиям. Конструкция модификации «Г3» с усиленными уплотнениями вала гарантирует герметичность при работе в условиях перепадов температур и высокого давления.
Принцип действия в составе гидросистемы
Работа насоса НШ 200Г3 4 базируется на классическом принципе объемного вытеснения. При вращении ведущей шестерни, кинематически связанной с валом двигателя, в зоне всасывания создается разрежение. Это заставляет рабочую жидкость поступать из гидробака через всасывающую магистраль. Зацепляющиеся зубья пары шестерен захватывают жидкость, перемещая ее по периферии корпуса в камеру нагнетания, где создается требуемое давление на выходе.
Температурный режим и факторы, влияющие на ресурс
Данный насос НШ 200Г3 4 рассчитан на непрерывную работу в широком температурном диапазоне от -40°C до +80°C, что допускает его использование на открытых площадках в большинстве климатических зон России. Ресурс агрегата напрямую зависит от соблюдения условий эксплуатации. Ключевыми факторами являются: поддержание вязкости масла в рекомендованном диапазоне, своевременная замена фильтров тонкой очистки (рекомендуется не грубее 10 мкм), исключение режимов кавитации и соблюдение номинального давления. При соблюдении данных условий срок службы может превышать 15 лет.
Пример интеграции насоса НШ 200Г3 4 в контур гидростанции. Видны линии подачи и слива масла.
Область применения и типовое оборудование
Благодаря высокой производительности и надежности, насос НШ 200Г3 4 нашел широкое применение в различных отраслях. Его часто устанавливают на:
- Сельскохозяйственные машины: зерноуборочные комбайны («Дон», «Палессе»), мощные тракторы (К-700, К-744).
- Строительно-дорожную и карьерную технику: гидравлические экскаваторы (ЭО-2621, ЭО-4121), автогрейдеры, бульдозеры.
- Грузоподъемное оборудование: автокраны (КС-45717, КС-55713), манипуляторы.
- Промышленные гидроприводы: прессовое оборудование, станки, дробильные установки.
Состав ремонтного комплекта и часто заменяемые детали
При сервисном обслуживании насоса НШ 200Г3 4 чаще всего подлежат замене изнашиваемые элементы, контактирующие с рабочей средой. Наличие ремкомплекта позволяет оперативно восстановить герметичность и производительность без замены всего агрегата.
| Наименование детали | Причина износа / Назначение |
|---|
| Уплотнительные манжеты вала (сальники) | Потеря эластичности, износ кромки из-за трения и высокого давления. Основная причина внешних утечек. |
| Уплотнительные кольца (O-ring) корпуса и крышек | Старение резины, выдавливание в зазоры при пиковых давлениях. Приводят к внутренним перетечкам. |
| Подшипники скольжения (втулки) | Естественный износ от вращения вала, возможный задир при загрязнении масла или недостаточной смазке. |
| Набор уплотнений фланца | Компрессионная усадка, воздействие температурных циклов. Влияют на герметичность соединения с двигателем. |
Типичные ошибки при инженерном подборе
Во избежание преждевременного выхода из строя или несоответствия характеристикам системы, рекомендуем обратить внимание на следующие моменты:
- Игнорирование пикового давления. Подбор только по номинальному давлению (16 МПа) без учета пульсаций и гидроударов в системе, которые могут достигать 20 МПа.
- Несоответствие расхода. Выбор производительности насоса НШ 200Г3 4 без учета реального потребления гидроцилиндрами и моторами, ведущее к избыточному нагреву жидкости через предохранительный клапан.
- Пренебрежение фильтрацией. Подключение насоса к системе с несоответствующей или изношенной системой фильтров, что ускоряет абразивный износ шестерен и подшипников.
- Неверный тип рабочей среды. Использование жидкостей, не соответствующих рекомендациям по вязкости или химическому составу (например, водоэмульсионных смесей без согласования).
Информация по присоединению и совместимости
Насос НШ 200Г3 4 оборудуется фланцевым креплением типа 4, соответствующим международному профилю ISO 5210. Перед заказом необходимо сверить посадочные размеры и расположение крепежных отверстий с приводным фланцем силового агрегата (двигателя, редуктора). Электромонтаж вала насоса с валом привода должен осуществляться через упругую муфту для компенсации возможных misalignment. Правильное соосное соединение напрямую влияет на ресурс подшипниковых узлов.
|  |
| Детальный чертеж фланца для проверки совместимости с приводом. | Базовая принципиальная гидравлическая схема. |
Варианты заказа и модификации
Наиболее частые запросы на поставку насоса НШ 200Г3 4 связаны со следующими сценариями:
- Базовая поставка для ремонта. Насос НШ 200Г3 4 с полным комплектом крепежа и прокладок для прямой замены вышедшего из строя агрегата на экскаваторе или прессе.
- Поставка в составе гидростанции. Комплект, включающий насос НШ 200Г3 4, бак, фильтры, предохранительный клапан и теплообменник, для создания новой силовой установки.
- Заказ с адаптацией. Изделие с изготовленным переходным фланцем или специальным валом для замены импортного аналога (например, Denison, Bosch Rexroth) в рамках программы импортозамещения.
Поставки и гарантия от ГИДРАВЛИКА
Оборудование бренда ГИДРАВЛИК, включая насос НШ 200Г3 4, поставляется напрямую от производителя компанией ГИДРАВЛИКА. Мы гарантируем соответствие всех заявленных технических характеристик, что подтверждается протоколами заводских испытаний на стендах. На всю продукцию предоставляется расширенная гарантия 24 месяца.
Организуем оперативную доставку по всей территории России и стран СНГ собственным и партнерским транспортом. Отгрузка производится со складов в ключевых логистических центрах: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Для инженеров и технических специалистов доступна бесплатная консультация по подбору аналогов, интеграции в существующую систему и сервисному обслуживанию. Для оформления заказа или получения технических условий воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими менеджерами.
Доверьте надежность ваших гидросистем профессионалам – выбирайте насос НШ 200Г3 4 от ГИДРАВЛИК.
