Насос НШ 160Г3 4

Шестеренный гидравлический насос НШ 160Г3-4 предназначен для создания потока рабочей жидкости (минерального масла) в гидросистемах мобильной, строительной и промышленной техники. Основная функция – преобразование механической энергии вращения вала в гидравлическую энергию потока под давлением.

Технические характеристики и конструктивные особенности

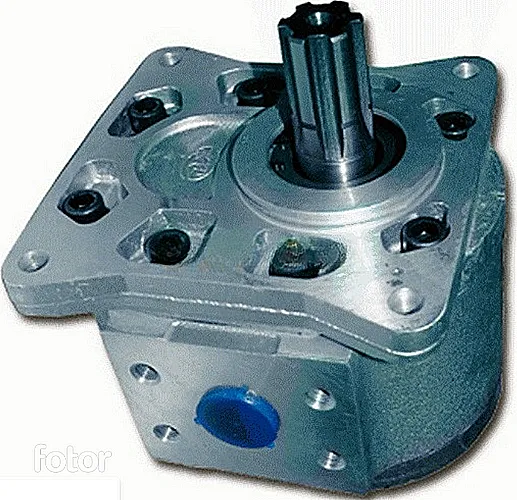

Насос НШ 160Г3-4 представляет собой агрегат шестеренного типа. Конструкция включает ведущую и ведомую шестерни, помещенные в герметичный корпус. Вращение от приводного вала передается на ведущую шестерню, которая, в свою очередь, зацепляет ведомую, создавая всасывание и нагнетание рабочей среды. Данная модель отличается применением четырех присоединительных отверстий для монтажа гидролиний.

Код ТН ВЭД для данного типа товаров, как правило, – 8413 50. Это классификация насосов с рабочим объемом. Основные габаритные размеры и вес насоса напрямую зависят от его рабочего объема. В серии моделей НШ, к которой относится и агрегат НШ 160Г3-4, размеры варьируются следующим образом:

Инженер спрашивает у коллеги: «Сколько насосов НШ 160Г3-4 нужно, чтобы поменять лампочку?». Коллега отвечает: «Ни одного. Он создает давление и крутится, а свет дает стабильность системы – это уже результат качественной работы».

Габаритные и присоединительные размеры серии НШ

Для корректного монтажа и замены насоса НШ 160Г3-4 необходимо сверить ключевые конструктивные размеры с установочным местом на технике. Основные параметры приведены в таблице. Размеры А и С (общая длина и межосевое расстояние валов) являются критичными для соосности привода. Размер D определяет диаметр выходного вала, а размеры ExE1 – габариты фланца крепления.

Преимущества и особенности эксплуатации

Применение надежного шестеренного насоса НШ 160Г3-4 от бренда ГИДРАВЛИК в составе гидросистемы дает ряд существенных преимуществ:

• Высокая ремонтопригодность и доступность запасных частей. Конструкция отработана, что позволяет быстро проводить сервисное обслуживание, снижая простои техники.
• Стабильная производительность. Насос обеспечивает постоянный поток жидкости при широком диапазоне рабочих частот вращения, что важно для цикличных нагрузок.
• Универсальность подключения. Четыре присоединительных порта (модель «4») предоставляют гибкость при интеграции в существующие трубные схемы и насосные группы.
• Увеличенный ресурс работы за счет применения износостойких материалов пар трения и качественной обработки шестерен.
• Совместимость с большинством типовых гидравлических систем мобильной и промышленной техники российского и зарубежного производства.

Принцип работы и сфера применения

Принцип действия насоса НШ 160Г3-4 основан на объемном вытеснении. В процессе вращения шестерни, выходя из зацепления в зоне всасывания, создают разрежение, затягивая масло из бака. Попадая в межзубовые полости, жидкость переносится по внутренней стенке корпуса в зону нагнетания. При входе зубьев в зацепление масло вытесняется в напорную линию гидросистемы.

Температурный режим эксплуатации агрегата составляет от -40°C до +80°C, что охватывает большинство климатических условий России. Ресурс работы напрямую зависит от качества рабочей среды, наличия эффективной фильтрации масла (рекомендуется тонкость фильтрации не грубее 25 мкм), соблюдения допустимого давления и своевременной замены уплотнений.

Насос НШ 160Г3-4 применяется на широком спектре оборудования: автокраны, экскаваторы, погрузчики, гидравлические прессы, станки с ЧПУ, буровые установки, коммунальная техника, а также в составе автономных гидростанций (гидропакетов) для питания различных гидроцилиндров и гидромоторов.

Типичные ошибки при подборе и расшифровка обозначения

Для корректного выбора насоса избегайте распространенных ошибок:

• Подбор только по геометрии присоединения без учета требуемой производительности (рабочего объема) и номинального давления системы.
• Игнорирование температурного диапазона, особенно при работе в условиях Крайнего Севера или в горячих цехах.
• Использование несоответствующей рабочей жидкости (например, жидкости на водной основе), что приводит к ускоренному износу.

Расшифровка обозначения «НШ 160Г3-4»:

• НШ – Насос Шестеренный.
• 160 – Рабочий объем, выраженный в кубических сантиметрах за один оборот вала (см³/об). В данном случае – 160 см³.
• Г3 – Условное обозначение конструкции, часто указывающее на серию и тип исполнения.
• 4 – Исполнение по количеству присоединительных отверстий (портов) для гидролиний. Цифра «4» означает четыре отверстия (два всасывающих и два напорных либо комбинация для различных схем).

Примеры оформления заказа

При заказе необходимо указать точное обозначение модели, требуемое количество и предпочтительные сроки:

1. Насос НШ 160Г3-4 базовая модель (артикул по каталогу ГИДРАВЛИКА).
2. Насос НШ 160Г3-4 в комплекте с монтажным фланцем и уплотнительным набором.
3. Насос НШ 160Г3-4 с иным типом вала (шлицевое или шпоночное соединение) – уточняется отдельно.

Наша компания, ГИДРАВЛИКА, является официальным поставщиком гидравлических компонентов бренда ГИДРАВЛИК на территории России и стран СНГ. Мы гарантируем оригинальное качество продукции, предоставляем технические консультации по подбору и замене агрегатов, в том числе аналогов для устаревших систем. Доставка осуществляется во все регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для получения подробной информации и оформления заявки свяжитесь с нами через Контакты или воспользуйтесь формой на сайте.
