Описание и назначение гидронасоса
Насос НШ 190Г3 4 – это шестеренный агрегат объемного типа, предназначенный для создания стабильного потока гидравлической жидкости в системах с высокими нагрузками. Основная функция данного устройства – обеспечение рабочего давления в гидроприводах мобильной и промышленной техники. Он выполняет ключевую роль в гидростанциях, преобразуя механическую энергию вращения вала в энергию потока масла.

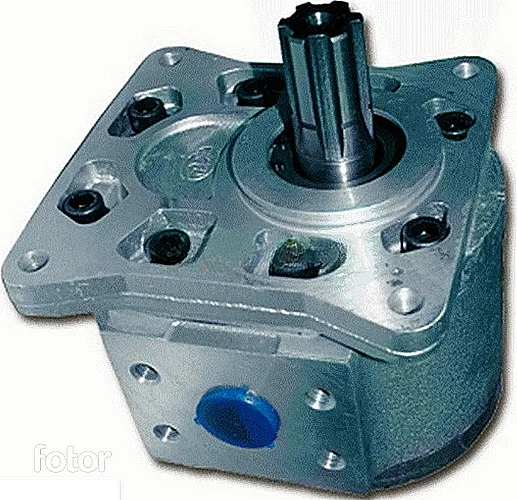

Изображение: Насос НШ 190Г3 4, внешний вид, тип фланца SAE.
Устройство отличается высокой надежностью, что критически важно для минимизации простоев дорогостоящего оборудования. Конструкция насоса НШ 190Г3 4 рассчитана на длительную работу в условиях переменных нагрузок и вибраций, характерных для строительной и сельскохозяйственной отраслей.
Инженер-гидравлик выбирает насос НШ 190Г3 4, потому что он работает тихо, но его результаты говорят громче любых слов.
Вес, габариты и классификационный код
Насос НШ 190Г3 4 имеет компактные размеры, что упрощает его интеграцию в существующие гидравлические схемы. Масса агрегата – 48,5 кг, что соответствует стандартам для оборудования данного класса производительности. Код ТН ВЭД для таможенного оформления: 8413.50.0000 (насосы объемного типа для жидкостей).
| Параметр | Значение |
|---|
| Длина (L) | 232.5 мм |
| Ширина (W) | 116.25 мм |
| Высота (H) | 185 мм |
| Масса | 48.5 кг |
Преимущества и особенности эксплуатации
Выбор насоса НШ 190Г3 4 обеспечивает ряд эксплуатационных преимуществ для сервисных и производственных компаний:
• Увеличение ресурса работы гидросистемы за счет стабильного давления и минимальной пульсации потока.
• Сокращение времени простоя техники благодаря высокой надежности и ремонтопригодности агрегата.
• Удобство монтажа и обслуживания за счет стандартных присоединительных размеров и доступности ремкомплектов.
• Совместимость с широким спектром типовых гидравлических масел, включая минеральные и синтетические.
• Способность работать в широком температурном диапазоне, что актуально для российских климатических условий.
Условное обозначение модели
Маркировка насоса НШ 190Г3 4 подчинена четкой логике, позволяющей техническому специалисту определить его ключевые параметры:
НШ – Насос Шестеренный.
190 – Рабочий объем, выраженный в кубических сантиметрах на один оборот (190 см³/об).
Г3 – Климатическое исполнение, адаптированное для работы при низких температурах.
4 – Условный диаметр присоединительных патрубков.
Ключевые технические характеристики
| Параметр | Значение |
|---|
| Рабочий объем | 190 см³/об |
| Номинальное рабочее давление | 16 МПа (160 бар) |
| Максимальное допустимое давление | 20 МПа (200 бар) |
| Номинальная частота вращения вала | 1500 об/мин |
| Теоретическая производительность (при 1500 об/мин) | 275 л/мин |
| Общий коэффициент полезного действия (КПД) | не менее 92% |
| Диапазон рабочих температур | -40°C … +80°C |
| Тип рабочей среды | Минеральные, полусинтетические и синтетические гидравлические масла |
| Рекомендуемая вязкость масла | 15–100 мм²/с |
Данные параметры делают насос НШ 190Г3 4 оптимальным решением для систем, требующих высокой подачи жидкости при значительном рабочем давлении.
Принцип работы в гидравлической системе
Насос НШ 190Г3 4 функционирует по классическому принципу внешнего зацепления шестерен. Вращение ведущей шестерни, передаваемое от двигателя через вал, приводит в движение ведомую шестерню. В зоне всасывания зубья, выходя из зацепления, создают разрежение, за счет которого рабочая жидкость поступает в полость корпуса. Масло переносится во впадинах между зубьями и стенками корпуса к зоне нагнетания, где зубья снова входят в зацепление, вытесняя жидкость в напорную магистраль.
Схематическое изображение внутренней работы насоса, показывающее поток жидкости.
Отличительной чертой данной модели является оптимизированная геометрия шестерен и распределительных элементов, что способствует снижению шума и кавитационных явлений. Стабильность потока, обеспечиваемая насосом НШ 190Г3 4, положительно влияет на работу всего гидропривода, включая клапаны и исполнительные механизмы.
Температурный режим и срок службы
Ресурс работы насоса НШ 190Г3 4 напрямую зависит от соблюдения регламентированных условий эксплуатации. Агрегат рассчитан на продолжительную работу в диапазоне от -40°C до +80°C. Для низкотемпературного пуска рекомендовано использование масел соответствующего класса вязкости.
На ресурс существенно влияют следующие факторы:
• Качество и чистота рабочей жидкости. Обязательна установка фильтров тонкой очистки в линии всасывания и давления.
• Соблюдение номинальных значений давления. Работа на предельных режимах сокращает межсервисный интервал.
• Регулярность технического обслуживания, включая контроль состояния уплотнений и подшипниковых узлов.
При корректной эксплуатации и своевременной замене масла и фильтров, ресурс насоса НШ 190Г3 4 может достигать 10 000 моточасов.
Области применения и совместимое оборудование
Данный шестеренный насос нашел широкое применение в различных отраслях благодаря своей универсальности и надежности. Он используется в качестве силового агрегата в гидростанциях и насосных группах.
Типичное оборудование для установки:
• Сельскохозяйственная техника: тракторы «Кировец», комбайны, пресс-подборщики.
• Дорожно-строительная и коммунальная техника: автогрейдеры, экскаваторы-погрузчики, фронтальные погрузчики.
• Промышленные гидравлические системы: прессовое оборудование, станки, испытательные стенды.
• Лесозаготовительные машины и другая спецтехника.
Использование насоса НШ 190Г3 4 обеспечивает стабильную работу гидроцилиндров, гидромоторов и другого навесного оборудования.
Габаритные и присоединительные размеры
Технический чертеж насоса НШ 190Г3 4 для проверки совместимости при замене.
Для осуществления монтажа или замены необходимо сверить следующие ключевые размеры:
• Тип фланца присоединения: SAE 2.
• Диаметр проходного сечения входного и выходного патрубков: 32 мм.
• Расположение и диаметр монтажных отверстий на фланце.
• Размеры плиты или адаптера для крепления к двигателю или раме.
Совпадение этих параметров с заменяемым агрегатом гарантирует беспроблемную установку насоса НШ 190Г3 4 без доработок.
Состав ремкомплекта и часто заменяемые элементы
Своевременное обслуживание с использованием оригинальных запасных частей – залог долговечности агрегата. Чаще всего в процессе эксплуатации требуют замены следующие компоненты:
| Наименование запчасти | Типичная причина износа |
|---|
| Уплотнительные манжеты вала (сальники) | Естественное старение резины, абразивный износ, высокие температуры. |
| Уплотнения распределительных дисков | Повышенный износ при работе на загрязненном масле или при кавитации. |
| Подшипниковые узлы | Длительная работа под высокой радиальной нагрузкой, недостаточная смазка. |
| Ведущая и ведомая шестерни | Абразивный износ при плохой фильтрации масла, усталостные явления. |
Рекомендуется иметь на складе ремкомплект для оперативного восстановления работоспособности насоса НШ 190Г3 4.
Типичные ошибки при подборе насоса
Чтобы избежать проблем с эксплуатацией, при выборе насосного агрегата следует обратить внимание на следующие моменты:
1. Подбор исключительно по присоединительным размерам без учета требуемой производительности (л/мин) и рабочего давления (МПа).
2. Игнорирование температурного диапазона применения, особенно при работе в северных регионах.
3. Несоответствие типа рабочей среды. Например, использование жидкостей, несовместимых с материалами уплотнений.
4. Неучет частоты вращения приводного вала, которая должна соответствовать номинальной для насоса НШ 190Г3 4.
5. Установка без должной фильтрации масла, что ведет к ускоренному абразивному износу рабочих пар.
Примеры вариантов заказа
Для упрощения процесса заказа рассмотрим несколько типовых сценариев:
1. Замена на аналог: Указать артикул заменяемого насоса или прислать его фото/чертеж. Наши специалисты подберут насос НШ 190Г3 4 или точный аналог.
2. Комплектация новой гидростанции: Заказ базового насоса НШ 190Г3 4 с фланцем SAE. Дополнительно можно укомплектовать его фильтрами, предохранительным клапаном и гидробаком.
3. Партийная поставка для сервисного центра: Заказ нескольких единиц насоса НШ 190Г3 4 с ремкомплектами для обеспечения запаса на складе.
Для консультации и оформления заказа свяжитесь с нами через сайт или по телефону.
Официальный поставщик, доставка и сервис
Оборудование бренда «ГИДРАВЛИК», включая надежный насос НШ 190Г3 4, поставляется на российский рынок компанией «ГИДРАВЛИКА». Мы осуществляем прямые поставки с завода-изготовителя, что гарантирует оригинальное качество и доступные цены.
Доставка организуется во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь и Казахстан. Сроки поставки зависят от удаленности региона и наличия на складе в Санкт-Петербурге.
Наши инженеры готовы предоставить бесплатную техническую консультацию по подбору насоса НШ 190Г3 4 для вашей конкретной задачи, а также помощь в подборе аналогов для устаревшего оборудования. Обращайтесь через форму на сайте для оперативной связи.
