Описание и назначение насоса

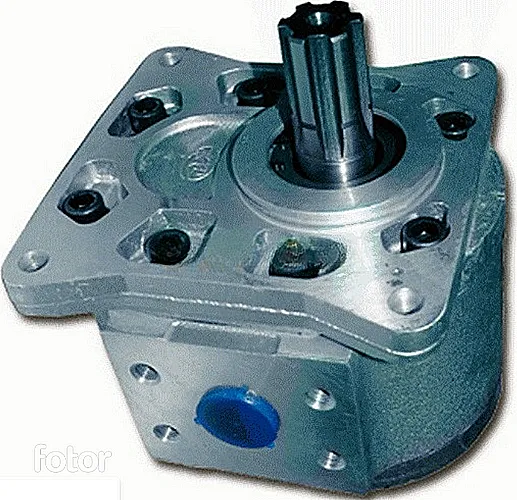

Насос НШ 170Г3 4 представляет собой шестеренный гидравлический агрегат объемного типа, основная функция которого заключается в создании стабильного потока рабочей жидкости в системах промышленного и мобильного оборудования. Данный насос НШ 170Г3 4 предназначен для оснащения гидросистем с высокими требованиями к производительности и надежности, таких как привод гидроцилиндров, поворотных механизмов и различного навесного оборудования. Его конструкция обеспечивает эффективную работу в составе гидростанций и насосных групп.
Одной из ключевых эксплуатационных особенностей насоса НШ 170Г3 4 является высокая устойчивость к неидеальному качеству рабочей среды. Благодаря продуманной конструкции зубчатой пары и усиленным опорам валов, агрегат демонстрирует стабильную производительность даже при использовании гидравлических масел с повышенным содержанием механических примесей, что критически важно для работы в условиях открытых карьеров, строительных площадок или пыльных цехов. Это делает насос НШ 170Г3 4 предпочтительным выбором для сервисных компаний, обслуживающих спецтехнику.
Условное обозначение и технические параметры
Маркировка насоса НШ 170Г3 4 имеет четкую техническую логику. Каждый символ в обозначении указывает на конкретный параметр изделия:
- НШ – Насос Шестеренный, тип конструкции.
- 170 – Номинальный рабочий объем, равный 170 кубическим сантиметрам за один оборот вала (см³/об). Это ключевой параметр, определяющий производительность агрегата.
- Г – Исполнение с герметичным корпусом, обеспечивающее защиту от внешних загрязнений.
- 3 – Модификация конструкции, третья по счету в линейке.
- 4 – Код, определяющий тип и размеры присоединительного фланца для подключения к гидросистеме.
Код ТН ВЭД для таможенного оформления: 8413.60.000.
Габаритные размеры и масса
Для корректного монтажа и проверки совместимости с существующим оборудованием необходимо учитывать присоединительные и габаритные размеры насоса НШ 170Г3 4. Ниже приведены ключевые монтажные параметры.
| Параметр габарита | Значение, мм |
|---|
| Размер А (общая длина корпуса) | 225.5 |
| Размер С (межосевое расстояние) | 112.75 |
| Размер D (диаметр вала) | 60 |
| Размер фланца E x E1 | 78 x 78 |
Масса агрегата в стандартной комплектации варьируется от 58 до 62 кг, в зависимости от года выпуска и конкретных материалов изготовления.
Технические характеристики
| Параметр | Значение для НШ 170Г3 4 |
|---|
| Номинальный рабочий объем | 170 см³/об |
| Номинальное рабочее давление | 16 МПа (160 бар) |
| Максимально допустимое давление | 20 МПа (200 бар) |
| Номинальная частота вращения вала | 1500 об/мин |
| Максимальная частота вращения | 2500 об/мин |
| Объемный КПД при номинальных параметрах | не менее 92% |
| Тип рабочей среды | Минеральные гидравлические масла (ISO VG 32, 46, 68) |
Инженер спрашивает у шестеренного насоса: "Как ты справляешься со стрессом?" Насос НШ 170Г3 4 отвечает: "У меня всегда есть внутренний резерв по давлению!"
Принцип работы в гидросистеме
Функционирование насоса НШ 170Г3 4 основано на классическом принципе вытеснения жидкости вращающимися шестернями. Ведущая шестерня, соединенная с валом от двигателя, входит в зацепление с ведомой. При их вращении в зоне всасывания создается разрежение, благодаря чему рабочая жидкость (масло) поступает из гидробака через всасывающий патрубок. Захваченная зубьями жидкость перемещается по периферии корпуса в зону нагнетания, где выталкивается в напорную магистраль системы. Конструктивной особенностью данной модели являются компенсационные канавки, которые сглаживают пульсации потока, обеспечивая более стабильную производительность и снижая шумность работы.
Преимущества и особенности эксплуатации
Выбор насоса НШ 170Г3 4 для комплектации или ремонта гидросистемы дает пользователю ряд существенных эксплуатационных выгод:
- Высокая надежность и увеличенный ресурс работы. Использование легированных сталей для шестерен и валов, а также усиленных подшипниковых опор, позволяет агрегату длительно работать в условиях высоких механических нагрузок.
- Устойчивость к загрязнению рабочей среды. Конструкция менее чувствительна к наличию мелких механических примесей в масле по сравнению с аксиально-поршневыми насосами, что снижает требования к тонкости фильтрации и уменьшает риск внезапного выхода из строя.
- Простота обслуживания и ремонтопригодность. Модульная конструкция и широкое распространение модели на рынке обеспечивают доступность запчастей и ремкомплектов, что минимизирует время простоев оборудования.
- Широкий температурный диапазон работы. Возможность запуска и работы при отрицательных температурах расширяет область применения на технику, эксплуатируемую в открытых условиях.
- Унификация присоединительных размеров. Стандартизированный фланец облегчает замену вышедшего из строя насоса или модернизацию гидросистемы без серьезных конструктивных переделок.
Температурный режим и ресурс работы
Эксплуатация насоса НШ 170Г3 4 разрешена в широком диапазоне температур окружающей среды и рабочей жидкости: от -40°C до +80°C. Для обеспечения максимального срока службы рекомендуется, чтобы температура масла в системе находилась в оптимальном диапазоне +20°C...+60°C. Агрегат рассчитан на работу в режиме продолжительной непрерывной нагрузки. При соблюдении требований к качеству рабочей жидкости, своевременной замене фильтров (рекомендуемая тонкость фильтрации — 25 мкм) и отсутствии работы на предельном давлении, ресурс насоса НШ 170Г3 4 до первого капитального ремонта может превышать 10 000 моточасов. Гарантийный срок, предоставляемый производителем, составляет 24 месяца.
Область применения и типовое оборудование
Данная модель шестеренного насоса находит применение в различных отраслях благодаря своей мощности и надежности. Насос НШ 170Г3 4 часто используется в качестве силового агрегата в составе гидросистем следующей техники:
- Строительно-дорожная и коммунальная техника: экскаваторы-погрузчики, бульдозеры, асфальтоукладчики, автогрейдеры.
- Лесозаготовительное оборудование: харвестеры, форвардеры, гидроманипуляторы для погрузки леса.
- Сельскохозяйственные машины: зерноуборочные и кормоуборочные комбайны, тракторы класса 5-6 с объемными гидросистемами.
- Карьерная и горнодобывающая техника: отдельные модели карьерных самосвалов, буровые установки.
- Промышленное оборудование: прессовое оборудование, станки с гидроприводом, дробильные установки, гидравлические испытательные стенды.
Таким образом, насос НШ 170Г3 4 является универсальным решением для систем, требующих высокой производительности при относительно невысоком рабочем давлении.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности агрегата рекомендуется своевременная замена изнашивающихся элементов. Типовой ремкомплект для насоса НШ 170Г3 4 включает следующие позиции:
| Наименование запчасти | Материал | Причина износа |
|---|
| Комплект уплотнений (манжеты, сальники) | Резина NBR/FPM | Старение резины, высокие температуры, несовместимость с рабочей средой. |
| Подшипники скольжения (втулки) валов | Бронза/биметалл | Естественный абразивный износ, недостаточная смазка или загрязнение масла. |
| Упорные шайбы | Сталь с антифрикционным покрытием | Износ от бокового давления шестерен. |
| Сальник ведущего вала | Резина с армированием | Постоянное вращение, воздействие внешней среды. |
Шестерни и корпус обладают высоким ресурсом и редко выходят из строя при правильной эксплуатации и фильтрации масла.
Типичные ошибки при подборе насоса
При выборе насоса для замены или проектирования системы следует избегать следующих распространенных ошибок:
- Ориентация только на присоединительные размеры без учета требуемых параметров производительности (рабочего объема) и номинального давления системы.
- Игнорирование типа рабочей среды. Использование жидкостей, не соответствующих рекомендациям (например, некоторых типов эмульсий или огнестойких жидкостей), может привести к быстрому разрушению уплотнений.
- Неучет температурного диапазона эксплуатации, особенно для техники, работающей в условиях Крайнего Севера или в жарком климате.
- Подключение насоса без проверки совместимости с существующей системой фильтрации масла. Недостаточная тонкость очистки ускоряет износ пар трения.
Примеры заказа и поставки
Компания ГИДРАВЛИКА, как официальный поставщик бренда ГИДРАВЛИК, регулярно осуществляет поставки насосов НШ 170Г3 4 по всей территории России и в страны СНГ. Примеры типовых заказов:
- Для сервисного центра спецтехники в Москве: партия из 10 единиц для ремонта гидросистем экскаваторов-погрузчиков.
- Для предприятия лесной промышленности в Архангельске: поставка 25 насосов в составе узлов для капитального ремонта харвестеров.
- Для завода-изготовителя сельхозтехники в Ростове-на-Дону: регулярный контракт на поставку 50 агрегатов ежеквартально для комплектации новой техники.
Каждое изделие сопровождается полным пакетом технической документации (паспорт, руководство по монтажу и эксплуатации).
Где купить и условия доставки
Приобрести оригинальный насос НШ 170Г3 4 можно напрямую у производителя — компании ГИДРАВЛИК, через официального поставщика ГИДРАВЛИКА. Мы обеспечиваем:
- Поставки с собственного склада в Екатеринбурге, использованием качественных материалов (металлопрокат ВМЗ, ММК).
- Строгий выходной контроль и 100% испытание каждого насоса под нагрузкой.
- Оперативную доставку в любой регион России и страны СНГ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Минск, Алматы, Бишкек и др.) в сжатые сроки, часто в течение 72 часов.
- Профессиональную техническую консультацию по подбору, монтажу и обслуживанию гидравлического оборудования.
- Возможность подбора функционального аналога под параметры вашей конкретной системы.
Для оформления заказа, получения актуальной цены и консультации инженера оставьте заявку на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты. Надежная гидравлика от ГИДРАВЛИК — основа бесперебойной работы вашего оборудования.
