Описание и назначение изделия
Насос НШ 63Г3 4 – это шестеренный гидравлический насос, предназначенный для создания потока рабочей жидкости в стационарных и мобильных гидравлических системах. Изделие служит источником давления и расхода для привода гидродвигателей, цилиндров и другого силового оборудования в составе гидростанций и насосных групп.

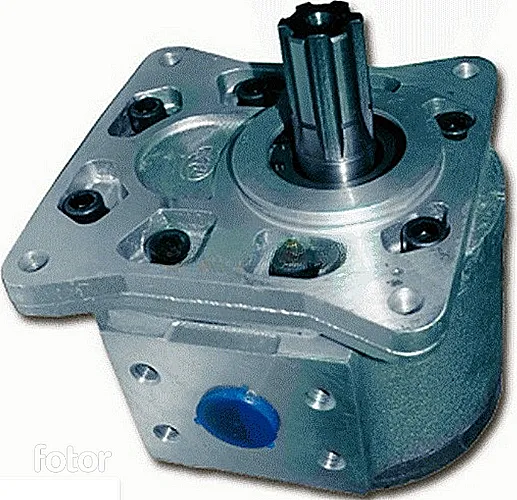

Внешний вид насоса НШ 63Г3 4 с фланцевым креплением и патрубками.
Основная функция насоса НШ 63Г3 – преобразование механической энергии вращения вала в гидравлическую энергию потока масла. Модель широко используется в различных отраслях промышленности благодаря надежной конструкции и адаптивности к разным условиям эксплуатации.

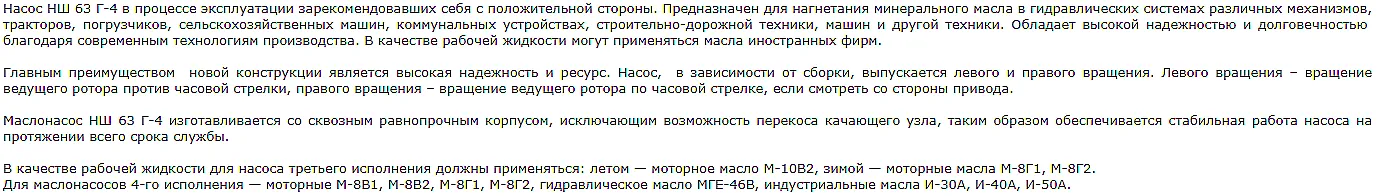

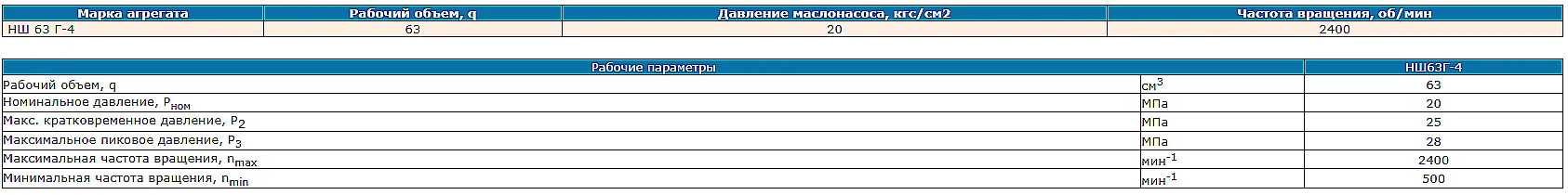

Основные технические характеристики и параметры
Ключевые показатели насоса НШ 63Г3 4 определяют область его применения и возможности интеграции в существующие системы. При выборе модели инженеру необходимо учитывать не только рабочий объем, но и присоединительные размеры, а также требования к установочным местам.
| Параметр | Значение / Описание |
|---|
| Тип рабочей среды | Минеральные и синтетические гидравлические масла по ГОСТ, вязкостью 10–75 сСт |
| Рабочее давление, номинальное | До 16 МПа (160 бар) |
| Диапазон температур эксплуатации | от -40°C до +80°C |
| Тип присоединения вала | Шлицевой вал стандартного исполнения |
| Масса (приблизительная, зависит от объема) | От 12 до 25 кг |
| Код ТН ВЭД | 8413 60 900 0 – Гидравлические силовые насосы |
Производительность насоса НШ 63Г3 4 является переменной величиной, напрямую зависящей от его рабочего объема и частоты вращения вала. Расчетный расход определяется по формуле: Q = (V * n * ηv) / 1000, где V – рабочий объем в см³/об, n – частота вращения в об/мин, ηv – объемный КПД.
Преимущества и особенности эксплуатации
Выбор насоса НШ 63Г3 4 для модернизации или ремонта гидросистемы обеспечивает ряд эксплуатационных преимуществ, направленных на повышение надежности и снижение общих затрат.
- Увеличение ресурса работы гидросистемы: Высокое качество изготовления шестерен и корпуса, а также эффективная система внутреннего подвода масла снижают износ и повышают общий срок службы насоса.
- Снижение риска простоев оборудования: Совместимость с широким спектром отечественных и импортных гидравлических масел, а также устойчивость к типичным загрязнениям в контурах фильтрации обеспечивает стабильную работу.
- Удобство монтажа и обслуживания: Унифицированные присоединительные размеры и несколько вариантов фланцевого исполнения (по коду объема) упрощают замену и интеграцию в существующую насосную группу.
- Стабильность давления на выходе: Конструкция обеспечивает низкий уровень пульсаций давления, что положительно сказывается на работе точных гидравлических приводов и увеличивает ресурс уплотнений.
- Совместимость с типовыми гидросистемами: Насос серии НШ 63Г3 является логичным аналогом для многих систем, используемых в станкостроении, прессовом и строительном оборудовании.
Инженер вызывает сервисную службу: «У меня насос НШ 63Г3 гудит, как на лесоповале!» Специалист отвечает: «А вы масло залили?» Инженер: «Хм… Сейчас проверю этот ключевой параметр рабочей среды».
Габаритные и присоединительные размеры
Для корректной установки насоса НШ 63Г3 4 в гидростанцию или на привод необходимо точно знать его монтажные размеры. Ниже приведена таблица с основными габаритами в зависимости от кода рабочего объема.
Схематический чертеж насоса с размерами для проверки совместимости с приводом и рамой.
| Код объема | А, мм (длина) | С, мм (высота) | D, мм (диаметр вала) | ExE1, мм (фланец) | Примерная масса, кг |
|---|
| 63 | 147 | 73.65 | 32 | 42.88x77.77 | 12–14 |
| 71 | 149.5 | 75.1 | 13–15 |
| 80 | 153 | 76.65 | 14–16 |
| 90 | 156.5 | 78.4 | 15–17 |
| 100 | 180 | 90 | 40 | 78x78 | 17–19 |
| 112 | 184.5 | 92.25 | 18–20 |
| 125 | 189 | 94.5 | 19–21 |
| 140 | 194.5 | 97.25 | 20–22 |
| 150 | 218 | 109 | 60 | 22–24 |
| 160 | 221.5 | 110.75 | 22–24 |
| 170 | 225.5 | 112.75 | 23–25 |
| 180 | 229 | 114.5 | 23–25 |
| 190 | 232.5 | 116.25 | 24–26 |
| 200 | 236 | 118 | 24–26 |
Перед заказом насоса НШ 63Г3 4 необходимо замерить посадочное место на приводном двигателе или редукторе, сверить диаметр и тип шлицев вала, а также расстояние между крепежными отверстиями фланца (размер ExE1). Это позволит избежать ошибок и дополнительных работ по адаптации.
Принцип работы в составе гидросистемы
Устройство функционирует по принципу объемного вытеснения. Вращение ведущей шестерни, передаваемое от вала привода (электродвигателя, ДВС), приводит в движение ведомую шестерню, находящуюся в зацеплении. Зубья шестерен, отходя от зацепления в зоне всасывания, создают разрежение, за счет чего рабочая среда (масло) поступает из гидробака через всасывающий патрубок в полость всасывания. Далее жидкость переносится во впадинах между зубьями по стенкам корпуса в зону нагнетания, где зубья входят в зацепление и вытесняют масло в напорную магистраль системы.
Направление потока в конкретной модели гидронасоса НШ 63Г3 определяется его конструктивным исполнением. Всасывающий и напорный патрубки жестко заданы, поэтому при монтаже важно соблюдать ориентацию насоса согласно схеме трубной обвязки. Внутренние уплотнения и зазоры рассчитаны на работу в широком диапазоне вязкости, что делает данный насос универсальным решением для многих задач.
Температурный режим, ресурс и факторы влияния на срок службы
Насос НШ 63Г3 4 рассчитан на продолжительную работу в диапазоне температур рабочей среды от -40°C до +80°C. Допускается кратковременное превышение верхнего предела, но это сокращает межсервисный интервал. Режимы работы: длительная непрерывная нагрузка, циклическая работа с частыми пусками/остановами.
На общий ресурс работы насоса в первую очередь влияет качество применяемого масла и состояние системы фильтрации. Рекомендуется использовать масла с индексом вязкости не ниже 95 и классом чистоты по ISO 4406 не хуже 20/18/15. Частота замены масла и фильтров должна соответствовать регламенту обслуживания основной гидросистемы. Значительное влияние также оказывает соблюдение допустимого рабочего давления: его систематическое превышение ведет к ускоренному износу подшипников и уплотнений, росту внутренних утечек и падению производительности.
Типичные ошибки при подборе насоса НШ 63Г3 4
- Выбор только по типу и резьбе патрубка без учета требуемого рабочего давления и расхода системы.
- Пренебрежение температурным диапазоном эксплуатации, особенно актуально для техники, работающей на открытом воздухе в зимний период.
- Несоответствие типа рабочей среды: попытка использовать насос, рассчитанный на масло, с другими жидкостями (например, водомасляными эмульсиями) без проверки совместимости материалов уплотнений.
- Игнорирование класса чистоты гидравлической системы, что приводит к абразивному износу шестерен и заклиниванию.
Сфера применения и типовое оборудование
Насосы серии НШ 63Г3 находят применение в различных отраслях благодаря своей надежности и адаптивности. Основные сферы использования:
- Металлообработка: Гидроприводы станков (токарных, фрезерных, шлифовальных), прессовое оборудование, ножницы, гильотины.
- Строительная и дорожная техника: Экскаваторы, бульдозеры, автокраны, погрузчики, грейдеры, асфальтоукладчики.
- Сельхозтехника: Комбайны, тракторы, пресс-подборщики, разбрасыватели удобрений.
- Промышленные гидростанции (ГС): Стационарные и передвижные насосные агрегаты для испытательных стендов, производственных линий, прессов.
- Спецтехника: Машины для коммунального хозяйства, лесозаготовительные комплексы, подъемные платформы.
Пример установки насоса НШ 63Г3 4 на привод двигателя в составе промышленной гидростанции.
Принципиальная схема включения насоса в гидравлический контур с указанием патрубков.
Состав ремонтного комплекта и часто заменяемые запчасти
Для проведения технического обслуживания и восстановления работоспособности насоса НШ 63Г3 4 используются ремонтные комплекты. Чаще всего выходят из строя следующие узлы и детали:
| Наименование запчасти / узла | Типичная причина износа | Признаки необходимости замены |
|---|
| Уплотнительные манжеты вала (сальники) | Высокая температура, абразивный износ, неподходящее масло, потеря эластичности на морозе. | Наружная течь масла по валу, подтекание в зоне сальника. |
| Кольца уплотнительные (O-rings) фланцев и крышек | Эксплуатационная усталость материала, превышение давления, неправильный монтаж. | Течь в местах разъемов корпуса. |
| Ведущая и ведомая шестерни (пара) | Работа на загрязненном масле (отсутствие фильтрации), кавитация на всасывании, постоянные перегрузки. | Падение производительности, характерный металлический шум, увеличение зазоров. |
| Подшипники качения | Радиальные и осевые нагрузки, недостаточная смазка, попадание абразива. | Посторонний гул или вибрация при работе, нагрев корпуса в зоне подшипников. |
| Корпус (гильза) насоса | Износ от трения шестерен, задиры из-за перегрева или загрязнений. | Сильное падение давления и КПД, внутренние утечки, которые не устраняются заменой шестерен. |
Рекомендуется приобретать ремкомплекты и запчасти, совместимые с конкретной модификацией насоса НШ 63Г3, так как размеры и материалы могут незначительно отличаться в зависимости от производителя и года выпуска.
Расшифровка условного обозначения насоса НШ 63Г3 4
Маркировка изделия несет информацию о его ключевых параметрах, что облегчает подбор аналога. Рассмотрим структуру обозначения:
- НШ – Насос Шестеренный. Указывает на тип и принцип действия гидромашины.
- 63 – Цифровой код рабочего объема. У данной модели 63 соответствует объему в см³/об (кубических сантиметров на один оборот вала). В серии представлены модели с кодами от 63 до 200.
- Г3 – Исполнение по типу присоединения, материалу и конструктивным особенностям. «Г» часто указывает на фланцевое крепление, «3» – на конкретное серийное исполнение или модификацию.
- 4 – Вероятно, обозначает направление вращения вала (правое или левое) либо вариант сборки выходных патрубков. Требует уточнения при заказе, так как влияет на монтаж в систему.
Примеры оформления заказа
Для корректного заказа необходимо указать полное обозначение и уточнить ключевые параметры. Приведем несколько вариантов:
- Базовая поставка: Насос НШ 63Г3 4, код объема 100, направление вращения вала – правое (со стороны вала). Стандартное исполнение для замены вышедшего из строя агрегата.
- Модель с другим объемом: Насос НШ 140Г3 4. Выбирается, если требуется увеличить или снизить производительность гидросистемы при сохранении типа присоединения и габаритов установки.
- Комплект с иным типом фланца: Для интеграции в импортное оборудование может потребоваться уточнение чертежа фланца (размер ExE1) или типа шлицевого соединения вала.
Поставка, консультация и подбор аналога
Бренд ГИДРАВЛИК поставляет широкий спектр гидравлических компонентов, включая надежные насосы серии НШ 63Г3, через компанию ГИДРАВЛИКА. Мы обеспечиваем доставку оборудования по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также другие города и регионы.
Наши специалисты готовы предоставить подробную техническую консультацию по подбору насоса НШ 63Г3 4 под параметры вашей системы, помочь в поиске функционального аналога для импортного оборудования и согласовать сроки поставки. Для получения коммерческого предложения или консультации свяжитесь с нами через раздел Контакты или воспользуйтесь формой обратной связи на сайте.
