Фильтроэлемент Реготмас 631-1-06 представляет собой сменный картридж, предназначенный для напорных фильтров серии 4ФГМ32-25. Основная функция – глубокая очистка рабочей жидкости в гидравлических системах стационарного и мобильного оборудования от механических примесей. Использование качественного фильтроэлемента является ключевым условием для поддержания стабильного давления, повышения ресурса работы гидронасосов и клапанных групп.
Описание и назначение фильтроэлемента
Фильтроэлемент Реготмас 631-1-06 – это расходный компонент фильтрационной системы, обеспечивающий требуемую тонкость фильтрации. Он устанавливается в напорную линию гидросистем для защиты чувствительных компонентов от загрязнений, которые могут привести к преждевременному износу и отказам. Данная модель относится к серии «631» и имеет сквозное исполнение, что определяет направление потока рабочей среды.
Габариты, вес и код ТН ВЭД
Основные параметры фильтроэлемента 631-1-06 стандартизированы и обеспечивают взаимозаменяемость с оригинальными изделиями. Средний вес элемента составляет примерно 0.5 кг. Для таможенного оформления используется Код ТН ВЭД 8421 99 000 0 – части фильтров или аппаратов для очистки жидкостей.
Таблица габаритных размеров
| Наименование параметра |
Значение, мм |
| Наружный диаметр (D) |
95 |
| Внутренний диаметр (d) |
43 |
| Высота (H) |
200 |
Приходит новый фильтроэлемент Реготмас на склад и спрашивает: «А где тут фильтры 4ФГМ32-25? Мне сказали, что у нас тут общее давление!».
Технические характеристики фильтроэлемента Реготмас 631-1-06
Ключевые параметры, определяющие область применения и эффективность работы элемента в составе гидростанции.
| Характеристика |
Значение |
| Рабочее давление в системе |
До 32 МПа (320 бар) |
| Диапазон температур рабочей среды |
от -30°C до +80°C |
| Тип рабочей среды (масло) |
Минеральные, синтетические, водно-гликолевые гидравлические жидкости |
| Тонкость фильтрации (номинальная) |
25 мкм |
| Тип исполнения (проход потока) |
Сквозной |
| Материал фильтрующего элемента |
Специальная фильтровальная бумага с пропиткой |

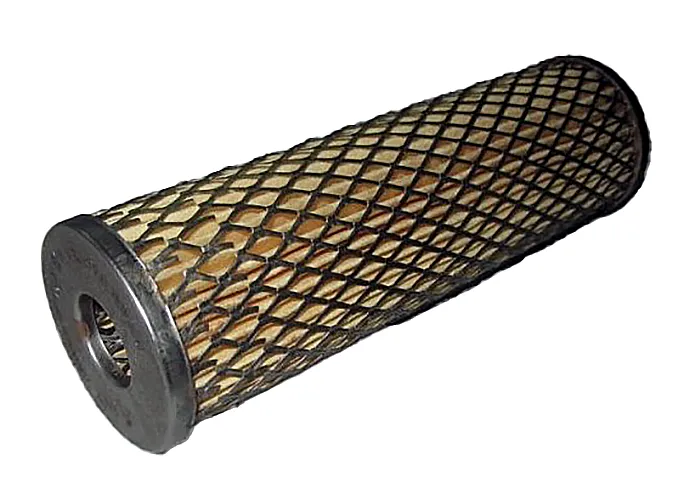

Внешний вид фильтроэлемента Реготмас 631-1-06. Сквозной тип с металлическими крышками.
Преимущества и особенности эксплуатации
- Снижение эксплуатационных рисков: Регулярная замена фильтроэлемента минимизирует риск поломок насосов, клапанов и гидроцилиндров из-за абразивного износа, сокращая время и затраты на ремонт.
- Соответствие параметрам фильтра: Элемент 631-1-06 разработан специально для напорных фильтров 4ФГМ32-25, что гарантирует герметичность посадки и корректную работу перепускного клапана.
- Совместимость с распространёнными маслами: Фильтровальный материал устойчив к стандартным гидравлическим маслам, включая отечественные марки, такие как ИГП, ВМГЗ, и импортные аналоговые жидкости.
- Простота замены: Конструкция позволяет производить быструю замену элемента во время планового технического обслуживания без потребности в специальном инструменте.
- Поддержание стабильного давления: Эффективная фильтрация предотвращает засорение дросселирующих отверстий и каналов, обеспечивая стабильность рабочего давления в контурах управления.
Принцип работы в составе гидросистемы
Рабочая жидкость под давлением, создаваемым насосной группой, поступает в корпус фильтра 4ФГМ32-25. Поток направляется на наружную поверхность фильтроэлемента Реготмас 631-1-06. Проходя через фильтровальный материал, масло очищается от твердых частиц размером свыше 25 микрон. Очищенная жидкость проходит внутрь картриджа (сквозной канал) и далее направляется в напорную магистраль гидросистемы. При сильном загрязнении элемента, когда перепад давления на нем превышает установленное значение, срабатывает встроенный перепускной клапан фильтра, предотвращая «голодание» системы.
Температурный режим и ресурс работы
Рекомендуемый диапазон температур рабочей жидкости составляет от -30°C до +80°C. Ресурс фильтроэлемента не является нормированной величиной и напрямую зависит от степени загрязнения масла в системе. Факторы, сокращающие срок службы: высокий уровень исходного загрязнения масла, отсутствие предварительной фильтрации, работа в условиях повышенной запылённости, попадание воды в рабочую среду. Для продления ресурса гидравлического оборудования в целом рекомендуется проводить периодический анализ состояния масла и замену фильтроэлементов по достижении перепада давления, указанного в инструкции к фильтру.
Область применения и типовое оборудование
Фильтроэлемент Реготмас 631-1-06 применяется в гидравлических системах, где требуется высокая надежность и чистота рабочей жидкости.
- Металлообрабатывающее оборудование: Гидроприводы станков с ЧПУ, координатно-пробивные прессы, гильотинные ножницы, вальцовочные станки.
- Прессовое оборудование: Гидравлические прессы для штамповки, литья пластмасс под давлением (ТПА), пакетировочные прессы.
- Строительная и дорожная техника: Гидравлические системы экскаваторов, бульдозеров, автокранов, асфальтоукладчиков.
- Промышленные гидростанции: Стационарные и передвижные насосные агрегаты, используемые в различных технологических процессах.
Состав ремкомплекта и часто заменяемые части
Фильтроэлемент поставляется как единое целое и ремонту не подлежит. В процессе эксплуатации изнашивается исключительно фильтровальная перегородка. В самой фильтрующей голове 4ФГМ32-25 могут потребовать замены уплотнительные элементы (кольца, манжеты), которые входят в ремонтные комплекты для корпуса фильтра.
Типичные ошибки при подборе фильтроэлемента
- Несоответствие типоразмера: Попытка установить элемент другой серии (например, 630 вместо 631), что приведет к нарушению герметичности и байпасу неочищенного масла.
- Игнорирование тонкости фильтрации: Использование элемента с неверной номинальной тонкостью (например, 40 мкм вместо требуемых 25 мкм) может не обеспечить необходимую чистоту масла для высокоточных клапанов.
- Неучёт типа исполнения: Установка глухого элемента (серии 630) вместо сквозного (серии 631) или наоборот блокирует поток жидкости или меняет его схему, что выводит фильтр из строя.
- Пренебрежение рекомендуемой рабочей средой: Применение элемента с материалом, несовместимым с водно-гликолевыми смесями, если таковые используются в системе.
Расшифровка условного обозначения
Индекс «631-1-06» имеет следующую структуру:
- 631 – серия фильтроэлемента (сквозной тип, наружный диаметр ~95 мм, высота ~200 мм).
- 1 – условное обозначение материала или поколения фильтровальной перегородки.
- 06 – код тонкости фильтрации. В данном случае «06» соответствует номинальной тонкости 25 мкм.
Габаритные и присоединительные размеры
Для проверки совместимости необходимо сравнить три ключевых размера фильтроэлемента 631-1-06 с посадочным местом в старом фильтре или в технической документации на фильтр 4ФГМ32-25: наружный диаметр (95 мм), внутренний диаметр (43 мм) и общую высоту (200 мм). Несоответствие любого из параметров делает установку невозможной или некорректной.
Примеры оформления заказа
При заказе необходимо точно указывать полное обозначение:
- Базовая модель для стандартных условий: Фильтроэлемент Реготмас 631-1-06.
- Для систем с повышенными требованиями к чистоте: Фильтроэлемент Реготмас 631-1-19 (тонкость 10 мкм).
- Для менее критичных систем по чистоте: Фильтроэлемент Реготмас 631-1-04 (тонкость 40 мкм).
Доставка и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем доставку фильтроэлемента Реготмас 631-1-06 по всей территории России и в страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Наши специалисты готовы оказать консультацию по подбору аналога под вашу существующую систему, учитывая давление, производительность и тип рабочей среды. Связаться с нами для уточнения деталей или оставить заявку для расчета стоимости и сроков поставки можно через сайт https://777-gidra.ru.
