Описание и назначение фильтроэлемента 601-1-19
Фильтроэлемент «Реготмас» 601-1-19 представляет собой сменный компонент напорных гидравлических фильтров серии ФГМ. Он предназначен для установки в фильтры типоразмера 1ФГМ32-10 и 1ФГМ16-10. Основная функция данного изделия – тонкая очистка минеральных масел и других рабочих жидкостей гидросистем от загрязняющих частиц размером от 10 мкм и выше, что обеспечивает стабильное давление, защищает дорогостоящие компоненты и увеличивает общий ресурс гидравлической системы.
Данный фильтроэлемент «Реготмас» 601-1-19 имеет сквозное исполнение, позволяющее рабочей среде проходить через фильтрующий материал по центральному каналу. Данное решение применяется в системах с определенной конфигурацией потока. Регулярная замена элемента является обязательной процедурой технического обслуживания, предотвращающей снижение производительности системы из-за возросшего перепада давления и попадания абразивных частиц в гидроагрегаты.
Ключевые технические параметры и размеры
Фильтроэлемент Реготмас серии 601-1-19 характеризуется стандартными габаритами для данной линейки. Особое внимание при подборе аналога или замене следует уделять присоединительным размерам и степени очистки. Номинальная тонкость фильтрации составляет 10 микрометров (мкм), что соответствует высокому классу чистоты рабочей жидкости.
| Основные характеристики фильтроэлемента Реготмас 601-1-19 |
| Тип рабочей среды | Минеральные и синтетические масла для гидросистем (вязкость до 400 сСт) |
| Рабочее давление в системе | До 32 МПа (320 бар) |
| Диапазон рабочих температур | От -20°C до +100°C |
| Пропускная способность (номинальная) | До 32 л/мин (для фильтра 1ФГМ32-10) |
| Тип исполнения | Сквозной |
| Код ТН ВЭД | 8421 23 000 0 |
Габаритные и присоединительные размеры являются критическим параметром для установки фильтроэлемента в корпус фильтра. Для корректного монтажа и обеспечения герметичности необходимо сверить следующие размеры:
| Наименование параметра | Значение, мм |
| Наружный диаметр (D) | 60 |
| Внутренний диаметр (d) | 24 |
| Высота (H) | 100 |
| Масса (ориентировочно) | 0.25 – 0.35 кг |
Соблюдение указанных размеров гарантирует правильную установку фильтроэлемента 601-1-19 в патрон фильтра и надежную работу всей гидростанции.
Приходит инженер на завод и спрашивает у механика: «Почему у нас в цехе такой беспорядок с фильтроэлементами?» А тот ему в ответ: «Руководство сказало «сквозной» фильтроэлемент ставить — вот мы через все склады и пролезли, а нужный все никак не найдется!»
Преимущества и особенности эксплуатации
- Увеличение ресурса работы гидросистемы. Эффективное улавливание частиц размером от 10 мкм предотвращает абразивный износ плунжерных пар насосов, золотников распределителей и поверхностей гидроцилиндров.
- Стабильность давления и производительности. Своевременная замена фильтроэлемента препятствует росту перепада давления на фильтре, что позволяет гидронасосу поддерживать заданную производительность без перегрузок.
- Снижение эксплуатационных расходов. Регулярное обслуживание фильтрации масла с использованием оригинальных сменных элементов, таких как фильтроэлемент Реготмас 601-1-19, обходится значительно дешевле ремонта вышедших из строя основных гидравлических компонентов.
- Унификация и совместимость. Изделие соответствует стандартным размерам и напрямую подходит для широкого ряда напорных фильтров российского и советского производства (1ФГМ16-10, 1ФГМ32-10), что упрощает логистику запчастей.
Конструкция и принцип действия
Фильтроэлемент Реготмас 601-1-19 состоит из корпуса, изготовленного из металла или прочного пластика, внутри которого размещена фильтрующая шторка из специальной бумаги или иного пористого материала. Принцип работы в составе гидросистемы следующий: загрязненная рабочая жидкость под рабочим давлением поступает в корпус фильтра снаружи фильтроэлемента. Далее она проходит через фильтрующий материал, где загрязнения задерживаются. Очищенное масло собирается во внутренней полости (центральной трубке) сквозного элемента и далее направляется в напорную магистраль гидросистемы к потребителям.
Условия эксплуатации и требования
Фильтроэлемент 601-1-19 рассчитан на работу в достаточно широком диапазоне условий. Температурный режим эксплуатации составляет от -20°C до +100°C, при этом для обеспечения номинального ресурса рекомендуется поддерживать температуру масла в оптимальных пределах +40°C...+80°C. Допускается как непрерывный, так и циклический режим работы в составе гидростанции.
Срок службы напрямую зависит от степени загрязненности рабочей жидкости и соблюдения интервалов замены. Ключевыми факторами, влияющими на ресурс, являются: начальная чистота заливаемого масла, эффективность предварительной фильтрации, отсутствие попадания воды и поддержание рабочего давления в пределах нормы для конкретного типа гидросистемы.
Область применения и типовое оборудование
Фильтроэлемент Реготмас 601-1-19 применяется в различных отраслях промышленности, где используются гидроприводы. Он устанавливается на:
- Металлообрабатывающие станки с гидроприводом подач и зажима (токарные, фрезерные, шлифовальные).
- Кузнечно-прессовое оборудование (гидравлические прессы, ножницы).
- Строительную и дорожную технику (экскаваторы, бульдозеры, автогрейдеры, катки).
- Промышленные гидростанции и насосные группы систем централизованного гидропитания.
- Спецтехнику лесопромышленного, горнодобывающего и сельскохозяйственного комплексов.
Рекомендации по подбору и типичные ошибки
Правильный выбор сменного элемента фильтра – залог длительной и надежной работы оборудования. При подборе фильтроэлемента 601-1-19 или его аналога необходимо учитывать:
- Тонкость фильтрации (10 мкм). Нельзя устанавливать элемент с другой степенью очистки (например, 25 мкм) в фильтр, рассчитанный на 10 мкм, и наоборот. Это приведет либо к недостаточной очистке, либо к избыточному перепаду давления.
- Тип исполнения (сквозной/глухой). Фильтроэлемент 601-1-19 имеет сквозное исполнение и не является взаимозаменяемым с глухими элементами серии 600, несмотря на схожие геометрические размеры.
- Рабочее давление и производительность системы. Элемент должен быть рассчитан на давление в системе (до 32 МПа) и не создавать недопустимого сопротивления потоку при максимальном расходе.
- Тип рабочей среды. Не рекомендуется использовать элемент, предназначенный для минеральных масел, в системах с рабочими жидкостями на водной основе или специальными синтетическими маслами без проверки совместимости материалов.
Условное обозначение модели
Расшифровка индекса «Реготмас 601-1-19» следующая:
- 601 – базовый типоразмер корпуса фильтроэлемента (наружный Ø60 мм, внутренний Ø24 мм, высота 100 мм) сквозного типа.
- 1 – стандартное исполнение.
- 19 – код, обозначающий тонкость фильтрации (в данном случае – 10 мкм). Аналогично, индекс «06» соответствует 25 мкм, а «04» – 40 мкм.

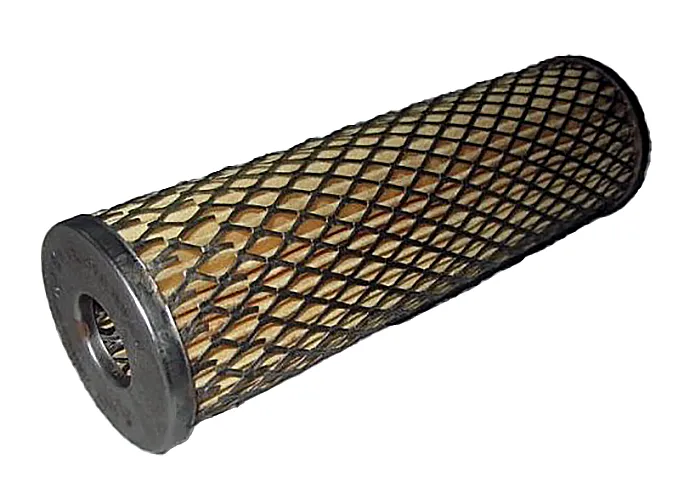

Фильтроэлемент Реготмас 601-1-19. Вид сбую. Сквозное исполнение с центральным отверстием. Наружный диаметр 60 мм, высота 100 мм.
Примеры заказа
- Базовый вариант: Фильтроэлемент «Реготмас» 601-1-19 (тонкость 10 мкм, сквозной, для 1ФГМ32(16)-10).
- Вариант с другой степенью очистки: Фильтроэлемент «Реготмас» 601-1-06 (тонкость 25 мкм, сквозной, для 1ФГМ32(16)-25).
- Вариант для другого типоразмера фильтра: Фильтроэлемент «Реготмас» 605-1-19 (тонкость 10 мкм, сквозной, высота 200 мм, для 2ФГМ32-10).
