Клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р)

Гидроклапан предохранительный типа МКПВ 10/3С3.Р1,2,3 УХЛ4 представляет собой гидравлический аппарат встраиваемого типа, предназначенный для поддержания установленного давления, предохранения гидросистемы от превышения давления и её дистанционной разгрузки. Данное оборудование предназначено для установки в гидроприводы промышленного оборудования.

Описание и назначение предохранительных гидроклапанов серии МКПВ

Гидроклапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 относится к встраиваемым клапанам стыкового монтажа. Основная функция устройства — защита гидравлической системы от аварийного повышения давления выше заданного значения. Оборудование применяется в системах управления прессами, станками, литейными машинами и другим промышленным оборудованием, где требуется стабильное поддержание рабочего давления и безопасная разгрузка.

Внешний вид клапана предохранительного МКПВ 10/3С3 с элементами управления.

Вид сверху на корпус гидроклапана предохранительного МКПВ, стыковая плоскость присоединения.

Клапан предохранительный МКПВ устанавливается непосредственно в плиту гидростанции или корпус аппарата, обеспечивая компактность и надёжность соединения. Дистанционное гидравлическое управление разгрузкой позволяет интегрировать его в схемы автоматического управления, повышая уровень безопасности и удобства эксплуатации. Параметр «УХЛ4» в маркировке указывает на климатическое исполнение, подходящее для эксплуатации в районах с умеренным и холодным климатом при температуре воздуха от +1°С до +55°С.

Использование предохранительного клапана МКПВ 10/3С3.Р1,2,3 УХЛ4 позволяет предотвратить поломки дорогостоящих компонентов гидросистемы, таких как насосы, гидроцилиндры и распределители, вызванные гидроударами или неисправностью других элементов.

Техник жалуется директору: «У нас на прессе опять сработал клапан предохранительный МКПВ. Работает верно, давление сбрасывает – пора ему премию выписывать!»

Краткие характеристики и габариты

Изделие характеризуется четырьмя вариантами исполнения по номинальному давлению: 6.3, 10, 20 и 32 МПа. Масса клапана предохранительного МКПВ 10 составляет примерно 4 кг. Крупногабаритные размеры для стыкового монтажа приведены в таблице ниже. Код ТН ВЭД для данного вида продукции: 8481 20 000 0.

Технические характеристики гидроклапана МКПВ 10/3С3

Преимущества и особенности эксплуатации

Клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 обладает рядом эксплуатационных преимуществ для производственных предприятий:

1. Повышенная надёжность и ресурс работы. Конструкция с двухступенчатым пилотным управлением обеспечивает высокую стабильность давления настройки в широком диапазоне расходов, что минимизирует объём обслуживания и повышает общий ресурс гидросистемы.

2. Многофункциональность. Помимо основной предохранительной функции, клапан предохранительный позволяет дистанционно разгружать систему, что удобно для автоматизации циклов работы оборудования.

3. Универсальность подключения и обслуживания. Стандартные монтажные размеры и присоединительные отверстия позволяют интегрировать этот клапан МКПВ 10 в большинство типовых гидростанций и агрегатов без серьёзной доработки плит. Наличие ремонтных комплектов уплотнений упрощает восстановление работоспособности.

4. Широкая совместимость с рабочими жидкостями. Устройство рассчитано на работу с минеральными маслами широкого ряда (И-20А, И-30А, И-40А, ВНИИ НП-403 и другими) в диапазоне кинематической вязкости от 20 до 200 сСт.

5. Простота настройки и защиты от несанкционированного вмешательства. Ручная регулировка настроечного давления выполняется с помощью стандартного ключа на головке винта. Исполнение с замковым устройством предотвращает случайное или умышленное изменение уставки давления.

Применение надёжного предохранительного клапана МКПВ напрямую влияет на сокращение простоев технологического оборудования и снижение затрат на ремонт.

Принцип работы предохранительного клапана МКПВ

Принцип действия гидроклапана основан на двухступенчатой (пилотной) схеме. Основной поток рабочей жидкости подводится к отверстию А клапана. Основной затвор удерживается пружиной и давлением в управляющей полости X. При достижении в системе давления, превышающего настройку вспомогательного (управляющего) клапана, он открывается, создавая переток жидкости через дроссель. Это приводит к падению давления в управляющей полости, основной золотник поднимается, и жидкость переливается в сливное отверстие В, защищая систему.

При подаче сигнала на отверстие управления X происходит дистанционная разгрузка системы. Таким образом, клапан предохранительный МКПВ 10/3С3 выполняет и защитную, и управляющую функцию.

Рис. 1. Условное графическое обозначение клапанов предохранительных МКПВ 10/3С3 в гидравлических схемах.

Температурный режим работы и срок службы

Гидроклапан предохранительный МКПВ рассчитан на эксплуатацию в непрерывном режиме в следующих условиях:

Температура рабочей жидкости: от +10°С до +70°С.
Температура окружающей среды: от +1°С до +55°С.

Допускаются циклические нагрузки и частые пуски/остановы. Основными факторами, влияющими на ресурс устройства, являются:

· Качество и чистота рабочей жидкости. Наличие абразивных частиц или загрязнений приводит к повышенному износу запирающих конических пар и каналов дросселирования.

· Соблюдение рекомендуемого диапазона давлений. Работа на максимальных или завышенных давлениях сокращает ресурс уплотнений и пружин. Своевременное техническое обслуживание и замена расходных уплотнительных элементов из ремонтного комплекта.

При соблюдении условий эксплуатации и использовании фильтрации рабочей жидкости не ниже класса чистоты по ГОСТ 17216-71, ресурс клапана соответствует сроку службы всего гидравлического оборудования.

Область применения и типовое оборудование

Предохранительный клапан МКПВ 10/3С3.Р1,2,3 УХЛ4 находит применение в гидроприводах широкого спектра промышленной техники:

· Прессовое оборудование: гидравлические прессы для холодной и горячей штамповки, ковочные прессы.
· Металлообрабатывающие станки: гидроприводы токарных, фрезерных, шлифовальных станков.
· Литейное и литьевое оборудование: машины литья под давлением.
· Строительная и дорожная техника: гидросистемы экскаваторов, бульдозеров, кранов.
· Гидростанции и насосные группы промышленного назначения.

Этот клапан предохранительный является ключевым элементом безопасности в любой гидравлической системе, где требуется защита от избыточного давления.

Состав ремонтного комплекта и часто заменяемые детали

Для поддержания герметичности и работоспособности предохранительного клапана МКПВ используется комплект резиновых уплотнительных колец круглого сечения по ГОСТ 18829-73. В таблице ниже приведён стандартный комплект, входящий в поставку.

Чаще всего в процессе длительной эксплуатации требуют замены уплотнительные кольца основного клапана и вспомогательного пилота из-за естественного старения резины и воздействия высокого давления. Также при нарушении условий эксплуатации может наблюдаться износ или задир конических поверхностей золотника и седла управляющего клапана. Своевременное приобретение ремкомплекта позволяет быстро восстановить характеристики предохранительного клапана.

Типичные ошибки при подборе и замене клапана

При выборе аналога или подборе нового предохранительного клапана МКПВ инженеры часто допускают следующие ошибки:

1. Подбор только по присоединительным размерам. Критически важным является соответствие номинального и максимального давления, а также расхода. Несоответствие по расходу приведёт к нестабильной работе или перегреву.

2. Игнорирование диапазона настройки давления. Диапазон регулировки клапана предохранительного МКПВ 10 должен перекрывать требуемое рабочее давление системы с запасом.

3. Неучёт типа рабочей среды. Использование нерекомендованных масел или жидкостей с несоответствующей вязкостью может привести к повышенному износу и нарушению герметичности. Особенно важно для холодного климата.

4. Отказ от дистанционного управления разгрузкой (исполнение «Р»). Отсутствие этой опции может усложнить эксплуатацию оборудования, требующего циклической разгрузки гидросистемы.

5. Несоответствие климатического исполнения. Эксплуатация клапана УХЛ4 в тропическом влажном климате без дополнительных мер защиты может привести к коррозии. Учитывайте параметры вашего клапана предохранительного МКПВ 10/3С3.Р1,2,3 УХЛ4 перед заказом.

Условное обозначение и расшифровка индекса

Условное обозначение МКПВ-10/3С3.Р1,2,3 УХЛ4 расшифровывается следующим образом:

МКПВ – Монтажный Клапан Предохранительный Встраиваемый.
10 – Условный проход (иначе, типоразмер), определяющий габаритные и присоединительные размеры.
3С3 – Исполнение корпуса для стыкового монтажа по конкретным посадочным размерам.
Р – Наличие устройства для дистанционной гидравлической разгрузки. Цифры 1,2,3 после точки обозначают конкретные варианты исполнения по давлению в серии.
УХЛ4 – Климатическое исполнение и категория размещения: для эксплуатации в районах с умеренным и холодным климатом в закрытых помещениях.

Габаритные и присоединительные размеры

Для корректного монтажа и проверки совместимости с существующим оборудованием необходимо сверить габаритные и посадочные размеры клапана предохранительного МКПВ 10/3С3. Основные размеры приведены на изображении и в таблице ниже.

Рис. 2. Габаритный чертёж и основные присоединительные размеры гидроклапана предохранительного типа МКПВ-10/3С3.

Перед установкой клапана МКПВ 10 убедитесь в соответствии посадочных отверстий в плите гидростанции со схемой подключения и габаритным чертежом.

Примеры заказа

В зависимости от требуемых параметров системы, вы можете заказать различные модификации предохранительного клапана:

1. МКПВ-10/3С3.Р1 УХЛ4 – базовая модель с номинальным давлением 6,3 МПа и возможностью дистанционной разгрузки.
2. МКПВ-10/3С3.Р2 УХЛ4 – модель с номинальным давлением 10 МПа для систем среднего давления.
3. МКПВ-10/3С3.Р3 УХЛ4 – модель с номинальным давлением 20 МПа для систем высокого давления.

По умолчанию клапан предохранительный МКПВ поставляется с головкой регулировочного винта под гаечный ключ. Возможна поставка в исполнении с рукояткой или с защитным колпачком для опломбирования.

Часто задаваемые вопросы (FAQ)

Как выбрать нужную модификацию предохранительного клапана МКПВ по давлению и расходу?
Выбор осуществляется по трём основным параметрам: условному проходу (10, 20, 32), требуемому номинальному давлению (6.3, 10, 20, 32 МПа) и расходу жидкости (номинальный расход 80 дм³/мин, максимальный – 160 дм³/мин). Давление настройки в клапане должно быть на 10-15% выше максимального рабочего давления в системе. Для подбора обратитесь к техническим специалистам ГИДРАВЛИКА.

Какие сроки поставки предохранительных клапанов МКПВ по России?
Стандартные сроки поставки клапанов МКПВ 10/3С3 в города России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие) составляют от 5 до 15 рабочих дней в зависимости от региона и наличия на центральном складе. Для стран СНГ сроки согласовываются индивидуально. Актуальное наличие уточняйте по телефону или через форму заказа на сайте.

Какие условия эксплуатации необходимо соблюдать для долговечной работы клапана?
Ключевые условия: использование рабочих жидкостей марок И-20А, И-30А и т.п. с кинематической вязкостью 20-200 сСт, температура масла от +10°С до +70°С, температура окружающей среды от +1°С до +55°С. Обязательна фильтрация масла до рекомендуемого класса чистоты. При работе в холодном климате необходим предварительный прогрев масла.

Возможна ли поставка аналога под существующую систему, если точного индекса нет?
Да, наши инженеры готовы подобрать совместимый аналог клапана предохранительного МКПВ по предоставленным вами данным: габаритным и присоединительным размерам, диапазону давления, расходу и типу подключения. Для этого необходимо отправить запрос с техническим описанием или чертежом посадочного места.

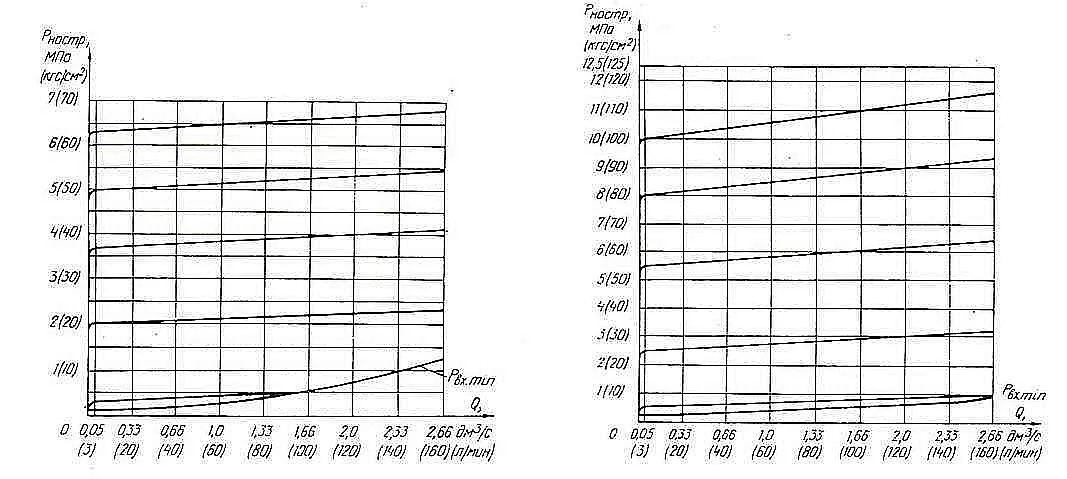

График зависимости изменения давления настройки от расхода для предохранительных клапанов серии МКПВ.
